Лабораторная работа №1 "Определение истинной, средней и насыпной плотности различных материалов" (стр. 4 )

Полученный остаток, деленный на 10, будет означать содержание не погасившихся зерен в %. Результаты заносят в таблицу 5.1.

Таблица 5.1.

Свойства извести

Показатель	Кол.
Масса известкового теста, г
Масса количества не гашеной извести, г
Масса остатка на сите после промывания, г Содержание не погасившихся зерен по массе, %

Вывод:  ________________________________________________________________________________________________________________________________________

Сорт извести по скорости гашения _________________________

Сорт извести по количеству не погасившихся зерен _______________________________________________________________

Лабораторная работа №6

Испытание гипсового вяжущего

Цель работы: научиться определять свойства гипса: научиться определять количество воды необходимое для получения теста нормальной густоты; определять начало и конец схватывания гипса и соответственно определять марку по срокам схватывания.

Приборы и материалы: весы технические с погрешностью взвешивания не более 0,1 г; ручную мешалку, имеющую более трех петель из проволоки диаметром 1 - 2 мм; стекло диаметром более 240 мм; цилиндр из нержавеющего металла с полированной внутренней поверхностью; линейку; секундомер; коническое кольцо из коррозионностойкого материала; прибор Вика.

ВВЕДЕНИЕ

Стандартная консистенция (нормальная густота) характеризуется диаметром расплыва гипсового теста, вытекающего из цилиндра, прибора Суттарда, при его поднятии. Диаметр расплыва должен быть равен (180±5) мм. Количество воды является основным критерием определения свойств гипсового вяжущего: времени схватывания и предела прочности. Количество воды выражается в процентах как отношение массы воды, необходимой для получения гипсовой смеси стандартной консистенции, к массе гипсового вяжущего в граммах.

а)  б) в)

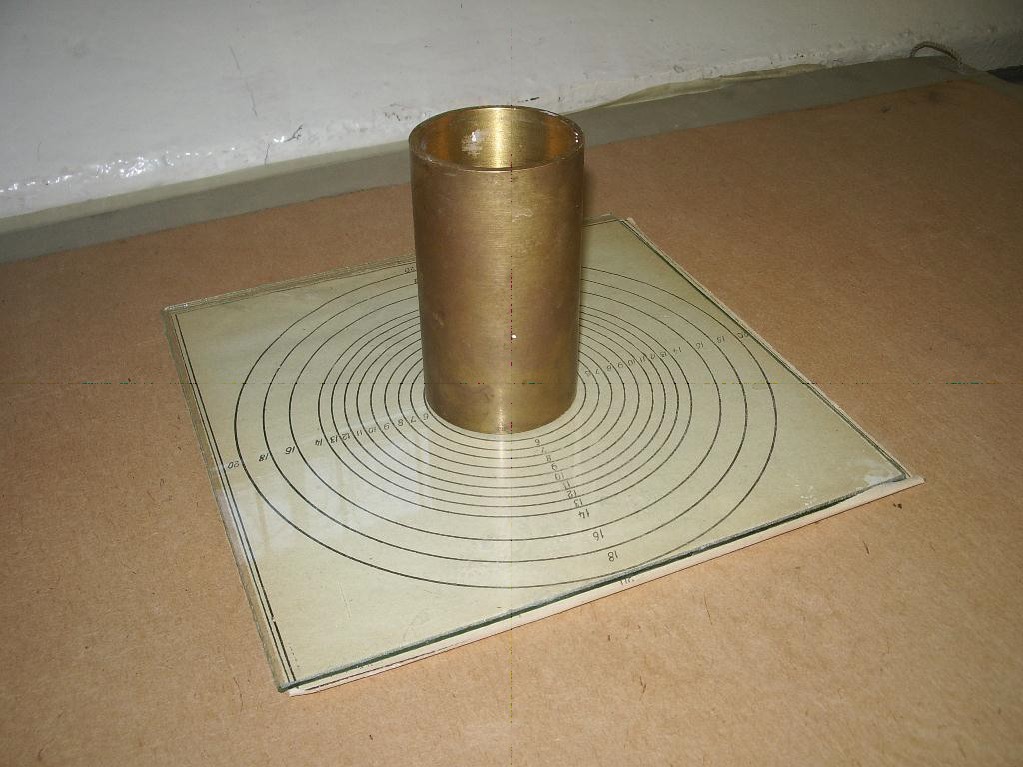

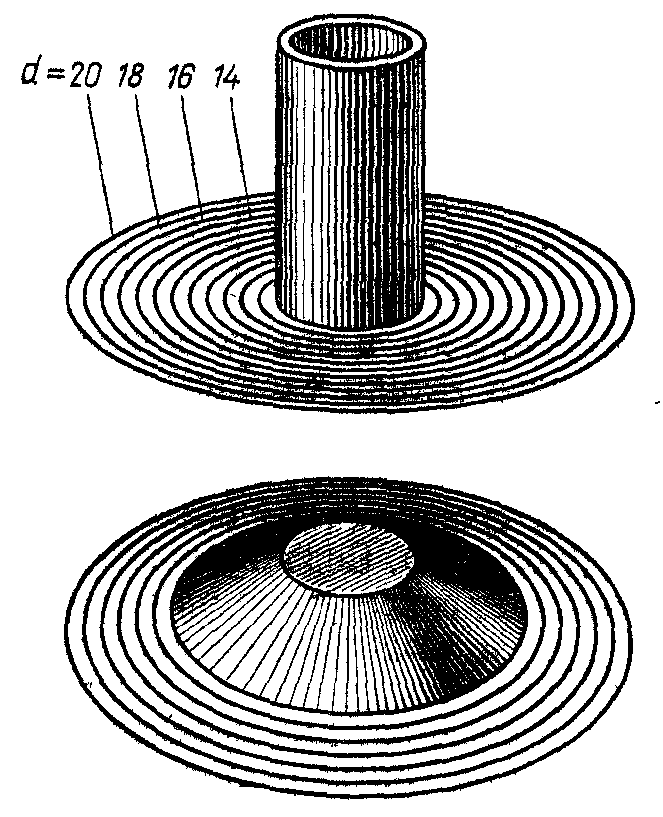

Рисунок 6.1. - а) прибор Суттарда в сборе; б) испытания гипсового теста на приборе Суттарда; в) ручная мешалка для замешивания гипсового теста.

Для определения сроков схватывания используют гипсовое тесто стандартной консистенции. Сущность метода состоит в определении времени от начала контакта гипсового вяжущего с водой до начала и конца схватывания теста.

ХОД РАБОТЫ

1.Определение стандартной консистенции  гипсового теста

В чистую чашку, предварительно протертую тканью, вливают воду, масса которой зависит от свойств гипсового вяжущего. Затем в воду в течение 2-5 с всыпают от 300 до 350 г гипсового вяжущего. Массу перемешивают ручной мешалкой (рис.2) в течение 30 с, начиная отсчет времени от начала всыпания гипсового вяжущего в воду. После окончания перемешивания цилиндр, установленный в центре стекла, заполняют гипсовым тестом, излишки которого срезают линейкой. Цилиндр и стекло предварительно протирают тканью. Через 45 с, считая от начала засыпания гипсового вяжущего в воду, или  через 15 с после окончания перемешивания цилиндр очень быстро поднимают вертикально на высоту 15-20 см и отводят в сторону. Диаметр расплыва измеряют непосредственно после поднятия цилиндра линейкой в двух перпендикулярных направлениях с погрешностью не более 5 мм и вычисляют среднее арифметическое значение. Если диаметр расплыва теста не соответствует (180±5) мм, испытание повторяют с измененной массой воды. Водопотребность гипса рассчитывают как отношение количества воды к количеству гипса, которые понадобились, чтобы получить тесто нормальной густоты. Результаты испытаний заносят в таблицу 6.1.

Таблица 6.1.

Водопотребность гипса

Масса воды, мл	Масса гипса, г	Диаметр расплыва, мм	Водопотребность

2.Определение сроков схватывания

Перед началом испытания проверяют, свободно ли опускается стержень прибора Вика, а также нулевое положение подвижной части.

Кольцо, предварительно протертое и смазанное минеральным маслом и установленное на полированную пластинку, заполняют тестом. Для удаления попавшего в тесто воздуха кольцо с пластинкой 4-5 раз встряхивают путем поднятия и опускания одной из сторон пластинки примерно на 10 мм. После этого излишки теста срезают линейкой и заполненную форму на пластинке устанавливают на основании прибора Вика.

Подвижную часть прибора с иглой устанавливают в такое положение, при котором конец иглы касается поверхности гипсового теста, а затем иглу свободно опускают в кольцо с тестом. Погружение производят один раз каждые 30 с. После каждого погружения иглу тщательно вытирают, а пластинку вместе с кольцом передвигают так, чтобы игла при новом погружении попадала в другое место поверхности теста.

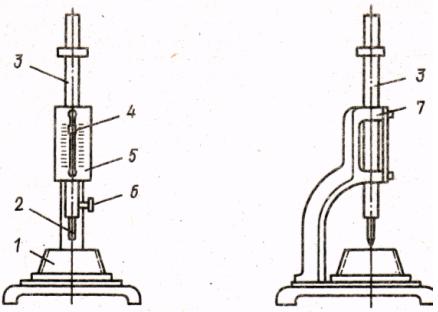

Рисунок 6.2 - Прибор Вика для определения сроков схватывания:

1 – кольцо, 2 – стальная игла (или пестик), 3 – подвижный металлический стержень, 4 – указательная стрелка, 5 – шкала с делениями, 6 – зажимной винт, 7 – станина

Начало схватывания определяют числом минут, истекших от момента добавления вяжущего к воде до момента, когда свободно опущенная игла после погружения в тесто первый раз не доходит до поверхности пластинки, а конец схватывания - когда свободно опущенная игла погружается на глубину не более 1 мм. Время начала и конца схватывания выражают числом минут. Группу гипса по срокам схватывания определяют по таблице 6.2.

Таблица 6.2.

Группы гипса по срокам схватывания

Вид вяжущего	Индекс сроков твердения	Сроки схватывания, мин
начало, не ранее	конец, не позднее
Быстротвердеющий	А	2	15
Нормальнотвердеющий	Б	6	30
Медленнотвердеющий	В	20	Не нормируется

Результаты испытаний заносят в таблицу 6.3

Таблица 6.3.

Сроки схватывания гипса

Время затворения	Время начала схватывания	Время конца схватывания
____ час.______ мин.	____ час.______ мин.	____ час.______ мин.	------
------	Начало схватывания, мин	Конец схватывания, мин.	Группа гипса по срокам схватывания
------	А  Б  В

Выводы:

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Лабораторная работа №7

Испытание портландцемента

Цель работы: научиться определять свойства портландцемента

Приборы и материалы: Весы с погрешностью не более 0,01 г., прибор Ле Шателье, мерные стаканы, воронки, сита, сушильный шкаф, линейка, емкость с водой, прибор Вика с иглой и пестиком, кольцо к прибору Вика, мешалка для приготовления цементного теста.

ВВЕДЕНИЕ

Портландцемент (англ. Portland cement) — гидравлическое вяжущее вещество, в составе которого преобладают силикаты кальция (70-80 %). Это вид цемента, наиболее  широко применяемый во всех странах.

Основой портландцемента являются силикаты (алит и белит).

Портландцемент получают тонким измельчением клинкера и гипса.

Клинкер — продукт равномерного обжига до спекания однородной сырьевой смеси, состоящей из известняка и глины определённого состава, обеспечивающего преобладание силикатов кальция (3СаО∙SiO2 и 2СаО∙SiO2 70-80 %).

Самые распространённые методы производства портландцемента так называемые «сухой» и «мокрый». Всё зависит от того, каким способом смешивается сырьевая смесь — в виде водных растворов или в виде сухих смесей.

Нормальной густотой цементного теста считают такую консис­тенцию его, при которой пестик прибора Вика, погружен­ный в кольцо, заполненное тестом, не доходит  на 5-7 мм до пластинки, на которой установлено кольцо.

ХОД РАБОТЫ

1.Определение нормальной густоты

Для ручного приготовления цементного теста отвешива­ют 400 г цемента, высыпают в чашу, предварительно протертую влажной тканью. Затем делают в цементе углубление, в которое вливают в один прием воду в количестве, необходимом (ориенти­ровочно) для получения цементного теста нормальной густоты. Углубление засыпают цементом и через 30 с после прилипания воды сначала осторожно перемешивают, а затем энергично рас­тирают тесто лопаткой.

Продолжительность перемешивания и растирания составля­ет 5 мин с момента приливания воды.

Перед началом испытания проверяют, свободно ли опус­кается стержень прибора Вика, а также нулевое показание при­бора, соприкасая пестик с пластинкой, на которой  расположено кольцо. При отклонении от нуля шкалу прибора соответствующим образом передвигают.
