Предложения по организации контроля качества работы вибрационных источников на профиле (стр. 5 )

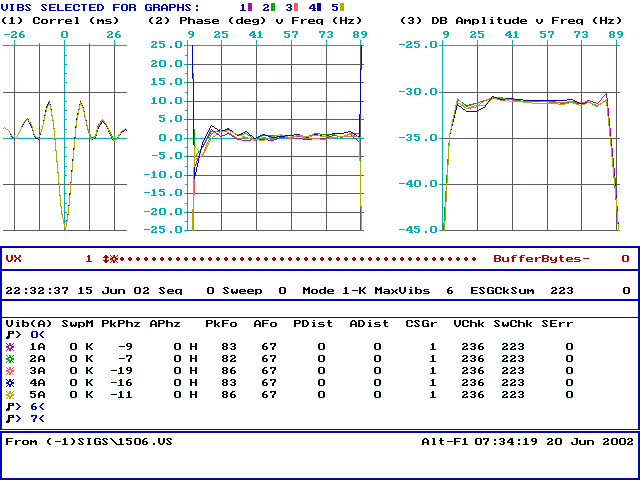

Форма представления текущих результатов контроля программой Vibra*Sig. Подробно ознакомиться с работой программы Vibra*Sig можно по методичке "Как работать с программой Vibra*Sig" или по оригинальному описанию программы, изложенному в эксплуатационной документации аппаратуры Advance II (Pelton).

Передача PSS-данных занимает менее одной секунды. В течение времени приема отражений вполне успевают отчитаться о своей работе 4-5 вибраторов.

Программа Vibra*Sig не только принимает, обрабатывает и выводит результаты на экран для просмотра, но и накапливает эти результаты в одном VS-файле, сопровождая каждый отчет каждого вибратора датой, временем, порядковым номером, служебными метками и текстовым комментарием. Максимальный размер файла не ограничен, при необходимости он может быть дополнен.

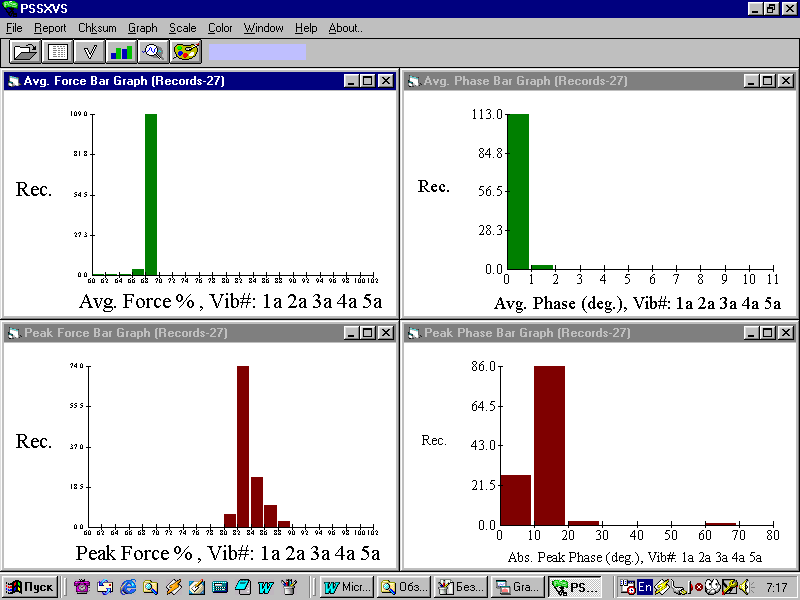

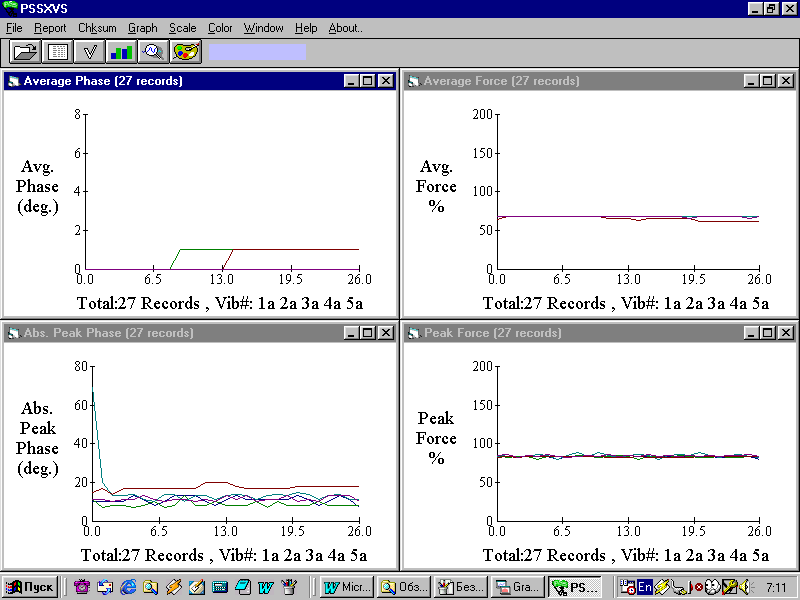

VS-файл с контрольной информацией может быть просмотрен той же программой Vibra*Sig, или же подвергнут статистической обработке специальной программой PSSxVS. Статистическая обработка удобна для анализа объемных VS-файлов, содержащих сотни или тысячи отчетов вибраторов. Результаты ее представляются в виде компактных линейных и диаграммных графиков по всем шести численным характеристикам. Они позволяют проследить историю развития событий на профиле в целом или по каждому вибратору в отдельности. Можно сопоставить вибраторы между собой по качеству работы и т. д. Программа может представить результаты и в виде одной сводной таблицы, умещающейся на одном листе. В таблице можно установить допуски для каждого из параметров и вычислить процент некондиционных излучений, характеристики которых выйдут за эти допуски.

Программа VibQC. Сверка и индивидуальный контроль

Программа VibQC используется при сверке и индивидуальном контроле вибраторов при их наладке.

Программа работает в двух режимах: SQC16 (двухканальный) и FМeter (трехканальный). Двухканальный режим SQC16 используется при сверке по радиоканалу. В этом режиме производится одновременная цифровая запись двух сигналов:

опорного сигнала синхронизирующего генератора сейсмостанции (ESG); выходного сигнала вибратора, переданного по радиоканалу.

Сопоставление этих сигналов между собой позволяет оценить синхронность запуска и идентичность работы свип-генераторов на вибраторе и сейсмостанции. Синхронность вибраторов между собой следует из синхронности каждого вибратора с генератором сейсмостанции ESG.

В режиме FМeter производится одновременная регистрация трех сигналов:

опорного сигнала вибратора (REF); сигнала ускорения реактивной массы (RM); сигнала ускорения опорной плиты (ВР).

Сигналы ускорений могут браться как от штатных акселерометров вибратора, так и от внешних измерительных акселерометров, входящих в аппаратурный комплект "Notebook VCA".

Результаты контроля представляются в виде широкого набора графиков, в состав которого входят:

Signal Traces – графики форм сигналов опорного (REF), ускорения массы (RM), ускорения плиты (BP) или расчетного сигнала усилия воздействия на грунт (GF);

AbsPeak – амплитудно-частотная характеристика амплитудного (пикового) значения любого из сигналов;

Fundamental – амплитудно-частотная характеристика амплитудного значения основной гармоники любого из сигналов;

Rms – амплитудно-частотная характеристика среднеквадратичного значения любого из сигналов;

Phase – фазо-частотная характеристика любого из сигналов (характеристика фазового сдвига любого из сигналов RM, BP, GF относительно опорного REF);

Freq vs Time – график зависимости частоты от времени;

Amplitude Spec – амплитудный спектр любого из сигналов;

Correlation – график функции взаимной корреляции любой пары сигналов, в линейном или логарифмическом виде;

Distortion – графики процентного содержания гармоник (всех, четных или нечетных) или графики коэффициента нелинейных искажений. Двумерная форма графика.

p. Tesr – графики амплитудных и фазовых различий между сигналами RM и BP. Используются для проверки идентичности акселерометров.

Графики могут быть просмотрены в любом масштабе. Предусмотрен режим накопления нескольких графиков в одном окне.

Пример формы представления графических результатов контроля программой VibQC. Подробно ознакомиться с работой программы VibQC можно по оригинальному описанию программы, изложенному в эксплуатационной документации аппаратуры Advance II (Pelton) или по методичкам "Как работать с программой FM16" и "Как работать с программой SQC16".

3. КОНТРОЛЬ НА ЭТАПЕ ПОДГОТОВИТЕЛЬНЫХ РАБОТ

3.1.         Состав и порядок выполнения работ

Контроль на этапе подготовительных работ производится для того, чтобы убедиться в пригодности вибраторов к производственным работам и настройки их должным образом для работы в условиях конкретного профиля.

Подготовительные работы должны входить в состав опытно-методических работ.

Рекомендуется следующая последовательность действий по подготовке виброкомплекса к работе, а также по сбору и оформлению отчетных материалов.

	Установить на вибраторы блоки управления с занесенными в них параметрами свип-сигналов и рабочими параметрами.
	Выполнить процедуру калибровки. Проблемы, выявленные калибровкой, должны быть устранены, а калибровка после этого должна быть выполнена повторно.

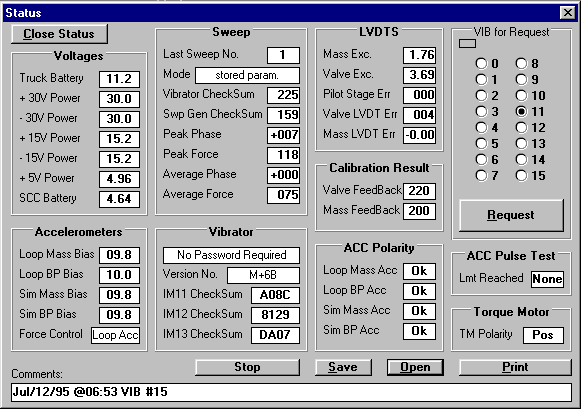

Конечные результаты калибровки должны быть сохранены в виде. sta‑файлов, распечатки таблицы (KopSix: Status\Print) или в виде распечатков рисунков (копий экранов) для последующего отчета.

Далее для контроля используется аппаратурно-программный комплекс Notebook VCA с собственными контрольными акселерометрами.

В случае отсутствия аппаратуры Notebook VCA работу можно выполнить, используя систему сверки по радиоканалу и режим SQC16 программы VibQC. Однако, такая проверка будет неполной. В частности, вне контроля останутся акселерометры.

Выполнить необходимые настройки и подбор оптимальных параметров для систем амплитудного и фазового регулирования (параметры: Initial Advance, Phase Mode, Phase Loop Gain, Lock Phase, Force Mode, Force Loop Gain, Force Preset Time, Test Force Preset, Max TM Current, Max Mass Stroke, Max Valve Flow, Test Valve FDBK).

Настройку производить при небольшом уровне мощности, гарантирующем работу вибратора в линейном режиме.

Необходимо:

настроить равномерность и начальный участок амплитудно-частотной характеристики; настроить равномерность и начальный участок фазо-частотной характеристики.

На этом этапе, настройка носит предварительный характер. Ее цель – подготовить вибратор к записи регулировочных характеристик (см. следующий этап). В последующем результаты настройки могут быть откорректированы.

После завершения настроек новый набор параметров должен быть сохранен в виде. par-файла (например, с названием ref. par).

	Построить графики регулировочных характеристик (Fundamental GF) и определить предварительный оптимальный уровень мощности излучения (High Force Out).
Работу проводить только на одном вибраторе. Уровень мощности излучения задавать, начиная с минимального (30-40%) с шагом 5%. Результаты представить в виде рисунка (копии экрана) или в виде набора. fmr-файлов (например, с названиями: v1fm-40.fmr  v1fm‑45.fmr  . . . v1fm-99.fmr).
Скорректировать файл параметров ref. par с учетом нового значения оптимальной мощности излучения.

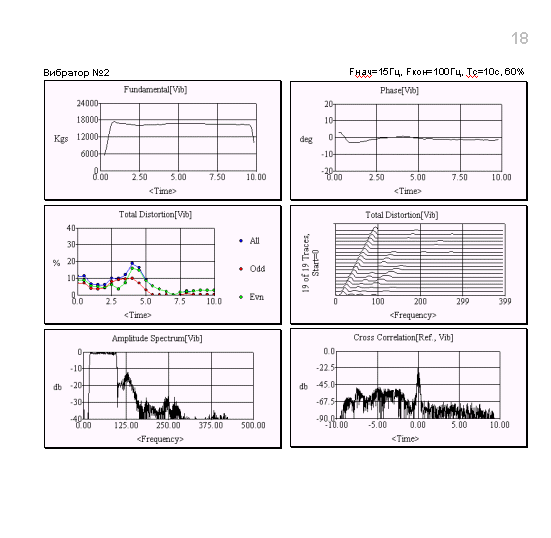

	Произвести контрольные записи и построить графики усилия (Fundamental GF), фазовой погрешности (Phase GF), содержания гармоник (All. Dist, Evn. Dist, Odd. Dist, Total Distortion GF), графики спектра (Amplitude Spectrum GF), графики корреляционных функций (Cross Correlation Ref, GF) для всех вибраторов на выбранной оптимальной мощности излучения.
Графики удобнее расположить на одном листе для каждого вибратора. Графики должны быть проанализированы на предмет идентичности. Не должно быть вибраторов с явно отличающимися от остальных характеристиками. Графики и файлы контрольных записей (например, с названиями: test-v1.fmr  test‑v2.fmr. . . test-v5.fmr) должны быть включены в состав отчетной документации.
	Установить на вибраторы рабочий комплект радиостанций и подключить их к блокам управления. Радиостанции должны быть проверены на работоспособность и согласованы со своими антеннами. Проверить качество радиосвязи, в том числе и на удалении. Фон электросети, шумы и самовозбуждения в звуковом тракте недопустимы.
	Проверить на удалении полноту и качество выполнения обмена данными по радиоканалу между синхронизирующим генератором (ESG), установленным на сейсмостанции, и блоками вибраторов (VCE). Проверку производить с использованием программ KopSix и VibQС (режим SQC16).

Программа KopSix должна обеспечивать:
