- производить оценку качества работы вибраторов за отчетный период; отслеживать случаи преднамеренного или непроизвольного изменения параметров рабочих режимов.
Отчетная документация должна быть представлена в файловом виде и должна включать в себя:
- файлы статусов вибраторов (программа KopSix, .sta-файлы); файлы параметров вибраторов (программа KopSix, .par-файлы); файл параметров синхронизирующего генератора (программа KopSix, .par-файл); файлы дистанционных сверок (программа VibQS, .fmr-файлы); файлы непрерывного контроля вибраторов (программа Vibra*Sig,.vs-и. vx-файлы).
Отчетные файлы должны быть упакованы в папку, в названии которой должна присутствовать дата, например: "15062002" - результаты контроля за 15 июня 2002 года.
Пример содержимого папки "15062002" с отчетными файлами: |
|
4.2. Порядок выполнения контроля
| Подготовить вибраторы для работы в производственном режиме, установить их на исходную позицию, получить от них подтверждение о готовности к работе |
Для выполнения сверочных записей рекомендуется выбирать площадки с плотным грунтом и ровной поверхностью. Поскольку задачей сверки является контроль работоспособности вибраторов вообще, а не на конкретной точке, то ее можно проводить не на пикете, а на специально подобранной площадке.
В том случае, если это невозможно, рекомендуется вибраторам самим для себя для проведения сверки подыскивать наиболее подходящий участок вблизи исходного пикета. Поверхность участка должна быть ровной, обеспечивающей равномерный контакт плиты с поверхностью грунта.

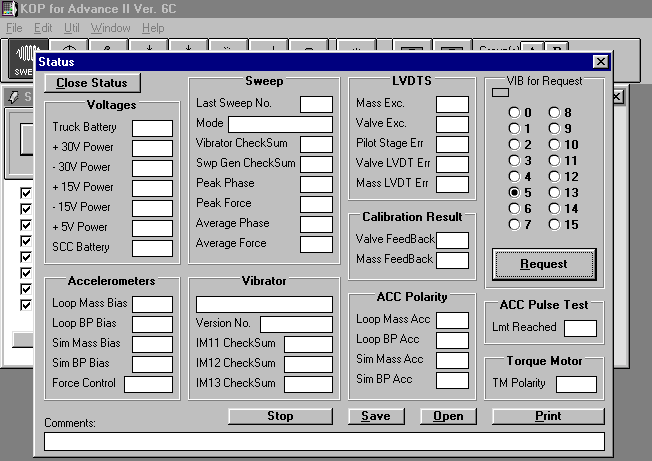

| Открыть на управляющем компьютере программу KopSix, режим Status в меню File. Последовательно считать статусы со всех вибраторов, проконтролировать визуально и записать в отчетную папку в виде файлов с названиями v i. sta, где i – номер вибратора. |
|
| С помощью этой же программы KopSix последовательно считать параметры со всех вибраторов и записать их в виде файлов в отчетную папку с названиями v i. par, где i – номер вибратора |
|
| С помощью этой же программы KopSix считать параметры с синхронизирующего генератора и записать их в виде файла с названием Esg. par в отчетную папку. |
|
| Открыть программу VibQC, режим SQC16 и последовательно произвести прием по радио и запись сверочных сигналов всех вибраторов. Файлы со сверочными записями сохранить в отчетной папке с названиями V i. fmr, где i – номер вибратора. |

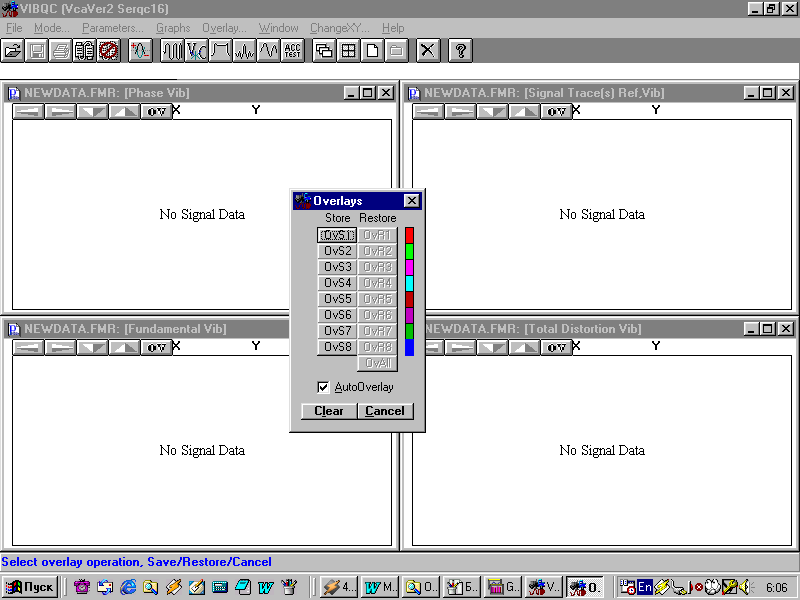

Конфигурацию окон в программе VibQC рекомендуется установить, как показано на рисунке. У окон Phase Vib, Fundamental Vib и Total Distortion Vib включить режим накопления.
Запуск вибраторов производить в ручном режиме.
После выполнения сверки и получения положительных результатов вибраторы могут приступить к выполнению профильных работ. Вибраторы с признаками неисправностей к работе не допускаются до выявления и устранения проблемы.
|
| Установить вибраторы на исходный пикет. Открыть программу Vibra*Sig, подготовить ее к работе в режиме Monitor и приступить к выполнению профильных работ. |
При подготовке программы Vibra*Sig к работе следует в меню Files\data sources задать названия для Input и Output файлов. Названия файлов должны содержать информацию о дате (если производится ежедневный отчет), или информацию о профиле (если отчет производится по профилю в целом). |
|

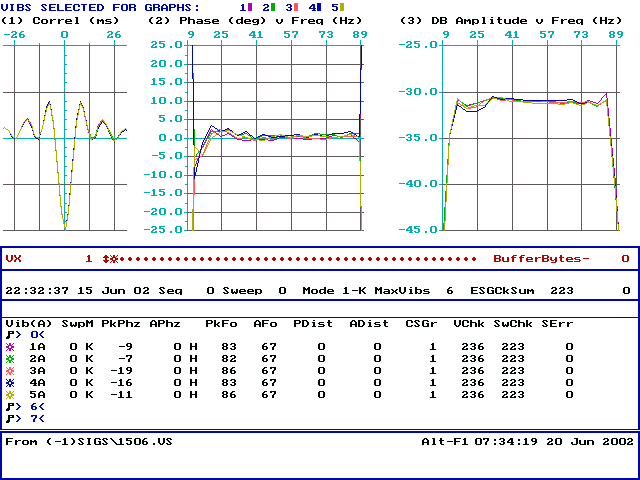

В ходе профильных работ оператор сейсмостанции должен вести непрерывный визуальный контроль результатов по экрану компьютера.
Обнаружив сбой в работе, оператор сейсмостанции должен в первую очередь установить, связаны ли они с неисправностью вибраторов или же вызваны попаданием вибраторов на сложные поверхностные условия.
Неисправные вибраторы заменяются резервными или отправляются на ремонт.
При возникновении проблем из-за состояния профиля, решение принимает оператор сейсмостанции, исходя из выделенных ему полномочий. Он может: продолжить работу дальше, повторно отработать точку со смещением от первоначальной позиции, снизить мощности излучения или же остановить работу. При постоянном низком качестве излучения можно пойти на расширение допусков (по согласованию с заказчиком). Если же это недопустимо, то придется заняться подготовкой поверхности профиля с помощью бульдозера.
По окончании работы сформированные программой. vs - и. vx-файлы копируются из папки C:\PELTON\VSIG\SIGS в отчетную папку. Файлы должны быть именно скопированы, а не перенесены, иначе программа "Vibra*Sig" не сможет их впоследствии найти. |
|
4.3. Анализ результатов контроля
Файлы параметров"V i. par", и "Esg. par", просматриваемые с помощью программы KopSix, нужны для контроля правильности используемых параметров, в частности:- параметров свипов (группа SWEEP); уровня возбуждения (группа FORCE: High Force Out,); весовые параметры (группа WEIGHT); параметров синхронности запуска (группа SEQ: Zero Time Adjust) и др.
- состоянию нуля сервоклапана (Pilot Stage Err). Нарастающее со временем отклонение от нуля является признаком начинающегося разрушения сервоклапана. При отклонении более 10-15 единиц следует произвести корректировку нуля; состоянию нулей золотника сервоклапана и датчика перемещения массы (Valve LVDT Err, и Mass LVDT Err). Корректировку нулей следует произвести при наличии отклонений более 10 единиц; полярности акселерометров, которая может измениться после неправильно проведенной калибровки (группа ACC Polarity). Работа вибраторов в таком состоянии недопустима; текущему состоянию акселерометров (группа Accelerometers). Значение параметров должно находиться в пределах 10-11; состоянию напряжений питания (группа Voltages).
|

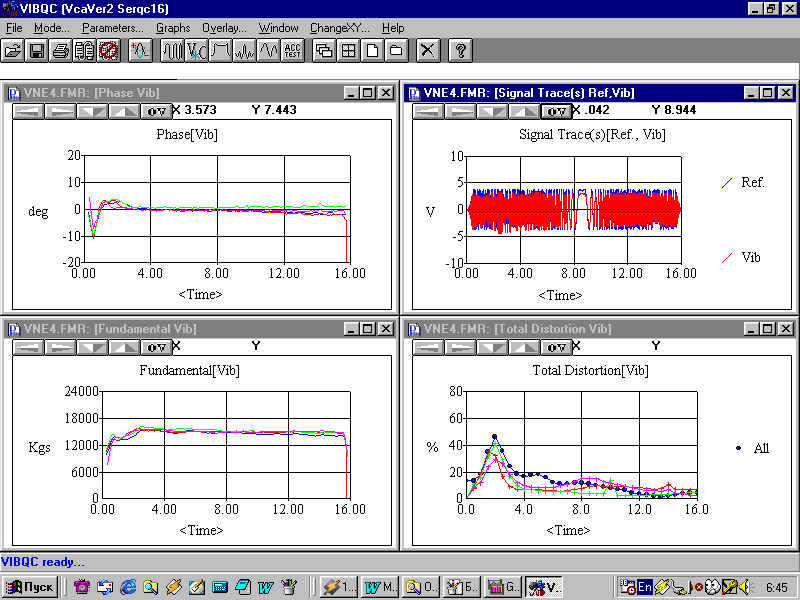

Графики визуально анализируются на идентичность и на качество. Анализ основан на предпосылке, что, если вибраторы одинаковы и находятся в одинаковых условиях, то и их характеристики должны быть одинаковы.
При обнаружении отклонений важно установить, связаны они с техническим состоянием вибратора или же вызваны влиянием внешних условий. Вибратор с подозрением на неудовлетворительное техническое состояние должен сниматься с работ для выяснения и устранения неисправностей.
Если все же говорить о количественной оценке результатов сверки, то нормальная группа вибраторов вполне может уложиться в следующие допуски:
Параметр, характеристика | Допуск | Примечание |
- амплитуда основной гармоники сигнала усилия | ±10% от заданного уровня |
|
- фаза основной гармоники сигнала усилия | ±5 град. ±20 град. |
|
- содержание гармоник сигнала усилия | 20 % 60 % |
|

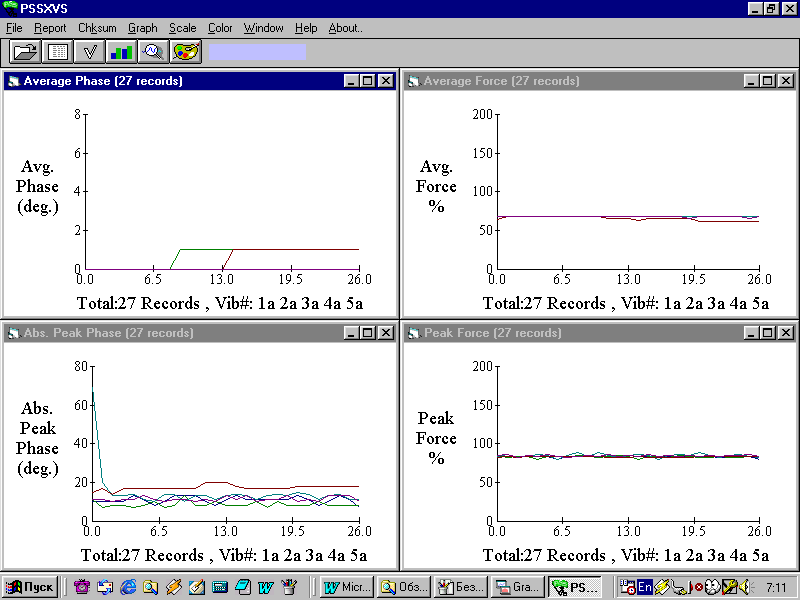

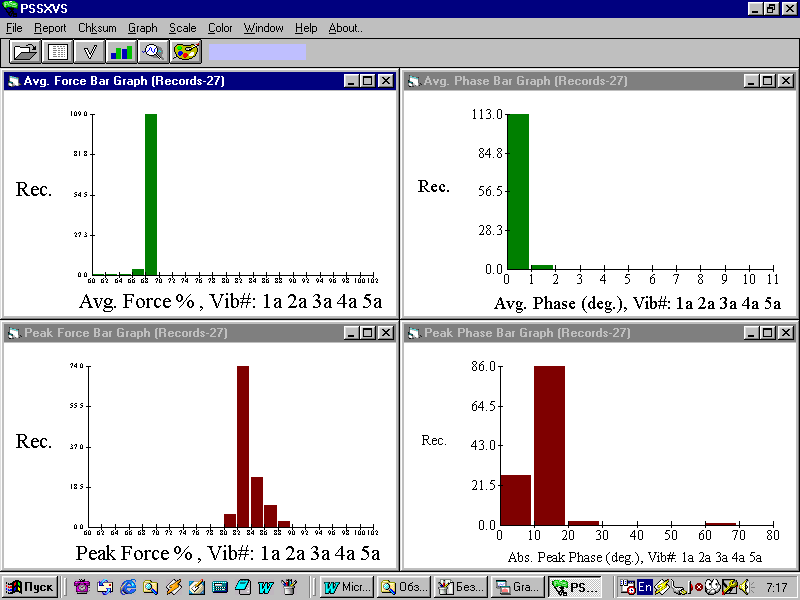

| Файлы непрерывного контроля (.vs и. vx) могут быть просмотрены или программой Vibra*Sig или же программой статистической обработки PSSxVsw. Результаты статистической обработки могут быть представлены в виде линейных или диаграммных графиков. При анализе внимание необходимо обращать на следующее:
|
|
|
- Значения параметров Peak Distortion и Avg Distortion должны быть минимальными. Обычные их значения – около 40-50% и 15-25% соответственно.
Что касается численной оценки работы по количеству бракованных воздействий (см. с.16), то для допусков, установленных в соответствии с таблицей п.15 на с.22), для начального этапа работ можно рекомендовать допустимый процент "некондиционных" воздействий на уровне 5-7%. Затем можно снизить его до минимального уровня, который определится последующей практикой.
21.08.2002.
|
