Примечание: Кроме установки соединений между комплектами плат периферии, аналогичным образом возможна подача сигнала с внутреннего генератора частотой 1кГц платы ЦП на выход одного или нескольких комплектов плат периферии, а также подача сигнала со

входа одного из комплектов плат периферии на внутренний измеритель уровня платы ЦП. Значение уровня принятого сигнала при этом можно просмотреть в окне «информация ЦП».

3. Порядок выполнения работы

3.1 Начало работы.

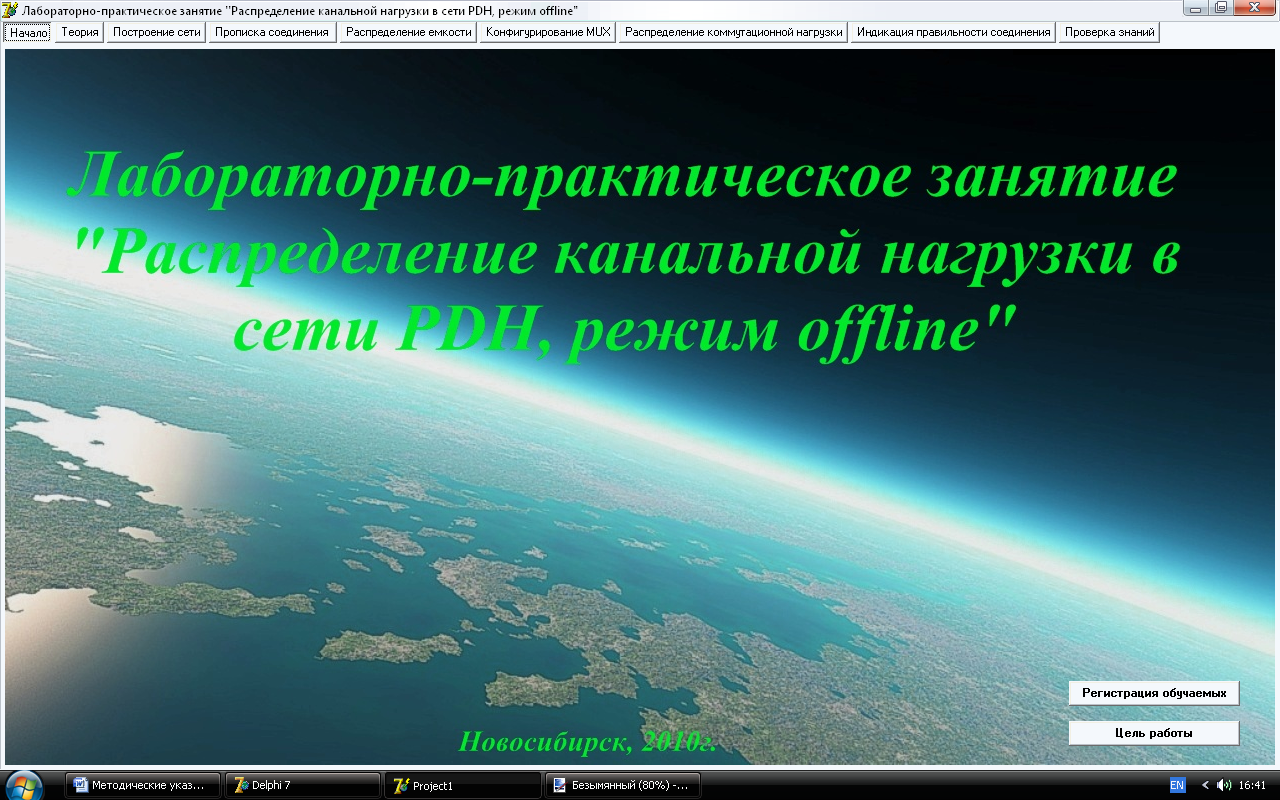

При запуске программы появляется начальное окно (рис.3.1).

Рисунок 3.1 – Вид начального окна.

Пользователю предлагается вначале зарегистрироваться, записать цель работы  и после приступить к изучению теории, которая описана в главе 3, данной дипломной работы.

3.2 Описание разделов программы

При регистрации пользователя на экран выводится окно «Анкета» представленное на рисунке 3.2

Рисунок 3.2 – Вид окна «Анкета»

Окно содержит поля для ввода фамилии, имени и группы обучаемого. И кнопки «ОК», «Отмена» для принятия данных пользователя или отказа от их введения.

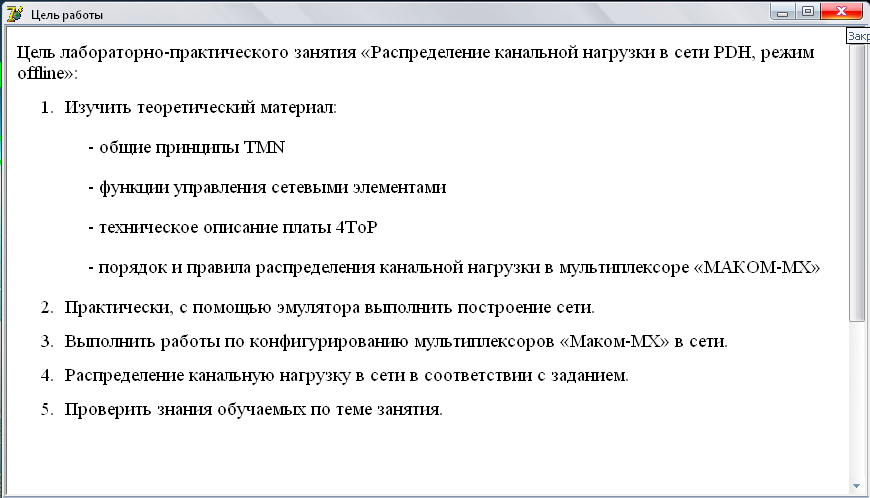

Далее на начальной странице с нажатием кнопки «Цель работы», открывается следующее окно (рис.3.3), в котором расписано: цель работы и рекомендуемая литература.

Рисунок  3.3 – Вид окна «Цель работы»

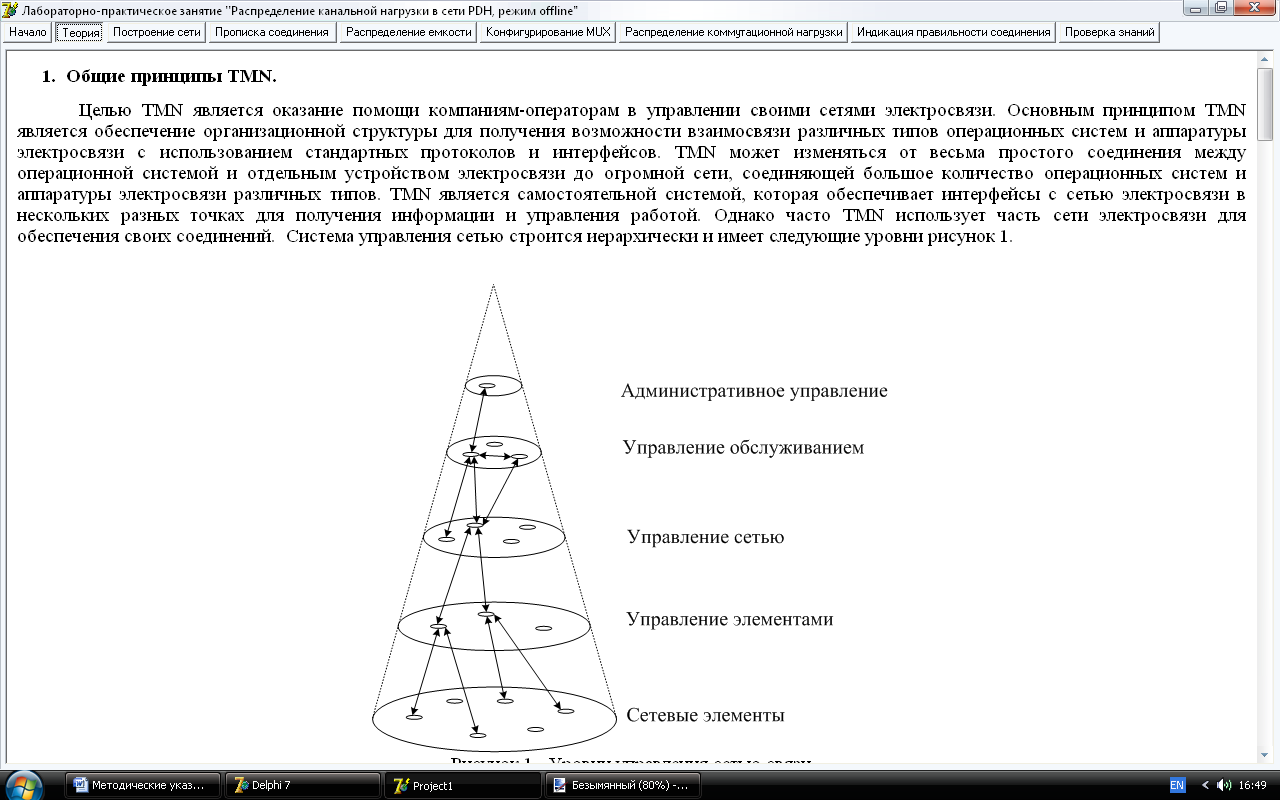

После этого переходите к следующей вкладке «Теория» (рис.3.4).

Рисунок 3.4 – Вид окна «Теория»

Окно «Теория» состоит из следующих пунктов:

Общие принципы TMN Функции управления СЭ Плата 4ToP Установка соединений

При выборе данного окна происходит  загрузка текста, хранимого в формате HTML в секции ресурсов исполняемого файла программы, и его отображение.

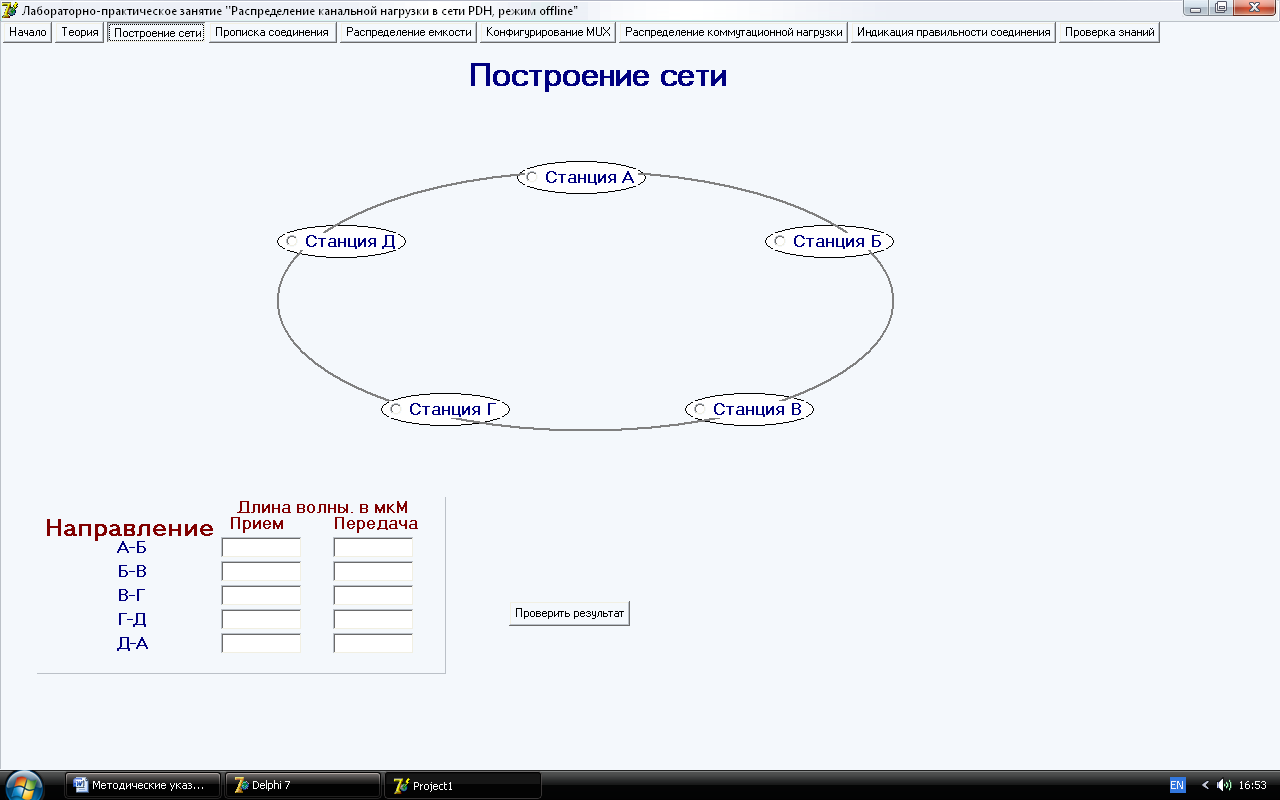

После изучения теории переходим к следующей вкладке «Построение сети» (рис. 3.5). Здесь представлена исследуемая сеть PDH, при наведении мыши на каждую из станций, рядом появляется надпись с описанием: сетевая станция или сетевой узел (рис. 3.6).

Рисунок 3.5 – Вид окна «Построение сети»

Рисунок  3.6 – Описание станций

В пустых окошках необходимо указать длину волны на прием и передачу. Длина волны записывается через запятую, округляется до десятых, как показано на рис. 3.7 и вводятся на русской раскладке клавиатуры.

Рисунок 3.7 – Правильное заполнение

После того как будут правильно заполнены все пустые окошки появится сообщение (рис.3.8), и после этого можно переходить к следующей вкладке, а до тех пор переход на следующую вкладку запрещен.

Рисунок 3.8 – Сообщение о правильности заполнения

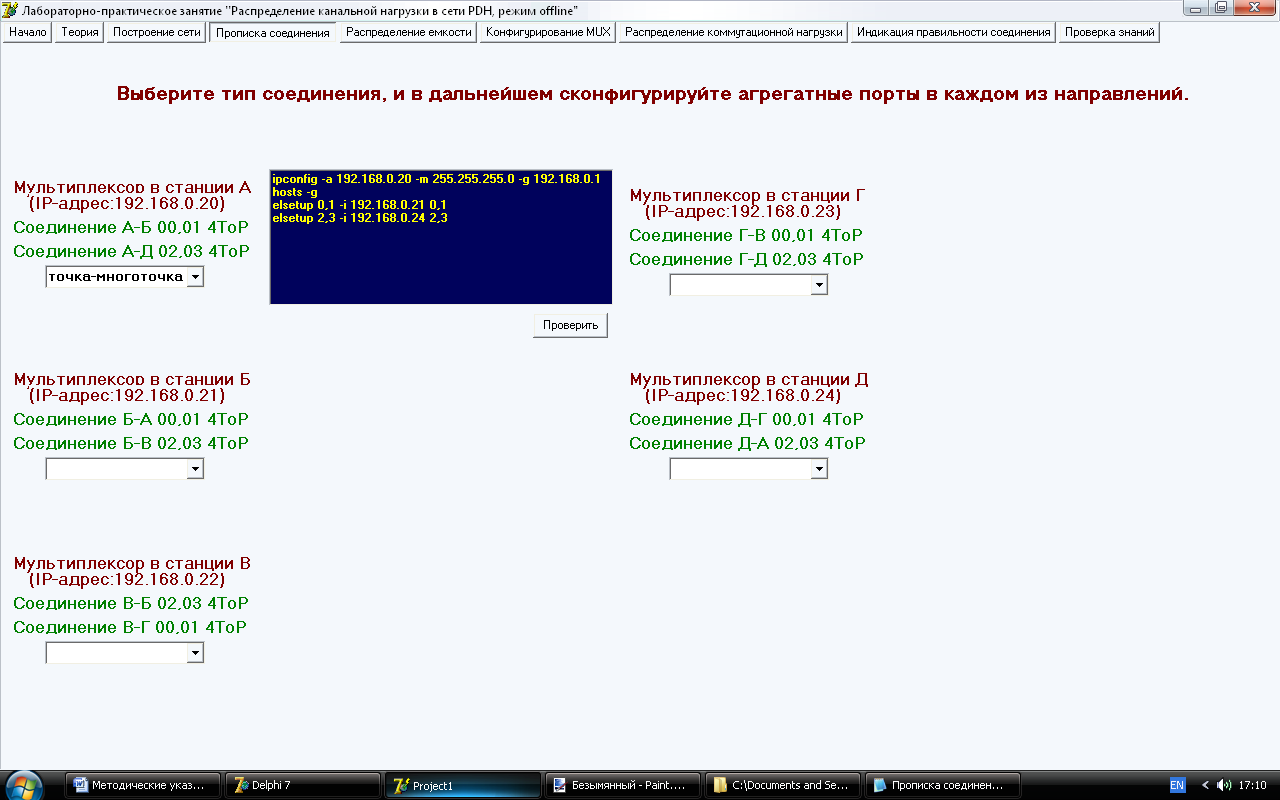

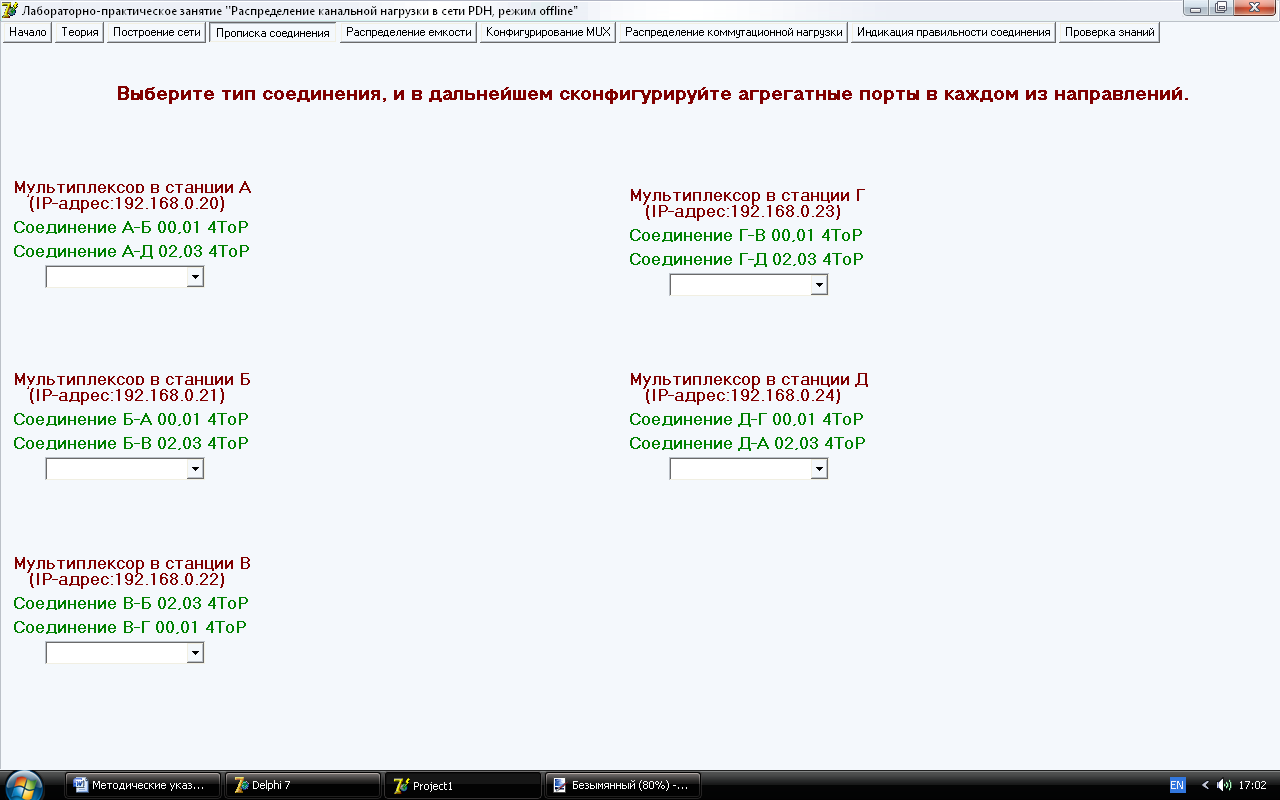

Следующая вкладка называется «Прописка соединения» (рис.3.9), здесь необходимо выбрать тип соединения между станциями: точка-точка или точка-многоточка (рис. 3.10). При правильном выборе появится окно для дальнейшей конфигурации агрегатных портов (рис. 3.11). Пример прописки агрегатных портов указан в теории, это в какой-то мере является допуском, и проверкой чтения теории. Это необходимо будет сделать для каждой из 5 станций. Если все будет сделано верно, то в нижнем правом углу появится рисунок, отображающий соединения между станциями (рис.3.12), после чего можно переходить к следующей вкладке. Если что-то не верно, то программа покажет соответствующее сообщение (рис. 3.13). Прописка агрегатных портов (файл CFG для программы управления модулем 4ТоР «Sprinter TX») приведена (для облегчения работы студентов) в файле «Прописка соединения. tst». Прописка приведена  для станций АчД по алфавиту, сверху вниз. Прописку начинать с левого верхнего угла формы (Рисунок 3.11).

Рисунок 3.9 – Вид окна «Прописка соединения»

Рисунок  3.10 – Выбор типа соединения

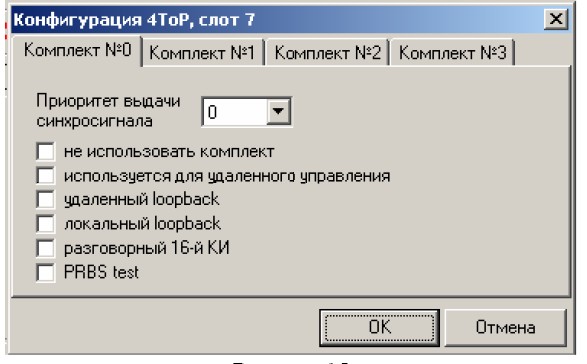

Рисунок 3.11 – Конфигурация агрегатных портов

Рисунок 3.12 – Правильная конфигурация всех 5 станций

Рисунок 3.13 – Сообщение о неправильной конфигурации портов

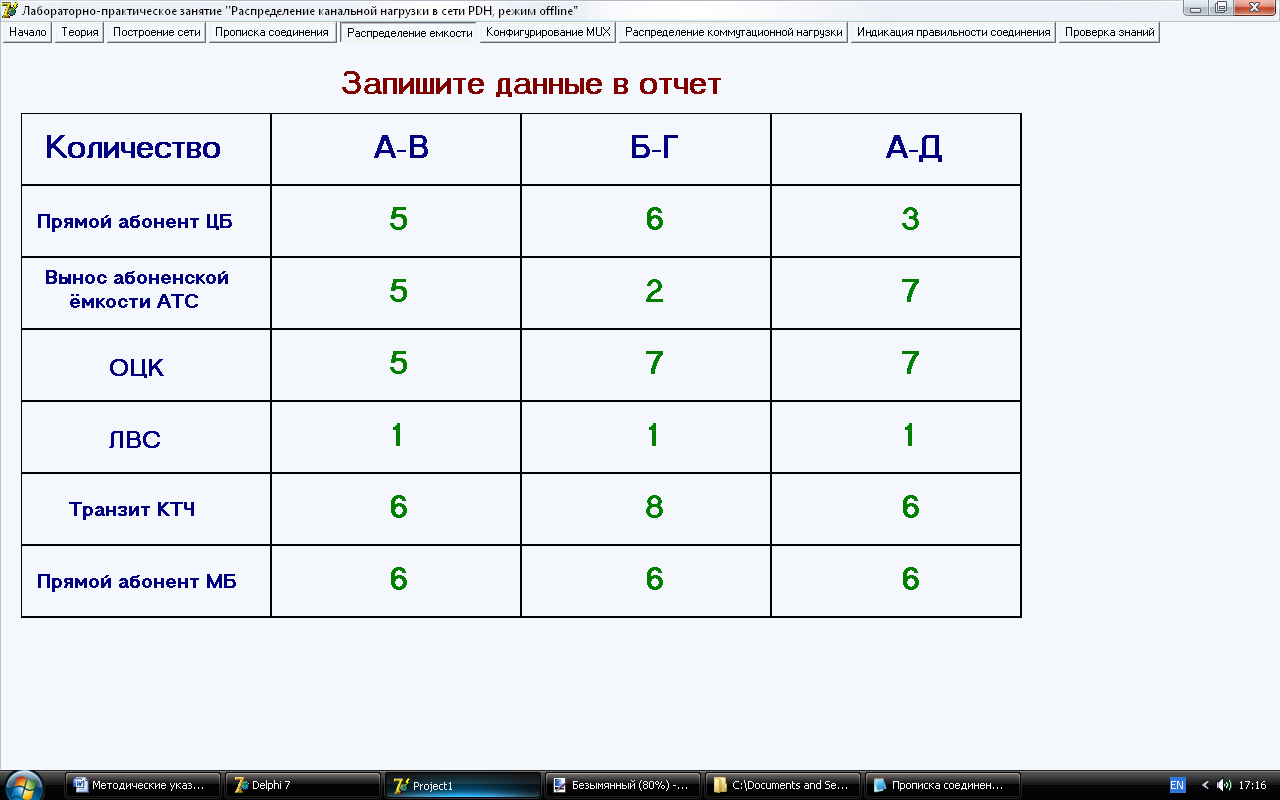

Следующая вкладка «Распределение емкости» (рис.3.14) содержит таблицу с заданием потоков по каждому из направлений. Эту таблицу необходимо занести в отчет.

Рисунок 3.14 – Вид окна «Распределение емкости»

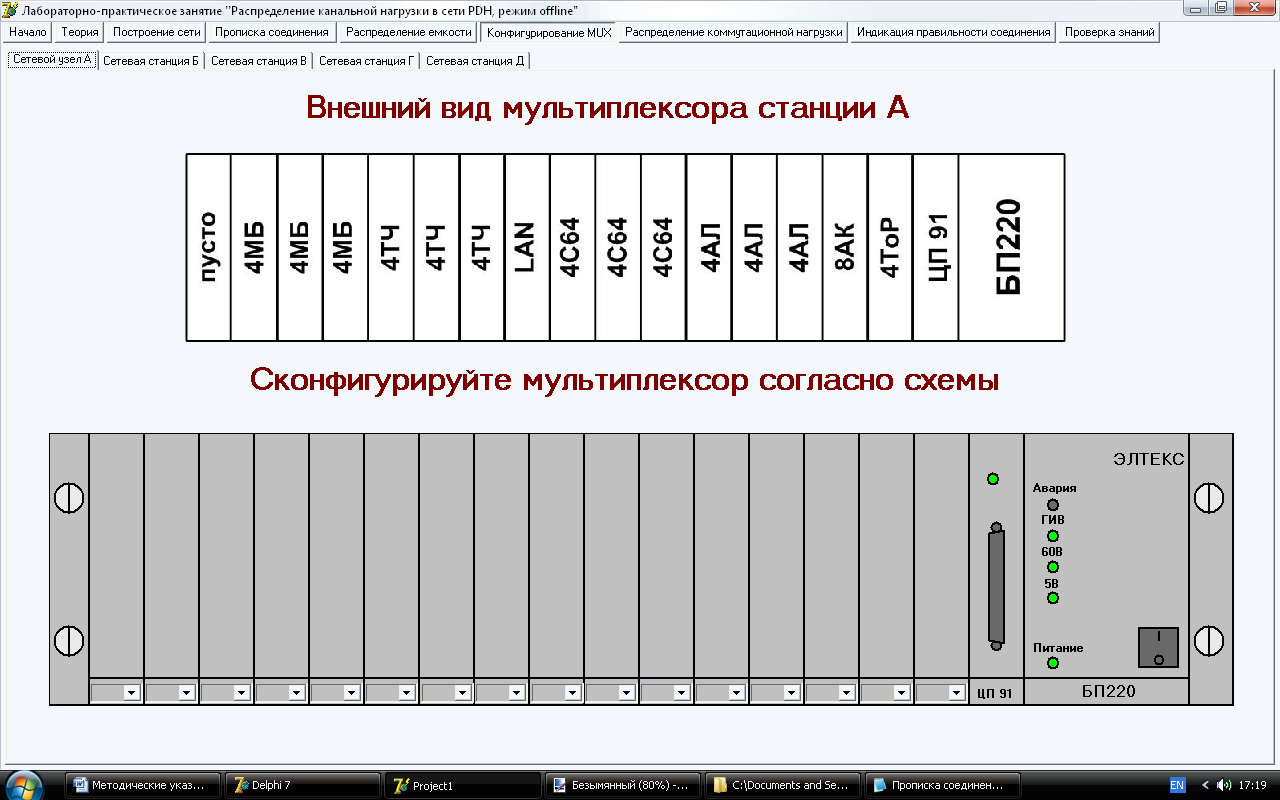

После этого переходим дальше к вкладке «Конфигурирование MUX» (рис. 3.15). Здесь есть еще 5 вкладок, по вкладке для каждой из станций. Окно состоит из 2-х частей: в верхней части показано правильное расположение всех плат в мультиплексоре, в нижней части тот мультиплексор, в который нужно составить платы согласно рисунку сверху.

Рисунок 3.15 – Вид окна «Конфигурация MUX»

Чтобы сконфигурировать мультиплексор, в месте установки каждой платы предусмотрено окно выбора, состоящее из: 8АК,4АЛ, 4С64, LAN, 4ТЧ, 4МБ, 4ТоР и при отсутствии платы – пусто. Необходимо выбрать одну из 8 плат. При правильной конфигурации (рис. 3.16), на месте где есть платы,  появятся соответствующие платы, а где их не должно быть, высветится сообщение (рис. 3.17), говорящее о правильности выбора.

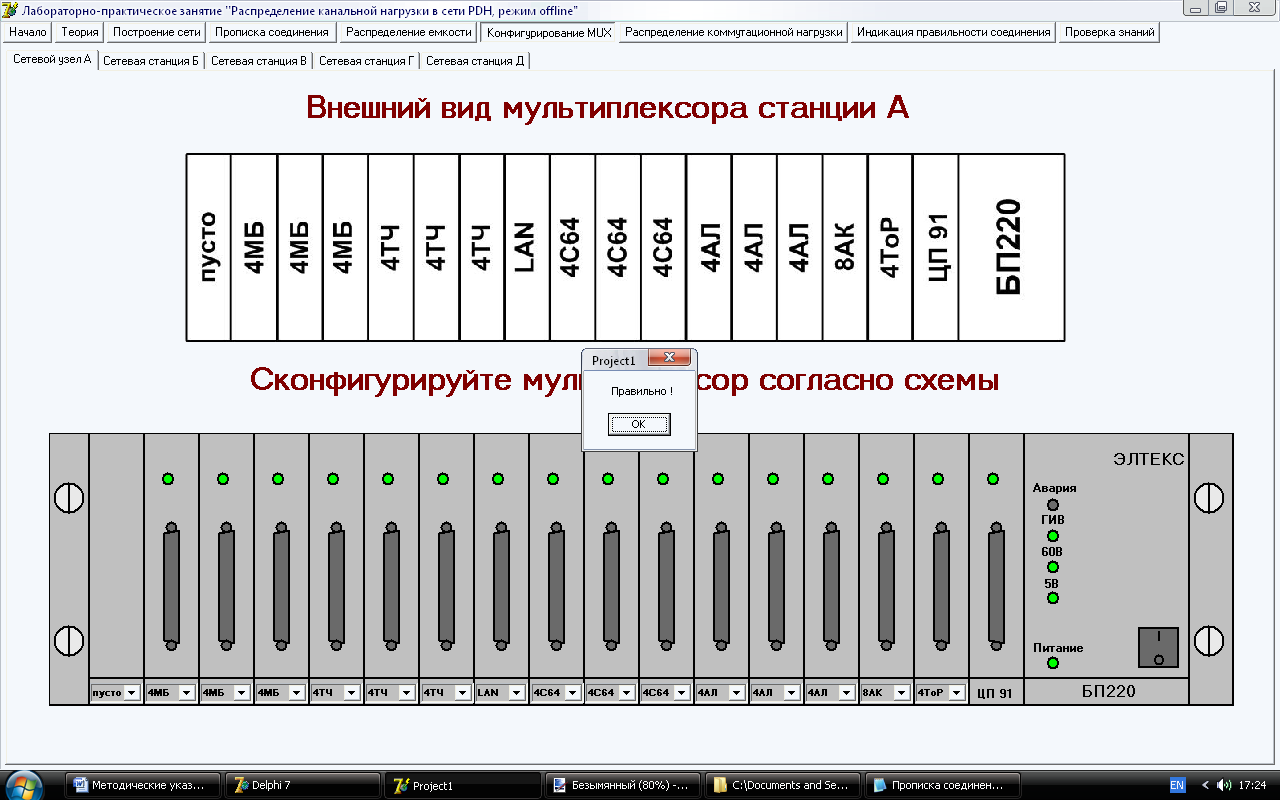

Рисунок 3.16 – Правильная конфигурация мультиплексора

Рисунок  3.17 - Сообщение об отсутствии платы

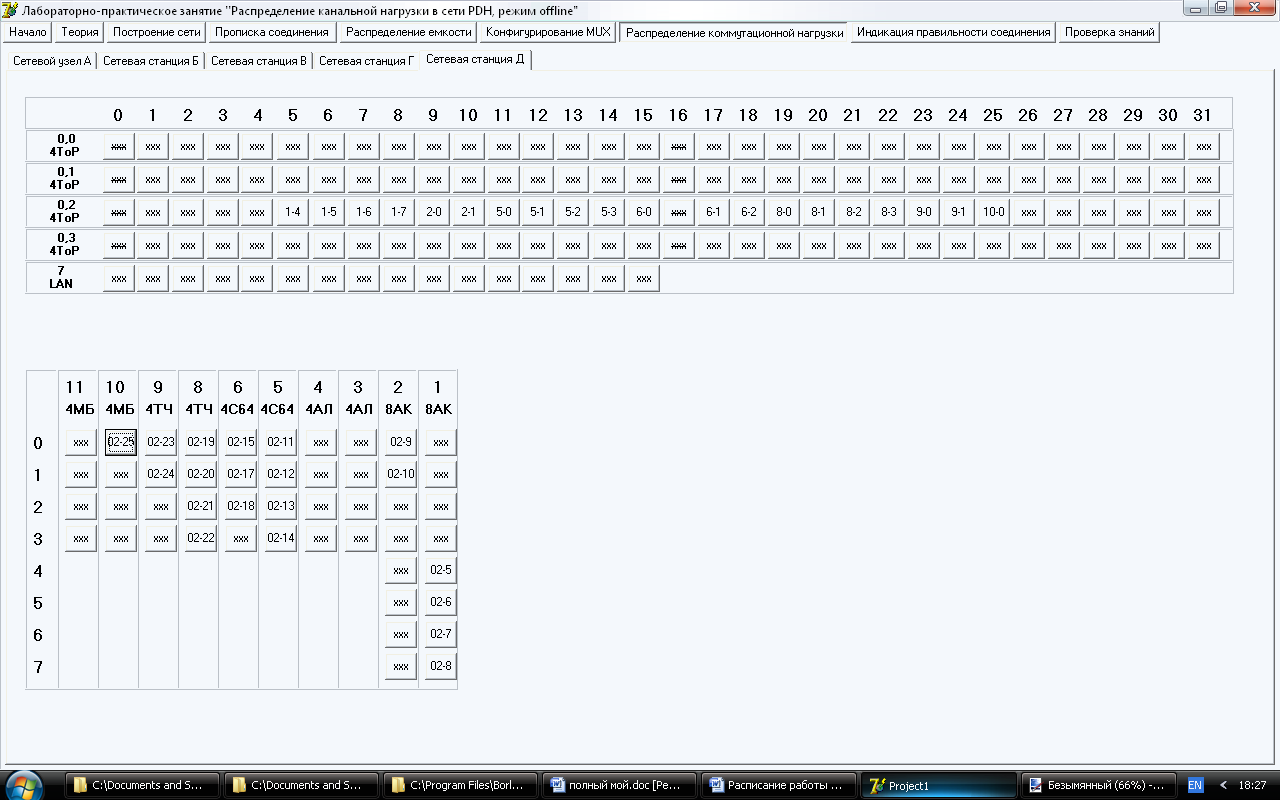

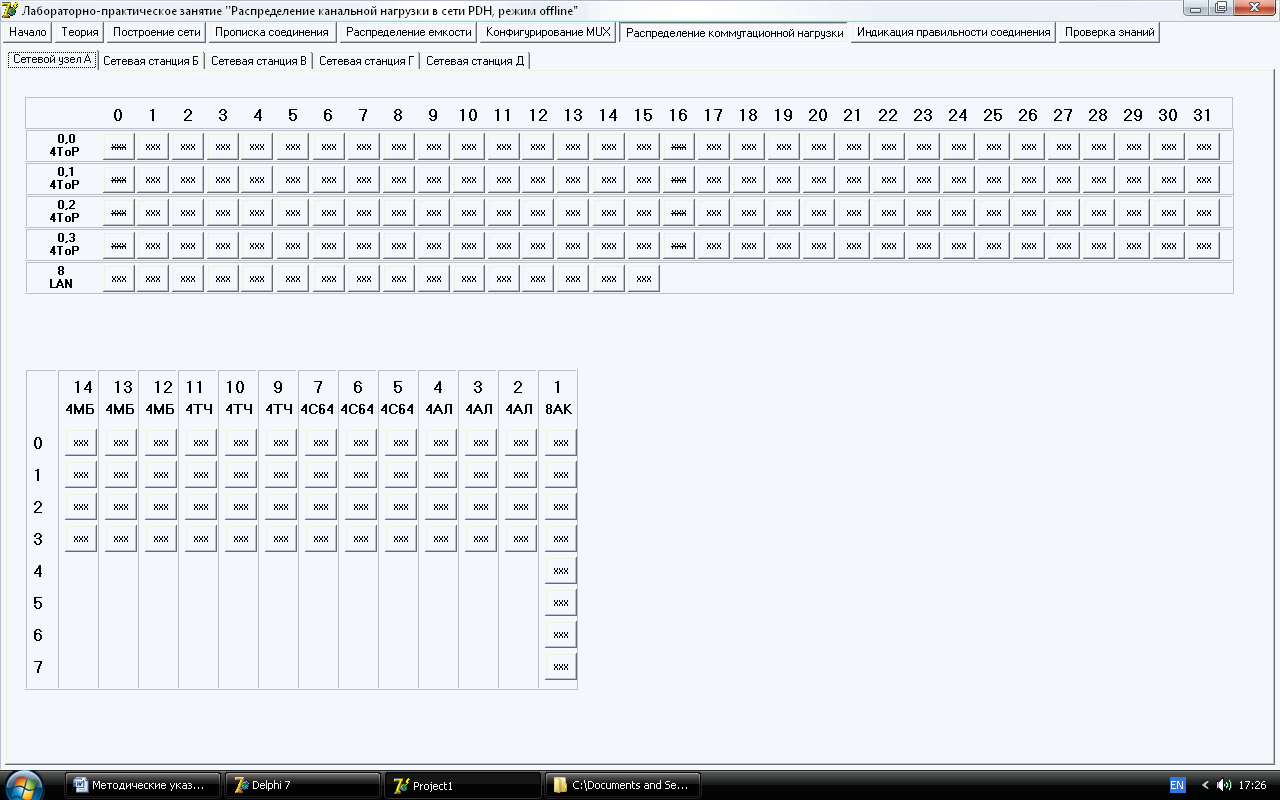

Следующая вкладка «Распределение коммутационной нагрузки» (рис.3.18), содержит еще дополнительные 5 вкладок, на которых размещены коммутационные поля каждой станции. Распределение  происходит согласно таблице расположенной во вкладке «Распределение емкости». Первоначально,  при нажатии на кнопку на коммутационном поле на данной кнопке высвечивается ->, означающее начало коммутации,  выбор следующей кнопки означает конец коммутации, и при правильном соединении на первой и второй кнопке появятся цифры, указывающие на номер платы и соответствующий канальный интервал (рис. 3.19). Здесь отсутствует запрет на переключение страниц, так как существует транзит от одной станции к другой через третью, это сделано для удобства коммутации.

Рисунок  3.18 – Вид окна «Распределение коммутационной нагрузки»

Рисунок 3.19 – Пример соединения

Таблица 3.1 - Соединение А-В

Наименование соединения	Пункт А	Транзит в пункте Б	Пункт В
Прямой абонент ЦБ	1/0  8АК00/1  4ТоР 1/1  8АК00/2  4ТоР 1/2  8АК00/3  4ТоР 1/3  8АК00/4  4ТоР 1/4  8АК00/5  4ТоР	00/1  4ТоР02/17  4ТоР 00/2  4ТоР02/18  4ТоР 00/3  4ТоР02/19  4ТоР 00/4  4ТоР02/20  4ТоР 00/5  4ТоР02/21  4ТоР	02/17  4ТоР 1/0  8АК 02/18  4ТоР 1/1  8АК 02/19  4ТоР 1/2  8АК 02/20  4ТоР 1/3  8АК 02/21  4ТоР 1/4  8АК
Вынос абонентской емкости	2/0  4АЛ00/6  4ТоР 2/1  4АЛ00/7  4ТоР 2/2  4АЛ00/8  4ТоР 2/3  4АЛ00/9  4ТоР 3/0  4АЛ00/10  4ТоР	00/6  4ТоР02/22  4ТоР 00/7  4ТоР02/23  4ТоР 00/8  4ТоР02/24  4ТоР 00/9  4ТоР02/25  4ТоР 00/10  4ТоР02/26  4ТоР	02/22  4ТоР 1/5  8АК 02/23  4ТоР 1/6  8АК 02/24  4ТоР 1/7  8АК 02/25  4ТоР 2/0  8АК 02/26  4ТоР 2/1  8АК
ОЦК	5/0  4С6400/11  4ТоР 5/1  4С6400/12  4ТоР 5/2  4С6400/13  4ТоР 5/3  4С6400/14  4ТоР 6/0  4С6400/15  4ТоР	00/11  4ТоР02/27  4ТоР 00/12  4ТоР02/28  4ТоР 00/13  4ТоР02/29  4ТоР 00/14  4ТоР02/30  4ТоР 00/15  4ТоР02/31  4ТоР	02/27  4ТоР 4/0  4С64 02/28  4ТоР 4/1  4С64 02/29  4ТоР 4/2  4С64 02/30  4ТоР 4/3  4С64 02/31  4ТоР 5/0  4С64
Транзит КТЧ	9/0  4ТЧ01/1  4ТоР 9/1  4ТЧ01/2  4ТоР 9/2  4ТЧ01/3  4ТоР 9/3  4ТЧ01/4  4ТоР 10/0  4ТЧ01/5  4ТоР 10/1  4ТЧ01/6  4ТоР	01/1  4ТоР03/17  4ТоР 01/2  4ТоР03/18  4ТоР 01/3  4ТоР03/19  4ТоР 01/4  4ТоР03/20  4ТоР 01/5  4ТоР03/21  4ТоР 01/6  4ТоР03/22  4ТоР	03/17  4ТоР 7/0  4ТЧ 03/18  4ТоР 7/1  4ТЧ 03/19  4ТоР 7/2  4ТЧ 03/20  4ТоР 7/3  4ТЧ 03/21  4ТоР 8/0  4ТЧ 03/22  4ТоР 8/1  4ТЧ
Прямой абонент МБ	12/0  4МБ01/7  4ТоР 12/1  4МБ01/8  4ТоР 12/2  4МБ01/9  4ТоР 12/3  4МБ01/10  4ТоР 13/0  4МБ01/11  4ТоР 13/1  4МБ01/12  4ТоР	01/7  4ТоР03/23  4ТоР 01/8  4ТоР03/24  4ТоР 01/9  4ТоР03/25  4ТоР 01/10  4ТоР03/26  4ТоР 01/11  4ТоР03/27  4ТоР 01/12  4ТоР03/28  4ТоР	03/23  4ТоР 9/0  4МБ 03/24  4ТоР 9/1  4МБ 03/25  4ТоР 9/2  4МБ 03/26  4ТоР 9/3  4МБ 03/27  4ТоР 10/0  4МБ 03/28  4ТоР 10/1  4МБ
ЛВС	8/6  LAN01/13  4ТоР	01/13  4ТоР03/29  4ТоР	03/29  4ТоР 6/1  LAN

Таблица 3.2 - Соединение Б-Г

Наименование соединения	Пункт Б	Транзит в пункте В	Пункт Г
Прямой абонент ЦБ	1/0  8АК02/1  4ТоР 1/1  8АК02/2  4ТоР 1/2  8АК02/3  4ТоР 1/3  8АК02/4  4ТоР 1/4  8АК02/5  4ТоР   1/5  8АК02/6  4ТоР	02/1  4ТоР00/1  4ТоР 02/2  4ТоР00/2  4ТоР 02/3  4ТоР00/3  4ТоР 02/4  4ТоР00/4  4ТоР 02/5  4ТоР00/5  4ТоР 02/6  4ТоР00/6  4ТоР	00/1  4ТоР 1/0  8АК 00/2  4ТоР 1/1  8АК 00/3  4ТоР 1/2  8АК 00/4  4ТоР 1/3  8АК 00/5  4ТоР 1/4  8АК 00/6  4ТоР 1/5  8АК
Вынос абонентской емкости	2/0  4АЛ02/7  4ТоР 2/1  4АЛ02/8  4ТоР	02/7  4ТоР00/7  4ТоР 02/8  4ТоР00/8  4ТоР	00/7  4ТоР 1/6  8АК 00/8  4ТоР 1/7  8АК
ОЦК	3/0  4С6402/9  4ТоР 3/1  4С6402/10  4ТоР 3/2  4С6402/11  4ТоР 3/3  4С6402/12  4ТоР 4/0  4С6402/13  4ТоР 4/1  4С6402/14  4ТоР 4/2  4С6402/15  4ТоР	02/9  4ТоР00/9  4ТоР 02/10  4ТоР00/10  4ТоР 02/11  4ТоР00/11  4ТоР 02/12  4ТоР00/12  4ТоР 02/13  4ТоР00/13  4ТоР 02/14  4ТоР00/14  4ТоР 02/15  4ТоР00/15  4ТоР	00/9  4ТоР 3/0  4С64 00/10  4ТоР 3/1  4С64 00/11  4ТоР 3/2  4С64 00/12  4ТоР 3/3  4С64 00/13  4ТоР 4/0  4С64 00/14  4ТоР 4/1  4С64 00/15  4ТоР 4/2  4С64
Транзит КТЧ	6/0  4ТЧ03/1  4ТоР 6/1  4ТЧ03/2  4ТоР 6/2  4ТЧ03/3  4ТоР 6/3  4ТЧ03/4  4ТоР 7/0  4ТЧ03/5  4ТоР 7/1  4ТЧ03/6  4ТоР 7/2  4ТЧ03/7  4ТоР 7/3  4ТЧ03/8  4ТоР	03/1  4ТоР01/1  4ТоР 03/2  4ТоР01/2  4ТоР 03/3  4ТоР01/3  4ТоР 03/4  4ТоР01/4  4ТоР 03/5  4ТоР01/5  4ТоР 03/6  4ТоР01/6  4ТоР 03/7  4ТоР01/7  4ТоР 03/8  4ТоР01/8  4ТоР	01/1  4ТоР 6/0  4ТЧ 01/2  4ТоР 6/1  4ТЧ 01/3  4ТоР 6/2  4ТЧ 01/4  4ТоР 6/3  4ТЧ 01/5  4ТоР 7/0  4ТЧ 01/6  4ТоР 7/1  4ТЧ 01/7  4ТоР 7/2  4ТЧ 01/8  4ТоР 7/3  4ТЧ
Прямой абонент МБ	8/0  4МБ03/9  4ТоР 8/1  4МБ03/10  4ТоР 8/2  4МБ03/11  4ТоР 8/3  4МБ03/12  4ТоР 9/0  4МБ03/13  4ТоР 9/1  4МБ03/14  4ТоР	03/9  4ТоР01/9  4ТоР 03/10  4ТоР01/10  4ТоР 03/11  4ТоР01/11  4ТоР 03/12  4ТоР01/12  4ТоР 03/13  4ТоР01/13  4ТоР 03/14  4ТоР01/14  4ТоР	01/9  4ТоР 8/0  4МБ 01/10  4ТоР 8/1  4МБ 01/11  4ТоР 8/2  4МБ 01/12  4ТоР 8/3  4МБ 01/13  4ТоР 9/0  4МБ 01/14  4ТоР 9/1  4МБ
ЛВС	5/3  LAN03/15  4ТоР	03/15  4ТоР01/15  4ТоР	01/15  4ТоР 5/1  LAN

Таблица 3. 3 - Соединение А-Д

Наименование соединения	Пункт А	Пункт Д
Прямой абонент ЦБ	1/5  8АК02/1  4ТоР 1/6  8АК02/2  4ТоР 1/7  8АК02/3  4ТоР	02/1  4ТоР 1/0  8АК 02/2  4ТоР 1/1  8АК 02/3  4ТоР 1/2  8АК
Вынос абонентской емкости	3/1  8АК02/4  4ТоР 3/2  4АЛ02/5  4ТоР 3/3  4АЛ02/6  4ТоР 4/0  4АЛ02/7  4ТоР 4/1  4АЛ02/8  4ТоР 4/2  4АЛ02/9  4ТоР 4/3  4АЛ02/10  4ТоР	02/4  4ТоР 1/3  8АК 02/5  4ТоР 1/4  8АК 02/6  4ТоР 1/5  8АК 02/7  4ТоР 1/6  8АК 02/8  4ТоР 1/7  8АК 02/9  4ТоР 2/0  8АК 02/10  4ТоР 2/1  8АК
ОЦК	6/1  4С6402/11  4ТоР 6/2  4С6402/12  4ТоР 6/3  4С6402/13  4ТоР 7/0  4С6402/14  4ТоР 7/1  4С6402/15  4ТоР 7/2  4С6402/17  4ТоР 7/3  4С6402/18  4ТоР	02/11  4ТоР 5/0  4С64 02/12  4ТоР 5/1  4С64 02/13  4ТоР 5/2  4С64 02/14  4ТоР 5/3  4С64 02/15  4ТоР 6/0  4С64 02/17  4ТоР 6/1  4С64 02/18  4ТоР 6/2  4С64
Транзит КТЧ	10/2  4ТЧ02/19  4ТоР 10/3  4ТЧ02/20  4ТоР 11/0  4ТЧ02/21  4ТоР 11/1  4ТЧ02/22  4ТоР 11/2  4ТЧ02/23  4ТоР 11/3  4ТЧ02/24  4ТоР	02/19  4ТоР 8/0  4ТЧ 02/20  4ТоР 8/1  4ТЧ 02/21  4ТоР 8/2  4ТЧ 02/22  4ТоР 8/3  4ТЧ 02/23  4ТоР 9/0  4ТЧ 02/24  4ТоР 9/1  4ТЧ
Прямой абонент МБ	13/2  4МБ02/25  4ТоР 13/3  4МБ02/26  4ТоР 14/0  4МБ02/27  4ТоР 14/1  4МБ02/28  4ТоР 14/2  4МБ02/29  4ТоР 14/3  4МБ02/30  4ТоР	02/25  4ТоР 10/0  4МБ 02/26  4ТоР 10/1  4МБ 02/27  4ТоР 10/2  4МБ 02/28  4ТоР 10/3  4МБ 02/29  4ТоР 11/0  4МБ 02/30  4ТоР 11/1  4МБ
ЛВС	8/1  LAN02/31  4ТоР	02/31  4ТоР 7/3  LAN

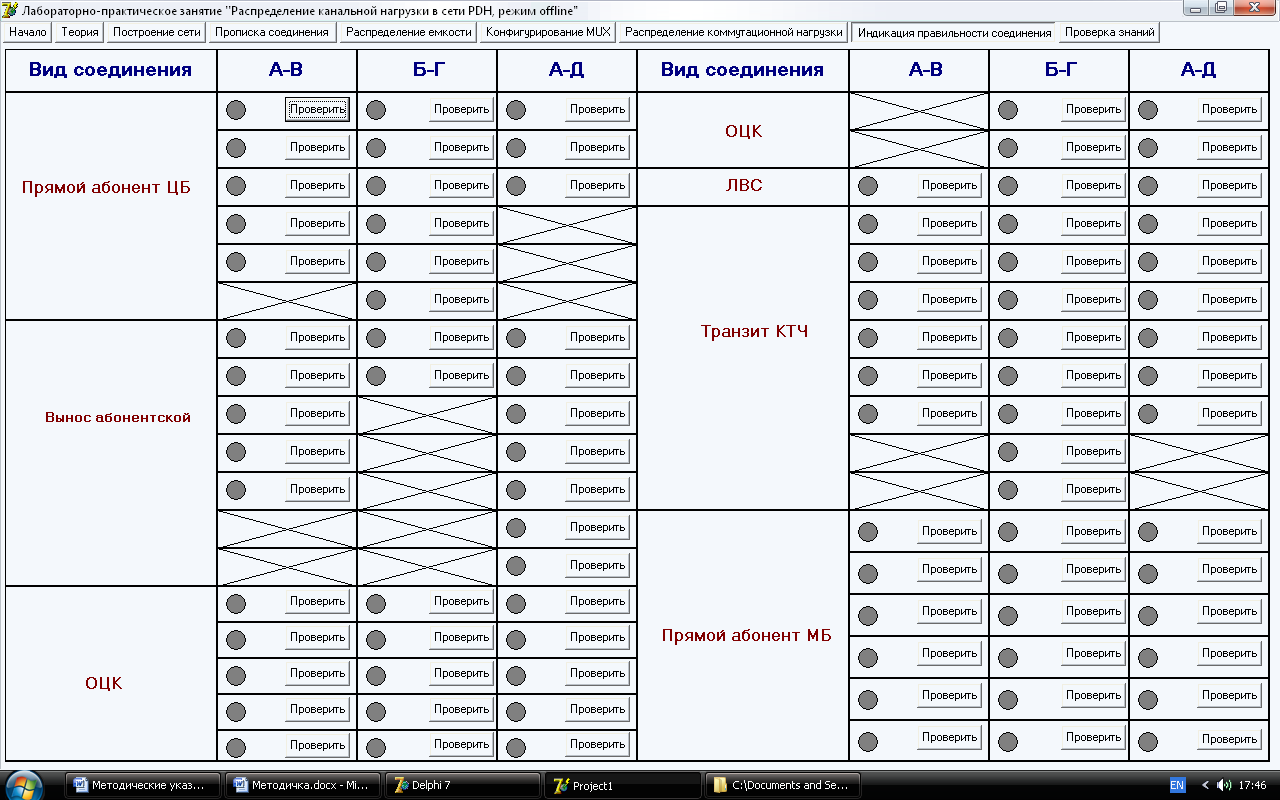

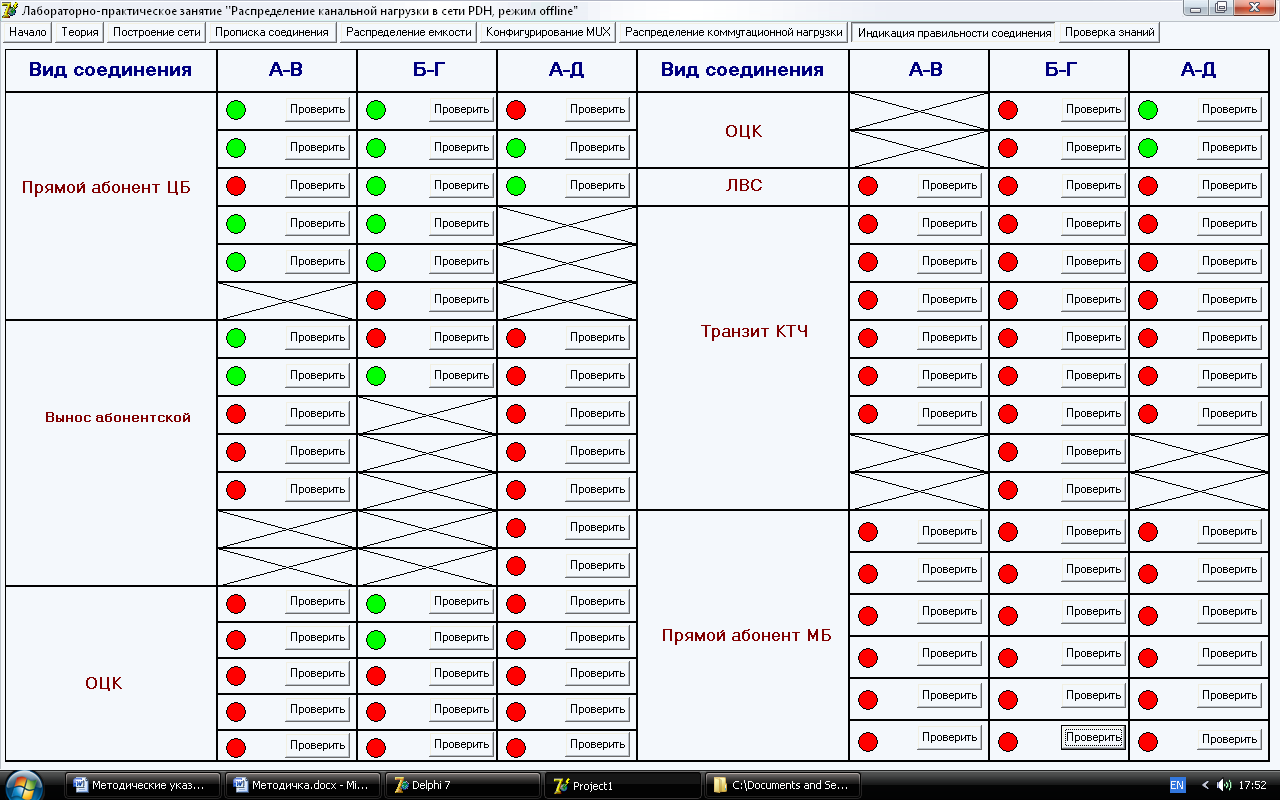

Следующая вкладка «Индикация правильности соединения» (рис. 3.20), показывает правильность работы с коммутационным полем. Если верно соединение, то горит зеленый светодиод, если нет – красный (рис.3.21), необходимо чтобы горели все зеленые, если это так,  то можно переходить к следующей вкладке.

Рисунок 3.20 – Вид окна «Индикация правильности соединения»

Рисунок  3.21 – Пример проверки соединения

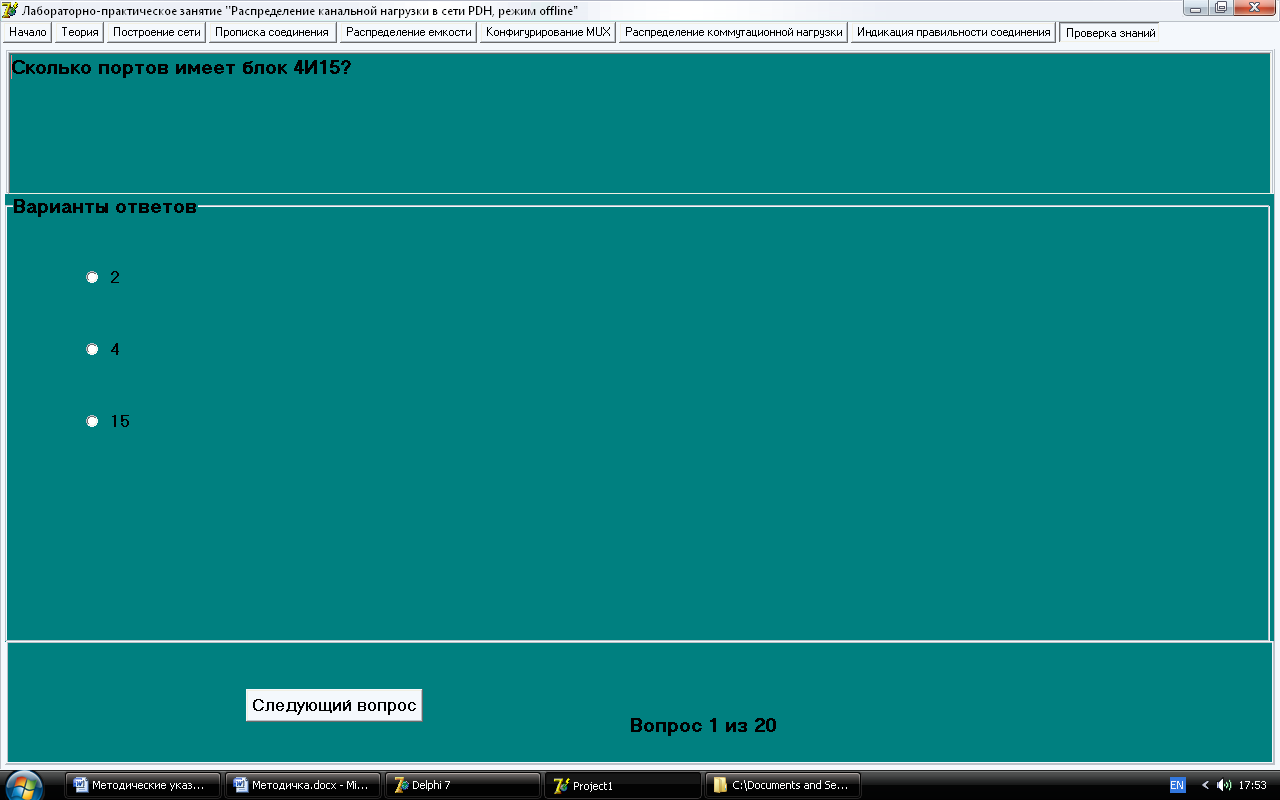

Окно «Проверка знаний» состоит из нескольких полей (Рис. 3.22). Первое поле, расположенное в верхней части экрана, называется полем контрольных вопросов. На этом поле программно с помощью генератора случайных чисел последовательно обучаемому задается 20 контрольных вопросов, на которые он должен дать правильный ответ. Для этого обучаемому предоставляется возможность, из предложенных программой на поле ответов, которое расположено посредине,  выбрать правильный и инициировать его щелчком левой кнопки мыши и далее нажать клавишу «Следующий вопрос».

После ответа на двадцатый вопрос на экран выводится окно, в котором указано, количество правильных и неправильных ответов с соответствующей этим ответам оценкой, смотреть рисунок 20.

Критерии получения оценки по результатам выполнения теста:

«Отлично» - даны правильные ответы на  19, 20 вопросов;

«Хорошо»  - даны правильные ответы на 17,18 вопросов;

«Удовлетворительно» - даны правильные ответы на 15,16 вопросов;

«Плохо» - даны правильные ответы меньше, чем на 15 вопросов.

Рекомендуется проходить тест, до тех пор, пока не будет получена оценка «Хорошо» или «Отлично», так как тестирующие вопросы являются основными и направлены на закрепление материала.

Рисунок  3.22 – Вид окна «Проверка знаний»

Рисунок 3.23 – Вид окна о защите лабораторной работы

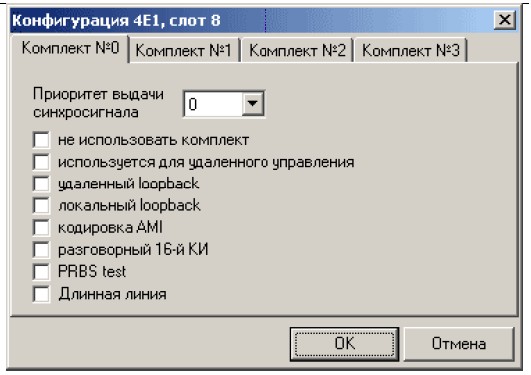

Рисунок 3.24 – Сравнение  доступных режимов для потоков Е1

модулей 4ТоР и 4Е1

4 Содержание отчета:

Цель работы. Результаты выполнения пункта «Построение сети». Результаты выполнения пункта «Прописка соединений». Таблица распределения емкости. Результаты выполнения пункта «Конфигурация мультиплексора». Результаты выполнения пункта «Распределение коммутационной нагрузки». Скриншот окна «Индикация  правильности соединений». Скриншот окна «О защите лабораторной работы». Развернутые выводы по выполненной работе.

Рекомендуемая литература:

Руководство по эксплуатации; Аппаратура гибкого мультиплексора МАКОМ -

  МХ, ТУ6650-003-33433783-01,2002.- 104с.

Фокин телекоммуникационными сетями/ Новосибирск: СибГУТИ, 2001. Шмалько сети связи: основы планирования и построения/ М.:  Эко-Трендз, 2001. – 282 с.
