Подобрать сечение составной сварной балки и проверить её прочность, общую и местную устойчивость, по деформациям. Выполнить чертёж балки (м 1:20 – 1:50).

Предварительный расчёт балки Определяем нагрузку на 1 п. м балки q=a*q=6*26,9=161,4  кН/м

Определяем внутреннее расчётное усилие (изгибающий момент)

               === 2906кН*м

С учетом собственного веса блаки вводится коэффициент 1,02 – 1,04

М = 1,03*= 1,03*2906 = 2994кН*м

Вычисляем требуемый момент сопротивления.

=

  – расчетное сопротивление стали по пределу текучести.

.3пс6-1)(ГОСТ 27772-88, т.51* СНиП 11-23-81*)

=240 МПа. С учетом коэффициента условий работы (т.6.[1]):

*=240*1=240МПА

==12480

Определяем оптимальную высоту балки

= 1,25=1,25=1,25 * 112=140 см

4.Определяем минимальную высоту

=*, где Е – модуль упругости стали; Е=2,1* МПа

=  – для главных балок покрытия, несущих подвесное оборудование см. т.5.5 [2] или т.40[1], т. е=400

=**400*1200=100 см

5. Принимаем =1200 мм, что более и менее

6. Ориентировочная толщина стенки

===0,0106 м

Принимаем =12 мм

7.Требуемая площадь полки

=

80

8.Принимаем полку с размерами по сортаменту для стали прокатной широкополосной универсальной  450*18мм

45*1,8=81>=80

9.Проверяем местную устойчивость полки

≤

12 – 15(для стали ВСт.3 т.5.8.[2])

:1,8=12,16<15

Условие соблюдается, местная устойчивость полки  обеспечена

II. Окончательный расчёт балки.

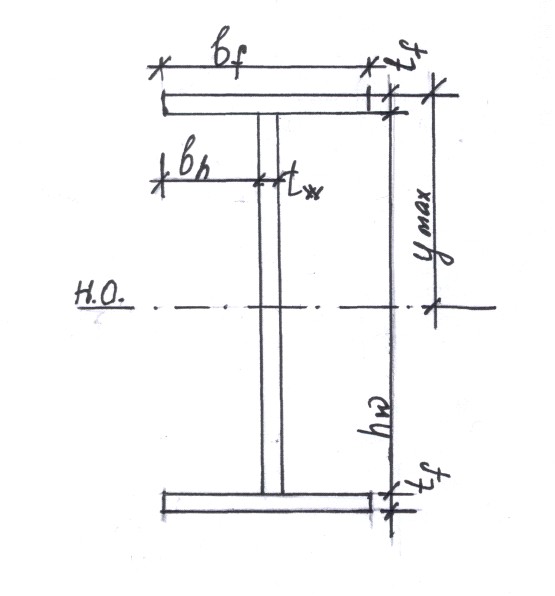

1. Сечение балки

Стенка *=1200*12мм
