Подсистема ведения единого фонда нормативно-справочной информации (стр. 4 )

Название функционального требования (сценария)	Редактирование атрибутов справочников
Исполнители	Пользователь, осуществляющий вход в закрытую часть Общероссийского официального сайта, входящий в группу «Администратор НСИ».
№	Действие
Основной поток действий
Сценарий начинается, когда пользователь выбирает пункт меню «Управление справочниками » - «Атрибуты».

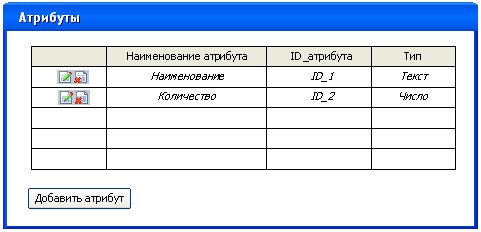

Подсистема отображает список атрибутов, зарегистрированных в системе в виде таблицы со столбцами «Название атрибута», « ID атрибута», «Тип» (Рисунок 5): Рисунок 5
Пользователь нажимает кнопку «Редактировать» в строке с выбранным атрибутом.

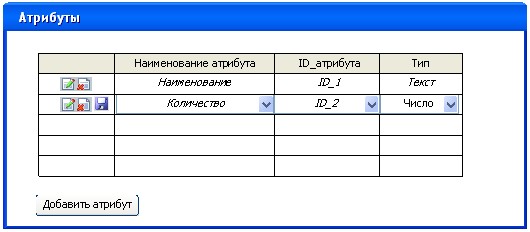

Подсистема отображает поля для редактирования информации об атрибутах (Рисунок 6): Рисунок 6
Пользователь изменяет информацию об атрибуте и сохраняет изменения.
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Добавить атрибут».
Подсистема отображает поля для ввода информации о новом атрибуте.
Пользователь вводит информацию о новом атрибуте и сохраняет изменения.
Подсистема сохраняет информацию о новом атрибуте.
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Удалить» рядом с выбранным атрибутом.
Подсистема запрашивает подтверждение удаления атрибута.
Пользователь подтверждает удаление.
Подсистема удаляет атрибут. Примечание. Физически в БД атрибуту присваивается признак «Аннулирован».
Сценарий завершен.

Работа с составом и структурой справочников

Название функционального требования (сценария)	Просмотр списка справочников, добавление нового справочника
Исполнители	Администратор НСИ.
№	Действие
Основной поток действий
Сценарий начинается, когда пользователь выбирает пункт меню «Управление справочниками » - «Справочники».

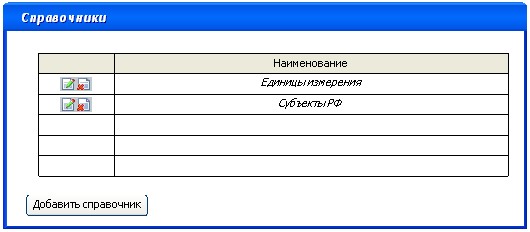

Подсистема отображает список справочников, зарегистрированных в системе в виде таблицы  (Рисунок 7): Рисунок 7
Пользователь нажимает кнопку «Редактировать» в строке с выбранным справочником.
Подсистема отображает поля для редактирования информации об атрибутах (Рисунок 6): Рисунок 8
Пользователь изменяет информацию об атрибуте и сохраняет изменения.
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Добавить справочник» (Рисунок 7).
Подсистема отображает поля для ввода информации о справочнике.
Пользователь вводит информацию о новом атрибуте и сохраняет изменения.
Подсистема сохраняет информацию о новом справочнике. В списке справочников, рядом с добавленным справочником, отображаются кнопки «Редактировать», «Удалить».
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Добавить атрибут».
Подсистема отображает поля для ввода информации о новом атрибуте.
Пользователь вводит информацию о новом атрибуте и сохраняет изменения. При редактировании каждого атрибута пользователь должен иметь возможность указать признак «Для поиска». Значения этого атрибута используются при выполнении базового поиска в справочнике.
Подсистема сохраняет информацию о новом атрибуте.
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Удалить» рядом с выбранным атрибутом.
Подсистема запрашивает подтверждение удаления атрибута.
Пользователь подтверждает удаление.
Подсистема удаляет атрибут. Примечание. Физически в БД атрибуту присваивается признак «Аннулирован».
Сценарий завершен.

Просмотр и редактирование справочника Единая номенклатура товаров, работ и услуг

Название функционального требования (сценария)	Просмотр справочника Единая номенклатура товаров, работ и услуг
Исполнители	Администратор НСИ.
№	Действие
Основной поток действий
Сценарий начинается, когда пользователь выбирает в меню пункт «Единая номенклатура»-Данные:

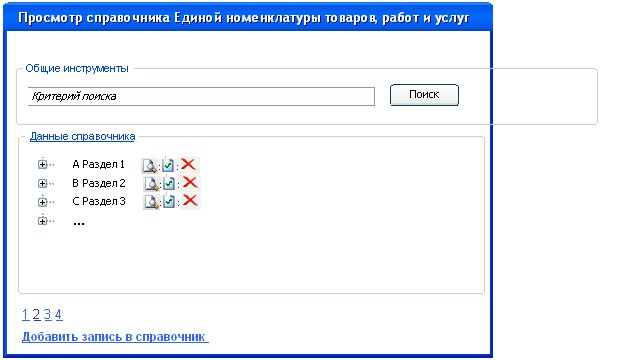

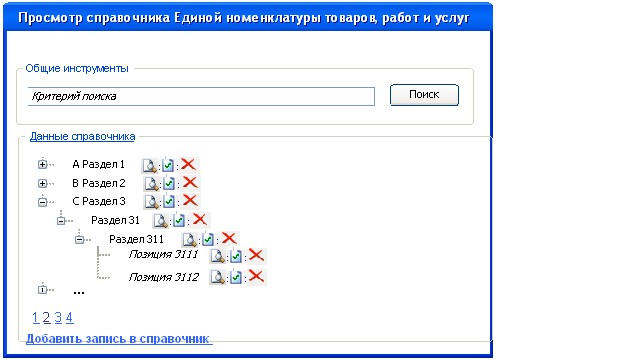

Подсистема отображает данные справочника «Единая номенклатура товаров, работ и услуг»(Рисунок 9). Рисунок 9 Справочник имеет иерархическую структуру, при нажатии на «+» рядом с названием раздела, отображаются подразделы данного раздела. На самом нижнем уровне располагаются позиции (Рисунок 10). Рисунок 10
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Подробно» рядом с выбранной позицией.
Подсистема отображает  карточку выбранной позиции со значениями всех атрибутов данной позиции.
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает гиперссылку «Добавить запись в справочник».
Подсистема карточку с пустыми значениями атрибутов.
Пользователь редактирует значения атрибутов и сохраняет изменения. Пользователь должен иметь возможность указать, что создается дочерний элемент, т. е. позиция в данном разделе или головной элемент, т. е. данный раздел станет подразделом вновь созданного раздела.
Подсистема добавляет запись в указанный раздел справочника.
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Редактировать» рядом с выбранной позицией.
Подсистема карточку выбранной позиции со значениями всех атрибутов данной позиции, значения атрибутов доступны для редактирования.
Пользователь редактирует значения атрибутов и сохраняет изменения
Подсистема сохраняет изменения атрибутов выбранной позиции
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Удалить» рядом с выбранной позицией.
Подсистема запрашивает у пользователя подтверждение удаления выбранной позиции.
Пользователь подтверждает удаление выбранной позиции.
Подсистема удаляет позицию из актуального состояния справочника номенклатуры.
Сценарий завершен.

Поиск в справочнике Единая номенклатура товаров, работ и услуг

Название функционального требования (сценария)	Поиск в справочнике Единая номенклатура товаров, работ и услуг
Исполнители	Администратор НСИ.
№	Действие
Основной поток действий
Сценарий начинается, когда пользователь при просмотре справочника «Единая номенклатура товаров, работ и услуг» указывает условие поиска и нажимает кнопку «Поиск» (Рисунок 11). Рисунок 11

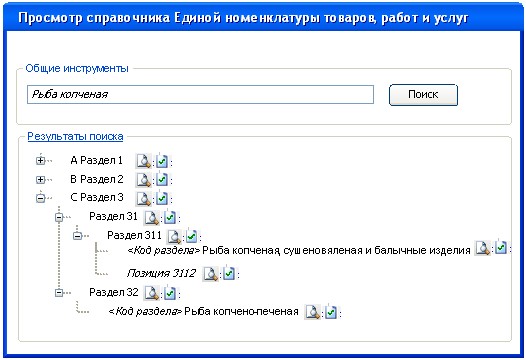

Подсистема отображает в виде списка разделы и позиции каталога, наименование которых содержит указанную пользователем строку (Рисунок 12). Рисунок 12 В результатах поиска отображается  раскрытый каталог с наименованием тех разделов, в которых находятся запрашиваемые позиции.
Пользователь нажимает на кнопку рядом с одной из строк в результатах поиска.
Сценарий продолжается согласно сценарию «Просмотр и редактирование справочника Единая номенклатура товаров, работ и услуг».
Сценарий завершен.

Просмотр справочника Единая номенклатура товаров, работ и услуг для пользователя не входящего в группу «Администратор НСИ»

Название функционального требования (сценария)	Просмотр справочника Единая номенклатура товаров, работ и услуг
Исполнители	Пользователь.
№	Действие
Основной поток действий
Сценарий начинается, когда пользователь выбирает в меню пункт «Единая номенклатура»-Данные:

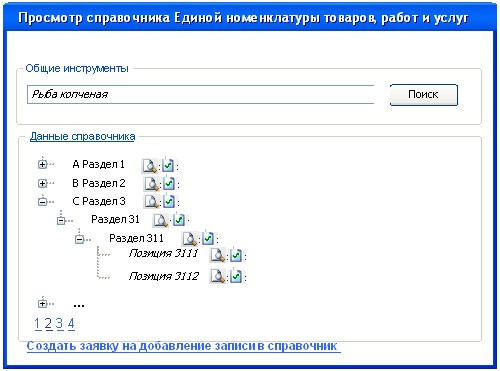

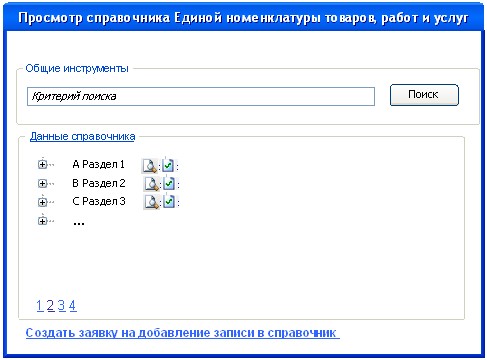

Подсистема отображает данные справочника «Единая номенклатура товаров, работ и услуг»(Рисунок 13). Рисунок 13 Справочник имеет иерархическую структуру, при нажатии на «+» рядом с названием раздела, отображаются подразделы данного раздела. На самом нижнем уровне располагаются позиции (Рисунок 14). Рисунок 14
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает гиперссылку «Создать заявку на добавление записи в справочник».
Сценарий продолжается согласно сценарию «Создание заявки на добавление позиции в справочник Единая номенклатура товаров, работ и услуг».
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Подробно» рядом с выбранной позицией.
Подсистема отображает  карточку выбранной позиции со значениями всех атрибутов данной позиции.
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Редактировать» рядом с выбранной позицией.
Сценарий продолжается согласно сценарию «Создание заявки на изменение позиции в справочнике Единая номенклатура товаров, работ и услуг».
Сценарий завершен.

Создание заявки на добавление позиции в справочник Единая номенклатура товаров, работ и услуг

Название функционального требования (сценария)	Создание заявки на добавление позиции в справочник Единая номенклатура товаров, работ и услуг
Исполнители	Пользователь
№	Действие
Основной поток действий
Сценарий начинается, когда пользователь при просмотре справочника «Единая номенклатура товаров, работ и услуг», нажимает гиперссылку «Создать заявку на добавление записи в справочник».
Подсистема отображает карточку с пустыми значениями атрибутов.
Пользователь редактирует значения атрибутов и сохраняет изменения. Пользователь должен иметь возможность указать раздел или позицию справочника «Единая номенклатура товаров, работ и услуг», для которой создаваемая позиция будет дочерней.
Подсистема формирует заявку на добавление позиции в справочник и передает заявку на обработку Администратору НСИ. Пользователь должен иметь возможность указать, что создается дочерний элемент, т. е. позиция в данном разделе или головной элемент, т. е. данный раздел станет подразделом вновь созданного раздела.
Сценарий завершен.

Создание заявки на изменение позиции в справочнике Единая номенклатура товаров, работ и услуг

Название функционального требования (сценария)	Создание заявки на изменение позиции в справочник Единая номенклатура товаров, работ и услуг
Исполнители	Пользователь
№	Действие
Основной поток действий
Сценарий начинается, когда пользователь при просмотре справочника «Единая номенклатура товаров, работ и услуг», кнопку «Редактировать» рядом с выбранной позицией справочника.
Подсистема отображает карточку выбранной позиции со значениями всех атрибутов данной позиции, значения атрибутов доступны для редактирования.
Пользователь редактирует значения атрибутов и сохраняет изменения.
Подсистема формирует заявку на изменение выбранной записи и передает заявку на обработку Администратору НСИ.
Сценарий завершен.

Просмотр списка заявок на добавление и изменение позиций в справочнике Единой номенклатуры товаров, работ и услуг

Название функционального требования (сценария)	Просмотр списка заявок на добавление и изменение позиций
Исполнители	Администратор НСИ.
№	Действие
Основной поток действий
Сценарий начинается, когда Пользователь выбирает пункт меню «Администратор НСИ» - Заявки.

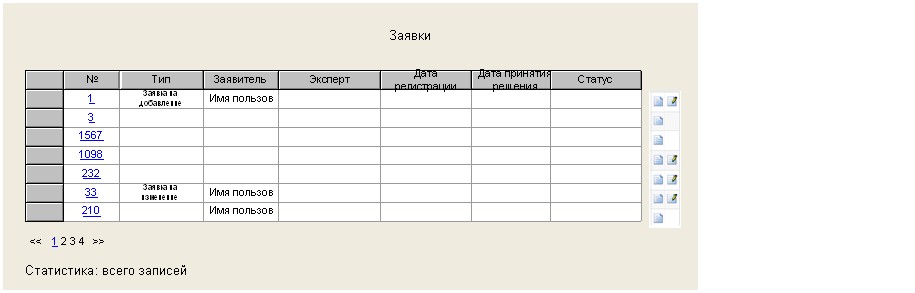

Подсистема отображает список заявок, зарегистрированных в системе (Рисунок 15): Рисунок 15 Информация о заявках представлена в таблице с полями: Номер заявки Тип – заявка на добавление, заявка на изменение Заявитель Эксперт Дата регистрации Дата принятия решения Статус
Пользователь нажимает кнопку «Карточка заявки» в строке с заявкой.
Подсистема отображает карточку заявки  в том же виде, что и при просмотре карточки позиции справочника «Единая номенклатура товаров, работ и услуг».
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Обработать заявку» в строке с выбранной заявкой.
Сценарий продолжается согласно сценарию «Обработка заявок на добавление и изменение позиций в справочнике Единой номенклатуры товаров, работ и услуг».
Сценарий завершен.

Обработка заявок на добавление и изменение позиций в справочнике Единой номенклатуры товаров, работ и услуг

Название функционального требования (сценария)	Обработка заявок на добавление и изменение позиций
Исполнители	Администратор НСИ.
№	Действие
Основной поток действий
Сценарий начинается, когда пользователь при просмотре списка заявок нажимает кнопку «Обработать заявку» в строке с выбранной заявкой.
Подсистема отображает карточку выбранной позиции со значениями всех атрибутов данной позиции, значения атрибутов доступны для редактирования. Внизу карточки позиции отображаются кнопки «Утвердить», «Отклонить».
Пользователь нажимает кнопку «Утвердить».
Подсистема добавляет/изменяет позицию в справочнике «Единая номенклатура товаров, работ и услуг» в соответствии с данными заявки. Заявке присваивается статус «Обработана».
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Отклонить».
Заявке присваивается статус «Отклонена». Действий с данными справочника Единой номенклатуры не производится.
Сценарий завершен.

Редактирование реквизитов справочников

Название функционального требования (сценария)	Редактирование реквизитов справочников
Исполнители	Администратор НСИ.
№	Действие
Основной поток действий
Сценарий начинается, когда пользователь при просмотре списка заявок нажимает кнопку «Обработать заявку» в строке с выбранной заявкой.
Подсистема отображает карточку выбранной позиции со значениями всех атрибутов данной позиции, значения атрибутов доступны для редактирования. Внизу карточки позиции отображаются кнопки «Утвердить», «Отклонить».
Пользователь нажимает кнопку «Утвердить».
Подсистема добавляет/изменяет позицию в справочнике «Единая номенклатура товаров, работ и услуг» в соответствии с данными заявки. Заявке присваивается статус «Обработана».
Сценарий завершен.
Альтернативный поток действий  к строке №3
Пользователь нажимает кнопку «Отклонить».
Заявке присваивается статус «Отклонена». Действий с данными справочника Единой номенклатуры не производится.
Сценарий завершен.

Протоколы передачи передаваемой информации и форматы передаваемых данных в привязке к способам взаимодействия, включая спецификации (стандарты) подготовки, предоставления и обмена информацией

Схема передачи данных из Подсистемы ведения НСИ приведена на следующем рисунке (Рисунок 16).
