Подсистема интеграции с удостоверяющими центрами и службой доверенной третей стороны (стр. 3 )

Название группы сценариев	Получение подтверждения публикации заказа
Описание	Сценарий описывает принцип получения подтверждения публикации заказа на Общероссийском Официальном сайте
Исполнители	Уполномоченный пользователь
№	Действие
Основной поток действий
Сценарий начинается, когда Пользователь нажал кнопку «Опубликовать» для публикации информации о заказе в открытой части сайта.
Система направляет комплект документов по заказу в Службу доверенной третьей стороны.
Служба доверенной третьей стороны подписывает комплект документов ЭЦП; Проставляет дату и время подписи. Информация о заказе, включающая подписанный комплект документов по заказу публикуется в открытой части Общероссийского официального сайта.
Информация о заказе появилась в открытой части сайта. Пользователю, публикующему информацию о заказе, на e-mail, указанный при регистрации, отправляется уведомление содержащее дату и время опубликования информации.
Служба доверенной третьей стороны не подписывает комплект документов по заказу ЭЦП
Информация о заказе не появилась в открытой части сайта. Пользователю, публикующему информацию о заказе, на e-mail, указанный при регистрации, отправляется уведомление об отказе в подписании комплекта документов с указание причины.
Сценарий завершен.

Протоколы передачи передаваемой информации и форматы передаваемых данных в привязке к способам взаимодействия, включая спецификации (стандарты) подготовки, предоставления и обмена информацией

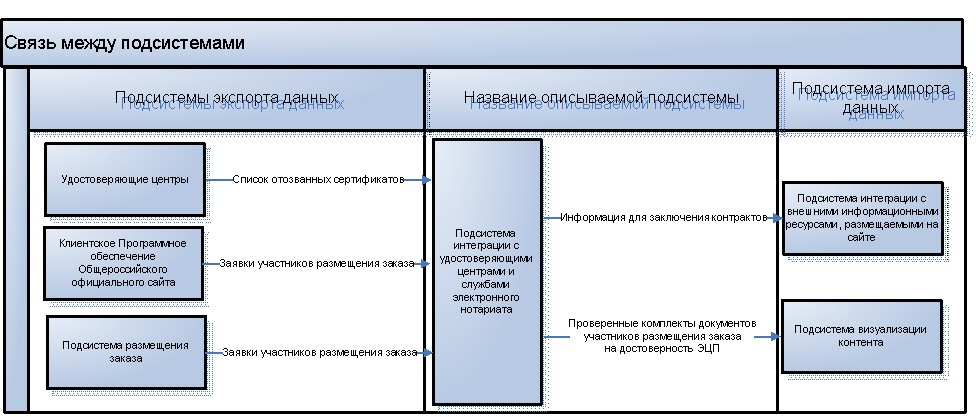

Рис. 6 Взаимодействия подсистемы интеграция с удостоверяющими центрами и службами электронного нотариата

В подсистему интеграции с удостоверяющими центрами и службами электронного нотариата экспортируются данные формируемые в следующих подсистемах:

Удостоверяющие центры. Из удостоверяющих центров в подсистему интеграции с удостоверяющими центрами и службами электронного нотариата передаются данные об отозванных сертификатах и сертификатах уполномоченных лиц УЦ; Клиентское программное обеспечение Общероссийского официального сайта. Из Клиентского программного обеспечения в подсистему интеграции с удостоверяющими центрами и службами электронного нотариата передаются заявки участников размещения заказа; Подсистема размещения заказа. Из подсистемы размещения заказа в подсистему интеграции с удостоверяющими центрами и службами электронного нотариата передаются заявки участников размещения заказа.

Из подсистемы интеграции с удостоверяющими центрами и службами электронного нотариата импортируются данные в следующие подсистемы:

Подсистема интеграции с внешними информационными ресурсами, размещаемыми на сайте. В подсистему интеграции с внешними информационными ресурсами, размещаемыми на сайте, из подсистемы интеграции с удостоверяющими центрами и службами электронного нотариата передается информация для заключения контракта; Подсистема визуализации контента. В подсистему визуализации контента из подсистемы интеграции с удостоверяющими центрами и службами электронного нотариата передаются проверенные комплекты документов для публикации информации о заказе на Общероссийском официальном сайте.

Взаимодействие подсистемы интеграции с удостоверяющими центрами и службами электронного нотариата с подсистемами Общероссийского официального сайта должно осуществляться с использованием таблиц базы данных.

Требования к форматам данных подсистемы

Подсистема интеграции с удостоверяющими центрами должны обеспечивать поддержку форматов данных:

Формат сертификата ключа ЭЦП в соответствии со стандартом X.509, версии формата 3. Формат файла сертификата ключа ЭЦП: DER, DER в кодировке BASE64, PKCS#7. Формат списка отозванных сертификатов в соответствии со стандартом X.509, версии формата 2 Формат метки времени в соответствии с RFC3161, с поддержкой алгоритмов ГОСТ Р 3410-2001, ГОСТ Р 3411-94 Формат запроса к Службе доверенной третьей стороны в соответствии с требованиями:

Атрибуты квитанции: Электронный документ или URI электронного документа Идентификатор политики в соответствии с которой должна быть произведена проверка ЭЦП электронного документа Адрес электронной почты автора документа

Формат квитанции Службы доверенной третьей стороны  в соответствии с требованиями:

Атрибуты квитанции: Наименование и значение хэш-функции документа; Результат обработки электронного документа Службой доверенной третьей стороны; Метка времени получения документа Службой доверенной третьей стороны; ЭЦП СДТС

Подсистема интеграции с удостоверяющими центрами должны обеспечивать поддержку протоколов:

Протоколы доступа к Реестру Сертификатов и Точкам публикации СОС: LDAP v.3, HTTP. Протокол доступа к Службе Доверенного Времени в соответствии с RFC3161, с поддержкой алгоритмов ГОСТ Р 3410-2001, ГОСТ Р 3411-94 Протокол доступа к Службе Оперативной Проверки Статуса Сертификата в соответствии с RFC 2560, с поддержкой алгоритмов ГОСТ Р 3410-2001, ГОСТ Р 3411-94 Протокол доступа к Службе доверенной третьей стороны в соответствии с требованиями, указанными в Руководстве Программиста Службы доверенной третьей стороны.

Требования к видам обеспечения Требования к информационному обеспечению

Состав, структура и способы организации данных в системе должны быть определены на этапе технического проектирования.

Уровень хранения данных в системе должен быть построен на основе современных реляционных или объектно-реляционных СУБД. Для обеспечения целостности данных должны использоваться встроенные механизмы СУБД.

Средства СУБД, а также средства используемых операционных систем должны обеспечивать документирование и протоколирование обрабатываемой в системе информации.

Структура базы данных должна поддерживать кодирование хранимой и обрабатываемой информации в соответствии с общероссийскими классификаторами (там, где они применимы).

Доступ к данным должен быть предоставлен только авторизованным пользователям с учетом их служебных полномочий, а также с учетом категории запрашиваемой информации.

Структура базы данных должна быть организована рациональным способом, исключающим единовременную полную выгрузку информации, содержащейся в базе данных системы.

Технические средства, обеспечивающие хранение информации, должны использовать современные технологии, позволяющие обеспечить повышенную надежность хранения данных и оперативную замену оборудования (распределенная избыточная запись/считывание данных; зеркалирование; независимые дисковые массивы; кластеризация).

При проектировании и развертывании системы необходимо рассмотреть возможность использования накопленной информации из уже функционирующих информационных систем.

Требования к программному обеспечению

Для реализации Системы, обеспечивающей реализацию функциональных возможностей, приведенных в данном документе, необходимо использование программных средств, удовлетворяющих требованиям, представленным в Таблица 1.

Таблица 1

№	Назначение программного средства	Характеристики (требования)
Сервер портала	Это решение объединяет программные компоненты, необходимые для содействия, безопасного представления специализированных данных и интерфейса для совместной работы с порталом для работников, поставщиков и заказчиков: технология порталов; возможности индивидуализации данных; функции совместной работы; анализ Web-узлов; функции управления содержимым Web-страниц. Основные особенности портала: Средства динамического HTML, настройку функций путем "перетаскивания" объектов с помощью мыши и всплывающие меню. Возможность быстро создавать комплексные приложения на основе корпоративных серверных систем. Возможность сохранять приложения портала в виде шаблонов, что обеспечивает простую настройку и внедрение. Встроенные средства редактирования содержимого портала, которое проходит стадии проверки, утверждения и развертывания. Пользователи портала могут редактировать электронные бланки в рамках бизнес-процесса и сохранять их в репозитории документов портала. Интеграция системы управления документами с Microsoft Windows и Microsoft Office обеспечивает простоту управления файлами и безопасный общий доступ к документации. Администрирование на основе политик и гибкие настройки конфигурации. Повышенная пропускная способность и поддержка до 40 000 динамических страниц портала. Дополнительные возможности персонализации позволяют использовать назначенные пользователем правила для динамического отображения или скрытия страниц и портлетов. Улучшенная поисковая система, с примененим внешних механизмов поиска.
Контент менеджер	Позволяет быстро и легко создавать, публиковать и архивировать Web-контент. Такие инновационные механизмы как индивидуализация, встроенное редактирование, управление ссылками, процессы утверждения веб-содержимого, интеграция с хранилищем документов WebSphere Portal ускоряют и упрощают публикацию веб-содержимого.
LDAP сервер	Мощная инфраструктура идентификации Lightweight Directory Access Protocol (LDAP), которая представляет собой платформу для внедрения комплексных приложений по управлению идентификацией и доступом, а также передовых архитектур ПО, таких как Web-службы. LDAP сервер представляет собой мощный, надежно защищенный и совместимый со стандартами каталог уровня предприятия для внутренних корпоративных сетей и Интернета. LDAP сервер является основой для быстрой разработки и внедрения Web-приложений, а также программ по управлению идентификацией и безопасностью с помощью соответствующих функций управления, репликации и обеспечения безопасности. С помощью LDAP сервера можно выбрать стратегию идентификации пользователей, что позволяет использовать простую аутентификацию путем ввода имени пользователя и пароля или внедрить более защищенную систему на основе цифровых сертификатов.
Сервер для управления правами доступа	Сервер для управления правами доступа - это решение для управления доступом на основе политик, предназначенное для электронного бизнеса и корпоративных приложений. Сервер позволяет организациям управлять как проводным, так и беспроводным доступом к приложениям и данным, обеспечивая возможность единого входа в систему (SSO) для авторизованных пользователей. Это решение может интегрироваться с приложениями электронного бизнеса для создания безопасной настраиваемой рабочей среды электронного бизнеса для авторизованных пользователей.
Сервер приложений	Сервер, который представляет собой среду выполнения и инструменты управления приложениями, созданными на основе J2EE и Web-служб. Он сертифицирован на соответствие стандарту J2EE и позволяет создать надёжный фундамент, способный обеспечить поддержку сложных защищённых транзакций и создавать высококачественные приложения, содержащие новую функциональность и способные интегрироваться с существующими решениями.  Конфигурация обеспечивает наличие кластерных возможностей, компонентов балансировки нагрузки с кешированием часто используемой информации и функций обеспечения высокой степени готовности в распределенных средах. Эти функции особенно важны для крупных компаний, в которых приложения обрабатывают большое количество клиентских обращений, и которые предъявляют более серьезные требования по производительности и по степени готовности.

Требования к составу, содержанию и результатам работ по созданию подсистемы

Работы по реализации функций каждой из подсистем должны проводиться в соответствии с планом работ, представленным в Таблица 2 ниже. Каждый из этапов работ должен иметь результат, обозначенный в плане работ.
