Цель занятия

1. Изучить объект диагностирования – асинхронные двигатели электроэнергетического оборудования.

2. Знать диагностическую модель и методы диагностики двигателей переменного тока.

3. Получить навыки работы с приборами и устройствами для испытаний и диагностирования асинхронных двигателей.

Общие положения

В процессе монтажа, пусконаладочных работ и эксплуатации двигатели переменного тока, например, асинхронные двигатели электроэнергетического оборудования подвергают испытаниям и диагностированию для определения работоспособности, штатного включения и безаварийной эксплуатации в соответствии требованиями главы 1.8 «Нормы приемо-сдаточных испытаний» и 6 «Нормы испытания электрооборудования» Правил устройства электроустановок (ПУЭ).

Диагностирование электрических машин, находящихся в эксплуатации, производится в соответствии с требованиями Правил технической эксплуатации электроустановок потребителей (ПТЭЭП) приложение 1 «Нормы испытания электрооборудования и аппаратов электроустановок потребителей» и документацией завода-изготовителя.

В процессе монтажа, пусконаладочных работ и эксплуатации диагностированию подвергают асинхронные двигатели с короткозамкнутым (к. з.) и фазным ротором (рисунок 1 и рисунок 2).

Достоинства асинхронных двигателей с к. з. ротором - простота конструкции и отсутствие прямого контакта между вращающейся и статической частями устройства, что обеспечивает отсутствие механического износа данных узлов (рисунок 1).

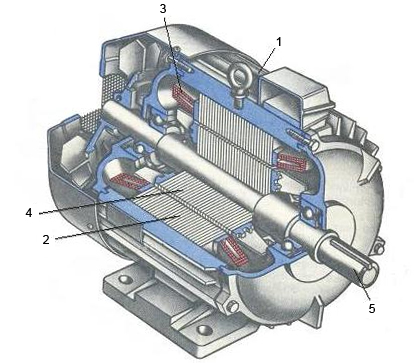

Рисунок 1 - Асинхронный двигатель с к. з. ротором в разрезе:

1 – станина; 2 – сердечник статора; 3 – обмотка статора; 4 – сердечник ротора с короткозамкнутой обмоткой; 5 – вал

Основа двигателя – обмотки статора и магнитопровод ротора, остальные детали исполняют конструктивную роль, обеспечивая необходимую прочность, охлаждение, крепление и т. п. Двигатель имеет короткозамкнутую обмотку ротора, состоящую из медных или алюминиевых стержней замкнутых с двух торцов кольцами типа «беличья клетка».

Рассмотрим конструкцию асинхронного двигателя с фазным ротором (рисунок 2).

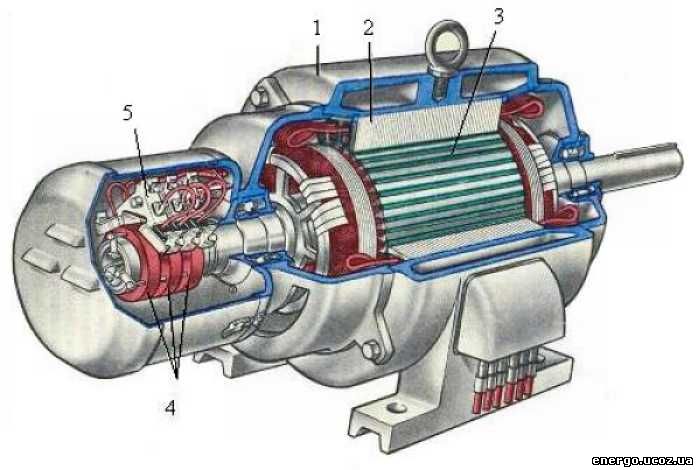

Рисунок 2 - Асинхронный двигатель с фазным ротором в разрезе:

1 – станина; 2 – обмотка статора; 3 – ротор; 4 – контактные кольца;

5 – щетки.

У асинхронного двигателя с фазным ротором обмотка ротора двигателя выполняется трёхфазной, аналогично обмотке статора, с тем же числом пар полюсов. При монтаже витки обмотки закладывают в пазы сердечника ротора и выполняют по схеме звезда. Концы каждой фазы соединяют с контактными кольцами, закреплёнными на валу ротора, и через щётки выводят во внешнюю цепь. Контактные кольца изготавливают из латуни или стали, которые изолированы друг от друга и от вала. В качестве щёток используют металлографитовые щётки, которые прижимаются к контактным кольцам с помощью пружин щёткодержателей, закреплённых неподвижно в корпусе машины.

Диагностирование и приемо-сдаточные испытания асинхронного двигателя.

Для начала приемо-сдаточных испытаний проводят диагностирование методом внешнего осмотра двигателя. На объекте диагностики проверяют:

соответствие паспортных данных техническим условиям; комплектность двигателя; наличие и содержание технической документации по монтажу и эксплуатации; заполнение подшипников смазкой до заданного уровня и отсутствие течи масла; целость изоляции и соединений видимых частей обмоток и выводов; состояние контактных колец и щеточного механизма у двигателей с фазным ротором; наличие работоспособных контрольно-измерительных приборов, защитной и сигнальной аппаратуры; надежность и качество заземления корпуса; наличие и состояние средств пожаротушения;

Диагностику двигателей переменного тока начинают методом внешнего осмотра и проверки характеристик изоляции для оценки необходимости сушки изоляции обмоток, а затем проверяют все остальные параметры и проводят испытание изоляции повышенным напряжением переменного тока. Если изоляция объекта диагностики требует сушки, то все проверки и соответствующие испытания выполняются после нее.

Вводимые в эксплуатацию асинхронные двигатели в соответствии с требованиями ПУЭ диагностируют и испытывают по этапам.

Вначале определяют возможность включения двигателей напряжением выше 1000В без сушки. Измеряют сопротивления изоляции. Проводят испытание повышенным напряжением промышленной частоты. Измеряют сопротивления постоянному току обмоток статора и ротора, а также реостатов и пускорегулировочных резисторов. Проводят измерение зазоров между сталью ротора и статора, а также зазоров в подшипниках скольжения. Выполняют измерение вибрации подшипников двигателя, а также разбега ротора в осевом направлении. Выполняют проверку работы объекта диагностики на холостом ходу и с ненагруженным механизмом, а также работу под нагрузкой.

Диагностирование возможности включения объекта без сушки.

Согласно нормативной и заводской документации объекты диагностики условно разделяют на две группы:

I - двигатели мощностью до 5МВт включительно, имеющие частоту вращения не более 1500об/мин;

II - генераторы и синхронные компенсаторы, а также машины переменного тока, не отнесенные к группе I.

Критериями оценки состояния изоляции обмоток объекта диагностики являются: сопротивление изоляции , коэффициент абсорбции , коэффициент нелинейности и характеристики токов утечки                                                (1)

где и - минимальные и максимальные ступени испытательного напряжения; и – соответствующие ступеням испытательного напряжения токи утечки. Допустимые значения величин для двигателей напряжением выше 1000В приведены в таблице 1.

Таблица 1 - Допустимые значения измеренных величин для двигателей напряжением выше 1000В

Измеряемые величины для контроля увлажненности изоляции обмоток статоров двигателей переменного тока	Допустимые значения величин для двигателей
I группа	II группа
Сопротивление изоляции обмоток К60 (замеренное через 60с после начала измерений), измеренное при температуре не ниже +100С.	Не менее значений приведенных в документации	При отсутствии заводских данныхопределяют минимальное значение сопротивления изоляции R60, МОм, при t=+750С. Если значение R60 менее 0,5МОм, за наименьшее допустимое значение R60 принимается 0,5МОм. Если значение R60 ниже +750С, то параметр умножается на коэффициент пересчета Кt:
Коэффициент абсорбции, равный отношению одноминутного сопротивления изоляции к 15-секундному значению R60/R15 при температуре измерения от 10 до 300С.	Не менее 1,2	Не менее 1,3
Характеристика токов утечки при приложении выпрямленного испытательного напряжения и коэффициента нелинейности.	Снятие характеристики производятся при условии неудовлетворительных значений R60 (Кабс). Величина токов утечки не должна превышать значений, приведенных в таблице 4. Характеристика токов утечки не должна иметь крутых изгибов, а КН должен быть не более 3.	Снятие характеристик токов утечки и определение коэффициента нелинейности обязательно. Токи утечки не должны превышать значений, приведенных в таблице 4. Характеристика токов утечки не должна иметь крутых изгибов, КН, не более 3.

Значение R60 при температуре обмотки ниже +750С, подсчитывается по формуле (2) и умножается на коэффициент пересчета КТ: t0C 10; - 0; 30; 40; 50; 60; 70; 75. КТ R60; - 9,4; 6,7; 4,7; 3,4; 2,4; 1,7; 1,2; 1,0.

При отсутствии данных минимальное значение сопротивления изоляции R60, МОм, при рабочей температуре t=+750С, определяют как

                                                                       (2)

где UНОМ - номинальное напряжение двигателя, В;

РНОМ  - номинальная мощность, кВт.

Абсолютные значения сопротивления изоляции - одной фазы обмоток статоров двигателей I группы, измеренных при температуре не ниже +100С, должны быть не менее, указанных в таблице 2.
