ТЕМА 4: Основные пожарные и аварийно спасательные автомобили общего применения.

ЗАНЯТИЕ 1: Классификация основных пожарных автомобилей общего применения. Назначение, модификация, ТТХ пожарных и аварийно-спасательных автомобилей, имеющихся на вооружении. Общие сведения о назначении и устройстве частей, агрегатов и групп механизмов основных пожарных и аварийно-спасательных автомобилей. Табель положенности пожарного инструмента и оборудования на пожарном автомобиле. Табель положенности аварийно-спасательного вооружения на аварийно-спасательном автомобиле. Испытание и ТО пожарного инструмента и оборудования.

ЗАНЯТИЕ 2: Последовательность работы на пожарных автомобилях: установка на водоисточник; подача воды из автоцистерны (отрытого водоема, водопроводной сети); перекачка воды; подача ВМП; подача компрессионной пены «NATISK»; подача воды насосом от водоема с помощью гидроэлеватора; подача воды с использованием лафетного ствола. Правила эксплуатации пожарных автомобилей. Требования безопасности при эксплуатации пожарного автомобиля общего применения.

ОСНОВНЫЕ ДОКУМЕНТЫ И ЛИТЕРАТУРА, ИСПОЛЬЗУЕМЫЕ ПРИ РАЗРАБОТКЕ КОНСПЕКТА:

- Пожарные автомобили: Учебник водителя пожарного автомобиля. – Санкт - Питербург, 2005;

- Учебник «Пожарная техника»;

- «Об утверждении норм табеля положенности ПТВ и АСО для основных и специальных пожарных автомобилей изготавливаемых с 2006 года». (Приказ МЧС России от 01.01.2001г № 000);

1. Вводная часть (10 мин.)

Построение личного состава, объявление темы и целей занятия, краткий опрос по предыдущей теме.

2. Основная часть (70 мин.)

Основные пожарные автомобили общего применения

Общее устройство пожарных автоцистерн

В зависимости от грузоподъемности базовых шасси и объема применяемых цистерн пожарные автоцистерны делятся на три группы:

1. Легкие - с объемом цистерн до 2 м3.

2. Средние - с объемом цистерн от 2 до 4 м3.

3. Тяжелые - с объемом цистерн более 4 м3.

Пожарные автоцистерны имеют конструктивное сходство и состоят из общих основных элементов агрегатов, систем и узлов (рис. 1, 2).

Рис. 1. Пожарная автоцистерана: 1 - двигатель; 2 - шасси; 3 - кабина водителя; 4 - кабина боевого расчета; 5 - цистерна; 6 - отсеки кузо­ва; 7 - кузов пожарного автомобиля; 8 - насосный отсек

Рис. 2. Общее устройство пожарной автоцистерны: 1 - кузов; 2 - цистерна-3 - бак для пенообразователя; 4 - шасси с двигателем; 5 - система дистанционного управления двигателем и сцеплением; 6 - система дополнительного охлаждения; 7 - дополнительное электрооборудование; 8 - система выпуска отработавших газов; 9 - дополнительная трансмиссия привода пожарного насоса; 10 - насосная установка

ТТХ пожарных и аварийно-спасательных автомобилей, имеющихся на вооружении

Тактико-техническая характеристика АЦ-3,0-40/2(433362)

Наименование параметра	Показатель
Базовое шасси	ЗИЛ-433362
Колесная формула	4 Ч 2
Полная масса	10000 кг
Габаритные размеры: длина ширина высота	7200 мм 2500 мм 3200 мм
Двигатель: тип мощность	карбюраторный 150 л. с.
Число мест боевого расчёта	7 человек
Максимальная скорость	90 км/ч
Ёмкость цистерны для воды	не менее 3000 литров
Ёмкость бака для пенообразователя	180 литров
Насос пожарный: тип модель расположение	центробежный двухступенчатый комбинированный НЦПК-40/100-4/400 заднее
Номинальная подача насоса: при напоре 100 м. вод. ст. при напоре 440 м. вод. ст. при совместной работе двух ступеней: - низкой - высокой	40 л/с 2 л/с 20 л/с 2 л/с
Номинальный напор на выходе насоса: нормального давления высокого давления	не менее 100 м. вод. ст. (10 кгс/см2) не менее 440 м. вод. ст. (44 кгс/см2)
Уровень дозирования пенообразователя	корректируемый

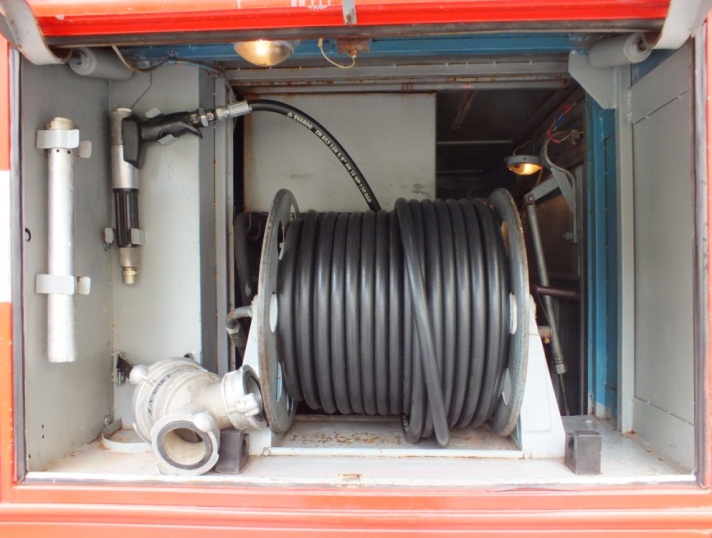

Рукавная катушка высокого давления: - длина рукава на катушке - производительность ствола-распылителя высокого давления	60 метров 0,2 ч 2 л/с
Вакуумная система	автоматическая (возможно ручное управление)
Наибольшая геометрическая высота всасывания	не менее 7,5 метров
Время всасывания с высоты 7,5 м	не более 30 с.

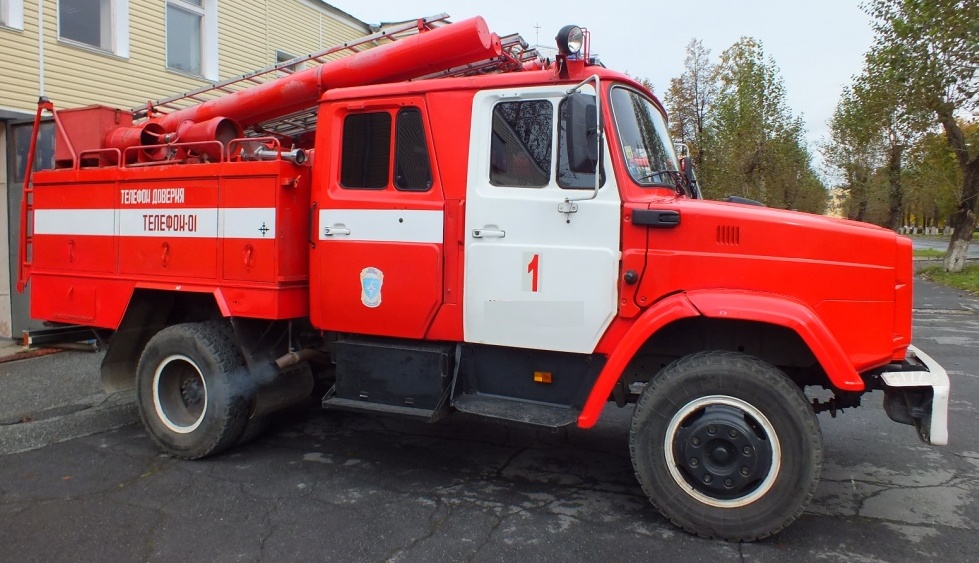

Рис. 3, 4, 5. Автоцистерна АЦ-3,0-40/2(433362).

Тактико-техническая характеристика АЦ-5,0-60(43114)20ВР

Наименование параметра	Показатель
Базовое шасси	КамАЗ-43114
Колесная формула	6 Ч 6 (имеется функция блокировки межосевого и межколёсных дифференциалов)
Полная масса	15535 кг
Габаритные размеры: длина ширина высота	8200 мм 2500 мм 3350 мм
Двигатель: тип мощность	дизельный, с турбонаддувом и интеркулером 240 л. с.
Число мест боевого расчёта	7 человек
Максимальная скорость	90 км/ч
Ёмкость цистерны для воды, не менее	5000 литров
Ёмкость бака для пенообразователя	420 литров
Насос пожарный: тип модель расположение	центробежный НПЦ-60/100 заднее
Номинальная подача насоса:	не менее 60 л/с
Номинальный напор на выходе насоса	100 + 5 м. вод. ст. (10 + 0,5 кгс/см2)
Уровень дозирования пенообразователя	корректируемый
Наибольшее число одновременно работающих воздушно-пенных стволов типа ГПС-600	до 7 стволов типа ГПС-600
Вакуумная система (дублированная): 1) 2)	устройство всасывающее газоструйное; автоматическая вакуумная система.
Наибольшая геометрическая высота всасывания	не менее 7,5 метров
Время всасывания с высоты 7,5 м	не более 40 с.
Автономная система отопления насосного отсека	имеется (автономный  отопитель «Планар»)
Автономная система отопления кабины боевого расчёта	имеется (автономный  отопитель «Планар»)
Модель переносного лафетного ствола	«АКРОН Mercury Master 1000ТМ» (Style 1346) (QПЛС = 19,0 л/с;  31,6 л/с;  50,5 л/с;  63,3 л/с)

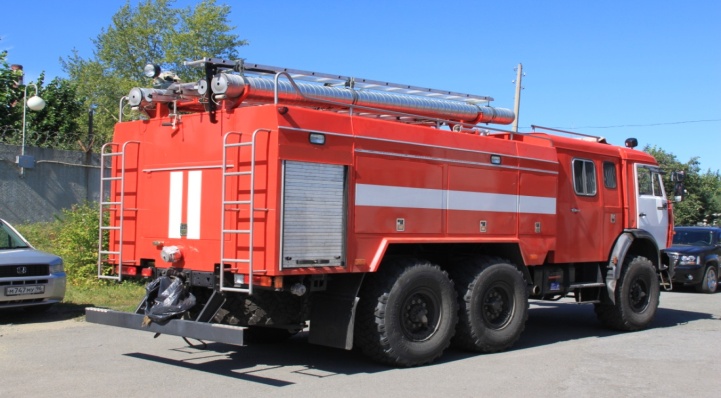

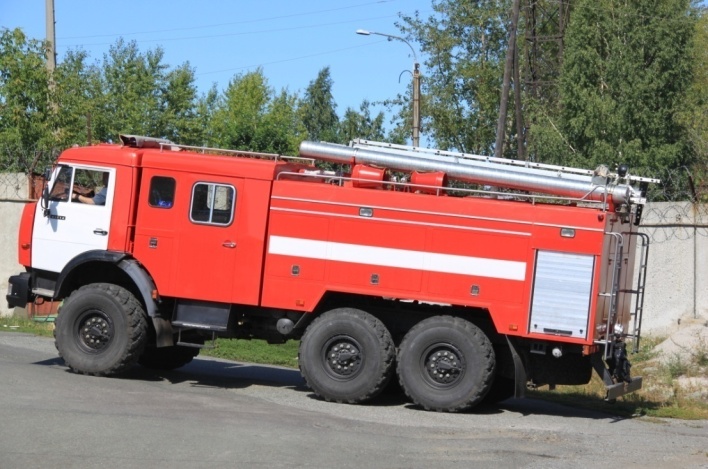

Рис. 6, 7, 8. Автоцистерна АЦ-5,0-60(43114)20ВР.

Тактико-техническая характеристика АЦ-5,0-40(43114)003ТВ

Наименование параметра	Показатель
Базовое шасси	КамАЗ-43114
Колесная формула	6 Ч 6 (имеется функция блокировки межосевого и межколёсных дифференциалов)
Полная масса	15450 кг
Габаритные размеры: длина ширина высота	8500 мм 2500 мм 3400 мм
Двигатель: тип мощность	дизельный, с турбонаддувом и интеркулером 260 л. с.
Число мест боевого расчёта	7 человек
Максимальная скорость	90 км/ч
Ёмкость цистерны для воды, не менее	5000 литров
Ёмкость бака для пенообразователя	310 литров
Насос пожарный: тип модель расположение	центробежный ПН-40УВ заднее
Номинальная подача насоса:	не менее 40 л/с
Номинальный напор на выходе насоса	100 + 5 м. вод. ст. (10 + 0,5 кгс/см2)
Уровень дозирования пенообразователя	корректируемый
Вакуумная система	устройство всасывающее газоструйное
Наибольшая геометрическая высота всасывания	не менее 7,5 метров
Время всасывания с высоты 7,5 м	не более 40 с.
Автономная система отопления насосного отсека	имеется (автономный  отопитель типа ОВ-65)
Автономная система отопления кабины боевого расчёта	имеется (автономный  отопитель «Webasto»)

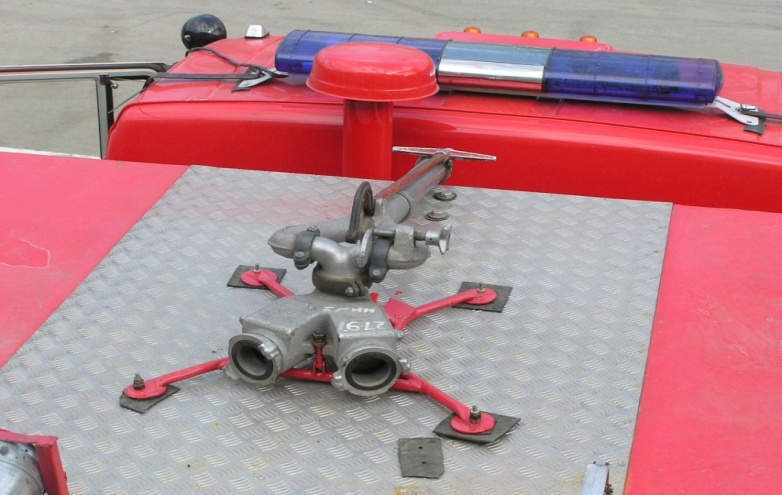

Модель стационарного лафетного ствола	СЛС-20
