После выполнения расчетов длин регенерационных участков для разных видов кодов, оценим их применение на других видах кабелей. (ТПП 10×1×0,4, КСПП 1×4×0,9/1,20, МКС 1×4×0,9/1,2, ЗКП 1×4×0,9/1,2).

Из графика (рисунок 11) видно, что при наиболее благоприятных обстоятельствах (со­стояние кабеля соответствующее нормам), длины регенерационных участков могут доходить до 26 км, что соответствует примерно пяти длинам РУ сис­тем передач ИКМ-30С.

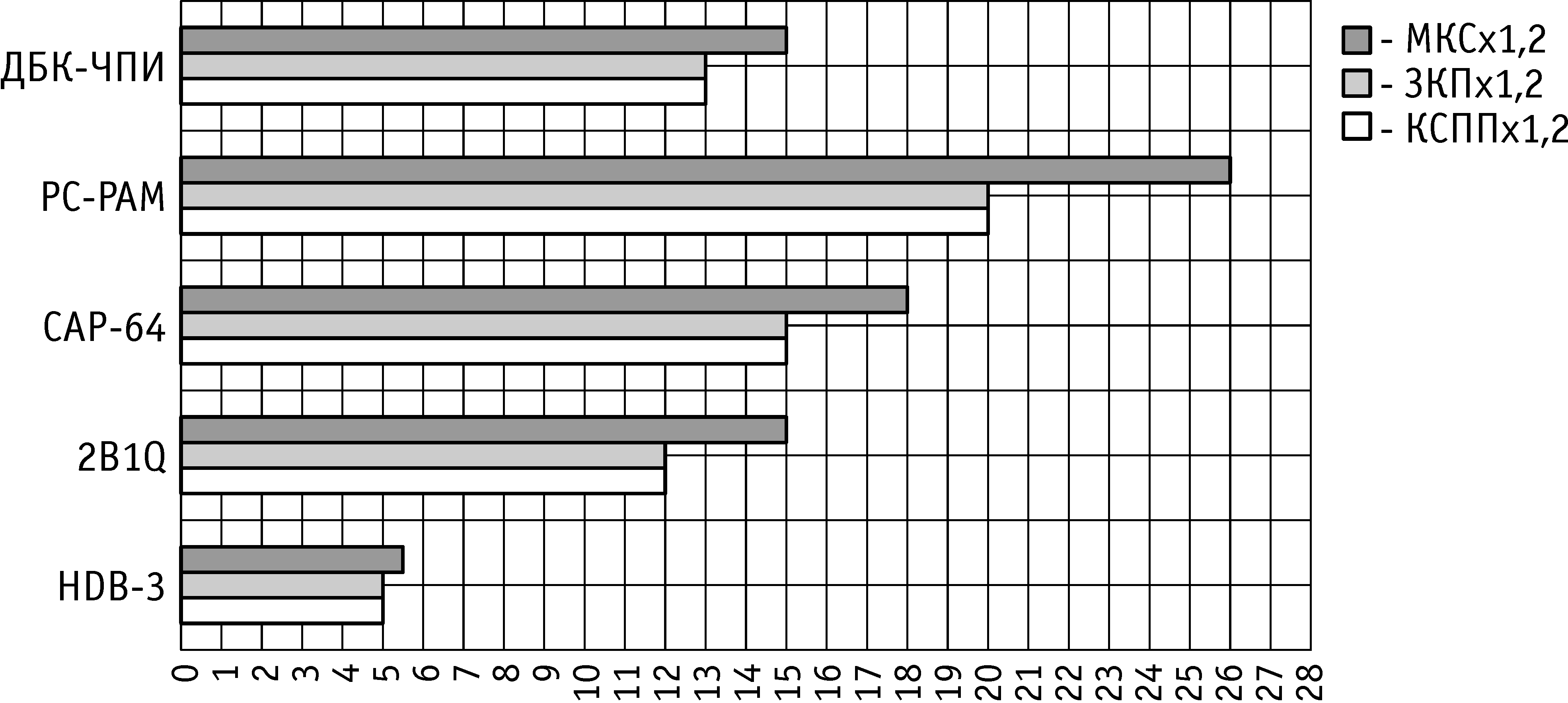

Рисунок 11  Длина регенерационного участка для различных кодов
при работе на местном участке первичной сети

Далее в третьей главе рассматриваются некоторые аспекты практического применения линейного кода ДБК-ЧПИ.

Цифровой линейный тракт с использованием кода ДБК-ЧПИ реализован в серийно выпускаемой аппаратуре цифровой системы передачи ИКМ-7ТМ.

Полученные практические результаты подтверждают правильность расчетов, произведенных по предлагаемой методике и перспективность использования линейного кода ДБК-ЧПИ при организации цифровых линейных трактов внутризоновых и местных сетей связи.

Аналитический обзор и сравнительный анализ методов повышения эффективности использования действующих участков внутризоновой сети ЕСЭ РФ с использованием кода ДБК-ЧПИ позволяют сделать следующие выводы:

    применение линейных кодов ДБК-ЧПИ позволяет существенно повысить длину регенерационных участков цифровых линейных трактов по сравнению с используемыми на сети двух - и трехуровневыми кодами; цифровые линейные тракты, предназначенные для передачи цифровых потоков Е1, могут быть модифицированы путем использования метода АДИКМ для кодирования речи и применения линейного кода ДБК-ЧПИ таким образом, что число цифровых каналов для передачи телефонных сообщений увеличивается в 4 раза по сравнению со стандартным потоком Е1; на существующих аналоговых линейных трактах кабельных и воздушных линий связи могут быть организованы цифровые каналы с помощью специализированных систем передачи с гибким мультиплексированием, причем число цифровых каналов будет определяться качественными параметрами существующих линейных трактов; для реализации специализированных ЦСП внутризоновых сетей существуют прототипы, выпускаемые в России; наиболее перспективным направлением внедрения рассмотренных методов является реализация их в рамках программы «Электронная Россия».

В четвертой главе рассматриваются возможности использования линейных сигналов класса ДБК-ЧПИ-n на цифровых сетях ЕСЭ и способ их технической реализации.

НЕ нашли? Не то? Что вы ищете?

В главе рассмотрен алгоритм формирования линейного сигнала с ДБК-ЧПИ-n на примере формирования кодов ДБК-ЧПИ-3 и ДБК-ЧПИ-4.

На основе алгоритма формирования кода ДБК-ЧПИ, который в классификации кодов ДБК-ЧПИ-n, будет иметь индекс n = 2 (ДБК-ЧПИ-2), построим код ДБК-ЧПИ-3, для этого увеличим длительности элементарной посылки на один тактовый интервал Δt, т. е. увеличим период сигнала и тем самым уменьшим тактовую частоту цифрового линейного сигнала в 3 раза по сравнению с транспортируемым двоичным сигналом. Таким образом, получим три варианта элементарных трехуровневых посылок для линейного сигнала с ДБК-ЧПИ-3 с T3 = 3Δt⋅2. Вариант построения линейного кода ДБК-ЧПИ-3 показан на рисунке 12.

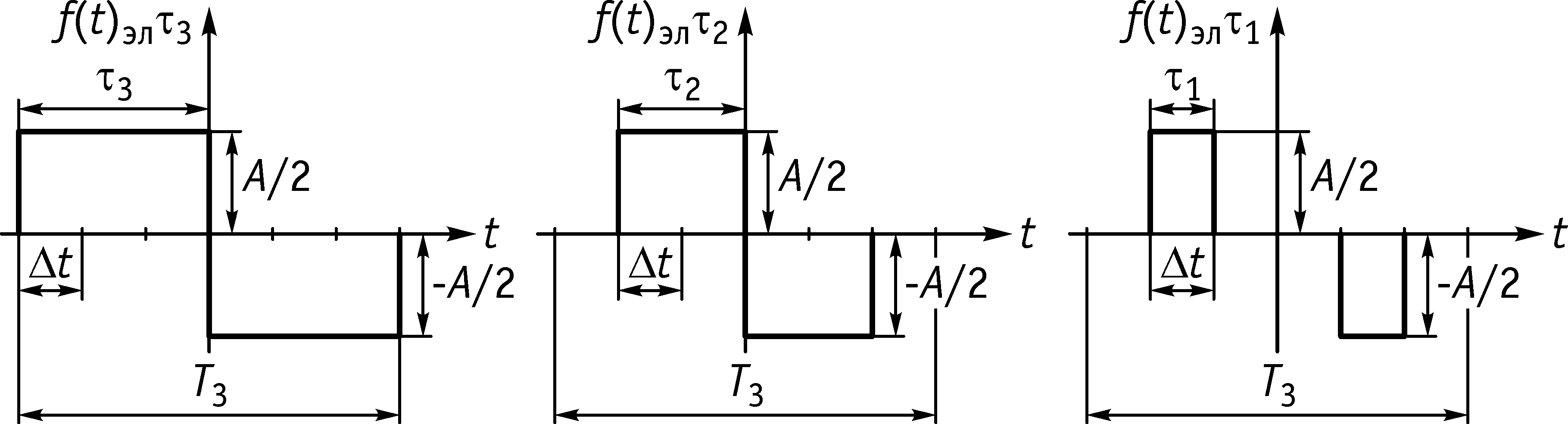

Рисунок 12  Элементарные трехуровневые посылки кода ДБК-ЧПИ-3

Таким образом, увеличивая период линейного сигнала с ДБК-ЧПИ-n, длительность единичной посылки будет увеличиваться (при следовании серии 1111111…), а через n тактовых интервалов сигнала типа RZ будет происходить инвертирование последующей однородной посылки ДБК-ЧПИ-n.

Для определения влияния изменившегося алгоритма формирования линейного кода на энергетический спектр определим его состав. Основываясь на методике расчета, приведенной в главе 2 и имея в виду очевидный факт изменения тактовой частоты цифрового линейного сигнала (по отношению к транспортируемому по ЦЛТ исходному двоичному сигналу в формате RZ в 3 раза), приведем выражение для энергетического спектра :

               (11)

Из рисунка 13 видно, что основная мощность линейного сигнала ДБК-ЧПИ-3 сосредоточена в полосе частот от 0 до ωT/3, а максимум энергетического спектра имеет место на частоте ωT/6.

Аналогично определяется вид линейного сигнала ДБК-ЧПИ-4 и его энергетический спектр (12), приведенные на рисунках 14, 15.

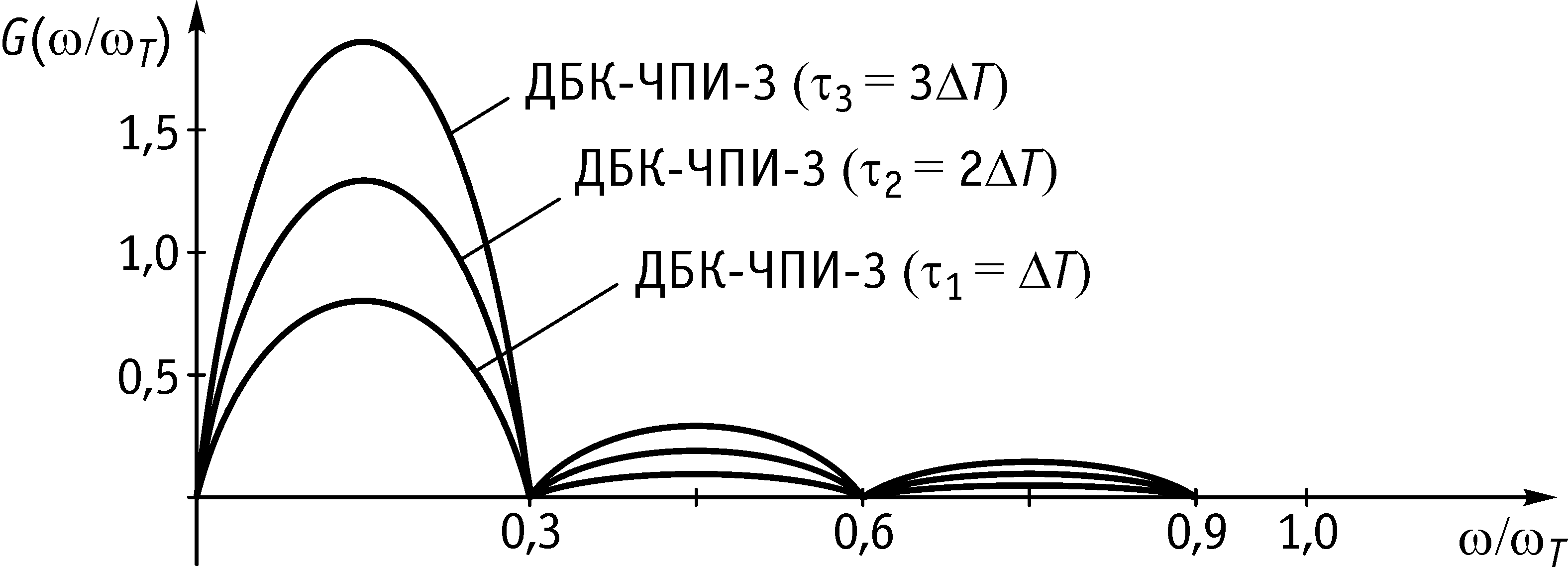

Рисунок 13  Энергетический спектр линейного кода ДБК-ЧПИ-3

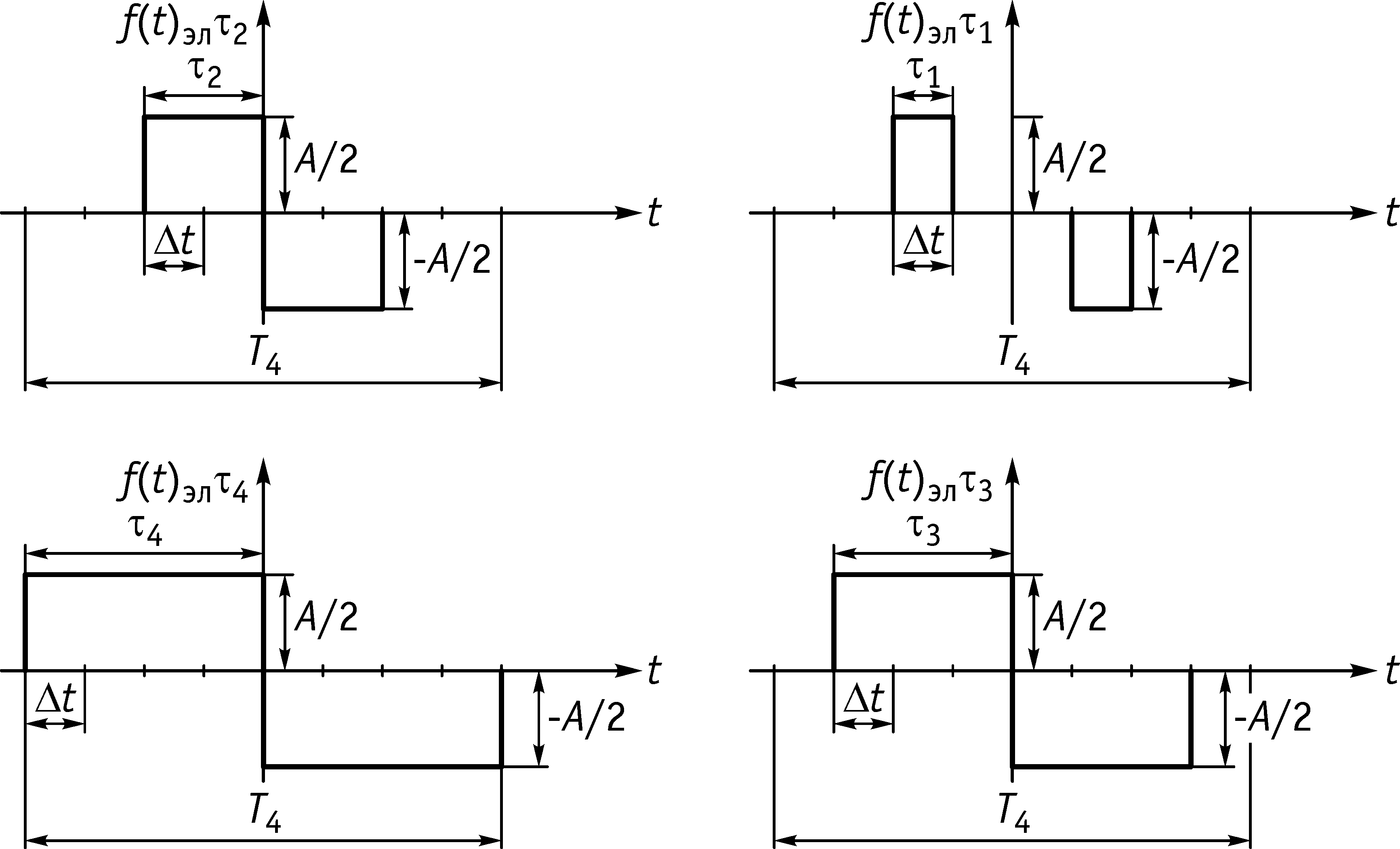

Рисунок 14  Элементарные трехуровневые посылки кода ДБК-ЧПИ-4

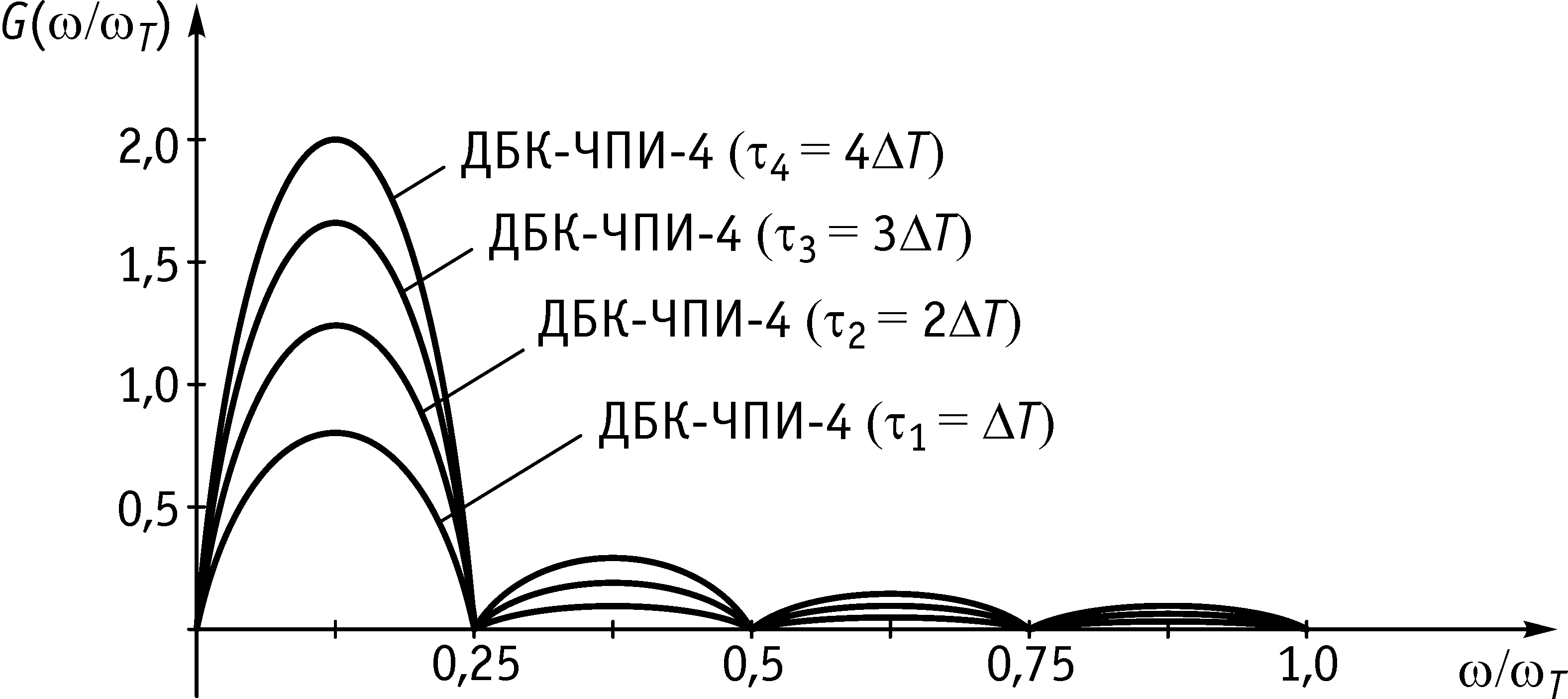

Рисунок  15  Энергетический спектр линейного кода ДБК-ЧПИ-4

       .        (12)

Основная мощность линейного сигнала ДБК-ЧПИ-4 сосредоточена в полосе частот от 0 до ωT/4, а максимум энергетического спектра имеет место на частоте ωT/8.

Расчет длины регенерационного участка для линейных сигналов с ДБК-ЧПИ-4 базируется на методике, приведенной в главе 3, согласно которой рассчитываются допустимая защищенность и ожидаемая защищенность на входе одиночного регенератора в зависимости от длины регенерационного участка Lру. Точка пересечения двух графиков Аз доп рег и Аз. ож рег определяет максимальную длину для кабеля с заданными параметрами переходного затухания на ближний конец А0 и километрического затухания α при передаче (транспортировке) по ЦЛТ первичного цифрового потока Е1.

Результаты расчетов Аз доп и Аз. ож для различных типов применяемых симметричных электрических кабелей связи, приведены на рисунках 16-18.

Как видно из приведенных графиков, применение кода ДБК-ЧПИ-4 обеспечивает почти 2-х кратное увеличение длины регенерационного участка по сравнению с кодом ДБК-ЧПИ (или ДБК-ЧПИ-2).

Далее рассматриваются способы технической реализации преобразователей кодов ДБК-ЧПИ-4 на передаче и приеме.

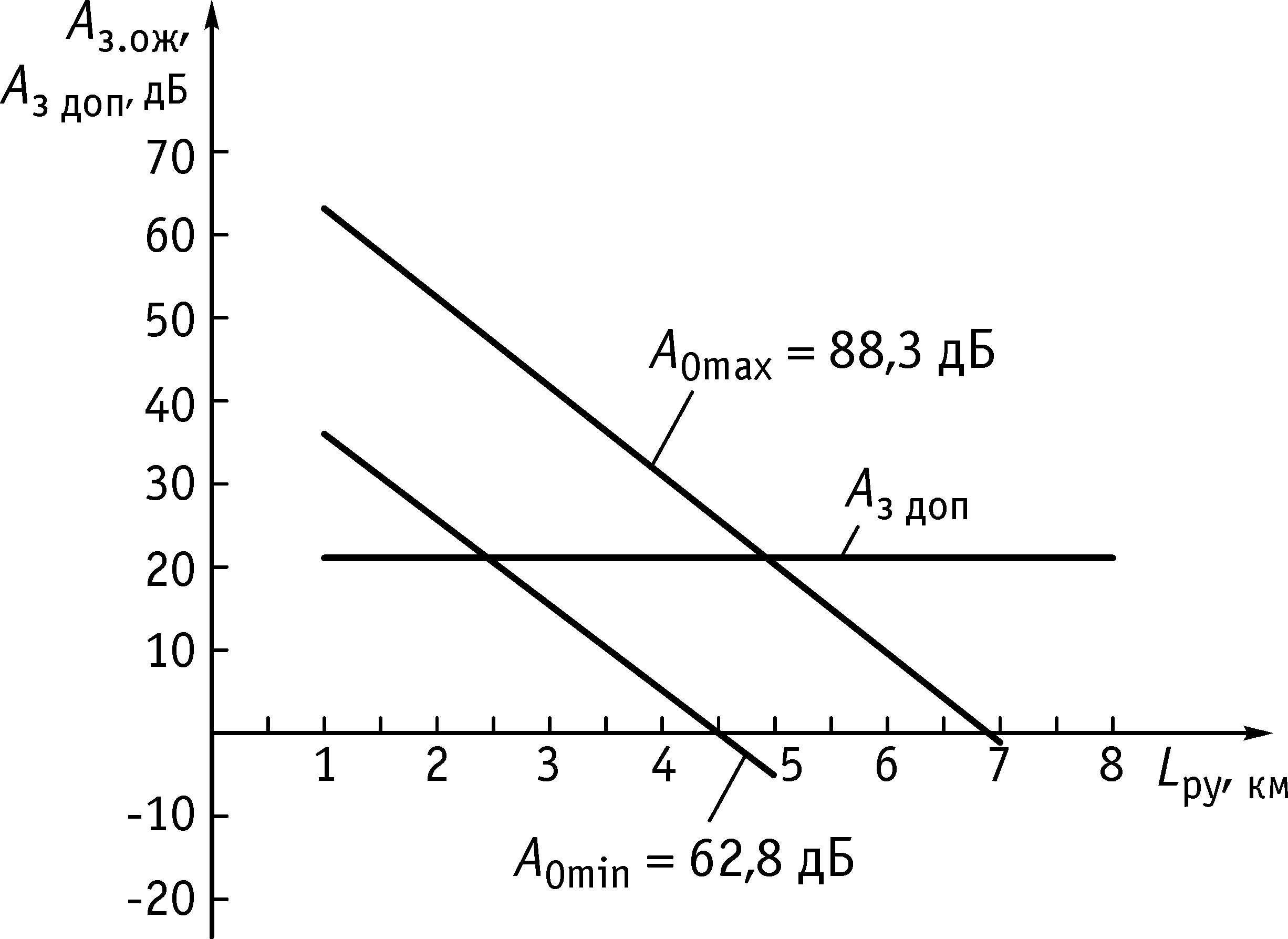

Рисунок 16  График зависимости допустимой и ожидаемой защищенности от длины регенерационного

участка кабеля
ТПП 10×2×0,4 для кода ДБК-ЧПИ-4

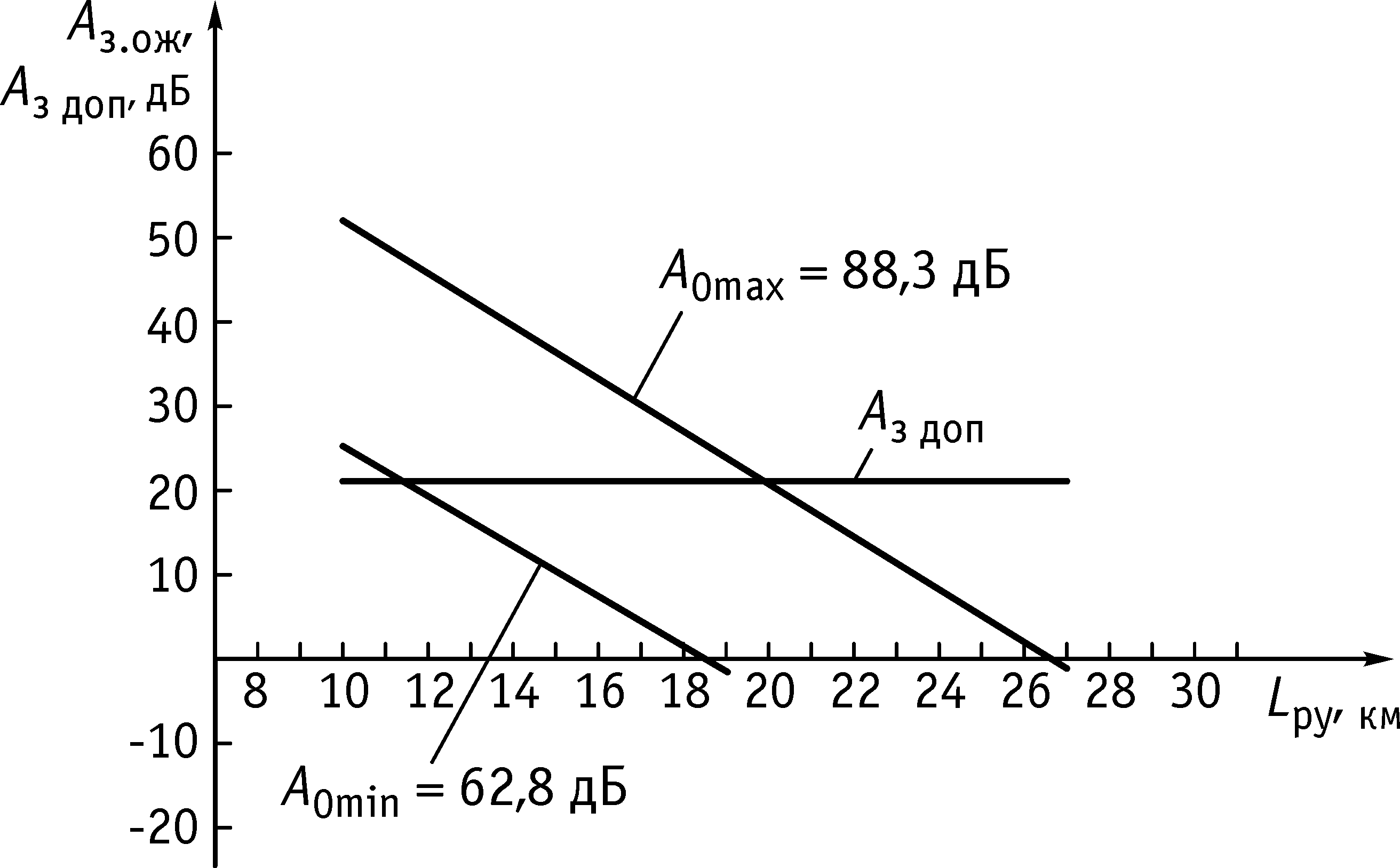

Рисунок 17  График зависимости допустимой и ожидаемой защищенности от длины регенерационного

участка кабеля КСПП 1×4×1,2

для кода ДБК-ЧПИ-4

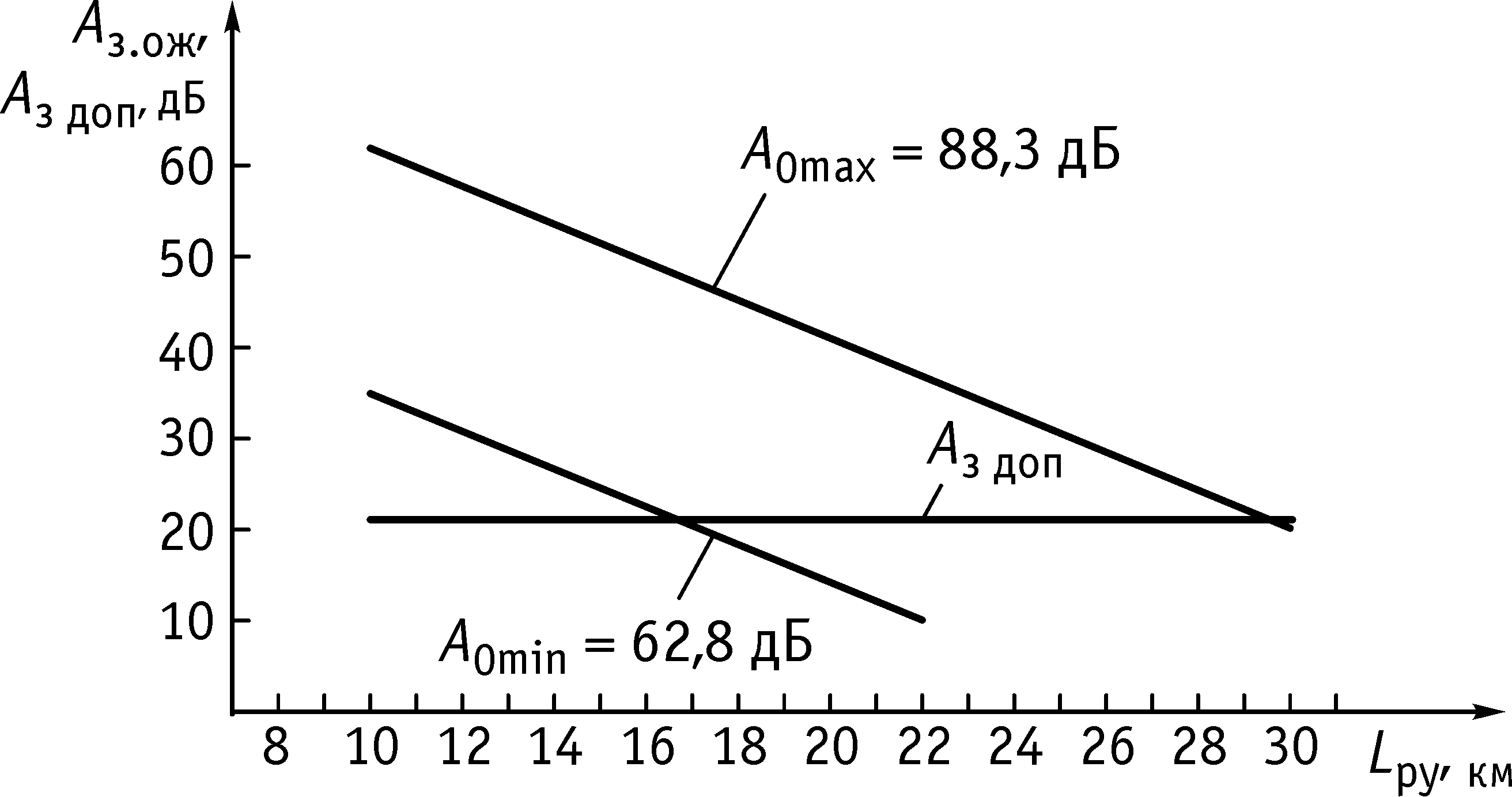

Рисунок 18  График зависимости допустимой и ожидаемой защищенности от длины
регенерационного участка кабеля МКС 1×4×1,2 для кода ДБК-ЧПИ-4

Для реализации предложенного алгоритма формирования ДБК-ЧПИ-4 требуется, чтобы преобразователь кода производил анализ поступающих сигналов на интервалах длительностью четыре тактовых интервала. Это необходимо для формирования посылок разной длительностью и инвертирования группы символов. На рисунке 19 показаны 16 вариантов дешифраторов, реализующих преобразование 24 вариантов кодовых комбинаций, поступающих на вход преобразователя кода. Необходимо учитывать, что для нормальной работы системы синхронизации, необходимо чтобы в поступающем цифровом потоке были исключены длинные серии нулей. Для этого поток в коде RZ необходимо скремблировать, т. е. изменить статистическую структуру сигнала, т. о. чтобы вероятности появления «1» и «0» были равны.

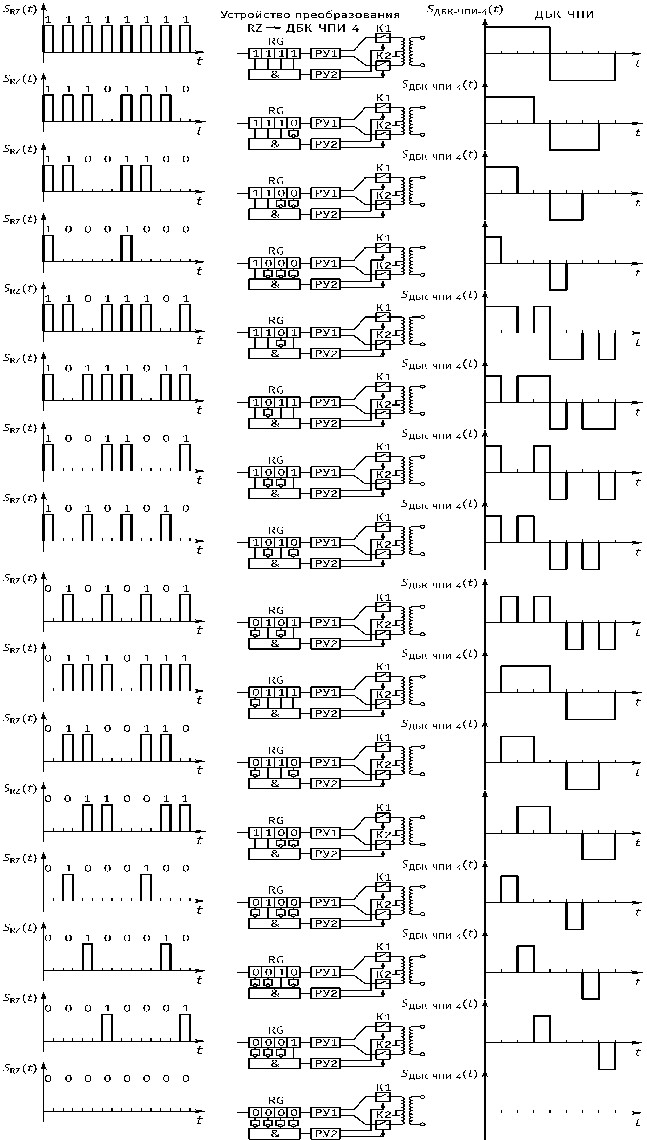

Рисунок 19  Реализация преобразователя кода ДБК-ЧПИ-4 на передаче

Информационный сигнал в коде RZ поступает в регистр, где четыре разряда кода записываются и в параллельном коде передаются в схему «И». Данная схема, срабатывая при поступлении на вход четырех единиц, передает управляющий сигнал на РУ2 – решающее устройство. На выходе RG сформированный код ДБК передается на решающее устройство (РУ1) для подачи на один из управляющих ключей (К1, К2). При записи 4-х разрядов кода РУ2 подключает К1, тем самым образуя движение тока по часовой стрелке обмотки трансформатора и создавая положительный импульс. При поступлении такой последовательности (по структуре), вновь сработавшая схема «И» и РУ2 подключит К2, тем самым образуя движение тока против часовой стрелке, т. е. сформирует отрицательный импульс ДБК-ЧПИ-4.

Для преобразования линейного сигнала в коде ДБК-ЧПИ-4 на приеме необходимо преобразовать последовательность с ЧПИ в однополярную (рисунок 20) и в соответствии с алгоритмом формирования на передаче сформировать исходную последовательность в коде ДБК, а затем известными методами, преобразовать код ДБК в исходный двоичный сигнал в формате RZ.

Рисунок 20  Преобразователь кода с ЧПИ

В настоящее время развитие современных цифровых телекоммуникационных сетей осуществляется с использованием передовых информационных технологий, основанных на использовании оптических цифровых линейных трактов. Однако при этом электрические цифровые тракты являются и, в будущем, будут являться существенной компонентой первичной сети Единой Сети Электросвязи Российской Федерации. Более того, в некоторых регионах (Западная, Восточная Сибирь, Забайкалье) цифровые внутризоновые и местные первичные сети, включая сети xDSL, функционируют в основном с использованием электрических цифровых линейных трактов. В этой связи актуальным является вопрос о выборе цифровых линейных сигналов, позволяющих с наибольшей эффективностью «транспортировать» стандартные цифровые потоки PDH по существующим электрическим цифровым линейным трактам. В качестве критерия эффективности наиболее целесообразным представляется использовать показатель, который можно назвать удельным транспортным коэффициентом линейного сигнала Kтлс и определяемым, как отношение скорости передачи исходного двоичного сигнала Bдс к минимально-требуемой полосе частот цифрового линейного тракта ΔFцлт необходимого для его передачи с использованием данного линейного сигнала
