Адаптированные для энергоблоков 1,2 Калининской АЭС у-алгоритмы управления мощностью и распределением энерговыделения реактора

                               Приложение

                                               к Решению № КЛНАЭС

АДАПТИРОВАННЫЕ ДЛЯ ЭНЕРГОБЛОКОВ 1,2 КАЛИНИНСКОЙ АЭС У-АЛГОРИТМЫ УПРАВЛЕНИЯ МОЩНОСТЬЮ И РАСПРЕДЕЛЕНИЕМ ЭНЕРГОВЫДЕЛЕНИЯ РЕАКТОРА

Для внедрения адаптированных У-алгоритмов на 1,2 энергоблоках необходимо принять следующие изменения:

- кроме 10 и 5 групп ОР СУЗ для управления полем энерговыделения дополнительно использовать 9 и 8 группы ОР СУЗ;

- перенести передачу движения при движении групп ОР вниз с 20% на 50% высоты активной зоны;

- расчёт офсета производить как , где NB и NН – текущие значения мощности верхней и нижней половин активной зоны, соответственно; N=NB + NН;

- при управлении полем энерговыделения использовать, описанные ниже алгоритмы.

Контроль энерговыделения.

Энерговыделение активной зоны характеризуется скалярными величинами и массивами чисел – распределениями. Распределения задаются по ячейкам активной зоны (j) или (i, j), где i – номер ТВС, j – номер высотного слоя (от низа активной зоны).

Параметры энерговыделения:

N – текущая мощность реактора (предоставляется СВРК).

Nном – номинальная мощность реактора (3000 МВт).

Nпов – повышенная мощность реактора (3120 МВт).

Nдоп – мощность реактора, максимально-допустимая при текущем состоянии оборудования.

Qlijk – максимальное линейное энерговыделение в j слое k твэл i ТВС, Вт/см (предоставляется СВРК).

Qlijkдоп – максимально допустимое значение линейного энерговыделения в j слое k твэл i ТВС, Вт/см (предоставляется СВРК).

Kvij – относительное энерговыделение в ячейке (i, j) активной зоны, равное отношению мощности энерговыделения в данной ячейке к средней мощности (предоставляется СВРК).

Kvijдоп – максимально допустимое значение Kvij на мощности Nдоп (предоставляется СВРК для каждой ячейки активной зоны1).

Kv = maxKvij – коэффициент неравномерности распределения энерговыделения по объёму активной зоны (предоставляется СВРК).

Kqi – относительная мощность энерговыделения i ТВС, равная отношению её мощности к средней мощности ТВС (предоставляется СВРК).

Kq = maxKqi – коэффициент неравномерности распределения энерговыделения по ТВС (предоставляется СВРК).

Kqдоп – максимально допустимое Kq на мощности Nдоп.

АО – мгновенный аксиальный офсет, отвечающий текущему распределению ксенона (предоставляется СВРК)

,

где NB и NН – текущие значения мощности верхней и нижней половин активной зоны, соответственно; N=NB + NН.

АО* – равновесный аксиальный офсет, отвечающий равновесному (стационарному) распределению ксенона (предоставляется СВРК,  см. ниже п.3).

Ограничение интегральной мощности энерговыделения активной зоны:

N ≤ Nдоп

Ограничение относительного энерговыделения на мощности N≤Nдоп:

Qlijk ≤ Qlijkдоп,

Kvij ≤ ψ⋅Kvijдоп,

Kq ≤ ψ⋅Kqдоп,

где ψ=1/(0.83⋅N/Nдоп+0.17).

Функция ψ задаёт консервативную зависимость предельных значений Kvij и Kq от текущей мощности реактора (см. ниже п.3 и рисунок 4).

Управляющие воздействия. Движение органов регулирования (ОР). ОР могут перемещаться с рабочей скоростью 2 см/с, индивидуально или в составе групп ОР (рисунок 1), а также падать под действием силы тяжести. Минимальный шаг перемещения ОР – 2 см. При движении с рабочей скоростью предельное верхнее и нижнее положения ОР находятся соответственно на верхнем (ВКВ) и нижнем (НКВ) концевых выключателях, при падении ОР нижнее предельное положение – на нижнем жёстком упоре (НЖУ). На рисунке 2 показано расположение ВКВ, НКВ, НЖУ относительно активной зоны. Изменение положения ОР в индивидуальном и групповом режимах обеспечивает изменение мощности и распределения энерговыделения. Извлечение/погружение ОР обеспечивает увеличение/снижение мощности реактора и увеличение/снижение мощности ТВС, в которых перемещаются ОР, и их ближайшего окружения, а также увеличение/снижение локальной мощности энерговыделения участков топливных элементов (твэл/твэг)  вблизи нижней границы поглощающих стержней ОР. При движении группы ОР СУЗ от ВКВ вниз значение офсета уменьшается. При достижении некоторой точки, расположенной обычно ниже середины активной зоны, движение группы вниз приводит к увеличению офсета. Эта точка называется «точкой переворота офсета». Её расположение может зависеть от топливной загрузки и момента выгорания топливной кампании. Таким образом, движение нижней границы поглощающих стержней ОР в направлении этой точки уменьшает значение офсета, движение в направлении от неё увеличивает значение офсета. Наличие эффекта «переворота офсета» следует учитывать при управлении ксеноновыми процессами. В ручном и автоматическом режимах обеспечивается перемещение одной группы без передачи движения и перемещение групп с передачей движения. Передача движения происходит на 50% или 100% высоты активной зоны (топливного столба) соответственно при движении групп вниз или вверх. В условиях нормальной эксплуатации для управления используются четыре «управляющие» группы с номерами: 5, 8, 9, 10 (рисунок 1). При движении управляющих групп должна сохраняться следующая последовательность: Н8≥Н9≥Н10. Использовать 5 группу допускается при нахождении 8, 9 групп ОР СУЗ на ВКВ. Допускается снижение мощности реактора за счёт погружения групп ОР СУЗ в штатной последовательности без ограничения их конечного положения, после чего в течение 12 часов все погруженные группы, кроме группы 10, должны быть извлечены на ВКВ, а группа 10 переведена в допустимый интервал положений (рисунок 3). Для подавления аксиальных ксеноновых колебаний при работе на постоянном уровне мощности допускается погружение управляющих групп, на время не более 12 часов, с соблюдением ограничений: H8≥90%, H9≥80%, H10≥70% или  Н5≥60% при условии, что H8=ВКВ, H9=ВКВ, H10≥70%. По сигналу АЗ-3 обеспечивается автоматическая разгрузка реактора последовательным погружением групп с передачей движения. Для подавления или предупреждения ксеноновых колебаний допускается погружение одного ОР, принадлежащего управляющей группе, на время не более 6 часов. По сигналу УРБ обеспечивается ускоренная автоматическая разгрузка реактора за счёт падения группы УРБ. По сигналу АЗ-1 обеспечивается остановка реактора за счёт падения всех групп. Водообмен.

Уменьшение или увеличение концентрации борной кислоты в теплоносителе первого контура (водообмен) соответственно вводом дистиллята или концентрата борной кислоты (концентрата) обеспечивает соответственно увеличение или снижение мощности реактора при незначительном воздействии на распределение энерговыделения. В ходе кампании эффективность воздействия ввода дистиллята снижается до нуля (поскольку находится в прямой зависимости от концентрации борной кислоты в теплоносителе).

Перекомпенсация управляющих воздействий.

При условии поддержания постоянной мощности реактора перемещение группы ОР должно компенсироваться изменением концентрации борной кислоты или движением другой группы ОР. В последнем случае группы должны перемещаться в противоположных направлениях, при этом меняется дистанция групп – расстояние по вертикали между нижней границей поглотителя ОР.

Информационная поддержка оператора. Оператор использует специальные средства информационной поддержки на основе предоставляемых на мониторах СВРК данных о текущем состоянии и предыстории реактора. В составе СВРК работает программа ИР (Имитатор Реактора), обеспечивающая функции расчётного контроля и прогнозирования состояния реактора. Ориентированные на управление энерговыделением активной зоны форматы представления информации на мониторах СВРК содержат:

графики изменения мощности реактора, мгновенного и равновесного значений офсета, прогнозируемого офсета, положения групп ОР, расчётной и измеренной концентрации борной кислоты в теплоносителе, прогнозируемой критической концентрации борной кислоты в теплоносителе; численные текущие значения прогнозируемой скорости ввода в первый контур дистиллята/концентрата для компенсации ксеноновых процессов отравления/разотравления; численные текущие значения положения управляющих групп ОР, средней входной температуры и подогрева теплоносителя в активной зоне, реактивности, значения Kv и Kq; профиль высотного распределения мощности энерговыделения (значения Kvij - средние и максимальные по активной зоне, а также по отдельным ТВС) и его предельно-допустимые значения; картограммы распределения мощности энерговыделения – Kqi и Kvij; фазовые диаграммы (Kq-мощностная, Kv-мощностная, офсет-мощностная, офсет-офсетная); текстовые сообщения (подсказки, рекомендации, предупреждения).

Для остановленного реактора оператору предоставляется расчётная информация, полученная с учётом протекания в активной зоне ксеноновых и самариевых процессов:

текущее значение реактивности (глубина подкритичности); текущее значение пусковой концентрации борной кислоты; текущее значение критической концентрации борной кислоты.

Kq-мощностная и Kv-мощностная диаграммы (рисунок 5) строятся в осях мощности (N) и соответственно Kq или Kvij. Содержат текущую фазовую точку, допустимую и запрещённую области. Поддержание фазовой точки в допустимой области соответствует поддержанию допустимых значений Kq, Kvij. Для каждой ячейки активной зоны (i, j) предоставляется отдельная Kv-мощностная диаграмма. Офсет-мощностная фазовая диаграмма (рисунок 6) строится в осях мощности (N) и мгновенного офсета (АО). Содержит оптимальные траектории, рекомендуемую область, область допустимой мощности. Перемещение фазовой точки по оптимальной траектории отвечает наименьшим изменениям локальной тепловой нагрузки на твэлы. Поддержание фазовой точки в рекомендуемой области ограничивает изменение локальной нагрузки в допустимых пределах. Офсет-офсетная фазовая диаграмма (рисунок 7) строится в осях мгновенного (АО) и равновесного (АО*) офсета. Мгновенный офсет отвечает текущему распределению концентрации ксенона в активной зоне. Равновесный офсет отвечает равновесному распределению ксенона. Стационарным состояниям реактора отвечают точки на диагонали диаграммы (АО=АО*). Рекомендуемая область соответствует рекомендуемой области офсет-мощностной диаграммы для текущего значения мощности. Ксеноновые процессы. Интегральные ксеноновые процессы. Изменение мощности реактора вызывает переходной ксеноновый процесс, связанный с изменением общего количества ядер 135Xe в активной зоне и соответствующим изменением реактивности. Характерной особенностью изменения реактивности, при ненулевой исходной концентрации ксенона, является наличие экстремума. По характеру доминирующих эффектов различают следующие основные этапы ксеноновых переходных процессов:

выгорание ксенона – рост реактивности после подъёма мощности (концентрация 135Xe уменьшается за счёт поглощения нейтронов); отравление – уменьшение реактивности непосредственно после снижения мощности или после подъёма мощности и достижения максимума реактивности в ходе выгорания ксенона (концентрация 135Xe увеличивается за счёт распада ядер 135I); разотравление – рост реактивности после достижения минимума в ходе отравления в результате снижения мощности (распад ядер 135Xe).

Для поддержания постоянной мощности в ходе ксеноновых процессов изменение концентрации 135Xe компенсируют изменением содержания поглотителя в активной зоне путём водообмена и/или перемещения групп ОР. Пространственные ксеноновые процессы. Аксиальные ксеноновые колебания. Изменение офсета при постоянной мощности реактора и отсутствии движения ОР (дрейф офсета) свидетельствует о наличии аксиальных ксеноновых колебаний. Свободные ксеноновые колебания (длительный дрейф офсета) имеют характер синусоидальных колебаний величины мгновенного офсета АО относительно точки равновесного офсета АО* с периодом T~28-30 часов. В начале кампании свободные ксеноновые колебания затухают, в конце кампании могут наблюдаться расходящиеся колебания. Этап увеличения/уменьшения офсета называют «восходящей»/«нисходящей» фазой аксиальных ксеноновых колебаний. Основные причины возникновения аксиальных ксеноновых колебаний:

Начальное возмущение офсета. Положительное или отрицательное приращение офсета (в результате перемещения групп ОР или изменения мощности) возбуждает соответственно восходящую или нисходящую фазу колебаний. Если внесено возмущение офсета в фазе с уже существующими колебаниями, то это увеличивает их интенсивность.

Уменьшение мощности. Уменьшение мощности при неизменном положении ОР СУЗ вызывает начальное увеличение офсета и восходящую фазу колебаний. Если увеличение офсета скомпенсировано погружением группы ОР СУЗ, то начальная фаза ксеноновых колебаний определяется исходной формой высотного распределения йода. Непосредственно после снижения мощности доминирует процесс распада йода и увеличения концентрации ксенона, поэтому для исходного стационарного состояния с отрицательным/положительным значением офсета снижение мощности возбуждает восходящую/нисходящую фазу ксеноновых колебаний. При исходном наличии ксеноновых колебаний снижение мощности ведёт к увеличению их интенсивности (максимально – в точках перегиба временного графика офсета (АО=АО*), минимально – в точках экстремума).

Увеличение мощности. Увеличение мощности при неизменном положении ОР СУЗ вызывает начальное уменьшение офсета и нисходящую фазу колебаний. Непосредственно после увеличения мощности доминирует процесс выгорания ксенона, поэтому фаза ксеноновых колебаний определяется начальным изменением офсета: отрицательное или положительное приращение офсета возбуждает соответственно нисходящую или восходящую фазу ксеноновых колебаний.

Диаметральные ксеноновые колебания. Несимметричное увеличение Kqi в отдельной группе ТВС и снижение Kqi в диаметрально противоположной части активной зоны, при постоянной мощности реактора и отсутствии движения ОР, свидетельствует о наличии диаметральных ксеноновых колебаний. Основные причины возникновения диаметральных ксеноновых колебаний:

несимметричное перемещение ОР, в частности, падение одного ОР или извлечение ранее упавшего ОР; отключение или включение ГЦН.

Алгоритмы управления в условиях нормальной эксплуатации. Поддержание постоянного уровня мощности. При работе реактора на стационарном уровне мощности уменьшение запаса реактивности из-за выгорания топлива компенсируется периодическим вводом в первый контур чистого конденсата. Между моментами ввода дистиллята уменьшение запаса реактивности компенсируется снижением входной температуры теплоносителя за счёт обратных связей, либо автоматическим извлечением 10 группы под действием АРМ. Периодический ввод в первый контур дистиллята производится таким образом, чтобы поддерживать эти параметры в допустимом диапазоне значений. Интегральные ксеноновые переходные процессы компенсируют водообменом и движением управляющих групп с учётом необходимости управления распределением энерговыделения. Офсет поддерживают в пределах рекомендуемой области офсет-мощностной диаграммы, при необходимости выполняют подавление ксеноновых колебаний (п. 5.3.3). Изменение мощности. Планирование изменения мощности. С помощью программы «Имитатор Реактора», делают прогноз конечного состояния реактора, выбирают конечное положение 10 группы, определяют конечное стационарное значение офсета в пределах рекомендуемой области. Конечную точку на офсет-мощностной диаграмме рекомендуется выбирать вблизи оптимальной фазовой траектории, проходящей через начальную точку. Ручной и автоматический режим изменения мощности. Ручной режим. При отключенном АРМ мощность реактора изменяют за счёт: водообмена, движения групп, ксеноновых процессов. При этом регулятор ТГ (режим «РД») соответственно изменяет электрическую мощность, поддерживая постоянное давление пара. Автоматический режим. Регулятор ТГ (режим «РМ») автоматически, с заданной скоростью изменяет электрическую мощность ТГ, при этом АРМ (режим «Т»), управляя движением групп, автоматически изменяет мощность реактора, поддерживая постоянное давление пара. Переход на пониженный уровень мощности. Мощность реактора снижают в ручном или в автоматическом режиме за счёт погружения групп и/или ввода концентрата, а также за счёт отравления ксеноном. Скорость снижения мощности ограничена (таблица 4.3 ТРБЭ). При снижении мощности допускается выход фазовой точки офсет-мощностной диаграммы за пределы рекомендуемой области на время не более 12 ч. После выхода на заданный уровень мощности, на этапе отравления извлекают группы в штатной последовательности, используя работу АРМ. Переключением АРМ на управление выбранной группой, а также воздействием ключа «ГРУППОВОЕ УПРАВЛЕНИЕ» и водообменом корректируют движение групп, подавляя ксеноновые колебания офсета и обеспечивая возвращение фазовой точки офсет-мощностной диаграммы в рекомендуемую область. На этапе разотравления стабилизируют офсет при равновесном значении для заданного уровня мощности. Переход на повышенный уровень мощности. Увеличение мощности выполняют за счёт извлечения групп (ручной или автоматический режим) или ввода дистиллята (ручной режим), при этом группу 10 извлекают до положения не выше 95%. Нагрузка реактора может выполняться также за счёт процессов выгорания ксенона и разотравления. При увеличении мощности в ручном режиме запрещается одновременно с вводом дистиллята извлекать группы или отдельные ОР. Скорость увеличения мощности ограничена (табл. 4.3 ТРБЭ). Если исходная мощность была ниже 75%, то интервал мощности 75-85% проходят за время не менее 3 часов. При этом способ компенсации выгорания ксенона выбирают в зависимости от цели оптимизации управления, в том числе допускается погружение центрального ОР. Если текущая точка офсет-мощностной диаграммы исходно находилась в рекомендуемой области, то в ходе увеличения мощности она должна оставаться в пределах рекомендуемой области. Если текущая точка исходно находилась вне рекомендуемой области, то она должна быть переведена в рекомендуемую область в процессе увеличения мощности от исходного значения N до уровня N+0,8ΔN (где ΔN –  изменение мощности). После выхода на заданный уровень мощности офсет стабилизируют в пределах рекомендуемой области офсет-мощностной диаграммы, используя при необходимости алгоритмы подавления ксеноновых колебаний (п. 5.3.3). Кратковременное снижение мощности. Уменьшение и последующее увеличение мощности выполняют по п.5.2.3/5.2.4. Для предупреждения ксеноновых колебаний в общем случае рекомендуется: после снижения мощности по возможности быстро извлечь группы, оказавшиеся в активной зоне, а группу 10 перевести в положение, обеспечивающее исходное значение офсета; в дальнейшем компенсацию ксеноновых процессов и увеличение мощности выполнять за счёт водообмена, перемещением группы 10 поддерживая исходное значение офсета. При снижении мощности на время меньше 12 часов допускается поддерживать группы в положении, достигнутом ими при разгрузке, чтобы обеспечить подъём мощности за счёт извлечения групп. Этот приём рекомендуется использовать в условиях пониженной эффективности водообмена в конце кампании (п.2.2). При кратковременной, на время не более 5 часов, разгрузке реактора от номинальной (повышенной) мощности Nном(пов) до мощности N в диапазоне 75-90% может использоваться алгоритм пространственной локализации ксеноновых процессов, обеспечивающий снижение интенсивности водообмена и предупреждение ксеноновых колебаний. Уменьшение мощности выполняют путём погружения управляющих групп в верхнюю половину активной зоны таким образом, что мощность нижней половины сохраняется. Для этого офсет должен быть уменьшен от исходного значения АОисх до значения АОниж≈100+(AOисх-100)Nном/N.

На пониженной мощности отравление компенсируют извлечением групп, изменением дистанции групп поддерживается значение офсета ~АОниж. При необходимости вводят дистиллят или концентрат.

Подъём мощности выполняют за счёт извлечения групп: группы с номерами меньше 10 извлекаются полностью, группа 10 – до положения не выше предельно допустимого. Если извлечение групп не обеспечило подъём мощности до необходимого значения, дальнейшее увеличение мощности выполняют за счёт процесса выгорания ксенона или ввода дистиллята. При работе на 100% (104%) мощности поддерживают исходное значение офсета AOисх.

Оптимальное управление в отношении изменения локальной тепловой нагрузки на твэлы обеспечивается в том случае, если фазовая точка офсет-мощностной диаграммы возвращается в исходное положение. Управление распределением энерговыделения. Предупреждение и устранение превышения предельно допустимых значений параметров Kvij, Qlijk, Kq.

Текущие значения параметров Kvij и Qlijk в каждом высотном слое контролируют с помощью специальных форматов СВРК. При увеличении Kvij или Qlijk до предельно допустимых значений выполняют следующие действия:

для предупреждения превышения предельных значений Kvij и Qlijk в верхней половине активной зоны, выполняют действия по уменьшению офсета (пп. 2.1.3, 2.3); если предельные значения превышены, то снижают мощность до достижения допустимых значений (предпочтительно погружением управляющих групп в верхнюю половину активной зоны); для предупреждения превышения предельных значений Kvij или Qlijk в нижней половине активной зоны, выполняют действия по увеличению офсета (пп. 2.1.3, 2.3); если предельные значения превышены, то снижают мощность до достижения допустимых значений (предпочтительно вводом концентрата).

Текущие значения Kq контролируют с помощью специальных форматов СВРК. При увеличении Kq до предельно допустимых значений выполняют следующие действия:

если ТВС с максимальной мощностью находятся/не находятся в пределах первого/второго окружения ТВС с ОР СУЗ рабочей группы, то для предупреждения превышения предельных значений Kq погружают/извлекают рабочую группу в пределах допустимого диапазона за счёт ввода дистиллята/концентрата; если предельные значения Kq превышены, то снижают мощность до достижения допустимых значений.

Для предупреждения аксиальных ксеноновых колебаний в процессе изменения состояния реактора обеспечивают минимальное отклонение офсета от значения, соответствующего конечному стационарному состоянию. Подавление аксиальных ксеноновых колебаний. С помощью графика офсета и фазовых диаграмм, выполняя при необходимости расчётный прогноз по программе ИР (Имитатор Реактора), оценивают степень нестабильности офсета (определяют амплитуду и фазу колебаний офсета), прогнозируют возможность выхода фазовой точки за пределы рекомендуемой области офсет-мощностной диаграммы или возможность превышения предельно-допустимых значений параметров энерговыделения. При необходимости выполняют процедуру подавления ксеноновых колебаний. Общие правила подавления колебаний. Управляющее воздействие должно изменять офсет в направлении, противоположном его дрейфу (п.4.2.1). Между управляющими воздействиями делают выдержки времени для определения направления и скорости дрейфа офсета. Для подавления восходящей фазы колебаний, в случае положения управляющих групп выше 50%, погружают группу 10 на 2-5%, затем, исходя из условия поддержания наиболее равномерного распределения энерговыделения, последовательно погружают группу 9 и/или 8 или  оставляют 9 и 8 группы на ВКВ, а подавление производят при помощи 5 группы или центрального ОР СУЗ. Перед началом погружения каждой группы контролируют дрейф офсета. Повторяют описанную процедуру погружения групп до изменения фазы колебаний. При достижении группами нижних предельных положений (п.2.1.7) подавление колебаний прекращают, далее до изменения фазы колебаний контролируют превышение допустимых значений Kvij и Qlijk (п.5.3.1). Погружение групп компенсируют вводом дистиллята (также по возможности используют выгорание ксенона и разотравление). Движением групп управляют с помощью ключа «Групповое управление» и переключением АРМ на управление выбранной группой. Для подавления нисходящей фазы колебаний, в случае положения управляющих групп выше 50%, управляющие группы извлекаются из активной зоны; группа 5 или группы 8 и 9 могут быть извлечены до ВКВ, группа 10 – не выше 95%. Извлечение групп компенсируют вводом концентрата (также по возможности используют отравление). Движением групп управляют с помощью ключа «Групповое управление» и переключением АРМ на управление выбранной группой. Допускается компенсировать извлечение групп погружением центрального ОР до положений ниже 50% (погружение центрального ОР выше 50% не даёт необходимого эффекта). Если дистанция между двумя управляющими группами составляет более 40%, то для подавления колебаний используют способ изменения дистанции (п. 2.3). При этом одной группой управляют с помощью ключа «ГРУППОВОЕ УПРАВЛЕНИЕ», другую подключают к АРМ. Алгоритм изменения фазы колебаний обеспечивает ускорение подавления колебаний при дрейфе фазовой точки на офсет-офсетной диаграмме в направлении – «от диагонали». При этом управляющие группы перемещают так, чтобы воздействовать на офсет до изменения направления дрейфа – «к диагонали». Алгоритм поддержания постоянного офсета обеспечивает стабилизацию состояния реактора при заданном положении 10-ой группы. При этом за счёт перемещения управляющих групп обеспечивают поддержание постоянного офсета (соответствующего заданному положению 10-ой группы) до полного погашения колебаний. Алгоритм поддержания равновесного офсета обеспечивает наиболее быстрое гашение колебаний. В этом случае подавление колебаний начинают в момент достижения фазовой точкой диагонали офсет-офсетной диаграммы (АО=АО*). За счёт перемещения управляющих групп обеспечивают поддержание текущей точки на диагонали офсет-офсетной диаграммы до полного погашения колебаний. Подавление диаметральных ксеноновых колебаний.

Если прогнозируется возможность превышения предельно допустимых значений  параметров Kvij и Qlijk в ходе диаметральных ксеноновых колебаний, то погружением одного ОР, ближайшего к i ТВС и принадлежащего одной из управляющих групп, предотвращают превышение предельно допустимых значений параметров и обеспечивают подавление колебаний. Движение ОР компенсируют движением управляющей группы или водообменом. Погруженный ОР может находиться в активной зоне не более 6 часов. Погружение ОР допускается в том случае, если в активной зоне нет ОР, не принадлежащих управляющим группам.

Алгоритмы управления в случае нарушений условий нормальной эксплуатации. Уменьшение мощности в ручном режиме. Если при нарушении условий нормальной эксплуатации необходимо снизить мощность реактора, то это выполняют в соответствии с п.5.2.3. Режим АЗ-3. По сигналу АЗ-3 реактор автоматически разгружается за счёт ввода групп ОР в штатной последовательности. После отмены режима АЗ-3 используют описанные в пп. 5.2, 5.3 алгоритмы управления реактором. Режим УРБ. По сигналу УРБ происходит снижение мощности за счёт падения группы УРБ, одновременно происходит погружение групп в режиме АЗ-3 до тех пор, пока реактор не разгрузится до заданного уровня мощности. В течение 3 часов после разгрузки блока группу УРБ извлекают из активной зоны за счёт отравления ксеноном, ввода концентрата, погружения управляющих групп. Если ключ «Выбор группы для автоматического управления» находится в положении «ПД», то группа УРБ будет автоматически, под управлением АРМ, извлекаться за счёт отравления реактора ксеноном, в момент выхода группы УРБ из активной зоны произойдёт передача движения на группу с наибольшим номером из состава погруженных в активную зону управляющих групп. Допускается также извлекать группу УРБ в ручном режиме, установив ключ «Выбор группы  для ручного управления» –  в соответствующую позицию. Извлечения группы УРБ выполняют в темпе, обеспечивающем оптимальное управление офсетом согласно алгоритмам, представленным в п.5.3.

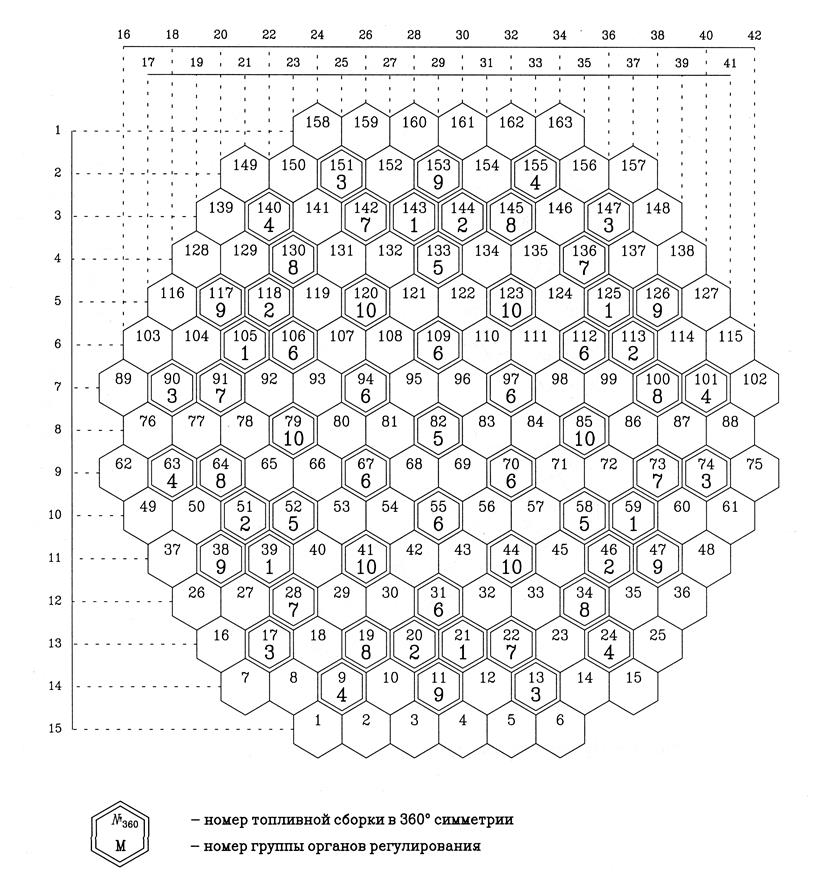

Рисунок 1. Распределение ОР СУЗ по группам

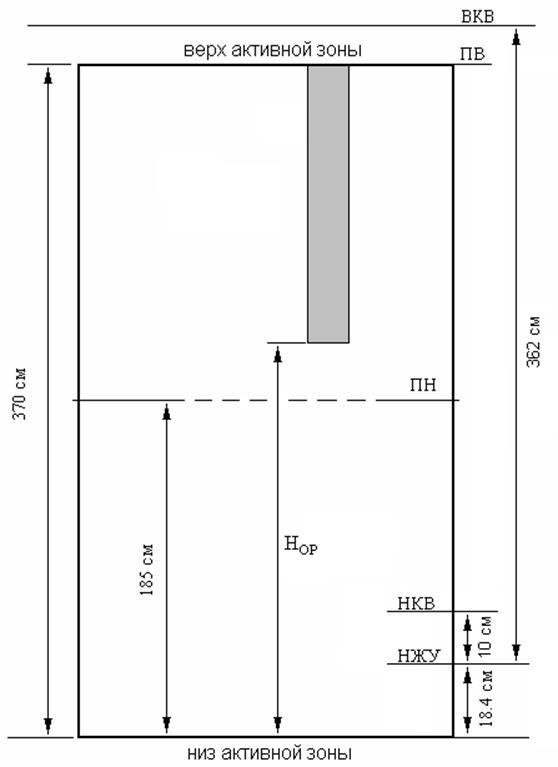

Рисунок 2. Положение относительно активной зоны концевых и промежуточных
выключателей (см) и текущего положения ОР (НОР)

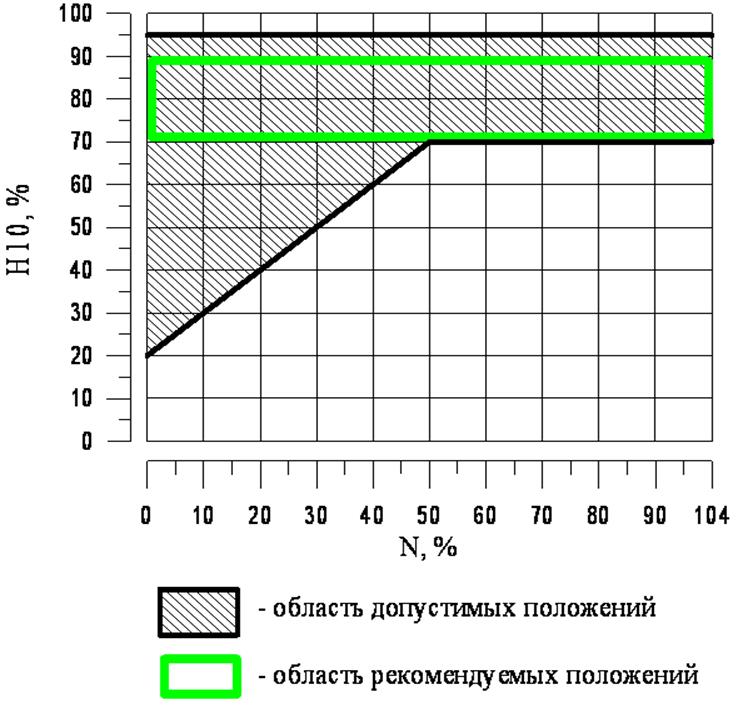

Рисунок 3. Допустимые и рекомендуемые положения рабочей группы ОР СУЗ
в стационарных состояниях реактора

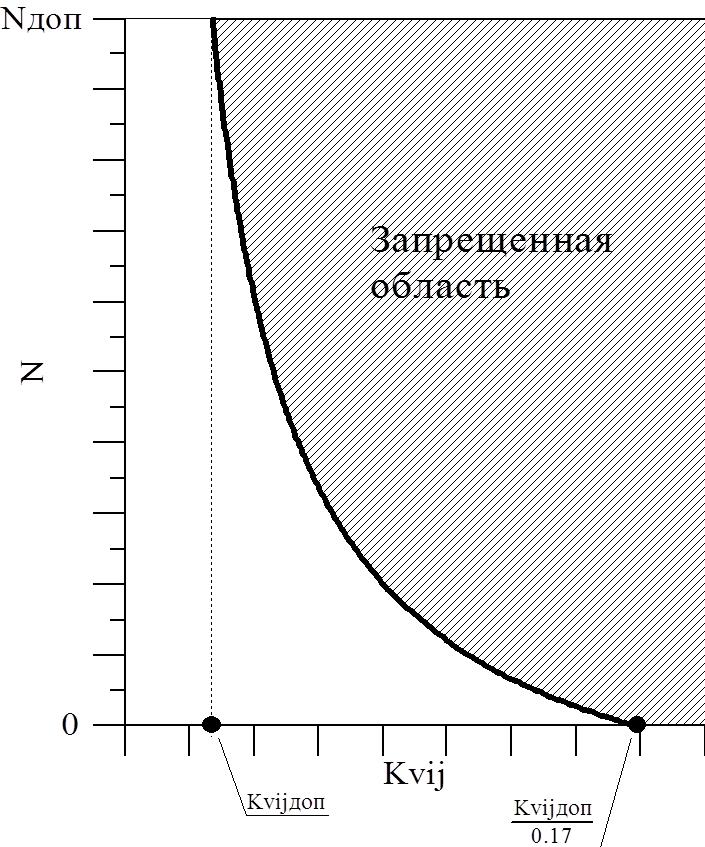

Рисунок 4.  Ограничение относительного энерговыделения  (Kvij) в зависимости от мощности реактора (N)

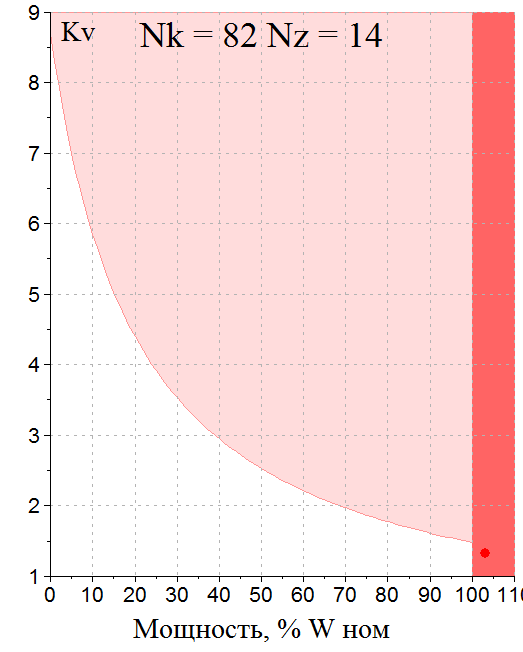

Рисунок 5.  Kq-мощностная и Kv-мощностная диаграммы

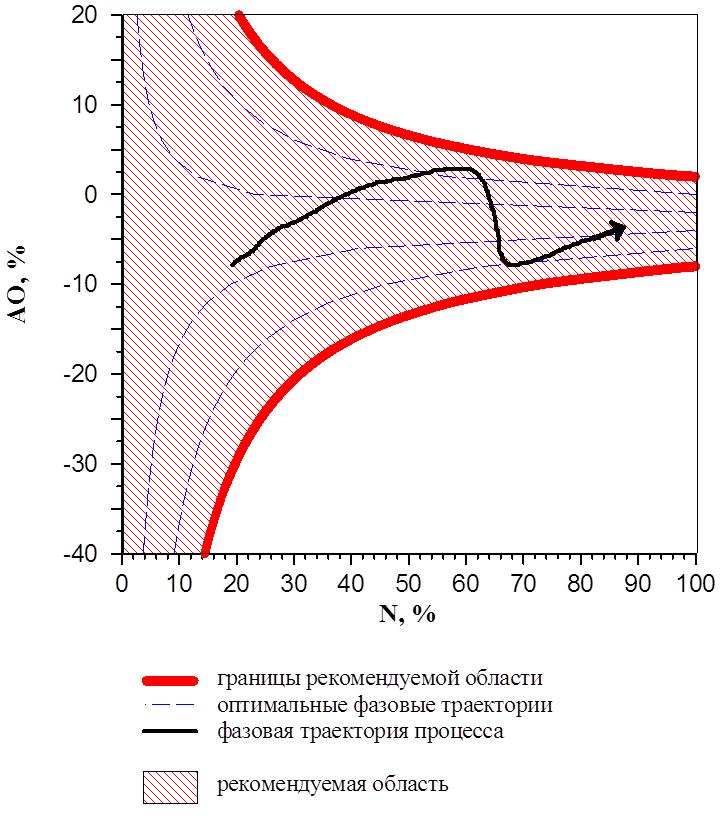

Рисунок 6.  Офсет-офсетная диаграмма

1 Массив Kvij доп рассчитывается в рамках подготовки Отчёта по подтверждению безопасности текущей топливной загрузки и устанавливается в альбоме НФХ. Результаты расчёта вводятся в СВРК, где обеспечивается контроль ограничений Kvij.
