TS6830 Стоматологическая установка

TS6830

Содержание

1. ВВЕДЕНИЕ                                                                         3

2. ОПИСАНИЕ МОДЕЛИ                                                         4

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ                                                 5

4. ФУНКЦИОНАЛЬНЫЕ ОБОЗНАЧЕНИЯ                         6

5. МОНТАЖ                                                                 6

6. ОТЛАДКА                                                         10

7. ОБСЛУЖИВАНИЕ                                                                 16

8. ПРЕДОСТОРОЖНОСТИ                                                         18

9. ЭЛЕКТРИЧЕСКАЯ  СХЕМА                                                         19

10. СХЕМА ВОДО – ВОЗДУШНОЙ МАГИСТРАЛИ                                 20

1. ВВЕДЕНИЕ

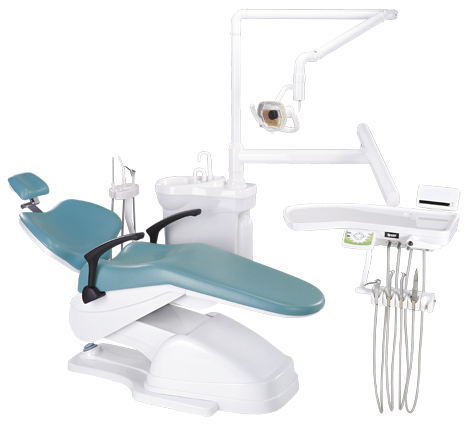

Спасибо за то, что вы приобрели нашу стоматологическую установку TS6830. Это новейшая разработка Guangdong Detes Medical Equipments Co., Ltd. Цельнотянутый пластмассовый корпус не дает искажений, выделения токсинов и вредных веществ, с полностью компьютеризированным авто-контролем. Это дает такие преимущества, как жесткая структура, красивая форма, легкость проведения операций и высокая надежность, поскольку Мы модернизировали наш продукт для современных зубных клиник.

Кресло пациента приводится в движение бесшумным низковольтным мотором постоянного тока и контролируется компьютером в двух контрольных точках включения - в ножном и главном выключателях. Дизайн блока управления разработан в соответствии с эргономикой человека. Это увеличивает безопасность инструмента и облегчает работу дантиста, позволяет работать быстро и точно. Высоко и низкоскоростные приводы ручного инструмента имеют независимую систему водоснабжения, что продлевает срок службы инструмента. По сравнению с двухканальными наконечниками, четырех канальные имеют дополнительный выхлопной и канал для вывода отходов. Охлаждающая вода имеет функцию обратного всасывания, что предотвращает перенос инфекции от пациента к пациенту. Эту функцию использует трех функциональный пистолет вода-воздух и сильный/слабый слюноотсосы.

В состав TS6830 входят: стоматологическое кресло, бестеневой светильник, блок врача, гидроблок. Наличие системы чистой воды увеличивает срок эксплуатации наконечников.

Эта модель является наиболее оптимальной в  соотношении  цена – качество.

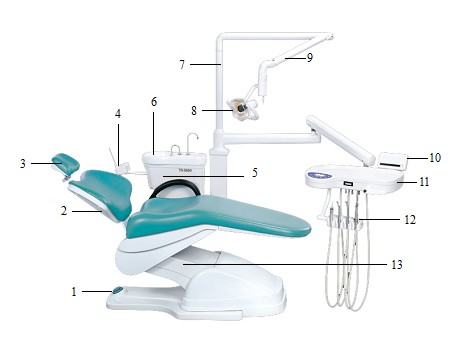

2. ОПИСАНИЕ МОДЕЛИ

Номер	Название	Номер	Название
1	Ножной выключатель	8	Бестеневой светильник
2	Спинка кресла	9	Держатель светильника
3	Артикуляционный подголовник	10	Негатоскоп
4	Поворотный блок ассистента	11	Блок врача
5	Пластиковый кожух	12	Держатель инструментов
6	Керамическая поворотная плевательница	13	Каркас кресла
7	Стойка лампы

  3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение:         220 В ±10% (от сети переменного тока)

Номинальная частота:                                         50 Гц

Потребляемая мощность:                                 800 Вт

Класс защиты:                                                 II

Степень защиты:                                                 B

Электрический плавкий предохранитель                         FR1-20  ц5X20  3A

Непрерывное время работы стоматологического кресла                         ≤15мин

Вид нагрузки стоматологического кресла:                                         ≤60%  (время работы стоматологического кресла / время покоя)

Максимальная частота вращения турбинного наконечника  350000 – 400000 об/мин

Максимальный вращающий момент на выходе:  ≥6гр/см (Давление воздуха 0.22мПа)

Максимальная частота вращения низкооборотного инструмента  20000 об/мин

Максимальный вращающий момент на выходе:         ≥10гр/см (Давление воздуха 0.3мПа)

Входное давление воздуха:                                         0.55~0.6мПа

Расход воздуха:                                                 ≥50л/мин

Входное давление воды:                                         0.2~0.4мПа

Расход воды:                                                 ≥10л/мин

Температура воды для полоскания и пистолета вода-воздух                         450±50

Условия эксплуатации:

Температура окружающей среды                                  50~400

Относительная влажность                                                                 ≤80%

Примечание: голубая трубка используется для подачи воды, оранжевая трубка используется для подачи воздуха,  серая трубка используется для контроля воздушной магистрали.

4. ФУНКЦИОНАЛЬНЫЕ ОБОЗНАЧЕНИЯ

	Модель В оборудования		Кресло вверх
	Уменьшить – по часовой стрелке; увеличить – против часовой		Кресло вниз
	АС		Спинка назад
	Заземление		Спинка вперед
	Наполнение стакана водой		Индикатор включенного питания
	Смыв плевательницы		Кнопка памяти
	Нагреватель воды		Кнопка сброса

5. МОНТАЖ

5.1. Подготовка

Проверьте место установки оборудования на предмет общей планировки, освещения, удобства использования и т. д. Пожалуйста, установите изделие в чистом, сухом и хорошо проветриваемом помещении и поддерживайте благоприятные условия эксплуатации оборудования. Удостоверьтесь в том, что основание стоматологического кресла укреплено горизонтально, на твердой поверхности. Напольный ящик должен располагаться в месте подвода воды, воздуха и электричества, которые должны быть разделены расстоянием 140х120мм. Для подачи воздуха используется гибкий шланг высокого давления. Для слива рекомендуется ПВХ трубка Ш40мм(3/2″). Расстояние между отверстиями всех трубок и полом должно быть около 40мм. Входной провод питания должен быть трехжильным, гибким и с обмоткой 1мм. Расстояние между ним и полом должно быть 400мм. Подключение должно быть заземлено (см. особые расстояния на Рис. 2.)

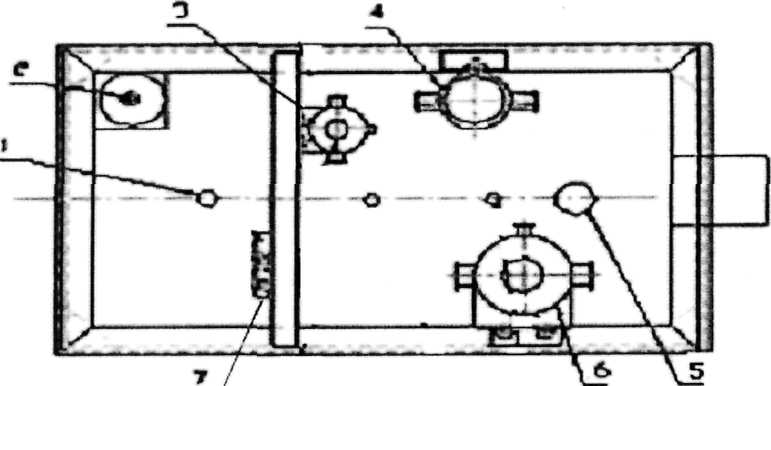

Рис. 2 Напольная коробка

Кабельный канал Трансформатор Малый редукционный клапан Водяной фильтр Барометр Воздушный фильтр редукционного клапана Соединительная колодка (электричество)

5.2. Распаковка и проверка:

Откройте упаковку. Проверьте, не повреждено ли изделие. Сверьте с упаковочным листом  комплектующие, соответствует ли их количество и качество упаковочному листу.  Если у Вас возникли какие-либо вопросы – немедленно свяжитесь с дилером.

5.3. Монтаж стоматологической установки

Установите стоматологическое кресло на место подключения. Конструкция устройства предусматривает сбалансированность и равновесие отдельных частей. Поверхность, на которой будет располагаться оборудование,  должна быть горизонтальной и твердой. Прикрепите основание кресла к полу с помощью 6-ти шурупов, ввинтив их в отверстия, которые находятся в основании кресла. Убедитесь в том, что шурупы до предела ввинчены в пол.  В процессе регулировки создайте столько точек контакта с полом, чтобы как можно лучше обеспечить неподвижность установки, для гарантии стабильности.

5.4. Подключение светильника

Сначала нужно соединить провод стойки светильника с проводом держателя светильника, соединение поместить внутрь стойки. Затем соедините провод внутри стойки с проводом внутри пантографического плеча блока врача. И поместите его внутрь основного столба. Затем вставьте стойку в основной столб. Укрепите держатель светильника в нужном положении.(Примечание: не повредите провода).

Соедините провод в светильнике с проводом в держателе светильника. (Примечание: запрещено подключать провода с различным напряжением.)

Вставьте светильник в держатель и укрепите его болтами (см. Рис.3). Используйте декоративное кольцо, чтобы закрыть болты и швы после окончания установки.

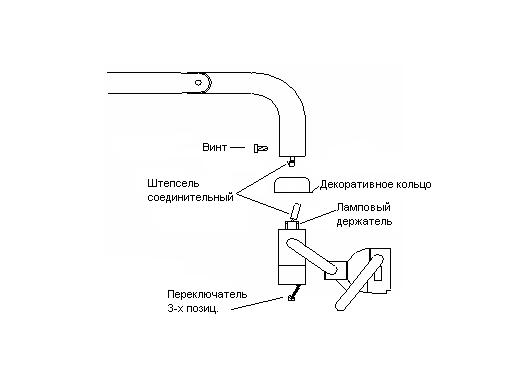

Рис. 3 Установка светильника

5.5. Установка напольного блока

Ввинтите два соединителя трубок G1/2″Чц8 во входящие водную и воздушную трубки. Во время соединения проверьте  их герметичность и убедитесь, что они не пропускают воздух или воду. Откройте крышку напольного блока и укрепите его в предусмотренном месте. При расположении напольного блока нужно учитывать, что трубка между блоком врача и напольным блоком не должна сгибаться при движении стоматологического кресла вверх и вниз.

5.6. Соединение трубопровода.

Перед подключением трубопровода к блоку врача, необходимо сначала прочистить его от грязи, для увеличения срока службы аппарата. Подключите данную трубку Ф8Ч1.5PU к источнику воды и воздуха. Убедитесь, что нет утечки воды/воздуха (см. Рис.2). Затем вставьте белое пластиковое дренажное соединение в горлышко сливной трубы. Подсоедините сливную трубу и убедитесь, что соединение правильное и герметичное.

5.7. Подключение источника питания

Стоматологическая установка оборудована гнездом с тремя отверстиями. Сеть однофазная. Не включайте питание установки без надежного закрепления заземляющего провода.

5.8. Подключение наконечников

  Подключите наконечники в соответствии с инструкцией по эксплуатации каждого наконечника. Не включайте наконечники без нагрузки или с избыточной нагрузкой, в противном случае вы сократите их срок службы

  6. ОТЛАДКА

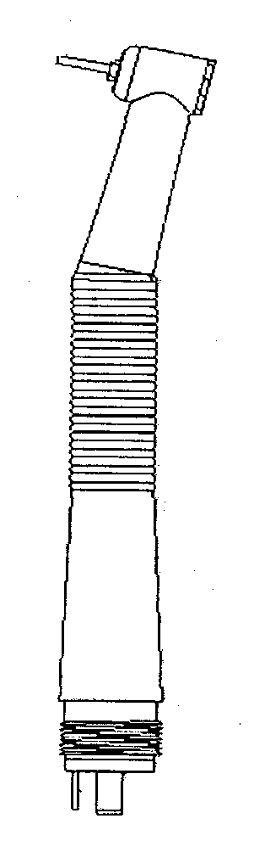

6.1. Турбинный наконечник

Включите подачу воды, воздуха и электропитание. Давление воды должно быть 0.2~0.4 MПa. Слишком низкое давление будет влиять на нормальную производительность, а слишком высокое давление будет влиять на воздухонепроницаемость всей машины. Фильтр низкого давления и клапан низкого давления должен быть отрегулирован на 0.55-0.6МПа. Во избежание ошибки, необходимо отрегулировать фильтр на редукционном клапане, чтобы обеспечить давление воздуха в нужом диапазоне. Для обеспечения этого нужно вскрыть крышку напольного блока. (Рис.2) Сначала потяните ручку, расположенную сверху понижающего клапана регулирования давления на 10мм (рис.4), затем  поверните её. Поворот по часовой стрелке –  увеличение, против часовой  стрелки – понижение давления.  Вода поступает к наконечнику непосредственно из емкости для воды. Давление воды достигается давлением воздуха в емкость для воды, которым управляет редукционный клапан в напольном блоке. Откройте крышку напольного блока для проверки показаний на редукционном клапане и удостоверьтесь что значение 0.2МПa. Во избежание ошибок отрегулируйте редукционный клапан на вышеупомянутое значение. Метод регулировки то же, что и для фильтра редукционного клапана.

Возьмите  турбинный наконечник из держателя и нажмите ногой переключатель на педали. Турбинный наконечник запускается вместе с охлаждением. Примечание: В это время показатель манометра на поддоне, показывает рабочее давление турбинного наконечника (*1). Показание не должно превышать установленный максимум. Иначе, турбинный наконечник выйдет из строя. Если Вы хотите подрегулировать рабочее давление наконечника, Вы можете сделать это на основном клапане, который находится на задней панели блока врача (рис. 5). Поворот по часовой стрелке – уменьшение давления, поворот против часовой стрелки – увеличение давления. Эта установка адаптирована на 4-х канальный наконечник с функцией вывода отходов. Для продувки инструмента нужно наступить на правый переключатель педали. Поток охлаждающей воды тоже можно отрегулировать, поворачивая ручку снизу поддона(Рис. 6). Турбинный наконечник – очень точный инструмент. Пожалуйста, прочитайте внимательно руководство по использованию НАКОНЕЧНИКОВ перед началом работы.



  Рис. 4 Фильтр редукционного клапана

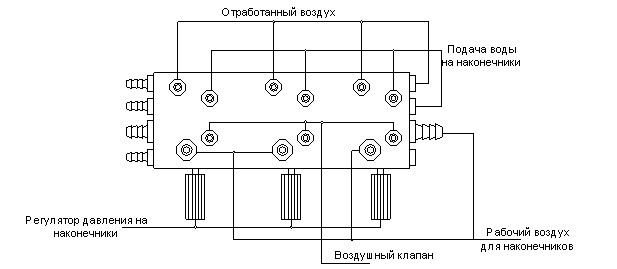

        Рис. 5 Основной управляющий клапан

Рис.6.  Управляющий клапан для Скейлера и подачи воды

6.2. Трех функциональный пистолет вода-воздух

Стоматологическая установка оборудована трех функциональным пистолетом вода-воздух. Автоматический нагреватель внутри гидроблока обеспечивает его теплой водой. Вы можете использовать теплую воду,  включив водонагреватель на панели управления. После включения, включается световой индикатор, который указывает на то, что встроенный водонагреватель начинает разогреваться. Затем температура воды начинает подниматься. Когда температура достигнет установленного значения, нагреватель выключается. Лампочка индикатора продолжает гореть. Если температура понижается, нагреватель включается, и индикатор начинает мигать. Таким образом, температура  воды регулируется автоматически.

6.3. Слюноотсос

Слюноотсос начинает работать, когда Вы вынимаете его из держателя. После возврата слюноотсоса в держатель - всасывание прерывается. Слюноотсос должен быть подключен к источнику воды. Вы должны убедится в том, что гидравлическое давление - минимально.

6.4. Скейлер

Вы можете подключить ультразвуковой скейлер к модели TS-TOP308. Это дополнительная комплектация. Ультразвуковой скейлер включается вместе с охлаждением, когда Вы вынимаете его из держателя и нажимаете на педаль ножного управления. Примечание: давление  выходящей из него воды может быть отрегулировано. Способ регулировки такой же, как у турбинного наконечника. (Рис.5). Вы так же можете регулировать выходную мощность пьезоскалера. Регулятор находится на поддоне столика врача (Рис.6). Необходимо затянуть рабочую насадку ультразвукового скейлера; иначе выходная мощность будет недостаточна.

Ультразвуковой скейлер – очень точный инструмент. Пожалуйста, внимательно прочитайте инструкцию перед использованием.

6.5. Нагреватель воды

В блоке плевательницы находиться нагреватель воды. Задача нагревателя воды автоматически поддерживать температуру воды и регулировать ее объем. Водонагреватель обеспечивает стоматологическую установку теплой водой, для этого нужно нажать кнопку нагрева воды на панели управления (Рис.7). Количество наливаемой воды может контролироваться пользователем и может быть запрограммировано. Сначала нажмите кнопку на панели управления, после чего загорится индикатор. Затем поставьте пустой стакан под краник. Нажмите и удерживайте кнопку . Вода начинает наполнять стакан. Подождите, пока стакан наполнится. Затем, снова нажмите кнопку - индикатор погаснет. Компьютер запомнит эту процедуру. Затем, как только Вы нажмете кнопку - стакан автоматически наполнится  водой.

Повторным нажатием кнопки Вы остановите воду. Такой метод ввода сигнала для окончания текущего действия в течении работы действителен и для других функций.

6.6. Вода для ополаскивания плевательницы

- Нажмите кнопку и удерживайте до тех пор, пока не загорится индикатор. Система перешла в режим установки.

- Нажмите кнопку для следующего времени ополаскивания:

- Нажмите один раз, время ополаскивания – 30 минут, послышится один звуковой сигнал.

- Нажмите дважды, время ополаскивания  – 60 минут, послышится два звуковых сигнала.

- Нажмите трижды, время ополаскивания  - непрерывно, послышится три звуковых сигнала.

- Нажмите четыре раза, время соответствует времени тестирования на заводе. Время – 12 секунд. Послышится четыре звуковых сигнала.

После установки, нажмите ещё раз кнопку , индикатор погаснет. Установка закончена. Компьютер запомнил внесенную информацию. В следующий раз, когда Вы нажмете кнопку - вода будет ополаскивать плевательницу, пока не закончится время установки. (Повторное нажатие кнопки  остановит воду)

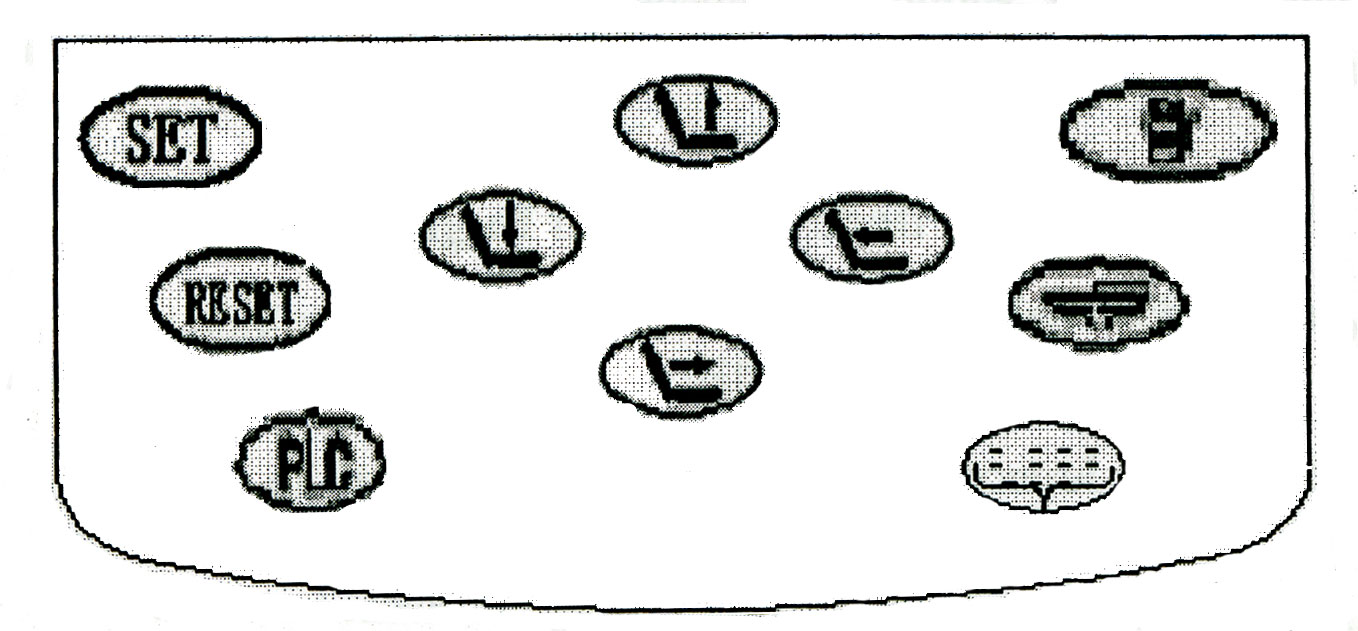

Рис.7 Панель управления

  Рис. 8 Подголовник  Рис. 9 Педаль управления

6.7. Емкость для воды

Вода в наконечники подеется из емкости для. Необходимо использовать дистиллированную воду. Заполнить емкость водой можно следующим способом: закройте воздушный клапан возле емкости, выпустите  сжатый воздух из емкости, затем, держа емкость двумя руками, поворачивая ее  по часовой стрелке, снимите. После этого добавьте воду в емкость, поставьте  емкость на место и поверните против часовой стрелки(Обеспечьте герметичность). Затем откройте воздушный клапан. Операция завершена.

6.8. Подголовник

Подголовник в Установке имеет два положения наладки – для взрослых и для детей. Угол и высота подголовника в каждом положении являются регулируемыми (Рис.8). Если вы хотите отрегулировать угол наклона подголовника, то удерживайте подголовник, затем открутите фиксатор, придайте нужный угол наклона и закрутите фиксатор. Что касается регулировки высоты подголовника, то достаточно утопить или приподнять подголовник на нужную высоту. Внимание: После регулировки подголовника он должен быть хорошо закреплен во избежание несчастных случаев во время работы.

6.9. Движение кресла

Стоматологическое кресло имеет два переключателя. Вы можете плавно их регулировать с панели управления или педалью.

Если Вы нажимаете и держите кнопку на панели управления, или “UP”на педали (Рис. 9), кресло поднимется. В это же время загорится индикатор. Отпуская переключатель, подъем прекращается. Индикатор гаснет. Когда кресло достигает максимальной высоты, оно автоматически выключается, даже если Вы не отпустили выключатель. Опустить стоматологическое кресло можно, нажав кнопку или “DN” на педали. Допустимый уровень спуска тоже ограничен.

Примечание: Поскольку вместе с  креслом движется и терапевтический блок, пожалуйста, проверьте отсутствие предметов, находящихся в пределах диапазона движения, чтобы избежать несчастных случаев.

6.10. Движение спинки стоматологического кресла

Движение спинки похоже на процесс подъема и спуска кресла. Нажмите на панели управления кнопку или , или кнопки “BD” или ”BU” на педали управления. Таким образом, спинку можно двигать вперед и назад.

Примечание: диапазон движения спинки относительно большой, поэтому, пожалуйста, удостоверьтесь, что нет никаких предметов, находящихся в пределах диапазона движения спинки, во избежание несчастных случаев.

7.ОБСЛУЖИВАНИЕ

7.1. Очистка и смазка наконечников

Пожалуйста, следуйте инструкции по использованию турбинного наконечника.

7.2. Водяной фильтр

Для того чтобы изделие работало нормально, водоприемник напольного блока снабжен фильтром. После работы в течение  длительного времени, фильтр может быть забит примесями. Это ослабит водяной поток. Необходимо чистить или менять фильтр, в следующих случаях:

  - использовался в течение 1 года или больше

  - падение давления фильтрующего элемента - ０.1мПа или выше；

  - Фильтр загрязнен

  - Вода на выходе изменила цвет (непрозрачная)

Способ очистки, замены фильтра следующий: откройте крышку напольного блока, демонтируйте водный фильтр, вращая его против часовой стрелки, вытащите защитную прокладку и фильтрующий элемент. После чистки или замены, повторите процесс в обратном порядке. Будьте внимательны, чтобы не допустить подтекание.

7.3. Фильтр редукционного клапана

  Для поддержания чистоты и влажности воздуха в установке предусмотрен редукционный клапан с воздушным фильтром (Рис.4). Он может регулировать давление и влажность воздуха до определенного значения, а также фильтровать воздух от примесей. Конденсат и примеси остаются внутри фильтра и должны быть удалены из него, для обеспечения применимых параметров фильтрации.

Ниже описаны ситуации, в которых необходимо слить воду:

- чашка использовалась в течение недели или больше

- Чашка наполнена водой на три четверти.

-  Вода внутри поменяла цвет (не бесцветная и не прозрачная).

  Чтобы слить воду – откройте крышку напольного блока; вращайте гайку в основании фильтра по часовой стрелке. Вода начнет вытекать. После того, как вся вода вытечет, затяните гайку против часовой стрелки. Для поддержания чистоты  можно использовать  хлопковую ткань и губку.

7.4. Негатоскоп

Негатоскоп используется для просмотра рентгеновских снимков. После использования в течении  долгого времени он портится и его надо менять.

Руководство по замене негатоскопа:

- Отключите источник питания

- Снимите заднюю крышку негатоскопа. Затем извлеките U образную энергосберегающую лампу (220В,７Вт). Проверьте целостность лампы и при необходимости замените ее на аналогичную.

  Примечание: Лампа питается высоким напряжением 220 В. Перед проверкой, пожалуйста, убедитесь, что питание отключено.

7.5. Многоступенчатый клапан

После подключения сердцевины многоступенчатого клапана в блоке, затяните его болтами. Расстояние между сердцевиной  и датчиком может быть отрегулировано.

Если воздух не отключается после вставки в держатель инструмента турбинного наконечника или слюноотсоса, или наконечник или слюноотсос  пропускают воздух после помещения в держатель, ослабьте болты и переместите сердцевину немного вправо. Если он все равно не работает, демонтируйте многоступенчатый клапан и проверьте целостность О-образного кольца следующим способом:

Отключите источник питания

(2) Ослабьте болты, вытащите сердцевину многоступенчатого  клапана, потяните сердцевину клапана и проверьте О-образное кольцо.

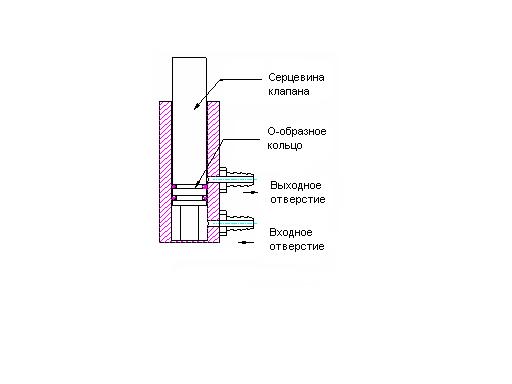

Рис. 10 Схема многоступенчатого воздушного клапана

  8. ПРЕДОСТОРОЖНОСТИ

Убедитесь в отсутствии посторонних предметов в пределах зоны действия кресла пациента. Вовремя удаляйте конденсат из фильтра редукционного воздушного клапана. Вовремя очищайте или заменяйте водяной фильтр. Стакан фильтра низкого давления должна очищаться каждый месяц. Для достижения нужного положения Кресла пациента необходимо удерживать соответствующую кнопку на панели приборов. После регулировки подголовника он должен быть надежно зафиксирован. Электропитание при замене электрических компонентов должно быть отключено. Электропитание перед очисткой и обслуживанием установки должно быть отключено. Дополнительные элементы, такие как Скейлер  и Лампа полимеризации должны быть должного качества. Транспортировка и хранение:

а.        Температура: -40 ~+70°C;

б.        Относительная влажность: 10%—100%, включая плотность;

в.        Давление: 500-1060hPa.

Установка должна быть защищена от дождя во время транспортировки. Избегать ударов.

Упакованная  Установка должна храниться в проветриваемом помещении с влажностью ≤ 80%, не подвергаться воздействию газов, вызывающих коррозию.

11.        Избавление от продуктов отхода в соответствие с нормами окружающей среды.

12.        Обслуживание Установки должно производиться специалистами, сертифицированными нашей фирмой. Установка может быть повреждена при установке собственными силами и это нарушит действие гарантии.

Электрическая схема

Схема водо - воздушной магистрали
