Билет №1 (стр. 3 )

Разборка центробежного масляного фильтра: – отвернуть гайку крепления колпака фильтра и снять его; повернуть ротор вокруг своей оси так, чтобы пальцы стопора вошли в отверстие ротора; – отвернуть гайку крепления колпака ротора и снять колпак ротора; промыть колпак ротора, фильтр и другие детали в керосине или дизельном топливе, протереть чистой тряпкой; – собрать фильтр в обратной последовательности, при этом совместить метки на колпаке и роторе во избежание нарушения балансировки ротора; – проверить при работе двигателя герметичность фильтра. При обнаружении Течи масла подтянуть крепление и если необходимо заменить детали уплотнения - прокладки, резиновое кольцо, пружины.

Предельную засоренность фильтроэлементов можно определить на прогретом двигателе при частоте вращения 2600 об/мин с помощью лампы, подсоединенной к выводу сигнализатора и установленной в кабине автомобиля. Свечение лампы указывает на необходимость замены фильтроэлементов.

Подготовить автомобиль ЗИЛ-131 к преодолению брода при уровне воды выше вентилятора (норматив №64).

Перед преодолением брода необходимо тщательно проверить состояние дна, убедиться в отсутствии глубоких ям, крупных камней, топких мест, а также тщательно выбрать и проверить места входа автомобиля в воду и выхода его из воды. Непосредственно перед переездом брода необходимо установить давление в шинах в пределах 0,15 ... 0,05 МПа (1,5 ... 0,5 кгс/см2) соответственно плотности прибрежного грунта. Закрыть кран на трубке вентиляции картера двигателя. Вывернуть коническую пробку со шплинтом из нижней крышки картера сцепления и завернуть герметичную пробку. В аккумуляторную батарею следует установить гидростатические пробки. Перед входом в воду двигатель должен поработать 3...5 мин со средней частотой вращения коленчатого вала. При этом автомобиль не должен двигаться; за это время при закрытом кране вентиляции в картере двигателя создается некоторое избыточное давление. При входе в воду автомобиля водитель должен открыть дверь кабины для того, чтобы вода быстро затопила кабину, не позволяя ей всплывать и разгружать передний мост. При выходе из брода двери кабины должны быть открыты, чтобы вода быстрее вылилась из нее. Входить в брод следует осторожно, не создавая большой волны перед автомобилем; двигаться при преодолении брода следует на первой или второй передаче коробки передач и на первой передаче раздаточной коробки, избегая маневрирования. При переезде брода нельзя останавливаться, так как вода сразу же начнет вымывать грунт из-под колес, и они будут погружаться. Двигаться надо по возможности по прямой, избегая крутых поворотов. Протяженность брода, если дно его тщательно разведано и не представляет опасности, может быть достаточно большой и ограничивается только временем движения автомобиля в воде, которое должно быть в пределах 10 ... 15 мин. После каждого преодоления брода необходимо проверить состояние масла во всех агрегатах, приоткрывая на них спускные пробки. Если в каком-либо агрегате в масле будет обнаружена вода - сменить масло в агрегате. Наличие воды в масле можно определить по изменению цвета. Каждый раз после выхода из брода следует 2...3 раза затормозить автомобиль рабочим тормозом для удаления воды из тормозных камер.

Билет №8

В цепи освещения автомобиля ЗИЛ-131 устранить неисправность, при наличии которой не горит лампа прибора освещения или сигнализации (по указанию экзаменующего).

Для определения места КЗ подсоедините переносную (контрольную) лампу к клеммам сгоревшего предохранителя. При наличии КЗ лампа будет гореть в полный накал. Отсоединяя последовательно участки цепи, найдите место замыкания (при отключении участка, где имеется КЗ, лампа погаснет или будет гореть в полнакала). Устраните КЗ путем изоляции повреждённой проводки.

Место обрыва обнаруживают также с помощью переносной лампы.

Если не работает звуковой сигнал, проверяют состояние цепи сигнала. Один конец провода переносной лампы подсоедините к входной клемме сигнала, а другой — к «массе». Если лампа загорится, электрическая цепь исправна. Неисправность надо искать в электрической цепи сигнала. Если лампа не загорится, электрическая цепь неисправна. В этом случае один конец переносной лампы подсоедините к клемме провода звукового сигнала на переходной колодке, а другой — к «массе». Если лампа загорится, провод от переходной колодки до входной клеммы звукового сигнала имеет обрыв.

Для устранения обрыва в электрической цепи удалите с провода поврежденную изоляцию, ножом зачистите его концы и надежно их срастите. Сращиваемые концы изолируйте лентой.

Проверить уровень и оценить качество масла в поддоне картера двигателя ЗИЛ-131 (норматив №10)

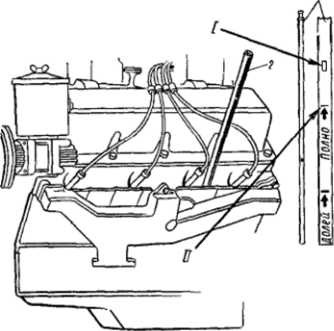

Уровень масла проверяют указателем, установленным с левой стороны двигателя в направляющую 2. На указателе нанесены три контрольные метки: «Долей», «Полно» и метка в виде прямоугольника, расположенная выше метки «Полно».

Нижняя метка «Долей» показывает наименьший уровень масла в картере двигателя, средняя метка «Полно» — нормальный уровень масла в картере прогретого двигателя через 2—3 мин после остановки, верхняя прямоугольная метка — уровень масла холодного двигателя.

По указателю уровня старой конструкции, на котором верхняя метка отсутствует, нормальный уровень масла на холодном двигателе должен быть на 17 — 23 мм выше метки «Полно».

Для проверки уровня масла необходимо остановить двигатель, подождать 2—3 мин пока стечет масло, вынуть и обтереть указатель уровня масла, вставить его до упора, вынуть вновь и по меткам определить уровень. Если уровень масла ниже метки «Долей», эксплуатация автомобиля недопустима, необходимо долить масло до метки «Полно».

Удалить воздух из системы гидропривода сцепления автомобиля КАМАЗ-4310 (норматив №41).

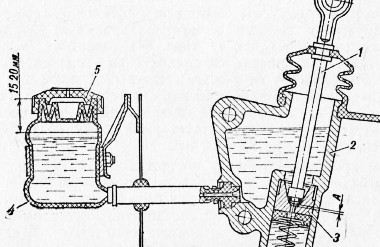

снимите с корпуса бачка 4 главного цилиндра пробку 5 и заполните бачок рабочей жидкостью до уровня не ниже 15—20 мм от верхней кромки заливной горловины бачка. Заполнение системы рабочей жидкостью вести через сетчатый фильтр во избежание попадания в систему посторонних примесей; снимите с перепускного клапана на пневмогидравлическом усилителе колпачок 1 и наденьте на головку клапана шланг для прокачивания гидропривода. Свободный конец шланга опустите в стеклянный сосуд вместимостью 0,5 л, наполненный рабочей жидкостью на 1/4—1/3 по высоте сосуда; отверните на 1/2—1 оборот перепускной клапан и проведите последовательные резкие нажатия на педаль сцепления до упора в ограничитель хода педали с интервалом между нажатиями 0,5—1 с до прекращения выделения пузырьков воздуха из рабочей жидкости, поступающей по шлангу в стеклянный сосуд; в ходе прокачки добавляйте рабочую жидкость в систему, не допуская снижения ее уровня в бачке ниже 40 мм от верхней кромки заливной горловины бачка во избежание попадания в систему воздуха; по окончании прокачки при нажатой до упора педали сцепления заверните до отказа перепускной клапан, снимите с головки клапана шланг, наденьте колпачок. Заворачивание клапана ведите при надетом на него шланге, свободный конец которого должен быть опущен в рабочую жидкость; после прокачки системы долейте свежую рабочую жидкость в бачок до нормального уровня (15—20 мм от верхней кромки заливной горловины бачка).

Билет №9

Выявить и устранить неисправность предпускового подогревателя двигателя КАМАЗ-740, вызывающую отсутствие или недостаточную подачу топлива к форсунке.

Недостаток топлива (залить топливо); Топливо «застыло» в трубопроводах (залить, продуть трубопроводы, прочистить фильтры); Топливный насос не подает топливо (проверить привод, заменить насос); Электромагнитный клапан не открывается (проверить цепь питания, заменить клапан, проверить термопредохранитель); Засорилась форсунка (заменить); Отсутствует напряжение зажигания (проверить цепь питания); Неплотность трубопроводов (насос всасывает воздух: подтянуть соединения); Неправильно установлены электроды зажигания (регулировать зазоры между форсункой и электродами); Слишком много воздуха для горения (регулировать подачу воздуха заслонкой).

Заменить фильтрующие элементы фильтра очистки масла двигателя КАМАЗ-740 (норматив №12).

Выверните сливные пробки на обоих колпаках и слейте масло в емкость; Отверните колпаки; Выньте элементы из колпаков; Промойте дизельным топливом внутреннюю полость колпаков; Установите новые фильтроэлементы; Залейте в каждый колпак по 1 л чистого моторного масла, и, завернув колпаки в корпус "от руки", соберите фильтр.

Проверить величину свободного хода педали сцепления автомобиля ЗИЛ-131 (норматив №38).

Отвернуть контргайку. Отрегулировать свободный ход педали сцепления, вращая сферическую регулировочную гайку; для уменьшения свободного хода педали сферическую гайку следует навертывать на тягу, а для увеличения свободного хода — свертывать с тяги. Затянуть контргайку. После регулировки запустить двигатель и проверить правильность работы сцепления.

Свободный ход педали должен быть 35—50 мм. Полный ход – 180 мм.

Билет №10

Выявить и устранить неисправность, препятствующую пуску двигателя ЗИЛ-131.

Нет топлива в карбюраторе:

засорены топливопроводы или фильтры карбюратора и топливного насоса неисправен топливный насос

Ток не проходит через кон­такты прерывателя:

загрязнены, окислены или пригорели контакты прерыва­теля; образовался бугорок и кратер на контактах (эрозия); чрезмерно большой зазор между контактами или ослабле­ние прижимной пружины ослаблено крепление или окислены наконечники прово­дов в цепи низкого напряже­ния, обрыв в проводах или за­мыкание их с "массой" неисправен выключатель за­жигания: не замыкаются кон­такты "15" и "30/1" пробит конденсатор (корот­кое замыкание) обрыв в первичной обмотке катушки зажигания

Не размыкаются контакты прерывателя:

нарушен зазор между кон­тактами прерывателя сильно изношена текстоли­товая подушечка или втулка рычажка прерывателя

Нарушен порядок присоединения проводов высокого напряжения к контактам крышки распределителя зажигания Зазор между электродами не соответствует норме или замас­лились свечи зажигания Повреждены свечи зажигания (трещины на изоляторе) Неправильная установка момента зажигания Воздушная заслонка карбю­ратора остается закрытой при первых вспышках в цилиндрах.

Разобрать топливный фильтр-отстойник системы питания двигателя ЗИЛ-131, промыть и собрать (норматив №14).

Топливный фильтр-отстойник установлен на переднем кронштейне топливного бака.
