Интересные, не сложные, действующие игрушки моделей вертолетов из бросового материала можно изготовить за 3-4 урока в школе мальчикам 5-6 классов на уроке технологии.
Для этого материала потребуются 2 палочки от конфет «Чупа-чупс», трубочка пластмассовая, на которой продают сладкую вату.
Ведерко из под майонеза, скрепки канцелярские, нитки швейные, клей «Секунда», листовой, потолочный пенопласт, дюраль 0,6-0,8мм, клей «Титан», лист тонкого картона и сосновые рейки4:4 мм.
Для изготовления резиномотора необходима рыболовная резинка 2мм сечением.
Из инструментов необходимы ножницы, шило, круглогубцы, нож канцелярский или скальпель, лобзик обыкновенный, ножовочное потно от ножовки по металлу, плоский надфиль, наждачная бумага, набор разноцветных маркеров, тиски небольшие, рубанок и линейка.
Работу нал моделью начинают из изготовления шаблонов и лопастей ротора. Шаблоны вырезают ножницами из тонкого картона. Шаблон фюзеляжа накладывают на лист потолочного пенопласта, обводят гелевой ручкой и вырезают по линии острым ножом.
Шаблон будушей лопасти прикладывают к майонезному ведерку, обводят ручкой и вырезают по контуру шаблона ножницами, так, что бы получилось 2 одинаковые лопасти.
Ось ротора лопасти изготовляют из канцелярской скрепки при помощи круглогубцев, подшипник оси, из полоски дюраля, шириной 4 мм, для этого по концам заготовки делают шилом 2 симметричных отверстия и сгибают полоску в форме буквы «П». Далее при помощи круглогубцев из скрепки изготовляют крючок дляы креполения резиномотора.

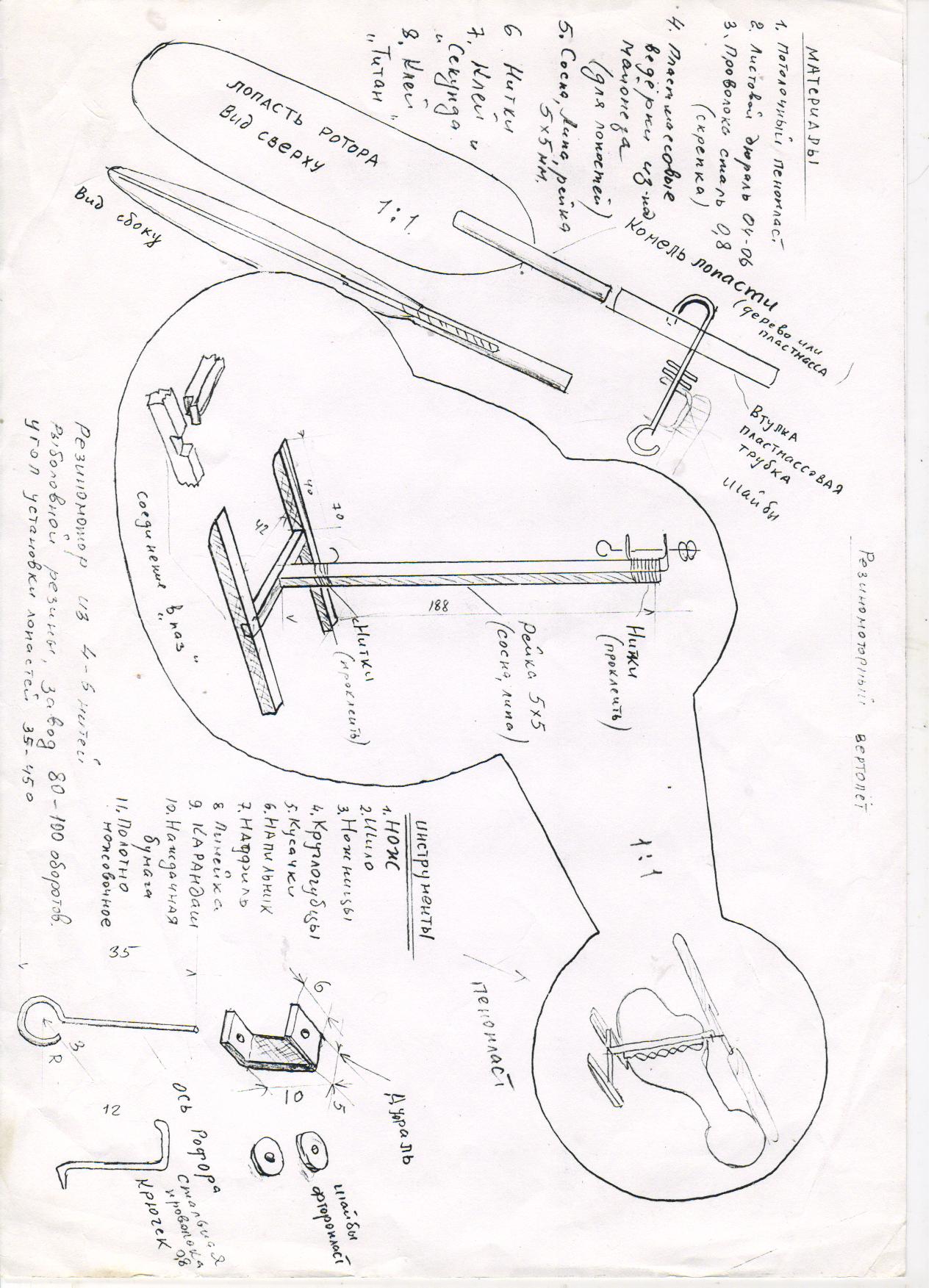

Балку крепления резиномотора и салазки вертолета изготовляют из сосновых реек 4:4 мм, согласно рисунку. Соединения склеивают клеем, для прочности, можно обмотать нитками, нитки проклееваем клеем. В верхней части балки резиномотора, на рейку, при помощи клея и ниток, прикрепляем «ПЭ» образный подшипник из дюралюминия. В нижней части балки, на 10-15 мм. Выше салазок, крепится нижний крючок резиномотора..
Ступица лопасти ротора изготовляется из палочки от «Чупа-чупс», с торцов палочки, ножовочным полотном делаем два продольных разреза длиной 20мм. В них, на клею, вставляем конец каждой лопасти.
Втулка ступицы лопасти изготовляется из пластмассовойтрубки (из под сладкой ваты), для этого понадобится отрезок длиной 45-50мм.
Находим центр при помощи линейки и в нем шилом прокалываем насквозь отверстие, в полученные отверстия, вставляем ось ротора. Между втулкой ступицы и корпусом подшипника, на ось одеваем 2-3 шайбы, вырезанные из тонкой пластмассы.
В конце работы, когда ротор и резиномотор собран, сосновую балку резиномотора, при помощи клея «Титан», крепим к пенопластовому фюзеляжу. Лопасти ротора вставляем в поворотную втулку ступицы, под углом 35-40 градусов (точно угол можно определить пробным путем, после нескольких запусков).
При первом запуске вертолет держим левой рукой, а правой накручиваем ротор почасовой стрелке. Вполне достаточно около ста оборотов. Затем отпускаем правую руку, ротор раскручивается под действием резиномотора, в следующую секунду, отпускаем и левую руку. Вертолет стремительно взмывает в высь.
Желательно производить запуски модели с помещении с высокими потолками, в спортзале, на улице, в тихую, безветренную погоду.
Перед запуском не забывайте отбалансировть лопасти, они должны быть одинаковой длины и равными по весу.
Если вы цветными маркерами раскрасите пенопластовый корпус вертолета(фюзеляж), ваша модель станет похожа на настоящий вертолет.
Интересных вам занятий и удачных запусков.

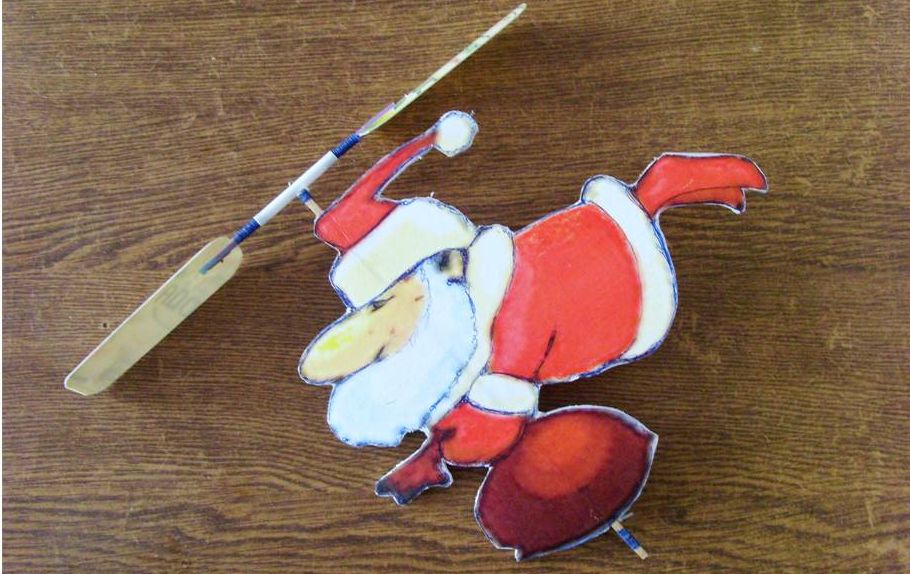

На фото новогодний вариант вертолета «Летающий Дед Мороз»
