№ типа конструкции | Наименование материала | Толщина, м | лБ, Вт/(м °С) | Ri, (м2 °С)/Вт |
1 | Кладка из ячеистобетонный блок D600 (прочность на сжатие 3,5 Мпа) на цементно-песчаном растворе/ Железобетонная стена/пилон0,18-0,22 | 0,2 | 0,325 | 0,6154 |
Утеплитель в два слоя - минеральная вата (с=90 кг/м3 , наружный слой – плиты Роквул ВЕНТИ БАТТС (или аналог), которые могут применяться без установки ветрозащитных пленок) | 0,110 | 0,04 | 2,7500 | |

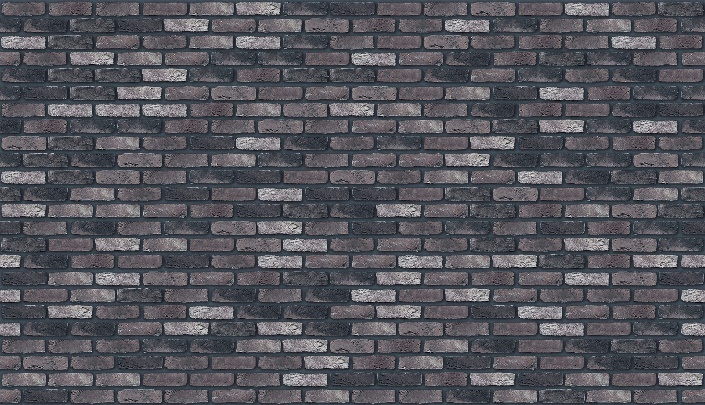

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки декоративной плитки под кирпич на подсистеме) с облицовкой мелкоштучной декоративной плиткой под кирпич | Навесной вентилируемый фасад с облицовкой декоративной плиткой (фибробетонная или клинкерная плитка)под кирпич на подсистеме:
Требования к облицовочному слою (плитке): Размер модуля плитки (расстояние между центрами плитки в установленном виде): 250 х 65 мм (высота). Возможно рассмотрение других целесообразных размеров. Цвет плитки – по фасадным решениям (приложение 2). Возможно рассмотрение предложений в рамках цветовых диапазонов фасадов Раскладка – горизонтальная вразбежку. Ширина швов – не более 10 мм Материал плитки – негорючий, экологичный. Основные варианты – фибробетонная плитка, керамическая плитка, клинкерная плитка. Возможно рассмотрение других материалов. (приоритет фибробетоная плитка) Фактура плитки – фактурная. Способ крепления плитки – скрытый Наличие технической документации по проектированию и монтажу, возможность проведения оперативных консультаций Отвечать нормативным требованиям РФ Наличие выполненных аналогичных объектов
Откосы и отливы из оцинкованного крашенного металла. (без узла пестрицкого) Предпочтительный цвет откосов и отливов: RAL 7024 (уточняется после подбора основного облицовочного слоя). Цвет уточняется по итогам принятия макета фасада на объекте. Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада. | |||
2 | Кладка из ячеистобетонный блок D600 (прочность на сжатие 3,5 Мпа) на цементно-песчаном растворе/ Железобетонная стена/пилон0,18-0,22 | 0,2 | 0,325 | 0,6154 |
Утеплитель в два слоя - минеральная вата (с=90 кг/м3 , наружный слой – плиты Роквул ВЕНТИ БАТТС (или аналог), которые могут применяться без установки ветрозащитных пленок) | 0,110 | 0,04 | 2,7500 | |
Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки декоративной плитки под кирпич на подсистеме) с облицовкой композитными (металлическими панелями) типа Алюкобонд, металлокасеты (или аналог) | Навесной вентилируемый фасад облицованный алюминиевыми / стальными композитными панелями (КМ1) на подсистеме: Требования к облицовочному слою (панелям): Размер модуля панелей (расстояние между центрами плитки в установленном виде): 600(h)х1000, 600(h)х1200….1400 Цвет панелей – по фасадным решениям Для рыжего цвета по RAL DESIGN: - RAL 050 70 40 - RAL 050 70 30
Для бирюзового цвета: - RAL 6027 - RAL 6034
Возможно рассмотрение предложений в рамках цветовых диапазонов фасадов Раскладка – горизонтальная.
Ширина швов – не более 10 мм Материал панелей – негорючий, экологичный. Основные варианты – композитные панели, металлические панели, Возможно рассмотрение других материалов. (приоритет металлическая поверхность) Фактура панелей – гладкая. Способ крепления панелей – скрытый Наличие технической документации по проектированию и монтажу, возможность проведения оперативных консультаций Отвечать нормативным требованиям РФ Наличие выполненных аналогичных объектовОткосы и отливы из оцинкованного крашенного металла. Предпочтительный цвет откосов и отливов: аналогичен типу панелей (уточняется после подбора основного облицовочного слоя). Цвет уточняется по итогам принятия макета фасада на объекте. Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада. | |||
3 | Кладка из ячеистобетонный блок D600 (прочность на сжатие 3,5 Мпа) на цементно-песчаном растворе/ Железобетонная стена/пилон 0,18-0,22 | 0,2 | ||
Утеплитель в два слоя - минеральная вата (с=130 кг/м3, плиты Роквул ФАСАД БАТТС (или аналог) | 0,110 | |||
Тонкослойная фасадная штукатурка по технологии Ceresit, Alsecco (или аналог) | Требования к облицовочному слою (штукатурке): - тип поверхности - камешковая, - зерно 2,5 мм, - Предпочтительные цвета: - RAL 9016 (белый), - RAL 7046 (серый). Цвета уточняются в рабочей документации и по итогам принятия макета фасада на объекте. - Наличие технической документации по проектированию и монтажу, возможность проведения оперативных консультаций - Отвечать нормативным требованиям РФ - Наличие выполненных аналогичных объектов Подрядчик выполняет устройство вертикальных и горизонтальных деформационных фасада. Цвет герметизирующих материалов для заделки деформационного шва аналогичен цветовому решению фасада. | |||
4 | Металлический каркас с заполнением кирпичом 0,12 | 0,12 | ||
Выравнивающая штукатурка | 0,03 | |||
Тонкослойная фасадная штукатурка по технологии Ceresit, Alsecco (или аналог) | Требования к облицовочному слою (штукатурке): - тип поверхности - камешковая, - зерно 2,5 мм, - Предпочтительные цвета: - RAL 9016 (белый), - RAL 7046 (серый). Цвета уточняются в рабочей документации и по итогам принятия макета фасада на объекте. - Наличие технической документации по проектированию и монтажу, возможность проведения оперативных консультаций - Отвечать нормативным требованиям РФ - Наличие выполненных аналогичных объектов Подрядчик выполняет устройство вертикальных и горизонтальных деформационных фасада. Цвет герметизирующих материалов для заделки деформационного шва аналогичен цветовому решению фасада. |
5 | Металлический каркас с заполнением кирпичом 0,12 | 0,12 | Ограждение балконов и лоджий | Ограждение балконов и лоджий |
Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки декоративной плитки) | ||||
Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки декоративной плитки под кирпич на подсистеме) с облицовкой мелкоштучной декоративной плиткой под кирпич | Навесной вентилируемый фасад с облицовкой декоративной плиткой под кирпич на подсистеме:
Требования к облицовочному слою (плитке): Размер модуля плитки (расстояние между центрами плитки в установленном виде): 250 х 65 мм (высота). Возможно рассмотрение других целесообразных размеров. Цвет плитки – по фасадным решениям (приложение 2). Возможно рассмотрение предложений в рамках цветовых диапазонов фасадов Раскладка – горизонтальная вразбежку. Ширина швов – не более 10 мм Материал плитки – негорючий, экологичный. Основные варианты – фибробетонная плитка, керамическая плитка, клинкерная плитка. Возможно рассмотрение других материалов. (приоритет фибробетоная плитка) Фактура плитки – фактурная. Способ крепления плитки – скрытый Наличие технической документации по проектированию и монтажу, возможность проведения оперативных консультаций Отвечать нормативным требованиям РФ Наличие выполненных аналогичных объектов
Откосы и отливы из оцинкованного крашенного металла. (без узла пестрицкого) Предпочтительный цвет откосов и отливов: RAL 7024 (уточняется после подбора основного облицовочного слоя). Цвет уточняется по итогам принятия макета фасада на объекте. Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада. |
Плиты под кондиционеры облицовываются композитными панелями/металлокасетами.
Выступающие за плоскость фасада карнизы облицевать в соответствии с узлом 1.
Приложение к техническому заданию

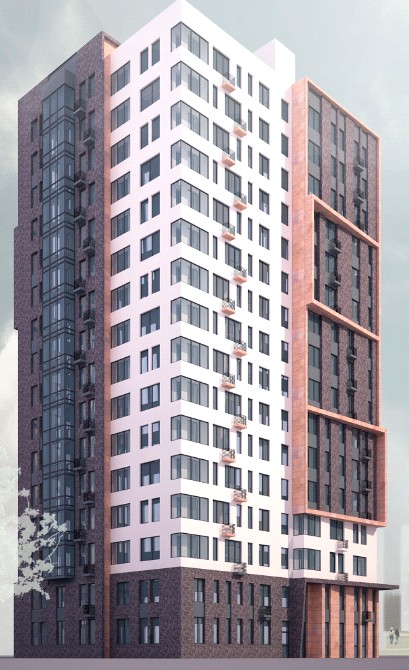

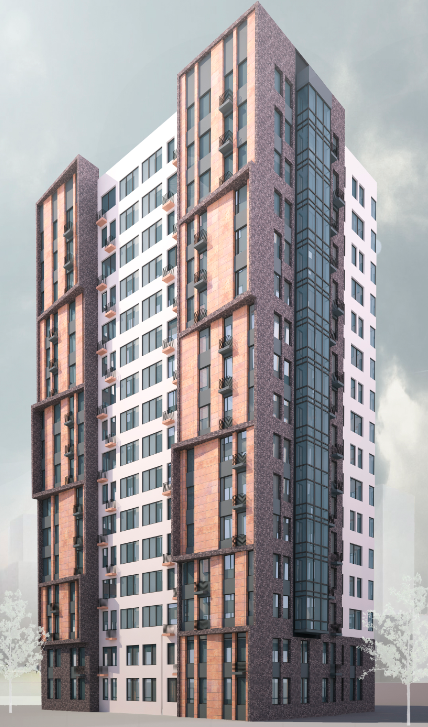

Общий вид фасадов.
