Определение расчётных расходов воды (стр. 4 )

Расчётная длина участка принимается:

равной нулю, если он проложен по незастроенной территории; фактической длине, если он проложен между кварталами жилой застройки; половине фактической длины, если он проложен по границе районов с разной степенью благоустройства или по границе жилой застройки.

Определяем длины расчетных участков сети (по генплану):

Находим общую длину расчетных участков сети:

  (26)

Определяем удельный расход на 1 метр длины (с точностью до 4 знака после запятой):

                  (27)

где  Qгор. – расход воды городом, л/с (форм.24).

Результат заносим в гр.3 табл.4.

Определяем путевые расходы по каждому участку, а результаты заносим в гр.4 табл.4. При определении путевого расхода участка, лежащего на границе районов с различной степенью благоустройства, удельный расход берётся средним между удельными расходами районов (если на всём протяжении границы имеется жилая застройка с двух сторон), а расчётная длина принимается равной фактической.

          (28)

где  qуд. – удельный расход на 1 метр длины, л/с (определяют по форм.28);

  ℓуч. – длина участка для которого определяется путевой расход, м.

Определяем узловые расходы как полусумму путевых расходов, примыкающих к узлу участков. Результат заносим в гр.7 табл.4

  (29)

где  Уqпут. – сумма путевых расходов, примыкающих к узлу участков.

Например, для узла 2 узловой расход составит:

Кроме вычисленного таким образом узлового расхода, полный отбор воды в узле включает в себя и сосредоточенный расход воды крупными потребителями: промышленными предприятиями и общественными зданиями.

Таблица № 4 – Путевые и узловые расходы.

№ участков	Длина участков, ℓ, м	Удельный расход qуд, л/с.	Путевой расход, qпут., л/с	№ узла	Примыкающие участки	Узловые расходы, qузл., л/с
1	2	3	4	5	6	7
1-2	1200	0,0379	45,42	1	1-2,1-8	25,93
2-3	170	0,0379	6,43	2	2-1,2-3	25,93
3-4	430	0,0379	16,28	3	3-2,3-4,3-8	34,07
4-5	490	0,0379	18,55	4	4-3,4-5,4-7	40,12
5-6	1200	0,0379	45,42	5	5-6,5-4	31,98
6-7	490	0,0379	18,55	6	6-7,6-5	31,98
7-8	430	0,0379	16,28	7	7-6,7-8,7-4	40,12
8-1	170	0,0379	6,43	8	8-7,8-1,8-3	34,07
3-8	1200	0,0379	45,42
4-7	1200	0,0379	45,42
Итого	6980	264,20	264,20

5.2. Гидравлический расчёт сети в час максимального водопотребления.

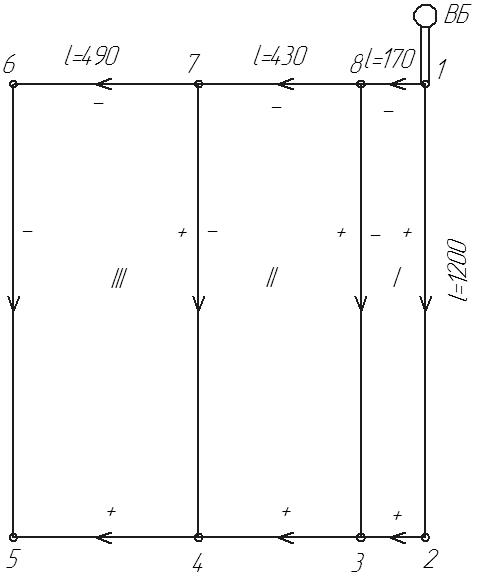

Для каждого расчётного случая составляется расчётная схема потокораспределения, состоящая из сети магистральных трубопроводов, в узлах которой проставляют номера узлов и узловые расходы, а на участках фактические длины. Также указываются водопитатели и количество воды, поступающее от них. Во время пожара ВБ отключают и всё необходимое количество воды поступает от НС – II.

На схемах показывают предполагаемое направление потоков (стрелками на участках сети). Затем намечают расчётные расходы на участках. Расчётные секундные расходы воды по участкам подсчитывают от концевых участков к начальным.

Основным потребителям воду следует подавать кратчайшим путём.

Расчёт ведётся методом Лобачёва – Кросса.

Определяем критическую точку на сети. Она должна быть наиболее удалённой от точки 1 и высоко расположенной на рельефе местности. Критической является точка. Привязываем к узловым точкам сосредоточенные расходы (от общественных зданий и промпредприятия).

Проведем предварительное распределение потоков воды по участкам сети, соблюдая принцип Кирхгофа (сколько воды подходит к узлу, столько из него и выходит).

магистральные лини с целью их взаимозаменяемости должны иметь примерно одинаковую пропускную способность.

Проведем предварительное распределение потоков воды по участкам сети.

В узле 5 расход воды составляет сумму узлового расхода в этой точке (см. табл. 4) и сосредоточенного расхода на нужды больницы Qбол. = 2,2 л/с (см. табл. 2):

5

Этот расход должен был пройти по участкам, примыкающим к узлу 5: 4 – 5 и 5 – 6. предположим, что по участку 5 – 6 прошёл расход q5-6 = 20 л/с, тогда по участку 4 – 5 пройдет расход:

К узлу 6 подходит транзитный расход q5-6 = 20 л/с и собственно узловой расход в этой точке , тогда по участку 6 – 7 пройдёт расход:

Следовательно по участку 6 – 7 пройдёт расход q6-7 = 51,98 л/с.

К узлу 4 подходит транзитный расход q4-5 = 14,18 л/с и собственно узловой расход в этой точке , которые в сумме составляют:

Допустим, что по участку 4 – 7 пройдёт расход q4-7 = 30 л/с, тогда по участку 3 – 4 пройдет расход:

Допустим, что по участку 3 – 8 пройдёт расход q4-7 = 40 л/с, тогда по участку 2 – 3 пройдет расход:

К узлу 7 подходит транзитный расход q6-7 = 51,98 л/с, q4-7 = 30 л/с и собственно узловой расход в этой точке , которые в сумме составляют:

К узлу 8 должен подходить расход воды составляющий сумму узлового расхода в этой точке , транзитный расход q7-8 = 122,1 л/с, q3-8 = 40 л/с и сосредоточенного расхода на нужды больницы Qбол. = 0,7 л/с

Следовательно по участку 1 – 8 пройдёт расход q1-8 = 196,87 л/с.

К узлу 2 должен подходить расход воды составляет сумму узлового расхода в этой точке  ,  сосредоточенного  расхода  на  нужды  промышленного  предприятия  Qпр. = 32,82 л/с (см. пункт 2) и расход на участке 2 – 3:

Следовательно по участку 1 – 2 пройдёт расход q8-1 = 77,12 л/с.

Для проверки правильности распределения расходов воды нужно сложить qузл.1, транзитные расходы на участках, примыкающих к точке 1 и сосредоточенный расход на нужды баня, привязанный к этому узлу. должна  получится величина общего расхода, который подходит к узлу 1, т. е. Qобщ..

Для сети принимаем материал труб согласно [1, п.8.21]. Диаметры труб принимаем, используя экономические скорости, рекомендованные по таблицам :

При  Ш 200 – 300 мм  v = 0,6 – 1 м/с

  Ш 400 – 600 мм  v = 1 – 1,3 м/с

Диаметр выбирается из следующих соображений:

в системах с регулирующей ёмкостью в начале сети (или при безбашенной системе) решающим для выбора диаметров является расчётный случай работы сети в час максимального водопотребления; в системах с контррезервуаром – на участках, прилегающих к нему, решающим для выбора диаметров является час максимального транзита в башню, на остальных участках диаметр принимается по расходу в час максимального водопотребления; при пропуске пожарного расхода по трубам следует следить, чтобы скорости движения оды не превышали 2,5 м/с, в противном случае следует принимать следующий по сортаменту диаметр трубопровода (по отношению к основному расчётному случаю).

При выборе диаметров необходимо соблюдать следующие правила:
