Расчётные расходы воды на участках заносим в графу 4 табл.5.
Диаметры и скорости воды принимаем по [3] в зависимости от расхода и заносим, соответственно в графы 5 и 6 табл.5. При назначении диаметров нужно, чтобы начиная от точки подачи воды диаметры участков постепенно уменьшались по ходу движения воды к конечным участкам сети.
S0 – удельное сопротивление на 1 м трубы. Определяется по [3, табл.3]. Так как S0 приводится для Q в м3/ч, а расчётный расход в л/с, то S0 Ч 10-6 и результат заносим в гр.7 табл.5.
Если скорость воды на участке отличается от 1 м/с, то к значению S0 добавляются поправочные коэффициенты К, которые определяются по [3, табл.4]. Значения К заносим в графу 8 табл.5.
Находим сопротивление по всей длине участка по формуле:
(30)
Результат заносим в гр.9 табл.5.
Находим потери напора по участкам сети по формуле:
(31)
Результат заносим в гр.11 табл.5.
Потери напора по участкам каждого кольца сети принимаются со знаком «+», если поток направлен по часовой стрелке, и со знаком « - », если против.
Потери напора по кольцу не должны быть более ± 0,5 м, а по наружному контуру не более ± 1,5 м.
Если потери по кольцу больше допустимых, определяем поправку к расходам по формуле:
(32)
Знак поправки определяется по приложению 9.
В гр.13 табл.5 к расходу в гр.4 прибавляется поправочный расход со знаком «+», и вычитается, если Дq со знаком « - ».
Так как конечные расходы отличаются от первоначальных, производим поправку на скорость. Для этого, по [3], по новым расходам определяем новые скорости vк, а к новым скоростям поправочные коэффициенты К1 [3, табл.4]. Значения заносим соответственно в гр.20 и 21 табл.5.
Фактические потери напора по участкам определяют по формуле:
(33)
Значения заносим в гр.22 табл.5 (см. приложение).
5.3. Гидравлический расчёт сети в час максимального водопотребления и пожара.
В данном населённом пункте число пожаров равно 2 с расходом воды на один пожар - 35 л/с (см. пункт 1.3.).

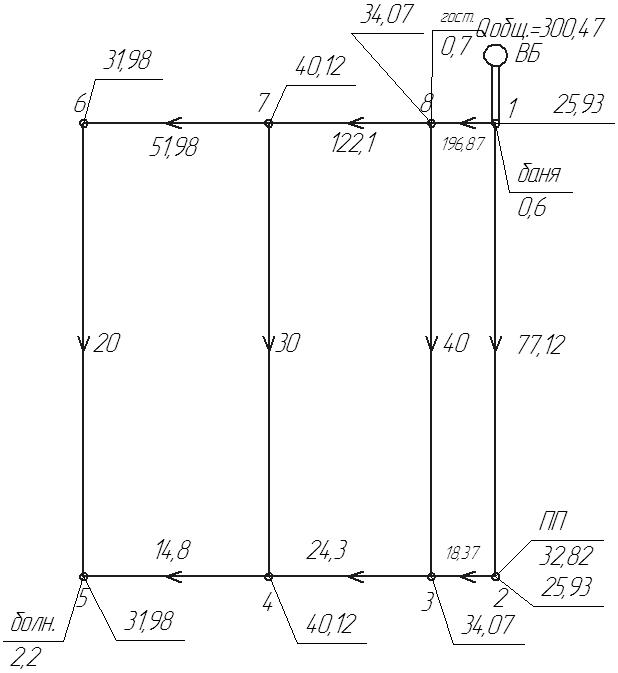

Точками пожара принимаем узлы сети наиболее удаленные от водопитателя или расположенные на высоких отметках поверхности. Согласно генплана пожары принимаются в точках 6 и 5 . Расход воды на пожаротушение на предприятии составляет 25 л/с.
При пожаре в час максимального водопотребления расход воды на полив улиц и зелёных насаждений, на приём душа из расчетного расхода вычитаются.
5.4.Гидравлический расчёт водоводов.
От НС и ВБ до сети прокладываются напорные водоводы в 2 нитки [1, п.8.1]. Гидравлический расчёт водоводов состоит в определении их диаметров и потерь напора при пропуске различных расчетных расходов воды.
Диаметр водоводов от НС до регулирующей ёмкости (в случае с проходной башней) или до сети определяется с помощью [4] по максимальной производительности НС. Потери напора находятся для случаев:
Диаметр водоводов, соединяющих сеть с регулирующей ёмкостью (проходная башня), назначается по максимальному часовому расходу воды. Потери напора определяются также для трёх выше перечисленных случаев работы сети.
В схеме с контр ёмкостью диаметр водоводов, соединяющей её с сетью, принимается по величине расхода, подаваемого в сеть от водонапорной башни.
При конструировании водоводов необходимо руководствоваться [1, разд.8].
Расчёт водоводов от ВБ до точки 1:
Длина водоводов ℓ = 150 м (см. схему генплана).
По водоводам пройдёт расход Qобщ. = 269,25 л/с (см. пункт 2, форм.26).
По каждому из них пройдёт расход:
(34)
По [3] находим d – диаметр водовода, используя экономические скорости (см. пункт 5.2.), v – скорость воды, потери напора на 1000 м длины водовода.
d = 400 мм
v = 1,11 м/с
1000i = 4,23 м
Определяем потери напора по длине водовода
(35)
Проверяем работу водовода на пропуск аварийного расхода.
При аварии на одной нитке водовода по другой должно пройти 70% расхода воды:
(36)
Для полученного расхода по [3] определяем новые значения скорости и потерь напора. Диаметр водовода не меняется.
d = 400 мм
v = 1,56 м/с
1000i = 8,19 м
При аварийной работе водовода потери напора составят (форм.35):
Проверяем работу водовода на пропуск пожарного расхода. При пожаре по водоводам пройдёт расход:
(37)
по каждому водоводу пройдёт расход:
Для полученного расхода по [3] определяем новые значения скорости и потерь напора. Диаметр водовода не меняется.
d = 400 мм
v = 1,47 м/с
1000i = 7,26 м
При припуске пожарного расхода потери напора на водоводе составят (форм.35):
Расчёт водоводов от НС – II до ВБ:
Длина водоводов ℓ = 1120 м (см. схему генплана).
Количество воды, которое идёт по этим водоводам составляет 4,7%(см. табл.7 гр.3) от Qсут л/с (итог гр.25 табл.3):
(38)
По каждому водоводу пройдёт расход:
По [3] находим d – диаметр водовода, используя экономические скорости (см. пункт 5.2.), v – скорость воды, потери напора на 1000 м длины водовода.
d = 700 мм
v = 1,21 м/с
1000i = 2,48 м
Определяем потери напора по длине водовода (форм.35):
Проверяем работу водовода на пропуск аварийного расхода. Аварийный расход для водовода НС-II – ВБ определяем по форм.36:
Для полученного расхода по [3] определяем новые значения скорости и потерь напора. Диаметр водовода не меняется.
d = 800 мм
v = 1,3 м/с
1000i = 2,4 м
При аварийной работе водовода потери напора составят (форм.35):
Проверяем работу водовода на пропуск пожарного расхода. При пожаре по водоводам пройдёт расход:
(39)
по каждому водоводу пройдёт расход:
Для полученного расхода по [3] определяем новые значения скорости и потерь напора. Диаметр водовода не меняется.
d = 800 мм
v = 1,02 м/с
1000i = 1,53 м
При припуске пожарного расхода потери напора на водоводе составят (форм.35):
Водонапорные башни служат для хранения регулирующих и противопожарных запасов воды, а также создания и поддержания в сети необходимых напоров.
Требуемый полный объём бака башни, м3, определяется по формуле:
(40)
где Wрег. ВБ – регулирующий объём воды в баке, м3;
Wпож. ВБ – неприкосновенный пожарный запас, м3, на тушение одного внутреннего и одного наружного пожаров в течении 10 минут при одновременном удовлетворении хозяйственно-питьевых нужд [1, п.9.5]:
Регулирующий объём бака можно определить по интегральному графику или табличным способом по форме таблицы 7.
(41)
где бмах – максимальный значение в гр.6 талб.7;
Qсут. – расчётный суточный расход воды населённым пунктом (табл. 3. итог гр.25)
Определяем неприкосновенный 10-ти минутный противопожарный запас воды в баке:
(42)
где qпож. – расчётный расход воды на один пожар в городе (см. пункт 1.3.), qпож. = 35 л/с;
- расчётный расход на внутреннее пожаротушение на предприятии (см. пункт 1.3.),
Таблица № 7 – Определение регулирующей емкости бака водонапорной башни.
Часовые промежутки | Потребление воды городом в % от Qсут | Подача воды насосами II подъема | поступление в бак в % | Расход их бака в % | Остаток в баке % |
1 | 2 | 3 | 4 | 5 | 6 |
0 –1 | 2,86 | 2,48 | 0,00 | 0,38 | 3,19 |
1 – 2 | 2,37 | 2,48 | 0,11 | 0,00 | 3,30 |
2 – 3 | 2,39 | 2,48 | 0,09 | 0,00 | 3,38 |
3 – 4 | 2,38 | 2,48 | 0,10 | 0,00 | 3,49 |
4 – 5 | 2,72 | 2,48 | 0,00 | 0,24 | 3,24 |
5 – 6 | 3,42 | 4,73 | 1,31 | 0,00 | 4,55 |
6 – 7 | 4,23 | 4,73 | 0,50 | 0,00 | 5,05 |
7 – 8 | 4,69 | 4,73 | 0,04 | 0,00 | 5,10 |
8 – 9 | 5,56 | 4,73 | 0,00 | 0,83 | 4,27 |
9 – 10 | 5,49 | 4,73 | 0,00 | 0,76 | 3,51 |
10 – 11 | 5,48 | 4,73 | 0,00 | 0,75 | 2,76 |
11 –12 | 5,42 | 4,73 | 0,00 | 0,69 | 2,07 |
12 – 13 | 5,71 | 4,73 | 0,00 | 0,98 | 1,10 |
13 – 14 | 4,83 | 4,73 | 0,00 | 0,10 | 1,00 |
14 – 15 | 4,75 | 4,73 | 0,00 | 0,02 | 0,98 |
15 –16 | 4,99 | 4,73 | 0,00 | 0,26 | 0,73 |
16 – 17 | 5,46 | 4,73 | 0,00 | 0,73 | 0,00 |
17 – 18 | 4,68 | 4,73 | 0,05 | 0,00 | 0,05 |
18 – 19 | 4,63 | 4,73 | 0,10 | 0,00 | 0,15 |
19 - 20 | 4,45 | 4,73 | 0,28 | 0,00 | 0,43 |
20 - 21 | 4,72 | 4,73 | 0,01 | 0,00 | 0,43 |
21 - 22 | 3,81 | 4,73 | 0,92 | 0,00 | 1,35 |
22 - 23 | 2,84 | 4,73 | 1,89 | 0,00 | 3,24 |
23 - 24 | 2,13 | 2,48 | 0,35 | 0,00 | 3,59 |
100 | 100% |
Из полученных значений гр.6 выбираем максимальное бмах = 5,10
|
