Инструкция
ПО СБОРКЕ и ЭКСПЛУАТАЦИИ ТЕПЛИЦ моделей Радуга и Краса
Теплицы серии Радуга изготовлены из стальной профильной трубы 20х20 мм, а серия Краса - сечением 40х20 и 20х20 мм и является одной из самых надежных теплиц в своем классе.

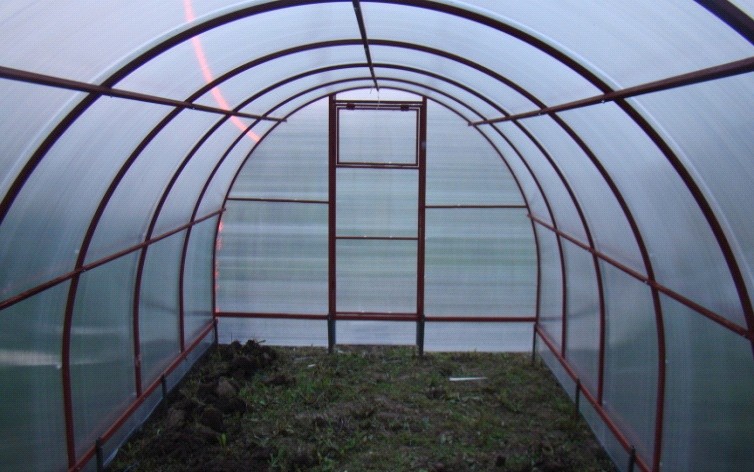

Серия Радуга (верхний рисунок): каркас изготовлен из стальной окрашенной профильной трубы 20х20 мм, толщина стенки 1,5 мм. Расстояние между дугами 1 метр. Теплица серии Радуга имеет 5 продольных элементов (т. е. дуги в каркасе теплицы соединяются в 5 местах: по обоим краям по низу, по бокам, и в середине на коньке), 2 двери и 2 форточки.
Серия Краса (усиленный вариант): каркас изготовлен из стальной окрашенной профильной трубы 20х20 мм и 40х20 мм, толщина стенки 1,5 мм. Расстояние между дугами 1 метр. Теплица серии Краса имеет 7 продольных элементов (т. е. дуги в каркасе теплицы соединяются в 7 местах: по обоим краям по низу, по бокам по 2 продольных элемента, и в середине на коньке), 2 двери и 2 форточки. Основание теплицы серии Краса из профиля 40х20.
В комплект поставки (к примеру, серия Краса, для каркаса размером 3х8м) входят 2 готовых сварных торца (Т), дуги сечением 40х20 (Д40) – 3шт и 20х20 (Д20) – 4шт, прямые элементы 40х20 длиной 2,95м (40П295) с втулками – 2шт, прямые элементы 40х20 длиной 3,05м (40П305)– 2шт, прямые элементы 20х20 длиной 2,95м (20П295) с втулками – 5шт, прямые элементы 20х20 длиной 3,05м (20П305) – 5шт, вставка (удлиняющая теплицу, как правило монтируются в середину теплицы) прямой элемент 40х20 длиной 2,0м (40В200) со втулками – 2шт, вставка прямой элемент 20х20 длиной 2,0м (20В200) со втулками – 5шт, крепеж (в скобке указана маркировка).
Процесс монтажа каркаса теплицы (на примере теплицы серии Краса 3х8м):
1 этап. Чтобы все технологические отверстия совпадали, необходимо откалибровать дуги. Для этого их ложат одну на другую так, чтобы все отверстия выложились в один ряд, при этом допускается небольшое отклонение в 5мм, если отклонение значительное, то отверстия необходимо пересверлить. Просим Вас обратить внимание еще на следующий момент: дуги во всех моделях теплиц являются универсальными, то есть они подходят как для серии Радуга, так и для серии Краса. Независимо от модели теплицы торцевая дуга изготовлена из профиля 20х20 мм, при этом стойки двери и нижняя соединяющая планка изготовлены из профиля 40х20.Количество и расположение продольных элементов-направляющих у теплиц серии Краса и Радуга неодинаковое, и как следствие, после монтажа каркаса теплицы любой серии на дугах должны оставаться неиспользованные технологические отверстия.
2 этап. Выставляются торцы (Т), нижние боковые края которого соединяются между собой с одной стороны в следующей последовательности :Т-40П305-40В200-40П295-Т. Для их соединения в прямых элементах (40В200 и 40П295) с одной стороны сделаны соответствующие втулки. Таким образом, профиль сечением 40х20 мм образует так называемый «нижний пояс» или основание теплицы. Соединять элементы следует постепенно, то есть сначала ставите торец, затем через метр дугу из профиля 20х20, только затем под дугу прямые продольные элементы (направляющие), таким образом направляющие будут находиться с внутренней стороны, а поликарбонат ложится только на дуги. Следующим шагом будет установка дуги 40х20 (серия Краса), либо дуги 20х20 (серия Радуга) и т. д. Т. е. дуги соединяются между собой в следующей последовательности, к примеру для 3х8м серии Краса это будет выглядеть следующим образом: Т(торец)-Д20-Д40-Д20-Д40-Д20-Д40-Д20-Т(торец). Таким образом, дуг из профиля 40х20 в теплице Краса 3х8м всего 3шт и они находятся в тех местах, где поликарбонат будет ложится нахлестом на дугу. Гайки не следует сразу сильно затягивать, полная затяжка производится только после окончательной установки поликарбоната по уровню на каркас. Запрещается ставить теплицу на наклонной плоскости, иначе двери не будут хорошо открываться и т. п.
3 этап. Прямые элементы сечением 20х20 образуют «верхний пояс» и соединяются между собой аналогично нижнему: Т-20П305-20В200-20П295-Т. Для их соединения одна часть прямого элемента соединяется со второй частью через втулку, используя саморез 13мм. В серии Краса 7 продольных элементов (направляющих), которыми соединяются дуги, включая «нижний пояс», в серии Радуга их 5.
4. этап. Следующим шагом следует весь каркас выравнять по уровню, и в целях усиления устойчивости от ветровых нагрузок как вариант монтировать на специальные штыри – металлические прямоугольные трубы из профиля 40х20мм или 20х20мм длиной 60-100 см (в комплект не входит), которые по периметру теплицы забиваются в землю.
Если у вас теплица стоит на открытой местности, то пожалуйста, сами позаботьтесь о дополнительных мерах по повышению устойчивости каркаса: найдите и забивайте дополнительные штыри по периметру теплицы. Никогда не ставьте теплицу на тех местах, где есть возможность возникновения сильных воздушных потоков: на возвышенности, на краю оврага, у водоемов, в открытом месте (поле), между двумя домами, между забором и домом и т. д. Не оставляйте открытой дверь или форточку если надолго уезжаете! Соблюдайте все правила по эксплуатации теплицы!!! (см. стр 7)
Комплектность и спецификация теплицы
серии Краса (Дуга 40/20, 7 ПЭ)
ДУГИ
Дуга профиль 20х20 Д20 длина 5.63м
Дуга профиль 40х20 Д40 длина 5.63 м
В скобках указаны количество торцов. В торцах теплицы независимо от модели дуга изготовлена из профиля 20х20 мм, при этом стойки двери и нижняя соединяющая планка изготовлены из профиля 40х20.
Дуга | 3х4м | 3х6м | 3х8м | 3х10м | 3х12м | 3х14м |
Д20 | 2+(2) | 3+(2) | 4+(2) | 5+(2) | 6+(2) | 7+(2) |
Д40 | 1 | 2 | 3 | 4 | 5 | 6 |
Серия
Краса:
Дуга | 3х4м | 3х6м | 3х8м | 3х10м | 3х12м | 3х14м |
Д20 | 3+(2) | 5+ (2) | 7+(2) | 9+(2) | 11+(2) | 13+(2) |
Серия
Радуга:
Внимание! Модификация, комплектация и спецификация теплицы может изменяться без уведомления покупателей
ПРЯМЫЕ ЭЛЕМЕНТЫ
Серия Краса:
для теплиц 3х4м
профиль 20х20 длиной 1.90м 20П190 -5 шт
профиль 20х20 длиной 2.10м 20П210 -5 шт
профиль 40х20 длиной 1.90м 40П190 -2 шт
профиль 40х20 длиной 2.10м 20П210-2 шт
для теплиц 3х6м
проф 40х20 длина 2,95м 40П295-2 шт
проф 40х20 длина 3,05м 40П305-2 шт
проф 20х20 длина 2,95м 20П295-5 шт
проф 20х20 длина 3,05м 20П305-5 шт
* черной стрелкой обозначены втулки
для теплиц 3х8м
3х6 +
вставка 40х20 длина 2.00м 40В200-2 шт
вставка 20х20 длина 2.00м 20В200-5 шт
для теплиц 3х10м
3х6+
вставка 40х20 длина 2.00м 40В200-4 шт
вставка 20х20 длина 2.00м 20В200-10 шт
Серия Радуга:
для теплиц 3х4м
профиль 20х20 длиной 1.90м 20П190 -5 шт
профиль 20х20 длиной 2.10м 20П210 -5 шт
для теплиц 3х6м
проф 20х20 длина 2,95м 20П295-5 шт
проф 20х20 длина 3,05м 20П305-5 шт
*черной стрелкой обозначены втулки
для теплиц 3х8м
комплект 3х6 + вставка 20х20 длина 2.00м 20В200-5 шт
для теплиц 3х10м = комплект 3х6+
вставка 20х20 длина 2.00м 20В200-10 шт
УСТАНОВКА НА ТЕПЛИЦУ ПОКРЫТИЯ ИЗ СОТОВОГО ПОЛИКАРБОНАТА.
На примере теплицы 3х6м
Для покрытия теплицы 3х6м необходимы 2 листа размером 2,1х12м, которые перед монтажом режутся пополам по 6м или 4 листа сотового поликарбоната размером 2,1х6м. Из них 3 листа длиной 6м идут на крышу теплицы, а 1 оставшийся лист 6м – на оба торца.Как правило, гарантия на поликарбонат указана на листе поликарбоната и на качественный материал составляет не менее 10 лет (имеется соответствующая маркировка на монтажной пленке), при этом срок службы только качественного поликарбоната доходит до 15-20 лет.
Качественный сотовый поликарбонат всегда имеет защитный слой коэкструзии от ультрафиолета. Листы поликарбоната устанавливаются строго определённой стороной наружу, имеющей защитный слой. Защитный слой имеет та сторона поликарбоната, на которую нанесена инструкция. Также возможен вариант с прозрачной пленкой + должна быть тонкая ВКЛЕЙКА по всей поверхности листа, где также написано, что эта сторона защищена от ультрафиолетовых лучей. ДРУГАЯ НЕЗАЩИЩЕННАЯ сторона покрыта лишь однотонной прозрачной плёнкой. Перед монтажом эти пленки следует снять с обеих сторон, как с защищенной, так и с незащищенной.
Гарантия не распространяется на естественное старение сотового поликарбоната (пожелтение, потемнение и т. п), а также на деформацию изделия из-за сложных погодных условий: тяжелый снег, град, большой перепад температуры и т. п. Гарантия предполагает лишь сквозную стойкость поликарбоната к ультрафиолетовому излучению солнца в течение указанного срока.
Внимание! На листе качественных поликарбонатов на защищенной от ультрафиолета стороне поликарбоната всегда имеется лазерная маркировка с указанием марки поликарбоната и даты изготовления. После снятия монтажной пленки эта маркировка остается на листе в течении всего срока службы поликарбоната. Она позволяет установить правильность монтажа поликарбоната (лазерная маркировка наносится только на защищенную сторону) и изготовителя поликарбоната даже по истечении многих лет. Если на боковой поверхности листа отсутствует лазерная насечка с указанием марки поликарбоната, то следует сохранить часть монтажной пленки, где указан адрес завода-изготовителя и марка поликарбоната.
Важно! Чтобы закрыть соты поликарбоната от попадания влаги и грязи при монтаже применяют 2 контура защиты: 1. специальным армированным влагостойким или обычным скотчем (обязательно) и 2. UP-профилями (при желании).

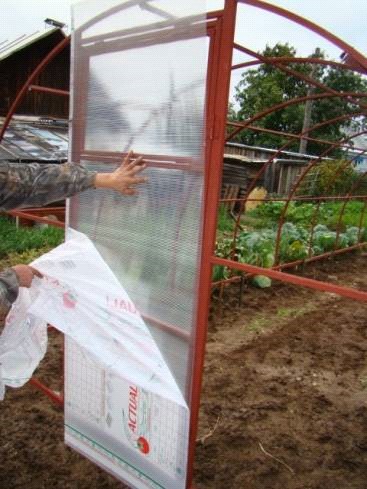

Монтажную (транспортировочную) плёнку необходимо удалить после вырезки кусков, перед их установкой на каркас. Открытые части панелей (особенно нижние) перед установкой на каркас желательно заскотчевать (чтобы внутрь поликарбоната не попадала влага и грязь, которые ведут к последующему быстрому пожелтению и потемнению поликарбоната), а нижние края поликарбоната углубить в речной песок (по возможности), чтобы они долгое время оставались чистыми.
Для надежного крепления каркаса теплицы с землей как вариант рекомендуется применять штыри (на рисунке справа, представляют собой куски профильных труб длиной до 80 см, в комплект не входят)
МОНТАЖ ПОКРЫТИЯ ТОРЦЕВОЙ ЧАСТИ ТЕПЛИЦЫ
Внимание! Рекомендуется до покрытия поликарбоната (пока нет опыта, иначе вы можете повредить поликарбонат) высверлить сверлом по металлу диаметра 3мм необходимые отверстия на торцевой части теплицы для самореза 19мм и на крыше для самореза 25мм, где листы ложатся внахлест. Сверлить нужно аккуратно, лучше предварительно залунковать места предполагаемого сверления. Саморезы 13мм применяется для соединения прямых элементов (направляющих) со втулками. Саморезы 25мм – для соединения листов поликарбоната внахлест на крыше. Саморезы 19 и 25мм крепятся проходя через отверстие в кровельной шайбе и через поликарбонат, прижимая последний к каркасу. При монтаже следите за тем, чтобы кровельные шайбы монтировались не менее чем через 30-40 см друг от друга в крайних частях поликарбоната. Сверла при отсутствии опыта часто ломаются, но не выбрасывайте их сразу: надломленным сверлом можно сделать еще много лунок.

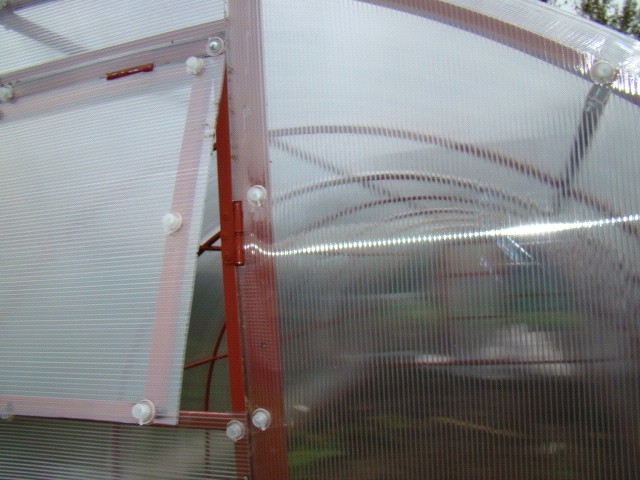

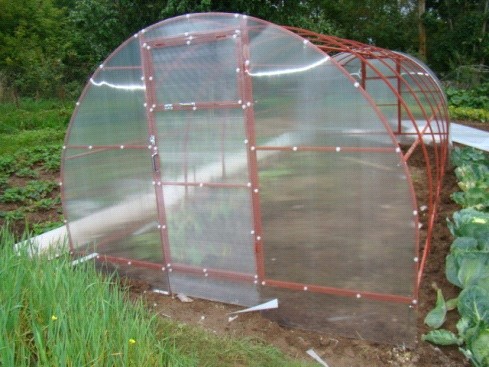

Теплицу начинают покрывать с торцов. Первым шагом берется лист 6м и вырезаются двери на оба торца так чтобы они при закрывании ложились нахлестом в 1 см на стойку двери. Поэтому отверстия для саморезов на стойках двери высверливаются ближе к внешнему краю. Затем методом наложения вырезаются остальные части торца. Вертикальные края панели также можно закрыть UP – профилем (в комплект не входит, приобретается отдельно), либо армированным (перфорированной гермолентой) или простым скотчем (в комплект не входит). Резку лучше выполнять электролобзиком, но можно и канцелярским ножиком. Чтобы правильно вырезать канцелярским нижом, надо сперва сделать легкий неглубокий надрез и только потом провести ножом, приложив силу.
Для крепления ручки, вертушки используйте – саморезы 13мм. На торцевой части теплицы крепёж выполняется саморезам 19 мм с оцинкованной удлиненной шайбой диаметром 20 мм либо пластиковой кровельной шайбой.
МОНТАЖ ПОКРЫТИЯ АРОЧНОЙ ЧАСТИ ТЕПЛИЦЫ.

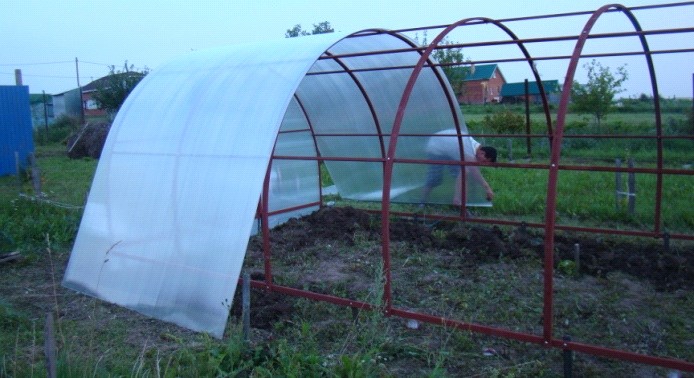

Верх теплицы размера 3х6м (покрывается тремя панелями с изгибом их вдоль внутренних рёбер ( то есть поликарбонат ложится на дугу по длине), при этом для их крепления следует использовать саморез 19мм. на 3х4м - 2шт, 3х6м - Зшт, 3х8м - 4шт). Нижние края панелей рекомендуется закрыть up - профилем (в комплект не входит), либо специальным, желательно армированным скотчем (в комплект не входит). Листы (панели) поликарбоната закрепляются на каркасе специальными оцинкованными шайбами диаметром 20мм с помощью саморезов.

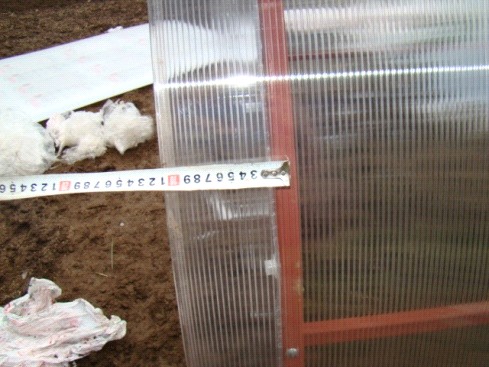

1. Вначале установите крайние панели(листы) так, чтобы край панели выступал за торец на 10см, и закрепите их саморезом 19мм. Выровняйте его так, чтобы над торцом образовался равномерный напуск 10см, нижние края листа были горизонтальны, а сам лист плотно прилегал к дугам каркаса. Крепление листов лучше начинать со второго ряда шайб. Затем, обеспечивая натяжение материала, прикрепить следующий ряд шайб и так далее пока не закрепите все шайбы в соответствии со схемой крепления.
2. Аналогично крепится лист сотового поликарбоната на вторую приторцевую арочную часть.
3. Затем установите среднюю панель поверх крайних с одинаковым напуском с обоих краёв (внахлест) и в местах нахлеста закрепите их саморезом в 25мм.

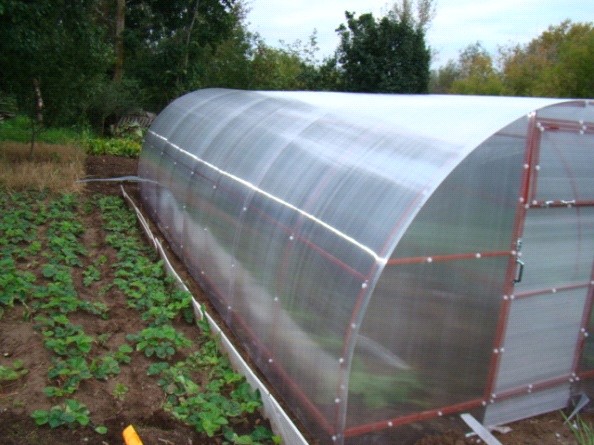

4. Рекомендуется по периметру теплицы вырыть траншею на штыковую лопату и заполнить ее речным песком. Нижний край поликарбоната при этом должен находиться в песке, чтобы он подольше оставался чистым и чтобы конденсат хорошо дренировал.

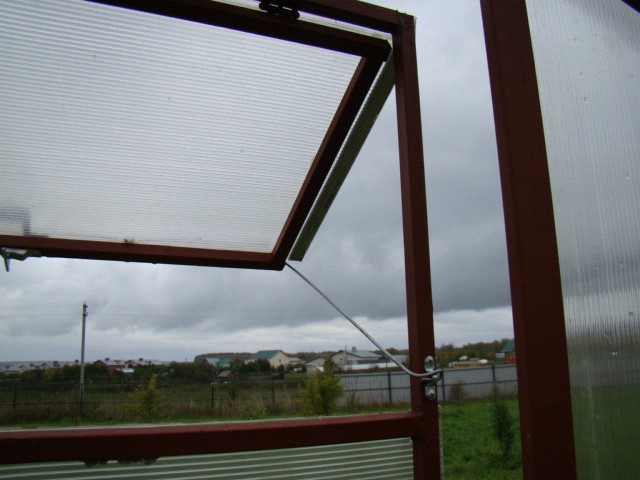

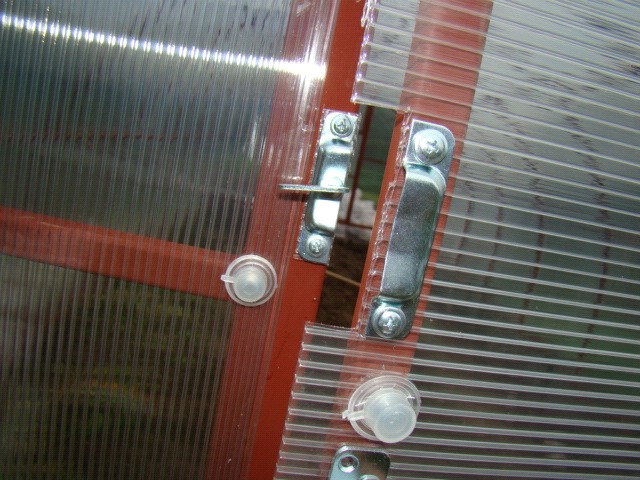

5. Фиксаторы для форточки крепятся к двери как показано на фото ниже.
6. Теплица собрана. Пусть она будет радовать Вас многие годы высоким урожаем.
Благодарим Вас за правильный выбор!
ПРАВИЛА ЭКСПЛУАТАЦИИ ТЕПЛИЦЫ
ВНИМАНИЕ!
Ознакомьтесь, пожалуйста, со следующими обязательными Правилами эксплуатации теплицы (Правила относятся ко всем моделям теплиц):
1. В связи с большими снежными нагрузками в зимний период для увеличения жесткости каркаса обязательно подпирайте центральный стрингер (прямой продольный элемент) Т-образными деревянными упорами (в комплект не входит!), надежно расположив их внутри теплицы через каждые 1-2 метра, следите за тем, чтобы они зимой не упали и не забывайте периодически сметать снег с теплицы, особенно в период сильных снегопадов.
2. Каждую весну и осень мойте поликарбонат от грязи и пыли изнутри и снаружи теплицы вначале теплой водой с легким раствором ПАВ, не содержащим аммиак, а затем смойте все чистой водой, чтобы он дольше сохранился.
3. Во время сильных ветров плотно и надежно закрывайте все двери и форточки в теплице!, не оставляйте открытой дверь и форточку, если надолго уезжаете.
Гарантийные обязательства:
1. на монтаж каркаса - 6 месяцев. Со временем в некоторых местах теплицы из-за множества факторов (ветер, погодные условия, термическое расширение днем и сужение поликарбоната вечером, механический износ на дверях и т. д.) крепления поликарбоната ослабевают – это не гарантийный случай. Самостоятельно и сразу по обнаружении их следует заново затягивать (закреплять).
2. срок службы сотового поликарбоната указан на поверхности листа поликарбоната (зависит от цены (качества) пластика, который вы покупаете). Если на поверхности листа срок службы не указан, значит, на такой лист завод-изготовитель и мы, в свою очередь, гарантию не даем.
При монтаже не забудьте сохранить часть поликарбоната с монтажной пленкой, где указан адрес завода – изготовителя и срок службы!
Гарантия не распространяется:
на комплектующие теплицы (саморезы, кровельные шайбы, фурнитура и т. п.); на покраску каркаса теплицы (коррозия); на естественное старение сотового поликарбоната (пожелтение, помутнение); на деформацию изделия из-за сложных погодных условий: тяжелый снег, град, ураган, большой перепад температуры и т. п.Гарантия предполагает сквозную стойкость сотового поликарбоната к ультрафиолетовому излучению солнца в течение указанного срока.
Гарантийные обязательства действуют только при условии, если монтаж теплицы выполнен нашими специалистами и соблюдены все правила сборки и эксплуатации теплицы.
Обязуюсь соблюдать правила сборки и эксплуатации теплицы
___________________________________________________________________________ Дата Подпись (ФИО покупателя) Адрес
