Облицовывание профильных деталей (стр. 2 )

Решение фирмы “Клебхеми ГмбХ КО КГ”

Облицовывание профильных погонажных деталей из ПВХ и алюминия плёнками ПВХ, CPL с использованием 2-компонетных клеёв с содержанием растворителей 257, 261,265

Клеи на основе поликонденсационный смолы с растворителями на полиэфирной основе

КЛЕЙБЕРИТ 257 и КЛЕЙБЕРИТ 261

Основа: поликонденсационная смола (полиэстер)

Растворитель: хлорированный углеводород Отверди%), для наружного профиля обязательно 5% Разбавитель-очистиЖизнеспособность клея с отвердителем: 24 часа Время вызревания от 1/2 до 3 часов после добавления растворителя Плотность: 1,30 г/см3 Расход клея: 100-150 г/м2 в зависимости от подложки и декоративного материала Переработка осуществляется холодным способом Нанесение клея осуществляется с помощью ракеля Хорошие свойства адгезии к пластмассам и металлам Испытано в соответствии с RAL 716/1, часть 7

Клеи на основе поликонденсационный смолы с растворителями на полиэфирной основе

       КЛЕЙБЕРИТ 257         КЛЕЙБЕРИТ 261

Вязкость (Брукфильд RVT        2.000+/- 300        2.000+/- 400

Sp 2/20 Upm HBTD 10 Upm ):

Время открытой выдержки:        4-6 минут        1-2 минуты

Температуростойкость         от-30°С до +100°С        от-30°С до +100°С
клеевого соединения

Скорость подачи        до 20 м/мин         до 20 м/мин

Применение

КЛЕЙБЕРИТ 257:        Облицовывание любых профилей и наружных стеновых панелей ПВХ-пленками и шпоном. Пригоден для наружного использования (для оконного профиля)

КЛЕЙБЕРИТ 261:        Облицовывание ПВХ - и алюминиевого профиля ПВХ-, бумажными пленками, дублированным шпоном. Пригоден для оконного профиля

КЛЕЙБЕРИТ 265:        В основе спец. смола + полиуретан + растворитель + отверди

Отлично применяется для облицовывания внутренних профилей, например, подоконников, плинтусов

Облицовывание реактивными полиуретановыми клеями-расплавами

Решение фирмы “Клебхеми ГмбХ КО КГ”

Приклеивание ПВХ-плёнки с использованием ПУР 704

       Предпосылки для качественного склеивания:

       Температура помещения:        +18°C - +20°C

       Влажность воздуха:        минимум 60%

Облицовывание реактивными полиуретановыми клеями-расплавами

КЛЕЙБЕРИТ Супрамельт 704.0

универсальное применение свободен от растворителей высочайший сухой остаток = 100% (сухой остаток жидкого клея = 35 - 40%) очень высокая начальная прочность – широкий спектр переработки возможны более высокие скорости подачи (ПУ-расплав - от 20 до 40 м/мин; клей на основе растворителей — от 8 до 15 м/мин) экономный расход - практически наполовину меньше по сравнению с клеем с растворителями имеет все  необходимые сертификаты института пластмасс и искусственных материалов в Вюрцбурге удовлетворяет нормам по отслаиванию как сразу после склеивания, так и после искусственного старения в течение более 4040 часов разрешен к использованию и сертифицирован Обществом Качества RAL (RAL 716/1, часть 7) защищен системой стандартов для ПВХ - и алюминиевых профилей

Облицовывание реактивными полиуретановыми клеями-расплавами

Решение фирмы “Клебхеми ГмбХ КО КГ”

Приклеивание СPL с использованием ПУР 707

Облицовывание реактивными полиуретановыми клеями-расплавами

КЛЕЙБЕРИТ ПУР 707

специально предназначен для облицовывания CPL-пластиком или бумажными пленками ПВХ-подоконников или алюминиевых профилей Очень высокая начальная прочность с облицовочными материалами при наличии больших возвратных сил Плотность: 1,10 г/см3 Расход клея: 40-120 г/м2 в зависимости от подложки и декоративного материала Высокая скорость подачи

Облицовывание реактивными полиуретановыми клеями-расплавами

Решение фирмы “Клебхеми ГмбХ КО КГ”

Облицовывание профильного погоножа из материала поливуд ламинатом или шпоном с использованием клея-расплава ПО 750.1

Обзор клеевых материалов для облицовывания оконных профилей и подоконников

Продукт	Основа	Содержание растворителей	Вязкость в мПа. с	Температура нанесения	Подача м/мин	Способ нанесения В Р С
120 град. С	140 град. С
1	IK 257  IK  261	Полиэстер	да	Ок. 2000	Температура помещения	2-15	х
2	ПУР 704.0	ПУР	нет	35.000	20.000	120-140 град. С	15-35	х х х
ПУР 704.4	ПУР	нет	30.000	15.000	120-140 град. С	15-40	х х х
ПУР 704.5	ПУР	нет	25.000	13.000	110-140 град. С	15-40	х х х
ПУР 706.1	ПУР	нет	35.000	20.000	120-140 град. С	15-35	х х х
ПУР 708.1	ПУР	нет	13.000	5.500	100-130 град. С	2-20	х х х
3	ПУР 707.2	ПУР	нет	40.000	25000	120-140 град. С	6-20	х х х
ПУР 707.7	ПУР	нет	100.000	5.000	120-150 град. С	6-20	х х х

1        Облицовывание оконных профилей/подоконников ПВХ-пленкой и CPL-материалами

2        Облицовывание оконных профилей/подоконников термопластичной пленкой

3        Облицовывание подоконников декоративной бумагой или CPL-материалом

Обзор клеевых материалов для облицовывания оконных профилей и подоконников

КЛЕЙБЕРИТ ПУР 704.5 – быстрый

Низковязкий ПУР-СК  с отличными свойствами переработки Быстросхватывающийся Отличная температуростойкость, устойчивость к погодным условиям  и старению Очень хорошо равномерно наносится посредством щелевого сопла и вальцев

КЛЕЙБЕРИТ ПУР 706.1

Отлично наносится с помощью щелевого сопла, ракеля и вальцев Допущен к использованию и сертифицирован Обществом Качества RAL в соответствии с RAL 716/1, часть 7

КЛЕЙБЕРИТ ПУР 708.1

Низковязкий ПУР-СК  с длительным временем открытой выдержки Пригоден для использования при небольших скоростях подачи – от 2 до 15 м/мин Отлично пригоден для облицовывания в режиме проходного типа непосредственно после экструдирования Очень хорошо наносится посредством щелевого сопла и ракеля

Переработка клеевых материалов для облицовывания оконных профилей и подоконников

Клеи с содержанием растворителей

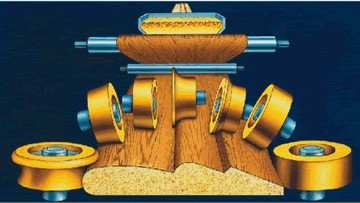

В полиэфирный клей (257, 261) добавляют отверди%), тщательно перемешивают и дают время на «вызревание» - около 40 минут. Готовый клей заливают в емкость для подачи клея – в ракельную установку Нанесение клея осуществляется ракелем на обратную  сторону облицовочного материала Пленка с нанесенным клеем проходит через сушильный канал длиной около 3 м, где при температуре около 40-60°С большая часть растворителя испаряется За счет соответствующей геометрии профиля специально предназначенные прижимные ролики осуществляют облицовывание профиля пленкой

Переработка клеевых материалов для облицовывания оконных профилей и подоконников

ПУР-клеи-расплавы

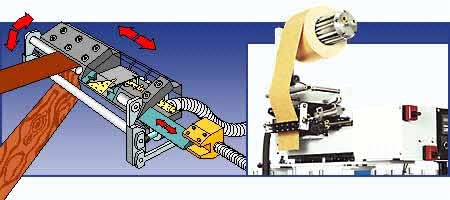

В расплавителе клеи-расплавы в зависимости от типа клея имеют консистенцию от текучих до средневязких Они отличаются хорошими свойствами расплавления, хорошей способностью дозирования, длительным временем открытой выдержки, а также высокой начальной прочностью Нанесение клея осуществляется с помощью выбранной системы на обратную сторону облицовочного материала В качестве системы нанесения применяются вальцы или щелевое сопло Температура нанесения в зависимости от типа ПУР-клеев-расплавов составляет 100-140 °C

       Например, в плави°C; в шланге - 130°C; в щелевом сопле -135°C

       Возможна ступенчатая регулировка с шагом 5°C

Переработка клеевых материалов для облицовывания оконных профилей и подоконников

Мероприятия, необходимые при остановке производства

Если ПУР-клей длительное время не поступает из плавителя, это может привести к полимеризации продукта. Результатом этого может быть

повышение вязкости дополнительные  затраты на очистку длительный простой машины повышенный брак более высокие затраты энергии

Для избежания полимеризации рекомендуется
