Коллиматорный оптический визир 6 позволяет грубо навести зрительную трубу на цель. При пользовании визиром глаз должен быть на расстоянии 25-30 см от него.
Точное наведение зрительной трубы на предмет в горизонтальной плоскости осуществляется наводящим винтом 10 после закрепления винта 16, в вертикальной плоскости – наводящим винтом 8, после закрепления винта 7.
Для поворота алидады горизонтального круга вместе с лимбом горизонтального круга винт 15 открепляют, а винт 16 закрепляют.
Теодолит приводят в рабочее положение по цилиндрическому уровню 9 вращением подъемных винтов 13 подставки 12, подставка соединена с основанием 14 с помощью трех винтов 13.
Изображение сетки нитей дано на рисунке 1.2. Два горизонтальных коротких штриха сетки нитей выше и ниже перекрестия относятся к нитяному дальномеру.
1- горизонтальная нить; 2- вертикальная нить; 3- дальномерные штрихи.
Рисунок 1.2- Сетка нитей зрительной трубы
1- наводящий винт лимба
горизонтального круга;
2- окуляр микроскопа;
3- зеркало;
4- боковая крышка;
5- паз для буссоли;
6- оптический визир
(коллиматор, центрир);
7- закрепительный винт трубы;
8- наводящий винт трубы;
9- цилиндрический уровень
горизонтального круга;
10- наводящий винт алидады;
11- заглушка винта;
12- подставка теодолита;
13- подъемные винты;
14-основание теодолита (поддон
футляра),
15- закрепительный винт лимба
горизонтального круга,
16- закрепительный винт алидады
горизонтального круга,
17- цилиндрический уровень при
зрительной трубе,
18- кремальера,
19- диоптрийное кольцо
Рисунок 1.1 - Общий вид теодолита 2Т30
1.1.2 Производство отсчетов по кругам
Информация о величине отсчетов по обоим кругам при наведении трубы на точку передается в поле зрения оптического микроскопа 2 (см. рисунок 1.1). Пример отсчетов по горизонтальному кругу и вертикальному кругу дан на рисунке 1.3.
Рисунок 1.3 - Поле зрения микроскопа
Показание лимба горизонтального круга 125007ґ.
Показание лимба вертикального круга -8035ґ.
В верхней части поля зрения отсчетного микроскопа, обозначенной буквой В, видны штрихи вертикального круга; в нижней части, обозначенной буквой Г – штрихи горизонтального круга.
Штрихи подписаны через один градус дуги, цена одного деления лимба 10, а шкалы микроскопа 5ґ. Горизонтальный круг имеет круговую оцифровку от 0 до 3590, а вертикальный круг – секторную от 0 до 750 и от 0 до минус 750.
Отсчет по кругам производят по соответствующим шкалам микроскопа. Поворотом и наклоном зеркала 3 (см. рисунок 1.1) достигают оптимального освещения поля зрения.
Отсчет производится по шкалам с округлением до 0,1 деления (т. е. до 30ґґ), индексом для отсчитывания служит штрих лимба. Шкала для вертикального круга имеет два ряда цифр. По нижнему ряду цифр со знаками «-» берут отсчет в том случае, когда в пределах шкалы находится штрих лимба с тем же знаком, и записывают показание также со знаком «-».
1. 2 Устройство теодолита 4Т30
Технический теодолит 4Т30П (оптический) предназначен также как и теодолит Т30 для измерения горизонтальных и вертикальных углов, измерения расстояний нитяным дальномером, геометрического нивелирования с помощью уровня при зрительной трубе, определения магнитных азимутов по буссоли. Используется при проложении теодолитных и тахометрических ходов, плановых и высотных съемках, при рекогносцировочных и изыскательских работах. Он относится к группе унифицированных теодолитов, имеющих улучшенное качество узлов.
Технические характеристики, вид сетки нитей зрительной трубы (см. рисунок 1.2), поле зрения микроскопа (см. рисунок 1.3), техника снятия отчетов, а также поверки аналогичны теодолиту 2Т30. Строение теодолита 4Т30 показано на рисунке 1.4

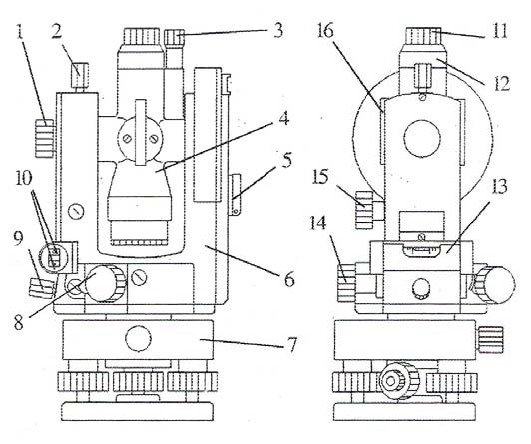

1 – кремальера;
2 – винт трубы закрепительный;
3 – окуляр микроскопа;
4 –зрительная труба;
5 – зеркало подсветки;
6 – колонка;
7 – подставка;
8 – рукоятка перевода лимба;
9 – винт алидады закрепительный;
10 – винт юстировочный;
11 – кольцо окуляра диоптрийное; 12 – колпачок;
13 – уровень при алидаде;
14 – винт алидады наводящий;
15 – винт трубы наводящий;
16 – оптический визир
Рисунок 1.4 - Общий вид теодолита 4Т30
1.3 Поверки и юстировка оптического теодолита (2Т30, 4Т30)
Поверки теодолита заключаются в установлении правильности выполнения ряда геометрических условий, предъявляемых к прибору, к его геометрическим элементам. Основными геометрическими элементами теодолита являются (рисунок 1.4):
- вертикальная (основная) ось вращения прибора VV1; горизонтальная ось вращения зрительной трубы ZZ1; визирная ось зрительной трубы WW1; ось цилиндрического уровня при алидаде горизонтального круга UU1; сетка нитей зрительной трубы.
При обнаружении невыполнения каких-либо геометрических условий производят исправление, которое называется юстировкой прибора.
Взаимное расположение геометрических элементов теодолита показано на рисунке 1.4 и оно должно соответствовать следующим условиям (поверки теодолита):
1 Ось цилиндрического уровня UU1 при алидаде горизонтального круга должна быть перпендикулярна к оси вращения теодолита VV1 (поверка уровня горизонтального круга).
2 Горизонтальная нить сетки нитей зрительной трубы должна быть перпендикулярна к оси вращения теодолита VV1.
3 Визирная ось зрительной трубы WW1 должна быть перпендикулярна оси вращея трубы ZZ1(поверка коллимационной погрешности-С).
4 Ось вращения зрительной трубы ZZ1 должна быть перпендикулярна оси вращения теодолита VV1 (гарантируется заводом-изготовителем).
5 Ось оптического визира (центрира) должна быть параллельна оси вращения теодолита.
Перед началом поверок и юстировок необходимо проверить устойчивость штатива и подставки.
Рисунок 1.5- Схема основных осей теодолита
Для проверки устойчивости теодолит устанавливают на штативе, и зрительная труба наводится на точку наблюдения. Взяв рукой головку штатива, крутящим усилием слегка поворачивают ее вначале в одну сторону, а затем в другую, и каждый раз после одного действия за положением точки наблюдения относительно перекрестия сетки нитей. Если после снятия усилия произойдет смещение сетки трубы относительно изображения цели, следует затянуть гаечным ключом винты штатива как у головки штатива, так и у ножек. Добившись устойчивости штатива, проверяют устойчивость подставки, слегка поворачивая ее корпус. При необходимости закручиваются подъемные винты или усиливают крепление подставки к основанию.
1.3.1 Поверка и юстировка уровня горизонтального круга
Перед производством поверки предварительно приводят основную ось теодолита VV1 в отвесное положение (плоскость лимба в горизонтальное положение). Для этого устанавливают уровень параллельно двум подъёмным винтам и одновременным вращением этих винтов, приводят пузырек в нуль –пункт. Затем открепляют винт алидады поворачивают уровень на 900. Третьим подъемным винтом вновь приводят пузырек уровня на середину. В результате этих действий ось вращения теодолита VV1 будет приведена предварительно в отвесное положение.
Далее выполняется поверка: поворачивают алидаду точно на 1800 и оценивают смещение пузырька уровня от среднего положения. Если после поворота пузырек уровня остался на середине, то условие выполнено. При отклонении пузырька более чем на одно деление выполняют юстировку. Действуя исправительными винтами уровня, пузырек перемещают к нуль– пункту на половину дуги отклонения, ещё на половину дуги отклонения пузырёк перемещают с помощью подъёмных винтов. Поверку повторяют. Для достижения результата приходится делать 2-3 приёма (метод приближений).
1.3.2 Поверка правильности установки сетки нитей зрительной трубы (устранение наклона и смещения сетки нитей)
После приведения оси вращения теодолита в отвесное положение наводят горизонтальную нить у левого или правого края поля зрения трубы на четкую точку. Вращая наводящий винт алидады, изображение точки перемещают к другому краю поля зрения. Если изображение точки сходит с нити сетки более чем на двойную толщину сетки нитей, то наклон сетки исправляют поворотом сеточного кольца вокруг визирной оси трубы, предварительно ослабив винты, скрепляющие сеточную часть с корпусом трубы.
1.3.3 Поверка и юстировка перпендикулярности оси вращения трубы и визирной оси
Визирная ось должна быть перпендикулярна оси вращения трубы. Если это условие не выполнено, то визирная ось и нормаль к оси вращения трубы составляют некоторый угол «С», называемый коллимационной погрешностью. У оптических теодолитов с односторонней системой отсчета с целью исключения влияния погрешности за эксцентриситет алидады поверка указанного выше условия определяется в два приема.
Сначала наводят трубу на удаленную точку, расположенную примерно на высоте прибора, и берут отсчет при КЛ (круге лево) по горизонтальному кругу. Переводят трубу через зенит и, вращая алидаду, вновь наводят трубу на ту же точку и снимают второй отсчет при КП (круге право). Затем откручивают закрепительный винт лимба и поворачивают верхнюю часть теодолита примерно на 1800, затем закрепляют лимб. Выбирают другую точку и берут соответствующие отсчеты КЛ2 и КП2.
Величину коллимационной погрешности определяют по формуле
(1)
Если величина коллимационной погрешности С будет превышать ±1ґ, то погрешность устраняют. Для этого наводящим винтом алидады устанавливают на горизонтальном круге исправленный отсчет, свободный от коллимационной погрешности, вычисленной по формуле
|
