3.3.4 Ось цилиндрического уровня и визирная линия трубы должны быть параллельны и лежать в параллельных вертикальных плоскостях - это условие называется главным условием нивелира с уровнем при трубе
Первая часть главного условия проверяется двойным нивелированием вперед. На местности забивают два колышка на расстоянии около 50-70 м один от другого. Нивелир устанавливают над точкой А так, чтобы окуляр трубы находился на одной вертикальной линии с точкой (рисунок 3.4, а). От колышка до центра окуляра измеряют высоту инструмента i1. Затем рейку ставят в точку В, наводят на нее трубу нивелира, приводят пузырек уровня в нуль-пункт и берут отсчет по рейке b1. Затем нивелир и рейку меняют местами, измеряют высоту инструмента i2, приводят пузырек уровня в нуль-пункт и берут отсчет по рейке b2 (рисунок 3.4 б).
Рисунок 3.4- Поверка главного условия нивелира Н-3
Если визирная ось не параллельна оси цилиндрического уровня, то отсчеты по рейке b1 и b2 будут ошибочны на величину х, которую вычисляют по формуле
(13)
Если величина |x|≤ 4 мм, то условие выполнено. В противном случае на второй станции (точка В) с помощью элевационного винта наводят среднюю нить сетки на отсчет b°, вычисленный по формуле
b2°= b2-х. (14)
А затем вертикальными исправительными винтами цилиндрического уровня, находящимися под крышкой в торцевой части коробки уровня, точно совмещают изображения концов уровня, видимые в поле зрения трубы. Для контроля действия повторяют.
Также эту поверку можно выполнить методом нивелирования «из-за рейки».
Вначале выполняется геометрическое нивелирование «из середины». На местности закрепляются колышками две точки А и В (рисунок 3.5), расстояние между которыми составляет 50-70 м, а разность высот не превышает 2 м. Нивелир устанавливается в точке С (АС = СВ), приводится в рабочее положение, и измеряется превышение между этими точками. Отсчет по рейке А равен а1, отсчет по рейке В равен b1. Превышение между точками А и В
h1= a1-b1.

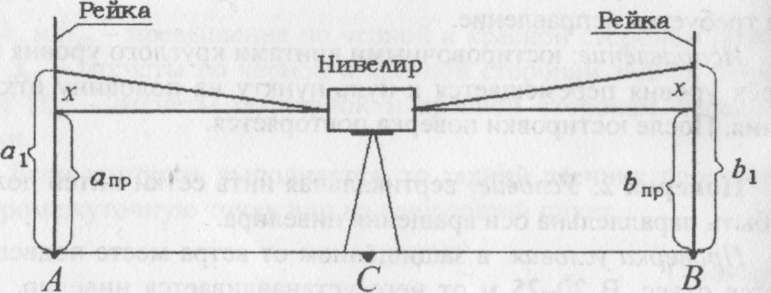

Рисунок 3.5 – Нивелирование «из середины»
После этого нивелир устанавливается за одной из реек на расстоянии 2-3 м (рисунок 3.6).

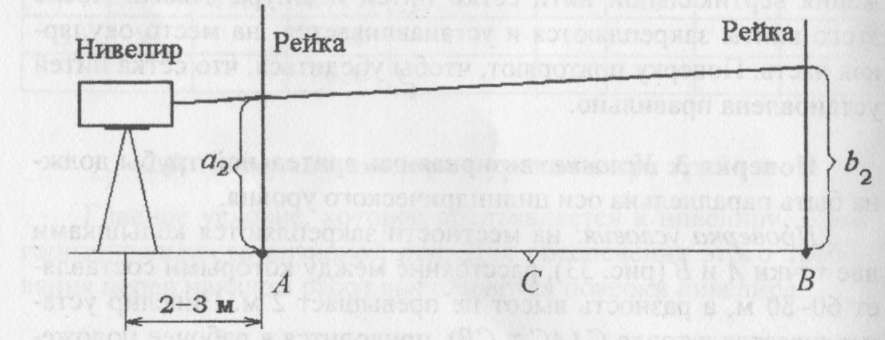

Рисунок 3.6 – Нивелирование из-за рейки
После приведения нивелира в рабочее положение берутся отсчёты по рейкам а2 и b2. По этим отсчётам снова вычисляется превышение между точками
h2 = а2- b2.
Если | h1 - h2| ≤ 4 мм, то условие считается выполненным.
В противном случае требуется исправление.
Исправление выполняется следующим образом, вычисляется исправленный отсчет для рейки в точке В по формуле
bо = b2 – h1.
Наклоняя зрительную трубу нивелира элевационным винтом, добиваются установки отсчёта bо на рейке, расположенной в точке В. При вращении элевационного винта пузырёк цилиндрического уровня смещается из нуль-пункта. Пузырёк вновь выводится в нуль-пункт вертикально расположенными исправительными винтами цилиндрического уровня.
После исправления при неизменном положении нивелира повторно берутся отсчёты по рейкам и проверяется условие поверки. При необходимости исправление повторяется.
3.4 Измерение превышений нивелиром Н-3
Превышения одной точки земной поверхности над другой с помощью нивелира Н-3 измеряют геометрическим методом нивелирования (рисунок 3.7).

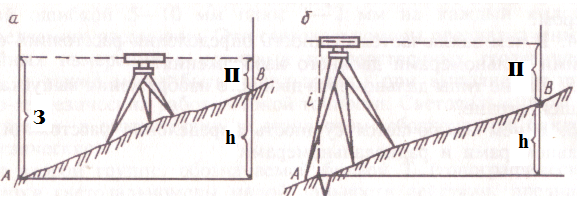

Рисунок 3.7- Геометрическое нивелирование
При геометрическом нивелировании визирная ось зрительной трубы устанавливается строго параллельно. Различают два способа «из середины» и «вперед».
1 При способе «из середины», показанного на рисунке 3.7,а, нивелир устанавливают в середине между отвесно установленными нивелирными рейками. При направлении нивелирования от А к В снимают отсчеты З (задний в точке А) и П (передний в точке В), т. е. снимают отчеты, равные расстоянию от основания рейки до горизонтальной нити сетки трубы. Из рисунка следует, что превышение будет определяться по формуле
h=З-П. (15)
Если нивелирование выполнят в направлении от В к А, то рейка в точке А будет передней, а в точке В – задней.
При З>П превышение h положительно, т. е. точка А находится ниже точки В, и наоборот, при З<П превышение – отрицательно, и точка А находится выше точки В.
2 При нивелировании способом «вперед», показанного на рисунке 3.5,б, нивелир устанавливают так, чтобы окуляр трубы проектировался на точку А, а рейку помещают в точке В. Приводят визирную ось прибора в горизонтальное положение, измеряют высоту прибора i и берут отсчет П по передней рейке. В этом случае
h=i-П. (16)
Если необходимо определить превышение между точками, значительно удаленными друг от друга, нивелируемую линию разбивают на части и производят последовательное нивелирование.
4 НИВЕЛИРЫ С АВТОМАТИЧЕСКИМ КОМПЕНСАТОРОМ
Современные оптические нивелиры оснащены автоматическим компенсатором, который устанавливает зрительную ось прибора в горизонтальное (рабочее) положение.
Рисунок 4.1- Нивелир с компенсатором SETL DSZ3
4.1 Технические характеристики
Среднеквадратическая ошибка на 1 км прямого/обратного хода……………………………….………………………………………….1,5 мм
Увеличение зрительной трубы……………….………………………………..30х
Компенсатор……….………………………………автоматический (магнитный)
Вес…………………………...……………………………………………….1,8 кг.
4.2 Поверки и юстировка нивелира с компенсатором
До использования нивелира и в любое время при сомнении в работе компенсатора проверяется надежность его работы. Для этого нажимается и отпускается кнопка фиксатора компенсатора и встряхивается нивелир. Компенсатор должен быстро возвратиться в исходное положение. Контролируется взятием отсчета по рейке до и после нажатия кнопки.
4.2.1 Поверка и юстировка параллельности оси круглого уровня и оси вращения нивелира
Пузырек круглого уровня приводится на середину при помощи подъемных винтов. Затем инструмент поворачивается на 180°. Если пузырёк остаётся в нуль–пункте или его отклонение от среднего положения не превышает половины деления шкалы уровня, то условие выполнено. В противном случае требуется исправление.
Половина отклонения исправляется подъемными винтами, другая половина исправляется регулировочной шпилькой путем поворота котировочных винтов уровня. После юстировки поверка повторяется.
Исправление выполняется до тех пор, пока пузырек не будет оставаться в центре при повороте нивелира на 180°.
4.2.2 Поверка правильности установки сетки нитей зрительной трубы
Перпендикулярность оси вращения нивелира и горизонтальной нити сетки производится так же как для нивелира Н-3 (см. п.3.4.2).
4.2.3 Визирная ось зрительной трубы должна быть горизонтальна в пределах работы компенсатора (главное условие нивелира)
Проверка выполняется аналогично проверке нивелира с уровнем при трубе. Нивелир устанавливается по середине между рейками, которые находятся на расстоянии 50-70 метров друг от друга. Нивелир приводится в рабочее положение, и берутся отсчеты по рейкам а1 и в1. Вычисляется превышение
h1 = а1-b1.
Инструмент переносится к рейке А. Расстояние должно быть не больше 2 метров от рейки. Снова нивелир приводится в рабочее положение и берутся отсчеты по рейкам а2 и b2 – вычисляется превышение
h2= а2-b2.
Если | h1 – h2 |≤ 3 мм, то условие выполняется, т. е. визирная ось горизонтальна.
Если условие не выполняется, то требуется юстировка.
Исправление выполняется следующим образом:
вычисляется исправленный отсчет
bправ = b2 – h1
Отворачивается крышка юстировочных винтов сетки нитей. Поворачиваются юстировочные винты регулировочной шпилькой, пока горизонтальная нить сетки не установится на отсчете bправ на рейке в точке В.
Снова производится поверка, пока не выполнится условие |h1 – h2 |≤ 3 мм.
5 ЛАЗЕРНЫЕ НИВЕЛИРЫ
В последние годы в изыскании и строительстве находят применение лазерные нивелиры, которые основаны на использовании в нивелирах лазеров – оптических квантовых генераторов (ОКГ).
Рисунок 5.1- Лазерный нивелир «ЛИМКА-ЗЕНИТ»
5.1 Устройство и принцип работы
Лазерный нивелир «ЛИМКА-ЗЕНИТ» следует содержать в исправном состоянии. Бережное обращение с нивелиром обеспечит его надежную работу и длительный срок службы. Он относится к нивелирам технической точности. Принцип работы нивелира основан на использовании лазерного луча, который проецируется прямолинейно в хорошо видимую глазом красную точку.
Рисунок 5.2- Основные части лазерного нивелира «ЛИМКА-ЗЕНИТ»
Функционально прибор (рисунок 5.2) состоит из двух частей: корпус и основание. В основании находится резьбовое отверстие для соединения нивелира со штативом или струбциной.
В корпусе размещены лазерный модуль, элементы питания, переключатель питания, цилиндрические уровни. Корпус может наклоняться относительно основания с помощью подъемных винтов. Подъемные винты служат для установки лазерного луча в вертикальное положение. При этом пузырьки уровней выводят на нуль-пункт.
Угол I (непараллельность оси цилиндрического уровня и лазерного луча) приводят к нулю юстировкой лазерного модуля с помощью регулировочных винтов, доступ к которым открывается при снятии колпака. Регулировка и настройка прибора ведется в мастерских производителя.
Поворотная пентапризма при работе устанавливается на тубус. Вращая ее можно получить веер лазерных лучей в горизонтальной плоскости.
|
