Теория спутникового телевидения (стр. 2 )

Рис. 3 Два спутника с одинаковыми числовыми значениями

Из всего этого следует что спутник Express AM 22 имеет координаты 0°широты и 53,0° восточной долготы.

Подведем итог:

Все спутники, находятся на так называемой

геостационарной орбите

, вращаются они одновременно с нашей планетой, и с одинаковой скоростью.

Определяют координаты спутника в градусах, по значению его долготы, которая может быть ЗАПАДНОЙ долготой (з. д), или ВОСТОЧНОЙ долготой (в. д.).

Иногда Вы будете встречать то, что координаты, какого либо, конкретного спутника будут измеряться исходя из азимута. В этом случае, азимут спутника вычисляется непосредственно от того места, где находиться ваша спутниковая антенна.

Так как, мы проживаем в северном полушарии, все видимые для нас спутники, будут находиться именно в южной стороне, а если сказать точнее, в юго-восточном, и юго-западном направлении.

Для любого из нас, с Земли, видна только часть геостационарной орбиты (в виде дуги над горизонтом). Этим определяется количество спутников, с которых можно принимать сигнал, поскольку, остальные спутники скроются от нас за горизонтом.

Порядок расположения и координаты общеизвестных спутников можно узнать ниже из таблицы. Так как, состав спутников периодически меняется, или меняются их названия, некоторые данные могут быть уже не точными. К примеру, при настройке некоторых спутниковых приемников (ресиверов), в меню выбора спутника, названия "ABS 1" (75,0°E), Вы можете не найти, а в место этого будет, присутствовать старое название "LMI 1". Более точные данные, смотрите в соответствующей литературе, или в интернете, например, на сайтах www. telesputnik. ru и www. .

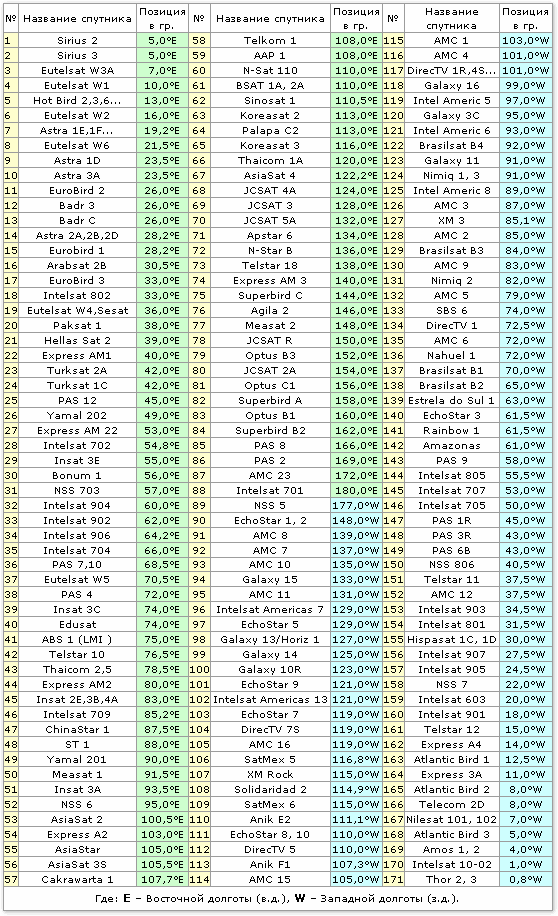

Таблица спутников - координаты спутников

(таблица спутников по состоянию на 2007-2008 год)

Скачать таблицу в формате "Microsoft Office Word":

Скачать таблицу спутников в архиве (14 кб)

Скачать таблицу спутников в "Word" (218 кб)

Теперь мы знаем, что спутники, не летают где-то там над головой, а имеют свою конкретную орбиту, и у каждого есть определенное местоположение. И теперь Вы без каких либо затруднений, по географической карте, можете пройтись по нулевой широте (экватору), и определить где находится какой либо необходимый Вам спутник.

Но... чтобы правильно произвести настройку спутниковой антенны, мало знать только геостационарное положение самого спутника. Еще Вам необходимо располагать координатами того населенного пункта где Вы проживаете. Здесь, так же как и с координатами спутника, все вычисляется в градусах, и определяется широтой и долготой. Только широта там у нас была величиной постоянной 0°, а тут она может принимать различное значение и может быть СЕВЕРНОЙ или ЮЖНОЙ.

Широта места: N - северная, S - южная.
Долгота места: E - восточная, W - западная.

Здесь, хотелось бы пояснить один момент. Так как настройку спутниковой антенны Вы будете проводить вручную, особо точных координат, знать нет необходимости. Достаточно, к примеру, держа в руках компас, знать направление, в котором находится искомый вами спутник. Но если, для облегчения настройки, Вы будете пользоваться какими либо программами, то здесь надо вводить точные данные. Эти данные, можно узнать из топографической карты вашего района. К примеру, географические координаты Москвы будут такие:

Москва - 55,7° северной широты, и 37,6° восточной долготы

Если нет под рукой карты, то ваши координаты, Вы можете узнать из таблицы, скачав эту таблицу в формате "Microsoft Office Excel":

Скачать координаты городов в архиве (153 кб)

Скачать координаты городов в "Excel" (554 кб)

Вам конечно предстоит решить, кто будет устанавливать спутниковое оборудование, Вы сами, друг, знакомый, или специалист из сервисного центра. Но в любом случае, выбирать спутник (или спутники, если антенна с мотором или мултифидом) с которого будете принимать сигнал, придется Вам самим. Но пред тем как его выбрать, надо научиться разбираться с конструкцией спутниковой антенны, отдельными её составляющими и принципами их работы. Почему?...

Дело в том, что сигнал, идущий с передающей антенны спутника, имеет различную конфигурацию, а это значит, что приемное устройство спутниковой антенны, а так же ее размеры, тоже разные. То есть, комплектация антенны и ее стоимость, напрямую зависит от того, какие каналы Вы будете смотреть. И чтобы понять таблицу параметров каналов нужного спутника (таблицу транспондеров), нужно знать какими видами приемных устройств принимается тот или иной сигнал. Впоследствии Вы будете знать, какие телепередачи, при определенной конфигурации антенны, Вы сможете смотреть, а какие просто-напросто будут не доступны. Ну и самое главное, Вы сможете подобрать себе конфигурацию оборудования, в зависимости от ваших финансовых возможностей.

Спутниковая антенна

- зеркало, для потока сигнала со спутника, (в просторечии "тарелка") предназначена для фокусировки на облучатель конвертера параллельного пучка радиоволн, излучаемых конкретным спутником. По форме, антенны различаются, на прямо-фокусные и офсетные.

Конвертер - другое название LNB (Low Noise Blockconvertor) или МШУ (Мало Шумное Устройство) - это такое приемное устройство, которое крепится в фокусе отраженного от спутниковой антенны сигнала. То есть, на его облучатель, проецируется электромагнитный сигнал, идущий со спутника. Конвертер преобразует этот сигнал в электрический и передает его на приемник (ресивер). Конвертеры бывают для разных диапазонов и для разной конфигурации сигналов, а также, для определенных типов спутниковых антенн.

Хочу сразу немного пояснить. Чтобы Вы лучше усвоили материал и не забивали голову, пока излишней информацией, я буду давать только то, с чем Вам придется столкнуться. Как бы так сказать поверхностно, достаточного для изначального понятия процесса спутникового приема.

Теперь, давайте разберемся, как работает спутниковая антенна.

Как работает спутниковая антенна

(устройство спутниковой антенны, принцип работы спутниковой антенны)

Тут я взял широко распространенную антенну типа Офсет, об этом, и другом типе спутниковых антенн, кстати, тоже довольно распространенном, я еще остановлюсь немного позже.

Основными элементами любой спутниковой антенны, являются, металлический отражатель сферической формы (зеркало спутниковой антенны), и приемное устройство, так называемый спутниковый конвертер (Рис. 1).

Электромагнитные радиоволны (радиосигнал), следуя со спутника, падают на сферическое зеркало спутниковой антенны (Рис. 2), которое, из-за схожести формы, в просторечии прозвали "тарелка".

Практически любой направленный электромагнитный радиосигнал, имеет свойство отражаться от металлической поверхности, причем отражающие свойства каждого металла тем лучше, чем выше его электрическая проводимость (например, у алюминия они выше, чем у стали). Поэтому, этот радиосигнал, меняет свое направление по известному всем закону:

"Угол падения равен углу отражения"

Так как, форма антенны сферическая, сигнал, падая на полезную площадь зеркала, отражается только в одном направлении, образуя в определенном месте, своеобразный пучок. Выражаясь другими словами, отраженный от зеркала антенны радиосигнал, "фокусируется" в одной точке (Рис. 3).

В фокусе, излучаемой спутниковой антенной пучка радиоволн, и устанавливается приемное устройство, то есть, сам спутниковый конвертер. Этот конвертер, состоит из облучателя (на который падает сфокусированный сигнал), и электронного блока преобразователя. Вот с этого электронного блока, сигнал, по специальному коаксиальному кабелю, поступает на спутниковый приемник (ресивер), ну и далее на сам телевизор.

Теперь поговорим, о самом спутниковом радиосигнале...

Приём сигнала со спутника.

Частота спутникового сигнала.

Сигнал, идущий со спутника, имеет свою определенную частоту. Чтобы понять, что такое ЧАСТОТА СИГНАЛА, давайте для начала, разберемся с единицами ее измерения.

Частоту электрического сигнала, принято измерять в герцах - Гц (лат. - Hz). Один герц, равен одному колебанию электрического сигнала, за 1 секунду времени.

Если точнее сказать, 1 герц равен, одному электрическому импульсу, в период времени 1 секунда. Два герца, будут равны, двум электрическим импульсам, произошедших так же в период равный 1-ой секунде, то есть:

"1 герц"  = 1 импульс / в 1 секунду. "2 герца" = 2 импульса / в 1 секунду. "3 герца" = 3 импульса / в 1 секунду. "4 герца" = 4 импульса / в 1 секунду. И так далее...

Чтобы Вам было проще понять, что такое частота сигнала, мы на время отвлечемся от основной темы, и немного разберем понятие самой "частоты", на примере электропитания наших бытовых приборов, которые в свою очередь, мы используем в нашей повседневной жизни.

Если мы возьмем технический паспорт, от какового либо эектро-, или электронного прибора, ну например, холодильника... или телевизора (тут это, совершенно не важно), то в строке "электропитание", мы можем найти вот такие параметры:

Напряжение - 220 вольт, Частота сети - 50 герц.

Так вот, что тут получается. Данный прибор рассчитан на работу в электросети переменного тока, частота которого равна 50-ти герцам. То есть, за одну секунду в нашей "электророзетке", происходит 50 колебаний (импульсов), электрического напряжения.

Теперь, перейдем к более простому электроприбору, и за пример, возьмем обычную лампу накаливания, которую мы используем для освещения наших квартир.
