Теория спутникового телевидения (стр. 6 )

Также, карты зоны покрытия спутников, Вы можете найти и на других веб-сайтах подобной тематики. Например, www. telesputnik. ru или www. . Для настройки спутниковой антенны на тот или иной спутник, я не раз пользовался сайтом www. . Ниже, я указал порядок действий более подробно:

Зайдя на главную страницу этого сайта, выберите сначала список, в который попадает искомый вами спутник (для России это будет160°W-73°E, и 73°E-0°E). Затем, выберите необходимый Вам спутник. Кода загрузится страничка с транспондерами, принадлежащих этому спутнику, выберите нужный транспондер (например, с принадлежащими ему теле-, радиоканалам, или услуг спутникового Интернета). Найдите столбец с названием - Beam (луч). В ячейке, напротив выбранного вами транспондера, кликните на стоящую там ссылку. Например South (южный), North (северный), A, B, ну и т. д... Определите по карте зоны покрытия спутника, необходимый диаметр вашей спутниковой антенны.

Для примера, зайдем в поисковик Yandex, и введем такой запрос "карта покрытия спутника Express AM 22". То есть для спутника Express AM 22 53,0°E. Здесь выберем из кучи ссылок что-нибудь попроще. Например, карту покрытия с сайта компании Сат».

Теперь, давайте разберемся с предложенной нам картой искомого спутника (Рис. 2).

Рис. 2 Карта покрытия спутника Express AM 22 53,0°E.

Как Вы видите, на данной карте, три выделенные зоны. Их количество может быть больше, может меньше, это зависит от представленных данных самим провайдером. Они называются зонами уверенного приема. Получается, что сама карта, как бы разделена на три области (еще их можно назвать «лепестками», «лучами» и т. д...). У каждой области, своя определенная мощность сигнала, который, принимается данным спутником. Исчисляется такая мощность, в dBW (децибел-ватт).

dBW (децибел-ватт) - чтобы, опять же не забивать Вам голову, и без того большим количеством информации данный параметр, подробно мы рассматривать не будем. Просто воспринимайте его, как за единицу измерения мощности спутникового сигнала, нужную для дальнейшего расчета диаметра вашей спутниковой антенны.

На границе каждой зоны, стоят значения мощности сигнала, который, уже достиг поверхности земли (Рис. 3). В нашем примере они равны 48 dBW, 46 dBW и 41 dBW.

Рис. 3 Значения мощности сигнала на поверхности земли.

Вы наверно уже заметили, эти значения постепенно уменьшаются. То есть, как я уже объяснял выше, чем дальше будет находиться спутниковая антенна от самого спутника, тем меньше будет мощность сигнала. Или выразимся по-другому, чем больше зона охвата, тем меньше мощность излучаемого сигнала, на ее краях.

Теперь, вспомним простой пример распространения светового луча у карманного фонарика, который, я сравнивал с направленным лучом спутникового сигнала (Рис. 4).

Рис. 4 Распространение светового луча у карманного фонарика.

Как и на карте покрытия (изображенной на Рис. 2), освещенную поверхность, я так же разделил на три области. Как Вы видите, тут все просто. На каждом краю области (лепестка), излучается своя определенная "световая мощность".

Теперь, давайте определим, каким диаметром спутниковой антенны, можно уверенно принимать ту или иную мощность спутникового сигнала. Для этого, нам надо преобразовать параметр dBW, в искомый диаметр антенны. Но, чтобы это сделать, надо при наших расчетах воспользоваться довольно заумной формулой, где не все значения будут понятны новичку. Поэтому, мы воспользуемся таблицей уже готовых соотношений dBW – диаметр спутниковой антенны, взятой с того же сайта www. unionsat. ru, вернее сказать, с той же страницы где расположена сама карта покрытия спутника.

Из этой таблицы, достаточно наглядно видно что, чем меньше мощность сигнала, тем большего диаметра, требуется спутниковая антенна для уверенного приема сигнала с этого спутника.

Теперь, определив в какой из зон охвата находится ваш населенный пункт, можно с легкостью вычислить размеры нужной для вас антенны (которые рекомендуются данным спутниковым провайдером).

Для того чтобы, было проще понимать карты покрытия спутников, без каких-либо вычислений, на некоторых сайтах вместо параметра dBW (дБВт), сразу указывают диаметр спутниковой антенны, в метрах. Например, как на карте покрытия взятого с сайта компании RusLink (Рис. 5).

Рис. 5 Карта покрытия спутника Express AM 22 53,0°E.

Карты покрытия спутников, могут даваться как для отдельных, так и нескольких его транспондеров. Так же может даваться для Ku или С – диапазонов.

К сожалению, сам спутниковый провайдер, не может предвидеть, всех нюансов, связанных с конечными пользователями, то есть нами. Поэтому, для определения, так скажем, более уверенного значения диаметра нашей спутниковой антенны, давайте проследим порядок прохождения сигнала от спутника до самого спутникового ресивера.

Прохождение спутникового сигнала

Как ни хотелось бы, но придется, опять повторится. Даже если мы знаем частотный диапазон понравившегося нам пакета телепрограмм и зону покрытия выбранного спутника, то все равно, диаметр нашей спутниковой антенны мы будем знать только примерно. Почему? Дело в том, что приходящий к нам спутниковый сигнал многократно трансформируется, начиная с самого спутника, и заканчивая вашим приемником (ресивером). Давайте последим всю, самую простейшую цепочку, приема сигнала со спутника.

Электромагнитный сигнал со спутника, встречая спутниковую антенну, и отражаясь от ее зеркала, падает на облучатель конвертера. После чего, сигнал, преобразовавшийся в конвертере в электрические импульсы, через коаксиальный кабель, попадает в наш спутниковый ресивер.

Получается, что спутниковый сигнал, перед тем как попасть в ресивер, не однократно трансформируется.

Ко всему этому, сигнал со спутника, перед тем как поступить на вход ресивера, преодолевает огромное космическое пространство, проходит через плотные слои атмосферы, при этом, встречаясь с теми или иными погодными условиями. Представьте себе небольшой, моросящий дождик, и сколько капелек воды приходится ему пройти. Или, к примеру, если будет зима, то, сколько встретится на его пути снежинок.

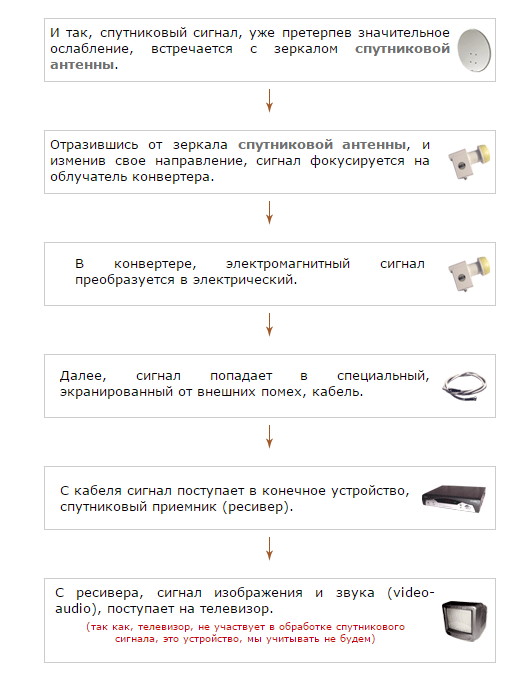

Теперь, давайте, проследим прохождения спутникового сигнала от спутниковой антенны до ресивера, более подробно...

Исходя из этой цепочки, давайте, определим более точно, из каких параметров будет исходить, конечный уровень мощности спутникового сигнала:

Данные параметры зависят от спутника и погодных условий (мы не можем их изменить).

1. Мощность, и направление, излучаемого спутником сигнала.

2. Частотный диапазон спутникового сигнала.

3. Расстояние от спутника до спутниковой антенны.

4. Хорошие или плохие погодные условия.

Данные параметры зависят от конфигурации нашего приемного оборудования (эти параметры, мы можем изменить в лучшую сторону, приобретая при этом, аппаратуру с хорошими техническими характеристиками).

5. Искомый нами диаметр спутниковой антенны, и ее коэффициент усиления. Коэффициент усиления, зависит от отражающих свойств металла, из которого изготовлено само зеркало спутниковой антенны.

6. Параметрами конвертера, его чувствительностью и коэффициентом шума.

7. Длина соединительного кабеля (чем короче длинна, тем лучше), и качество материала, из которого он изготовлен.

8. Чувствительность входа ресивера (у различных моделей, она разная).

А теперь, давайте выясним... Почему? Даже зная точные параметры карты покрытия спутника, мы будем знать, только примерные размеры нашей спутниковой антенны. Погодные условия, так как это явление временное, мы пока исключим.

Здесь дело в том, что, сам спутник, передает сигнал, для приемного оборудования определенного стандарта. Например, у конвертера, должны быть определенные параметры (но не менее), по чувствительности, и по коэффициенту шума. У ресивера, тоже должны быть определенные минимальные требования. И так далее, и тому подобное... По этим же характеристикам, спутниковый провайдер, и рассчитывает карты покрытия того или иного спутника, достаточные, для уверенного приема спутникового сигнала.

Давайте представим такой пример. На крыше здания уже стоит спутниковая антенна. Она настроена, на какой либо спутник, с которого вещается определенный пакет телеканалов. Предположим, что пользователю наскучили эти каналы, и он решил перейти на другой спутник. Посмотрев на карту покрытия этого спутника, как оказалось, диаметр спутниковой антенны должен быть больше, чем у антенны, которая у него уже стоит. Но тут, этот пользователь, все-таки решается попробовать. А вдруг получится. И вот он настраивается на этот спутник, и... О чудо... Сигнал принимается, и с достаточно хорошим уровнем. И что это? На самом деле чудо...? Нет, в действительности здесь никакого чуда нет. Просто, технический прогресс не стоит на месте, и само приемное оборудование, постоянно усовершенствуется. Конвертеры, например, выпускаются уже с меньшим коэффициентом шума, ресиверы, с улучшенными приемными характеристиками, и т. д.

А теперь, давайте представим другой, совершенно противоположный пример. Пользователь, изучив карту покрытия спутника, купил спутниковую антенну нужного диаметра. Настроился на понравившийся спутник. И... тишина... от сигнала ни ответа, ни привета. Или, картинка то появится, то исчезнет. Почему...? Неужели спутниковый провайдер, на карте покрытия, указал не верный диаметр антенны? Ну и... Давай обвинять его во всех смертных грехах... Но, сама причина неуверенного приема, может скрываться совсем в другом.
