Реферат (стр. 2 )

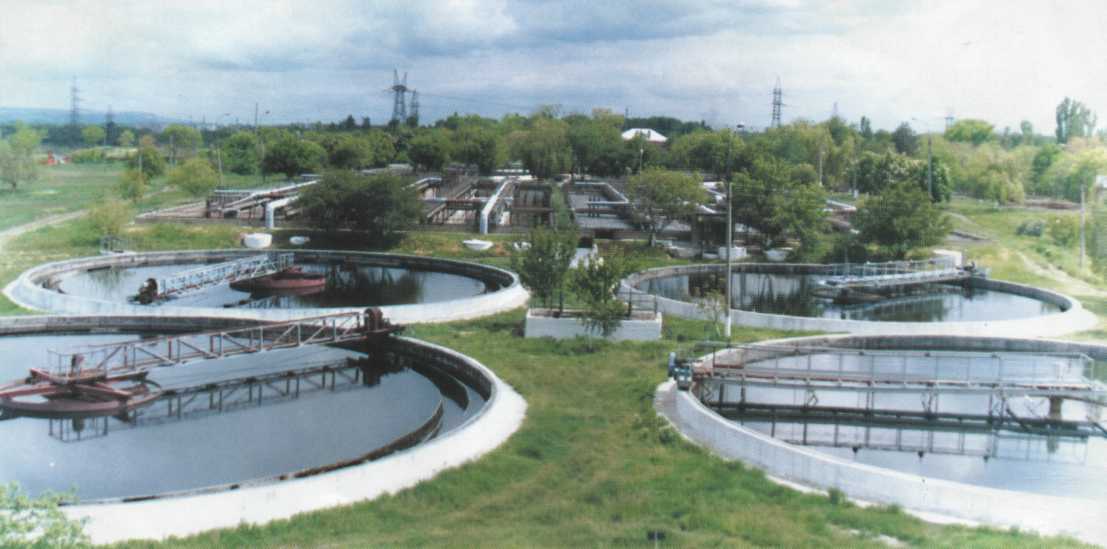

Рисунок 1 - Панорама очистных сооружений

Государственное унитарное предприятие ГУП КК СВ ВУК «КГВ» осуществляет следующие виды услуг:

1) Водозабор воды, доведение ее до состояния питьевой в соответствии с ГОСТом: «Питьевая вода».

Сейчас водоснабжение города осуществляется из двух источников:

- открытый источник из реки Кубань, через очистные сооружения водопровода

- групповой Kypганинский водопровод, снабжающий водой районы «Черемушки» и «Родина».

2) Канализация сточных вод и очистка городских канализационных стоков на очистных сооружениях канализации ГУП КК СВ ВУК «КГВ» методом биологической очистки до установленных нормативов, очищенные воды сбрасываются в реку «Кубань».

3) Составление и изготовление проектов на проведение водопровода и канализации, а также съемок районов города.

4) Установка и ремонт водомеров.

Основными задачами абонентского отдела являются: учет воды, потребляемой абонентами, контроль за состоянием приборов учета воды, выявление потерь воды.

ГУП КК СВ ВУК «КГВ» - самое энергоемкое предприятие в регионе. Суточное электропотребление предприятия составляет 120 т. квт. час. Отдел главного энергетика обслуживает все энергетическое и контрольно-измерительное оборудование, средства связи и телемеханики, паросиловое хозяйство (3 котельных), задействованное в технологическом процессе предприятия.

На начало 2008г. ГУП КК СВ ВУК «КГВ» эксплуатирует 408 км водопроводных сетей, 7 единиц подкачивающих насосных станций, 10 единиц резервуаров чистой воды с объемом резервуарного парка 30,0 т. м3. Работу всего водопроводного комплекса обеспечивают более 800 человек.

2 Структура предприятия

2.1 Структура предприятия ГУП КК СВ ВУК «КГВ»

Схема организационной структуры предприятия изображена на рисунке 2. В таблице 1 перечислены сокращения, используемые в данной схеме.

Таблица 1 – Перечень сокращений

Сокращение	Значение
АХО	Административно-хозяйственный отдел
ОТ и ГО	Охрана труда и гражданская оборона
ИТО	Информационно-технический отдел
ОГМ	Отдел главного механика
ОГЭ	Отдел главного энергетика
ОК	Отдел кадров
ОКС	Отдел капитального строительства
ОМТС	Отдел материально-технического снабжения
ПТО	Производственно-технический отдел
ПЭО	Планово-экономический отдел
РММ	Ремонтно-механические мастерские

Рисунок 2 – Структура ГУП КК СВ ВУК «КГВ»

2.2 Структура Курганинского участка ГУП КК СВ ВУК «КГВ»

Курганинский участок подает в город 41,6 т. м3/сутки.

В состав Курганинского группового водопровода входят:

- 26 артезианских скважин, насосные станции II и III подъемов

- 2 резервуара чистой воды: V 6000 м3 и V 2000 м3;

- хлораторная.

Протяженность сборных водоводов 21 км. Протяженность основных водоводов 45 км.

Вода, подаваемая потребителям, по заключению Пятигорского ГНИИ Курортологии, может быть использована в качестве столовой. В 2001году начато строительство 3-го пускового комплекса производительностью 20т. м3/сутки, ведется проектирование 2-ой нитки магистрального водовода Константиновка – Армавир.

Бурение скважин (до 700 м) и ремонт осуществляется самоходной буровой установкой представленной на рисунке 3.

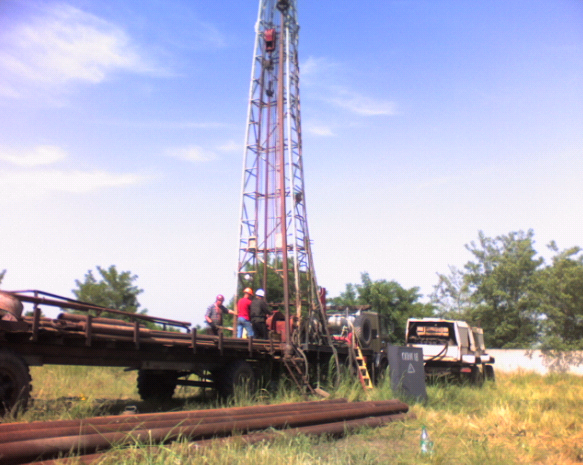

Рисунок 3 – Самоходная буровая установка

3 Технология эксплуатации скважин установками погружных электроцентробежных насосов

3.1 Технические характеристики погружных электроцентробежных насосов

Значительную часть добываемой воды получают из скважин, оборудованных для механизированной добычи, которую осуществляют насосным и компрессорным способами. Для насосной добычи используют штанговые плун­жерные насосы или бесштанговые погружные центробежные электронасосы. Область экономически целесообразного приме­нения того или другого вида насосной установки определяется сочетанием суточной производительности скважины и глу­бины подвески насоса.

Погружной центробежный электронасос ЭЦВ предназначен для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ.

Электронасос ЭЦВ представляет собой установку, состоящую из электрического двигателя, насоса и др. вспомогательных узлов.

Электронасос ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500мг/л, с водородным показателем (рН) от 6,5 до 9,5 , температурой до 250С, с массовой долей твердых механических примесей – не более 0,01% с содержанием: хлоридов – не более 350мг/л, сульфатов – не более 500мг/л, сероводорода – не более 1,5мг/л.

Промышленностью выпускаются центробежные насосы ЭЦН около 30 типоразмеров с подачей от 40 до 500 м3/сут и номи­нальным напором 445-1480 м.

Технические характеристики приведены при нормальных режимах в таблице 2.

Таблица 2 – Технические характеристики ЭЦВ

Типоразмер электронасоса	Подача, Q, м3/ч	Напор, Н, м	Потребляемый ток, А, не более	Габаритный размер в поперечном сечении, мм, не более	Длина, L, мм, не более	Масса, кг, не более	Внутренний диаметр обсадной трубы (скважины) не менее, мм
ЭЦВ 4-2,5-65	2,5	65	3,6	8	970	25	102,5
ЭЦВ 4-2,5-80	80	4,2	1040	26
ЭЦВ 4-2,5-100	100	6,5	1190	27
ЭЦВ 4-2,5-120	120	8	1350	33
ЭЦВ 5-4-125	4	125	11	120	1540	52	125
ЭЦВ 5-6,5-80	6,5	80	10	1380	49
ЭЦВ 5-6,5-120	120	12	1860	67
ЭЦВ 6-4-130	4	130	8	144	1300	64	150
ЭЦВ 6-4-190	190	10	1450	65
ЭЦВ 6-6,5-60	6,5	60	5,5	1045	56
ЭЦВ 6-6,5-85	85	8	1240	66
ЭЦВ 6-6,5-125	125	10	1370	68
ЭЦВ 6-6,5-140	140	11	1410	72
ЭЦВ 6-6,5-185	185	14	1650	83
ЭЦВ 6-6,5-225	225	18	1780	87
ЭЦВ 6-10-50	10	50	5,8	1015	55
ЭЦВ 6-10-80	80	8	1200	66
ЭЦВ 6-10-110	110	12	1320	68
ЭЦВ 6-10-140	140	13,5	1470	72
ЭЦВ 6-10-185	185	18,5	1750	89
ЭЦВ 6-10-235	235	24	1960	94
ЭЦВ 6-110-350	350	35	2480	121
ЭЦВ 6-16-75	16	75	16	1355	70
ЭЦВ 6-16-90	90	15	1430	72
ЭЦВ 6-16-110	110	20	1615	80
ЭЦВ 6-16-140	140	26	1850	91
ЭЦВ 6-16-160	160	30	2000	103
ЭЦВ 6-16-190	190	31	2200	110
ЭЦВ 8-16-140	140	25	186	1440	93	200
ЭЦВ 8-16-160	160	30	1590	107
ЭЦВ 8-16-180	180	32	1650	110
ЭЦВ 8-16-200	200	36	1620	135
ЭЦВ 8-25-100	25	100	27	1410	90
ЭЦВ 8-25-125	125	33	1570	102
ЭЦВ 8-25-150	150	37	1545	128
ЭЦВ 8-25-180	180	49	1660	132
ЭЦВ 2-25-230	230	60	1840	142
ЭЦВ 8-25-300	300	72	2200	177
ЭЦВ 8-40-60*нрк	60	25	1310	87
ЭЦВ 8-40-90*нрк	40	90	36	1440	127
ЭЦВ 8-40-120*нрк	120	48	1490	135
ЭЦВ 8-40-150*нрк	150	56	1790	170
ЭЦВ 8-40-180*нрк	180	63	1920	172
ЭЦВ 8-65-70*нрк	70	46	1650	141
ЭЦВ 8-65-90*нрк	65	90	60	235	2025	176	250
ЭЦВ 8-65-110*нрк	110	65	2110	178
ЭЦВ 8-65-145*нрк	145	87	2445	213
ЭЦВ 8-65-180*нрк	180	100	2700	227
ЭЦВ 10-65-65*нрк	65	45	1400	141
ЭЦВ 10-65-110*нрк	110	65	1750	176
ЭЦВ 10-65-150*нрк	65	150	84	1930	198
ЭЦВ 10-65-175*нрк	175	93	2030	262
ЭЦВ 10-65-225*нрк	225	120	2360	293
ЭЦВ 10-65-275*нрк	275	155	2600	337
ЭЦВ 10-120-60*нрк	120	60	60	1613	173
ЭЦВ 10-120-80*нрк	80	90	1815	230
ЭЦВ 10-120-100*нрк	100	95	1930	254
ЭЦВ 10-160-35*нрк	160	35	57	1380	178
ЭЦВ 10-160-50*нрк	50	85	1630	216
ЭЦВ 12-160-65*нрк	65	93	281	1590	200	301
ЭЦВ 12-160-100*нрк	100	130	1800	286
ЭЦВ 12-160-140*нрк	140	155	1970	327

Примечание:
