Таблица 5 - Неисправности

№ п/п	Наименование неисправности, внешнее проявление и дополнительные признаки	Вероятная причина	Метод устранения
1	2	3	4
1.	Электронасос не запускается	Пробой изоляции токопроводящего кабеля или обмотки электродвигателя	Найти место пробоя, устранить дефекты в изоляции. Изолировать в 5 – 6 слоев изолентой. Отремонтировать обмотку статора электродвигателя на специализированном предприятии.
2.	Электронасос работает, но не подает воду или уменьшилась подача: амперметр показывает пониженную величину тока	Ротор электронасоса вращается в обратную сторону	Проверьте направление вращения ротора в соответствии с разделом «Техническое обслуживание»
Динамический уровень воды в скважине понижается до всасывающей сетки, в насос начинает попадать воздух	Проверьте динамический уровень воды в скважине, при возможности заглубите электронасос или уменьшите подачу, перекрыв задвижку
Утечка воды в водоподъемных трубах (слышен шум от падения воды в скважине при остановке электронасоса)	Устраните утечку воды
Обрыв вала насоса, срезало шпонку соединительной муфты	Устраните неисправность
Засорена сетка	Очистить сетку
Износ рабочих поверхностей: отвод лопаточных, уплотнительных колец, рабочих колес из-за попадения твердых частиц: песка, известняка, глины и т. д.	Провести ревизию электронасоса и заменить изношенные детали
3.	Электронасос потребляет повышенную мощность (большой ток) срабатывает защита станции автоматического управления	Электронасос работает за пределами рабочего интервала по подаче	Проверьте подачу, при неисправности уменьшите подачу с помощью задвижки. (Увеличите напор перекрыв задвижкой водовод)
4.	После кратковременной работы электронасоса срабатывает защита станции автоматического управления	Станция управления не соответствует электронасосу по мощности	Заменить станцию управления
Затирание колес рабочих о втулку защитные или отводы лопаточные после неправильной сборки во время ревизии	Провести разборку насоса и двигателя и устранить затирание

4 Обоснование возможности эксплуатации скважин погружными эжекционными установками

Скважины имеют низкий дебит и большое количество абразива в добываемом флюиде.

Невозможность эксплуатации ЭЦН заключается в том, что насос выходит из строя при подсасывании абразива (песка) для предотвращения остановки насоса подачу воды из скважины уменьшают, что ведет за собой низкий дебит и большие энергозатраты.

Для эксплуатации этих скважин и для увеличения суммарного дебита в летний период эксплуатации необходимо применение альтернативных способов эксплуатации скважин.

Конструкция струйного насоса обладает несомненными преимуществами: простотой и надежностью в эксплуатации. Обладает новизной в виде отсутствие движущихся частей, это является одним из основных технических преимуществ струйных насосов в сравнении с другими видами насосов используемых в бурении при откачке жидкостей и гидросмесей содержащих твердые примеси, из забоя скважины.

Струйные аппараты имеют и существенные недостатки, к числу которых, прежде всего, относятся: отсутствие автономного привода, необходимость использования для привода постороннего источника напорной жидкости низкий КПД собственно струйного насоса, не превышающий в лучших конструкциях значения 0,35-0,4; безвозвратный сброс большого количества жидкости, используемой в качестве рабочей (активной) среды, и др.

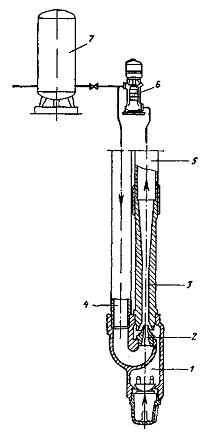

В соответствии с рисунком 4.2 приведена схема автоматической водоподъемной установки с водоструйным насосом (с вертикальным насосом ЭЦВ по паспорту скважины, устанавливаемым на по­верхности земли). Такие установки применяют для подъема воды из скважин глубиной до 80 м.

1 - всасывающая труба; 2-насадок; 3-камера смешения и диффузор;

4— труба, подводящая рабочую воду; 5— труба, отводящая воду;

6 — вертикальный насос; 7—напорный резервуар

Рисунок 6 - Схема автоматической установи, для подъема воды из скважины

Недостатками водоструйных насосов являются низкий коэффициент полезного действия (15—27%) и необходимость подачи большого объема рабочей жидкости (опыт эксплуатации показывает, что объем рабочей жидкости в 1,5 - 3 раза превышает объем откачиваемой).

Достоинства применения погружных эжекционных установок для Константиновского месторождения:

- возможность эксплуатации скважин при содержании абразива в пластовом флюиде свыше 2%;

- установка ЭЦВ на поверхности позволяет регулировать оптимальные параметры его работы, тем самым, увеличивая межремонтный интервал;

- возможность эксплуатации скважин в различных интервалах изменения дебита, тем самым регулируя энергозатраты и подачу воды;

- увеличение суммарного дебита месторождения.

5 Вопросы безопасности жизнедеятельности и охраны труда

В нашей стране большое внимание уделяется вопросам БЖД и охраны труда. Борьба с травматизмом на производстве введена в ранг государственно-важных дел. В Конституции РФ говорится о том, что государство заботится об улучшении, его научной организации, о сокращении и дальнейшем полном вытеснении тяжелого физического труда на основе комплексной механизации всех производственных процессов различных отраслей народного хозяйства.

БЖД призвано усилить защитные возможности человека теоретическими знаниями и практическими навыками, средствами и приемами для распознавания, предотвращения и устранения опасностей.

5.1 Охрана труда в ГУП КК СВ ВУК «КГВ»

Большое внимание на предприятии уделяется охране труда и улучшению условий труда работающих.

Должностные обязанности специалистов по организации охраны труда в ГУП КК СВ ВУК «КГВ» определены в локальном нормативном акте организации утверждаемым генеральным директором

Положение определяет порядок организации работы по охране труда жилищно-коммунального хозяйства и регламентирует обязанности, права и ответственность административно-технического персонала.

Основным направлением в работе по охране труда, является планомерное осуществление социально-экономических, технических, гигиенических и организационных мероприятий, обеспечивающих здоровые и безопасные условия труда.

Система управления охраной труда основывается на требованиях Трудового кодекса РФ, Положение об особенностях расследования несчастных случаев в различных отраслях и организациях, утв. Постановлением Минтруда РФ от 01.01.01 г. N 73,  Постановление Минтруда РФ и Минобразования РФ от 01.01.01 г. N 1/29 "Об утверждении Порядка обучения по охране труда и проверки знаний требований охраны труда работников организаций» и иных нормативных правовых актах  РФ и субъектов РФ  в области охраны труда.

Осуществление организационно-технических и санитарно-гигиенических мероприятий, направленных на улучшение условий труда работающих, внедрение современных средств техники безопасности, профилактику производственного травматизма, а также обеспечение контроля за соблюдением требований правил, норм, инструкций по охране труда возлагается на главные управления, управления, отделы Министерства и местные жилищно-коммунальные органы.

Методическое руководство и контроль за проведением соответствующих мероприятий по обеспечению здоровых и безопасных условий труда, соблюдению требований правил, норм, инструкций по охране труда осуществляется службой охраны труда.

Работников службы охраны труда запрещается привлекать к выполнению работ, не входящих в их функции и не связанных с их обязанностями (составление заявок на спецодежду, спецобувь и другие средства индивидуальной защиты, на противопожарный инвентарь, оформление требований на выдачу этих средств, организацию и выдачу мыла, молока, работы по охране окружающей среды и т. д.).

Служба охраны труда комплектуется работниками с высшим или средним образованием, имеющими стаж работы на производстве в данной отрасли не менее трех лет.

Работники службы охраны труда предприятия подчиняются непосредственно заместителю руководителю предприятия (главному инженеру).

Общее руководство работой по охране труда и ответственность за соблюдение действующих правил, норм, инструкций и решений вышестоящих органов по охране труда в целом по предприятию возлагается на руководителя предприятия и главного инженера.

Непосредственная организация работ по охране труда и осуществление контроля за проведением мероприятий по созданию здоровых и безопасных условий труда на предприятии возлагается на главного инженера.

5.2 Меры безопасности при монтаже электронасоса

При монтаже электронасоса необходимо соблюдать правила техники безопасности, руководствуясь положениями, изложенными в документах по охране труда и технике безопасности на строительных работах по водоснабжению.

При этом следует выполнять следующие требования:

К работе могут быть допущены лица, прошедшие инструктаж по технике безопасности на монтажных работах. Работы, связанные с электрической частью, выполняются электриком.

Все подъемные приспособления, применяемые при монтаже электронасоса, должны иметь трехкратный запас прочности; перед началом работ подъемные приспособления должны быть проверены.

Наращивание и разборку колонны водоподъемных труб  следует производить только при накрытом устье скважины.

При подъеме и спуске колонны водоподъемных труб в скважину не рекомендуется удерживать и направлять колонну руками.

Не следует оставлять поднятую колонну труб на весу во время перерыва в работе.
