Регулятор

горения твердотопливных котлов

РГК-2-1 Призма

паспорт

техническое описание

V3.02.15

г. Чайковский, Пермский край

2015 г.

Регулятор горения твердотопливных котлов РГК -2-1 Призма далее - регулятор предназначен для контроля и регулирования температуры теплоносителя котла, используя управление вентилятором наддува воздуха и циркуляционный насос системы отопления.

Регулятор измеряет температуру теплоносителя при помощи цифрового полупроводникового датчика температуры DS1820, который выдает значение измеренной температуры непосредственно в цифровом коде на сам блок управления.

Для поддержания заданной температуры регулятор управляет работой вентилятора наддува, который, меняя обороты вентилятора, подаёт только необходимое количество воздуха, поддерживая устойчивое и равномерное горение.

Оптимизация процесса сжигания обеспечивает эффективное сгорание используемого твердого топлива, что даёт реальную экономию его от 15% до 30%.

Регулятор управляет также циркуляционным насосом в соответствии с установленной температурой его включения. Также можно использовать его и без циркуляционного насоса, с использованием естественной циркуляции теплоносителя в контуре обогрева.

Условия эксплуатации:

влажности

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики регулятора горения твердотопливных котлов РГК -2-1 Призма и условия эксплуатации приведены в таблице 1.

Таблица 1

Характеристика	Значение
Напряжение питания	220 +10/-15% В, 50 Гц
Потребляемая мощность пульта	Не более 2 Вт
Ток нагрузки устройств управления максимальный - вентилятор наддува - насос циркуляционный - контакт «Авария»	1 А. 220В 1 А. 220В 1 А. 220В
Рабочий диапазон температуры окружающей среды	1-50 °С
Диапазон задания поддержания температуры теплоносителя	40 - 80 °С
Время измерения температуры	1 с
Разрешающая способность измерения температуры	1 °С
Диапазон измерения температуры	0-99 °С
Предохранительная вставка в блоке - схема пульта управления - насос циркуляционный и вентилятор наддува	0,16 А 2 А
Масса блока с комплектом сетевого, датчика, кабелей для подключения исполнительных устройств	Не более 1,4 кг
Габаритные размеры, мм	195х140х60мм

КОНСТРУКЦИЯ ПРИБОРА

РГК -2-1 Призма выполнен в металлическом корпусе для настенного монтажа. На лицевой панели расположен LCD 2 строчный индикатор с подсветкой для отображения текущей информации о параметрах и режимах работы. Кроме того, здесь же расположены три клавиши, которые предназначены для выбора режима работы и изменения параметров, а также светодиод, фиксирующий аварийные параметров.

Выключатель питания регулятора находится на левой стороне блока.

Для подсоединения внешних устройств и подачи питания служат кабели, подсоединенные непосредственно к пульту через сальники-уплотнители.

Назначение кабелей указано на этикетке в нижней торцевой части блока.

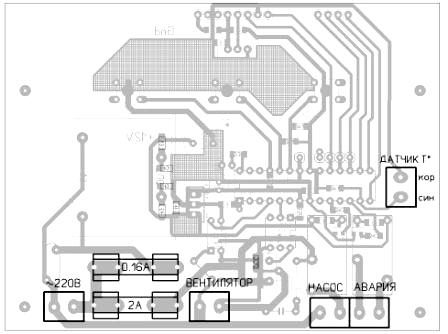

Рисунок 1

На рисунке 1 показана основная плата пульта. На нем подписано назначение каждого клемника, а также расположение и номиналы предохранительных вставок.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Запрещается использовать пульт управления за пределами диапазона рабочей температуры. Установку и эксплуатацию пульта управления производить в соответствии с требованиями правил электробезопасности и данного паспорта - тех описания. Монтаж пульта управления на котел выполнять таким образом, чтобы избежать его загрязнения и механических повреждений во время эксплуатации котла. Не допускать контактирования изоляции проводов с нагревающимися частями котла. Установку и настройку пульта управления должны осуществлять квалифицированные специалисты. Запрещается самостоятельно изменять конструкцию пульта управления. Запрещается использование предохранителей не соответствующих номиналам, указанным в технических характеристиках. Замену предохранителей производить только при выключенном из сети питания кабеле пульта управления. Предохранители находятся внутри корпуса пульта управления.

РАБОТА РЕГУЛЯТОРА ГОРЕНИЯ ТВЕРДОТОПЛИВНЫХ КОТЛОВ Выбор режима работы.

Для управления контроллером на передней панели находятся три кнопки: “+” “--” и “ВЫБОР”.

При нажатии кнопки “ВЫБОР”

на экране последовательно появятся режимы работы:

РОЗЖИГ ВКЛ.

ВКЛЮЧИТЬ АВТОМАТ или ВКЛЮЧИТЬ РУЧНОЙ РЕЖИМ

ИЗМЕНЕНИЕ ПАРАМЕТРОВ

ЗАПИСЬ ЗАВОДСКИХ ПАРАМЕТРОВ

ВКЛЮЧЕНИЕ ВЕНТИЛЯТОРА или ОТКЛЮЧЕНИЕ ВЕНТИЛЯТОРА

ВОЗВРАТ В РАБОЧИЙ РЕЖИМ

Для того чтобы выбрать «автоматический» либо «ручной» режим работы необходимо нажать кнопку «ВЫБОР» и удерживать ее до появления на экране:

ВКЛЮЧИТЬ _________АВТОМАТ

или:

ВКЛЮЧИТЬ _РУЧНОЙ РЕЖИМ

При отпускании кнопки в момент появления нужного режима на экране осуществляется фиксация переключения в выбранный режим работы.

Запуск режима «РОЗЖИГ»

Запуск «РОЗЖИГа» выполняется аналогично выбору режима работы. Необходимо нажать кнопку «ВЫБОР» и отпустить ее в момент

РОЗЖИГ ___________ВКЛ

появления экрана --

Вход в режим «ИЗМЕНЕНИЕ ПАРАМЕТРОВ».

ИЗМЕНЕНИЕ ______ПАРАМЕТРОВ

Нажать кнопку «ВЫБОР», дождаться появления экрана --

И отпустить кнопку «ВЫБОР».

Программирование параметров.

Режим изменения параметров предназначен для задания требуемых при эксплуатации значений параметров. Заданные значения записываются в энергонезависимую память и сохраняются в ней при отключении питания прибора.

Список параметров, диапазон их изменения и значения по умолчанию (заводские параметры) приведены в таблице №2.

Нажать кнопку выбор, дождаться появления экрана --

ИЗМЕНЕНИЕ ______ПАРАМЕТРОВ

И отпустить кнопку «ВЫБОР».

Таблица 2. Список параметров, диапазон их изменения и значения по умолчанию

Название параметра	Размерность	Диапазон изменения параметра	Значение параметра по умолчанию
КОТЁЛ температура, °С	Град	40 – 85	60
КОТЁЛ гистерезис dt, °С	Град	1-20	10
РУЧНОЙ РЕЖИМ ВЕНТИЛЯТОР, %	%	10-100	30
ВКЛЮЧЕНИЕ НАСОСА температура, °С	Град	40-85	60
ВКЛЮЧЕНИЕ НАСОСА гистерезис dt, °С	Град	1-20	10
ОТКЛ ВЕНТИЛЯТОРА температура, °С	Град	20-35	25
ПРОДУВ: ПАУЗА, МИН	Мин	1-15	5
ПРОДУВ: РАБОТА, СЕК	Сек	5-60	10
ВЫБОР ТОПЛИВА:	дрова, уголь, штыб	дрова
Режим: ручной, автоматический	Автомат

КОТЕЛ ТЕМПЕРАТУРА, °С

После входа в режим ИЗМЕНЕНИЕ ПАРАМЕТРОВ на экране отображается название первого параметра --

ВВОД ПАРАМЕТРА _____________________

Далее для выбора параметра необходимо использовать кнопки «+» и «-». После выбора нужного параметра нажать кнопку «ВЫБОР».

После появления экрана --

отпустить кнопку «ВЫБОР».

____________t= 60 , °С

После этого появляется экран с числовым значением

данного параметра

ВЫБОР ПАРАМЕТРА _____________________

далее кнопками «+» и «-» можно установить нужное значение параметра. После установки значения параметра нажать кнопку «ВЫБОР», при этом происходит запись параметра в энергонезависимую память.

При отпускании кнопки «ВЫБОР» в момент появления экрана --

происходит возврат в режим выбора нужного параметра.

РАБОЧИЙ РЕЖИМ _____________________

Если кнопка «ВЫБОР» будет отпущена при появлении экрана --

контроллер выйдет из режима ввода параметров и перейдет в основной режим работы. Возврат в основной режим осуществляется также и автоматически, при отсутствии любых нажатий на кнопки в течении 90 секунд.

Другие параметры, указанные в таблице № 2 программируются аналогично.

Запись заводских параметров.

ЗАПИСЬ Заводских _______ПАРАМЕТРОВ

Нажать кнопку «ВЫБОР» и отпустить ее при появлении

экрана --

После отпускания кнопки будут установлены параметры по умолчанию приведенные в таблице №2.

Принудительное отключение вентилятора

Принудительное ОТКЛ ВЕНТИЛЯТРА

Нажать кнопку «ВЫБОР» и отпустить ее при появлении

экрана --

Котел 60° 20° « » Турбина: ОТКЛ АВТ

После отпускания кнопки вентилятор будет безусловно отключен. Основной экран при этом будет выглядеть

следующим образом --

Для возврата в нормальный режим работы - нажать кнопку «ВЫБОР» и отпустить

ВКЛЮЧЕНИЕ ___ВЕНТИЛЯТРА

ее при появлении экрана --

Включение регулятора горения.

При подаче питания на дисплее контроллера в течении двух секунд отображается следующий экран:

Программа: УК ТТК __________Ver. 3.02

И через 2 сек. - отображается основной экран:

Котел 60° 20° « » Турбина: 00% АВТ

где 60° – это заданная температура котла

20° – текущая температура котла

00% - скорость вращения вентилятора наддува

АВТ – режим работы автоматический

« » - место для отображения работы циркуляционного насоса.

В этом режиме возможно изменение заданной температуры котла кнопками «+» или «-».

После прогрева котла до заданной температуры включения насоса, включается циркуляционный насос, что отображается на экране вращением крыльчатки.

Регулятор горения может работать в двух основных режимах:

ручной режим работы автоматический режим работы

После установки параметров, если температура котла меньше заданной температуры отключения вентилятора - включить режим РОЗЖИГ, при этом скорость вращения вентилятора наддува будет задана 10%.

Ручной режим работы.

При температуре котла ниже заданной и минус гистерезис котла, вентилятор работает непрерывно с мощностью, заданной параметром РУЧНОЙ РЕЖИМ ВЕНТИЛЯТОР, % . Далее вентилятор переходит в циклический режим работы - отключается на время заданное параметром «Продув пауза», включается на время заданное параметром «Продув работа».

ВНИМАНИЕ: При неправильном задании параметров работы в ручном режиме (например – короткая пауза) – возможен перегрев котла.

Автоматический режим работы.

В этом режиме поддержание температуры котла осуществляется автоматически в зависимости от показаний датчика температуры и от выбранного типа топлива:

дрова уголь штыб

При достижении заданной температуры котла, регулятор температуры осуществляет ее поддержание путем ступенчатой (10 ступеней) регулировки скорости вращения вентилятора. При превышении заданной температуры на 5° происходит полное отключение вентилятора.

Аварийные ситуации и телесигнализация.

Регулятор горения обрабатывает следующие аварийные ситуации:

разморозка - понижении температуры котла ниже 5є перегрев - повышении температуры котла выше 90є неисправность датчика температуры DS1820 перегорание силового предохранителя 2А для питания циркуляционного насоса и вентилятора наддува При этом на передней панели пульта загорается светодиод «АВАРИЯ»,

Котел 60° 03°___ _ РАЗМОРОЗКА

а также на экране появляется соответствующее сообщение: разморозка

Котел 60° 91°___ ___ПЕРЕГРЕВ

перегрев

Котел 60° **°___ АВАРИЯ ДАТЧИКА

неисправность датчика температуры DS1820 перегорание силового предохранителя 2А

Котел 60° 58°___ КЗ: НАСОС ВЕНТ-Р

Для дистанционного отслеживания исправности регулятора он имеет цепи типа «сухой контакт», которые выведены на клемник.

Когда нет аварийной ситуации - контакты находятся в разомкнутом состоянии.

При возникновении аварийной ситуации, либо отключении питания пульта - контакты реле «Авария» замыкаются. Данные контакты возможно использовать для световой и звуковой сигнализации, а также дистанционного контроля (передача SMS сообщений).

При перегреве или разморозке циркуляционный насос продолжает работать.

Гарантийные обязательства

предоставляет гарантию на регулятор горения

твердо топливных котлов «РГК -2-1 Призма».

Изделие изготовлено с учетом всех требований безопасности установленным требованиями действующих нормативных документов. Гарантийный срок службы регулятор горения - 1 год с момента продажи, но не более 1,5 лет с даты изготовления, указанной на нижнем торце изделия.

Гарантия не распространяется на дефекты:

- механические повреждения корпуса регулятора горения или нарушение состояния датчика замера температуры.

- использование регулятора горения с нарушением требований, указанных

в паспорте.

По всем вопросам обращаться: 617766, г. Чайковский, Пермский край,

, корпус 5, ,

тел. +7(34241) 4-93-93, +7 922 241 03 63,

www. electroabc. ru, *****@***com

Комплектность

Регулятор горения твердотопливных котлов «РГК -2-1» Паспорт-техописание с протоколом приемочных испытаний.

«РГК -2-1» испытан и упакован: . . . . . . / /

Дата выпуска: .2016г. м. п.

Дата продажи .2016г. Продавец . . . . . . / /

м. п.

тел. продавца:

Протокол испытаний регулятора горения твердотопливных котлов

«РГК 2-1» зав. № Дата

Характеристика	Значение	Знач. фактическое.
Напряжение питания	220 В, 50 Гц
Потребляемая мощность пульта	Не более 2Вт
Ток нагрузки устройств управления максимальный - вентилятор наддува - насос циркуляционный - контакт «Авария»	1 А. 220В 1 А. 220В 1 А. 220В
Диапазон поддержания темп. теплоносителя	От 40 - 90 °С
Время измерения температуры	1 с
Разрешающая способность измерения температуры	1 °С
Диапазон измерения температуры	0-99 °С
Предохранительная вставка - пульт управления - насос циркуляционный и вентилятор наддува	0.16 А 2 А
разморозка - понижении температуры котла	ниже 5є
перегрев - повышении температуры котла	выше 90є
- неисправность датчика температуры DS1820	Сигнал Авария
- перегорание силового предохранителя 2А для питания циркуляционного насоса и вентилятора наддува	Сигнал Авария
Режим: ручной
Режим: автоматический
Проверка цепей заземления	0,1 Ом
Проверка установки параметров
Значение по умолчанию	Диапазон изменения параметра	Размерность	Название параметра
60	40 – 85	Град	КОТЁЛ температура, °С
10	1-20	Град	КОТЁЛ гистерезис dt, °С
30	10-100	%	РУЧНОЙ РЕЖ. ВЕНТ, %
60	40-85	Град	ВКЛ НАСОСА темп, °С
10	1-20	Град	ВКЛ НАСОСА гист. dt, °С
25	20-35	Град	ОТКЛ ВЕНТ темп. °С
5	1-15	Мин	ПРОДУВ: ПАУЗА, МИН
10	5-60	Сек	ПРОДУВ: РАБОТА, СЕК
Дрова	дрова, уголь, штыб	ВЫБОР ТОПЛИВА:
Испытание провёл:
