Межгосударственный стандарт от 01.01.92 г. Турбины гидравлические. Методы натурных приемочных испытаний (стр. 23 )

, при этом T* = 1 К;

при a до 20 °С T1 = 0; при а от 20 до 50 °С T1= 20.

Коэффициенты Rij и uj представлены в табл.18 и 19 (для температурного диапазона 0-20 °С) и табл. 20 и 21 (для температурного диапазона 20-50 °С).

Таблица 18

j	uj
0	-.2010822004Е+02
1	.2586532356Е-02
2	-.7909909220Е-02
3	.1150327872Е-04
4	-.1035522272Е-07

Таблица 19

i	Rij
при j, равном
0	1	2	3
0	.4466741557Е-04	-.5594500697Е-04	.3402591955Е-05	-.4136345187Е-07
.1010693802Е-00	-.1513709263Е-04	.1063798744Е-06	-.9146078995Е-08
.5398392119Е-05	.4672756685Е-07	-.1194765361Е-08	.1366322053Е-10
.7780118121Е-09	-.1619391322Е-10	.5883547485Е-12	-.8754014287Е-14

Таблица 20

j	uj
0	-.23130083669Е+02
1	-.3003372691Е+00
2	-.7244565031Е-02
3	.8522355922Е-05
4	.1035522272Е-07

Таблица 21

i	Rij
при j, равном
0	1	2	3
0	-.4410355650Е-04	.3052252898Е-04	.9207848427Е-06	-.2590431198Е-07
1	.1011269892Е+00	.1763956234Е-04	.5750340044Е-06	-.1923769975Е-08
2	-.4832441163Е-05	.1533281704Е-06	-.3749721294Е-09	.132280418Е-11
3	.6194433327Е-09	-.3164540431Е-11	.6311359123Е-13	.24692449342Е-15

3. Плотность воздуха (ρa), кг⋅м-3, рассчитывают по формуле

,

где pabs - давление, Па;

T - температура, °С.

ПРИЛОЖЕНИЕ 14

Рекомендуемое

ИНДЕКСНЫЕ ИСПЫТАНИЯ

1. Цель испытаний

Индексные испытания проводят для следующих целей:

- определения соответствия рабочих характеристик, выраженных в относительных величинах, требованиям технического задания (КПД, расхода);

- определения соответствия заданных значений мощности требованиям технического задания;

- получения информации о характеристиках за пределами диапазона условий эксплуатации, установленных в техническом задании;

- оценки изменения КПД и (или) мощности из-за кавитации, возникающей вследствие изменения потенциальной энергии воды на СНД и (или) удельной энергии воды в гидромашине и других причин;

- оценки изменения КПД и (или) мощности гидромашины вследствие износа, ремонта или модификации;

- градуировки станционных приборов контроля расхода с использованием результатов модельных испытаний;

- оптимизации режимов работы гидромашины и (или) гидростанции.

2. Определение значения индексного расхода

2.1. Индексный расход может быть определен методом измерения перепада давлений или акустическим методом.

2.2. Метод перепада давлений

2.2.1. Измеряют перепад давлений между двумя специально выбранными точками в спиральной камере турбины (метод Винтера-Кеннеди). Значение расхода рассчитывают по формуле

Q = khn,

где k - коэффициент пропорциональности;

h - измеренный перепад; n - принимают, как правило, равным 0,5 (см. черт. 65).

В установках со стальными спиральными камерами точки отбора располагают, как правило, в одном и том же радиальном сечении, расположенном между двумя соседними статорными колоннами (см. черт. 66). Целесообразно использовать две пары точек отбора, расположенных в различных радиальных сечениях. Точки отбора располагают в верхней половине сечения для улучшения возможности продувки, они не должны находиться вблизи сварного шва или резкого излома сечения.

При испытаниях турбин с бетонными спиральными камерами точки отбора располагают аналогичным образом в радиальном сечении бетонной камеры (см. черт. 67). Третья точка "3" может располагаться посередине высоты статорной колонны или в верхней части спиральной камеры между двумя статорными колоннами.

В капсульной турбине точки отбора давлений располагают, как показано на черт. 68.

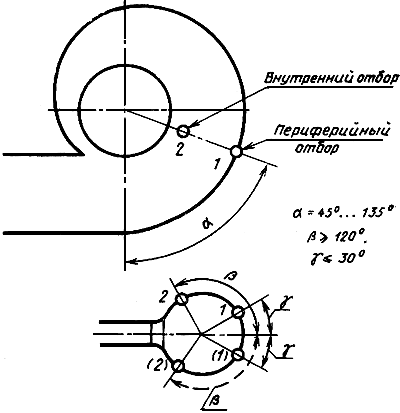

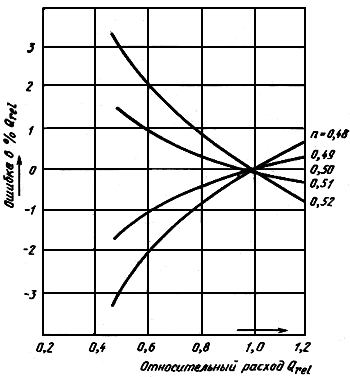

Влияние отклонений показателя степени n на точность определения расхода индексным методом с помощью перепада давлений	Расположение точек для отбора давления при измерении расхода через турбину с металлической спиральной камерой индексным методом
Qi = k⋅hn, где h - перепад давлений; Qrel = Qi/Qi ref. Предположение, что n = 0,5, в то время, как этот показатель может принимать значения от 0,48 до 0,52, приводит к ошибке. Черт. 65	Черт. 66
Расположение точек для отбора давления при измерении расхода через турбину с бетонной спиральной камерой индексным методом	Расположение точек для отбора давления при измерении расхода через горизонтальную капсульную турбину индексным методом
Черт. 67	Черт. 68

2.2.2. Измеряют перепад давлений между двумя специально выбранными сечениями в конфузорной части водовода.

Точки отбора давлений располагают в двух поперечных сечениях различной площади.

2.2.3. Отверстия для отбора давлений должны соответствовать требованиям приложения 4 (п. 5.3). Поскольку подлежащие измерению перепады давлений малы, особое внимание должно быть уделено устранению неровностей поверхностей.

2.3. Акустический метод

2.3.1. Для измерений акустическим методом достаточно использовать однолучевую систему (см. черт. 69).

Измерение расхода акустическим методом

а - однолучевая система с последовательной передачей сигналов;

б - двухплоскостная однолучевая система с синхронной или последовательной передачей сигналов

Черт. 69

3. Определение значений других величин

3.1. Удельную энергию воды в гидромашине определяют в соответствии с приложением 4. Поскольку при индексных испытаниях измеряют только индексный расход, то кинетическую составляющую удельной энергии оценивают только приближенно.

3.2. Мощность гидромашины или всего агрегата определяют в соответствии с приложением 5.

3.3. Частоту вращения гидромашины определяют в соответствии с приложением 6.

4. Вычисление результатов

4.1. В результате каждого опыта определяют значения индексного расхода Qi, удельной энергии воды E, мощности гидромашины P, частоты вращения n при заданном положении рабочих органов.

4.2. Относительный расход рассчитывают по формуле

Qrel = Qi/Qi ref.

Величина Qi ref принимается равной расходу для ηrefmax, например, для максимального или ожидаемого значения при одном и том же значении удельной энергии воды.

4.3. Относительный КПД турбины рассчитывают по формуле

.

Относительный КПД насоса рассчитывают по формуле

.

5. Погрешность измерений

5.1. Главным источником систематической погрешности при измерении индексного расхода методом перепада давлений является возможное отклонение показателя степени n от принятого значения 0,5 (см. черт. 65). Обычно встречающиеся на практике значения n находятся в интервале от 0,48 до 0,52, причем наибольшие отклонения имеют место при малых скоростях в спиральной камере или в спиральных камерах с неполным охватом.

Случайные ошибки сводятся к минимуму при достаточно большом количестве измерений (см. приложение 10).

5.2. Главным источником систематической погрешности, которая может влиять на результат при измерении индексного расхода акустическим методом, являются искажения, вызванные возможными поперечными течениями или неравномерностью поля скоростей.

ПРИЛОЖЕНИЕ 15

Рекомендуемое

ТЕРМОДИНАМИЧЕСКИЙ МЕТОД ИЗМЕРЕНИЯ КОЭФФИЦИЕНТА ПОЛЕЗНОГО ДЕЙСТВИЯ

1. Общие требования

1.1. Термодинамический метод основан на применении принципа сохранения энергии (первого начала термодинамики) к процессам преобразования энергии в рабочем колесе турбины или насоса.

Удельная механическая энергия, полученная (отданная) рабочим колесом турбины (насоса), может быть определена измерением параметров состояния (давления, температуры, скорости и уровня) на основании известных термодинамических свойств воды.
