Лабораторная работа № 4

Исследование тракта промежуточной частоты

Цель работы: Ознакомиться с принципами построения трактов промежуточной частоты (ГГЧ) радиоприемников и исследовать основные характеристики тракта ПЧ лабораторного макета приемника. Литература: Румянцев, устройства: учебник для студ. сред. проф. образования / .- М.: Издательский центр «Академия», 2008.-336с.

ISBN 978-5-7695-5232-8

Подготовка к работе: Изучить теоретический материал по данному лабораторному занятию [2.1, с.150-168]. Подготовить бланк отчета. Письменно ответить на вопросы допуска: .Из чего состоит тракт промежуточной частоты? Какие существуют основные характеристики тракта промежуточной частоты приемника? Какое назначение и классификацию имеетУПЧ? Как осуществляется выбор промежуточной частоты? Что необходимо выполнять, чтобы получить высокую избирательность по зеркальному каналу?
Основное оборудование: Макет супергетеродинного приемника АМ сигналов; Генератор ВЧ (из состава макета); Частотомер (из состава макета); Милливольтметр В3-38Б. Осциллограф двухлучевой С1-69.
Задание: Ознакомиться с принципиальной схемой тракта ПЧ и особенностями его работы. Определить коэффициент усиления и полосу пропускания тракта ПЧ. Исследовать избирательные свойства тракта ПЧ. Снять амплитудно-амплитудную характеристику тракта ПЧ. Исследовать нелинейные искажения огибающей, возникающие в тракте ПЧ.
Порядок выполнения работы: Изучить принципиальную схему тракта ПЧ. Подключить измерительные приборы, включить питание приборов и макета. Выключить систему АРУ и гетеродин макета. Определить коэффициент усиления и полосу пропускания тракта ПЧ. Для этого подать от генератора немодулированный сигнал (переключатель рода работы генератора ВЧ перевести в положение «НГ»-непрерывная генерация) с частотой 465 кГц. Установить напряжение сигнала на входе тракта () равным 2 мВ. Убедиться с помощью вольтметра В2 и осциллографа в наличии сигнала на выходе УПЧ. Небольшим изменением частоты генератора добиться максимального значения выходного напряжения. Убедиться в отсутствии искажений выходного сигнала по его изображению на экране осциллографа.

Измерить значение выходного напряжения (). Рассчитать значение коэффициента усиления тракта ПЧ (в разах)

и в децибелах

Перестраивая генератор, измерить полосу пропускания () тракта по уровню .

Исследовать избирательные свойства тракта. Для этого снять амплитудно-частотную характеристику (АЧХ) тракта ПЧ. Подав на вход усилителя смодулированный сигнал (переключатель рода работы генератора ВЧ перевести в положение «АМ»-амплитудная модуляция) напряжением , плавно увеличивать и уменьшать частоту сигнала относительно , фиксируя значения выходного напряжения (). Результаты измерений оформить в виде таблицы 1.

  Таблица 1.

Uвых∙k, мВ	f ≥ fпч, кГц	Ku, [дБ]	Uвых∙k, мВ	f ≤ fпч, кГц	Ku, [дБ]
k=1	465	k=1	465
k=1/2	k=1/2
k=1/4	k=1/4
k=1/10	k=1/10
k=1/20	k=1/20
k=1/50	k=1/50
k=1/100	k=1/100

Необходимо зафиксировать значения и соответствующие всем максимумам и минимумам АЧХ в пределах полосы пропускания тракта (если они имеются). На скатах АЧХ измерения удобно провести, фиксируя значения частот, соответствующих снижению выходного напряжения в 2, 4, 10,20, 50, 100 раз.

Рассчитать значение коэффициента усиления тракта в децибелах для каждой частоты, на которой производились измерения. Построить зависимость (в децибелах) от . Используя график АЧХ, определить:

значение полосы пропускания () по уровню относительно максимального значения ;

значение центральной частоты полосы пропускания , которое может несколько отличаться от номинального значения промежуточной частоты (465 кГц);

Снять амплитудно-амплитудную характеристику тракта ПЧ. Для этого, подав от генератора немодулированный сигнал с частотой и, изменяя напряжение в пределах от 1 мВ до 30 мВ, снять зависимость от . Результаты измерений свести в таблицу 2. Для каждого значения . рассчитать соответствующее значение коэффициента усиления в децибелах.

Таблица 2.

Uвх, мВ	Uвых, мВ	Ku, [дБ]
1
5
10
15
20
25
30

Построить амплитудно-амплитудную характеристику тракта (зависимость от ) и зависимость (в децибелах) от . На графиках отметить области входных напряжений, соответствующие режимам линейного усиления, наличия искажений и ограничений. По графику определить значение - напряжения, при котором коэффициент усиления тракта уменьшается на 1 дБ по сравнению с малосигнальным значением.

Содержание отчета: Наименование и цель работы. Расчет коэффициента усиления тракта ПЧ. Расчет полосы пропускания тракта ПЧ. Результаты исследования избирательных свойств тракта ПЧ. Таблица АЧХ тракта. Расчет значений коэффициента усиления тракта в дБ для каждой частоты, на которой проводились измерения. Построить график АЧХ. Расчет полос пропускания по графику АЧХ. График амплитудно-амплитудной характеристики тракта ПЧ.
Контрольные вопросы: Какие используются принципиальные схемы резонансных и апериодических усилительных каскадов? Какая существует зависимость коэффициента усиления каскада от параметров активного элемента и нагрузки? Какие существуют методы обеспечения избирательных свойств тракта ПЧ приемника? Какие существуют причины возникновения нелинейных искажений радиосигнала в усилителях? Какие существуют способы повышения устойчивой работы усилителей радиосигнала?

Приложение:

Описание лабораторного макета.

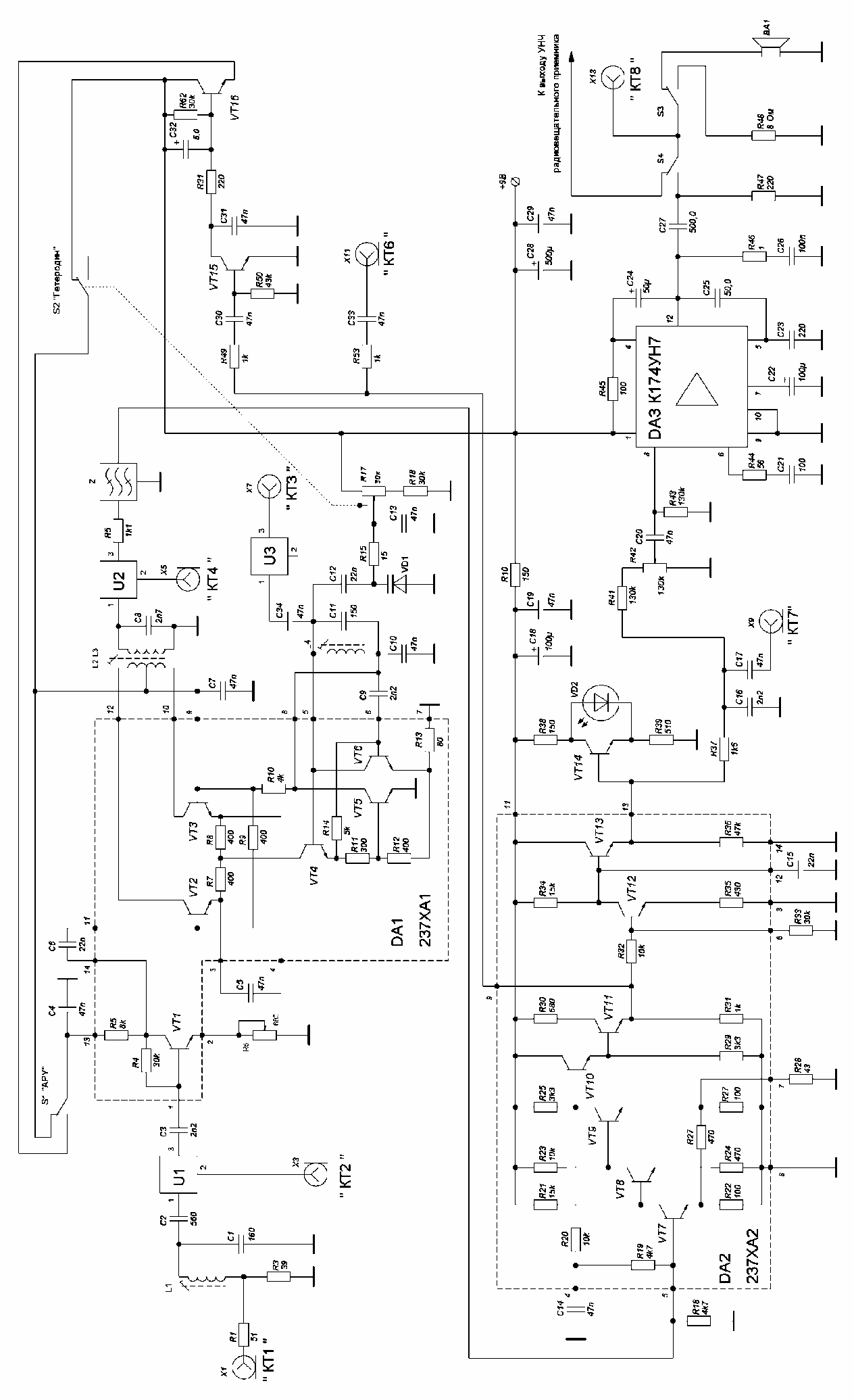

Исследуемый тракт промежуточной частоты (см. приложение, рис. П1) состоит из узкополосного пьезокерамического фильтра Z, обеспечивающего формирование близкой к прямоугольной АЧХ тракта, и широкополосного усилителя промежуточной частоты (УПЧ) на транзисторах VT7-VT11. Сигнал на вход тракта ПЧ подастся через контрольный модуль U2.
