Сборник лабораторных работ по дисциплине «Приемо-передающие устройства систем мобильной связи» для специальностей: 210705 - Средства связи с подвижными объектами (стр. 9 )

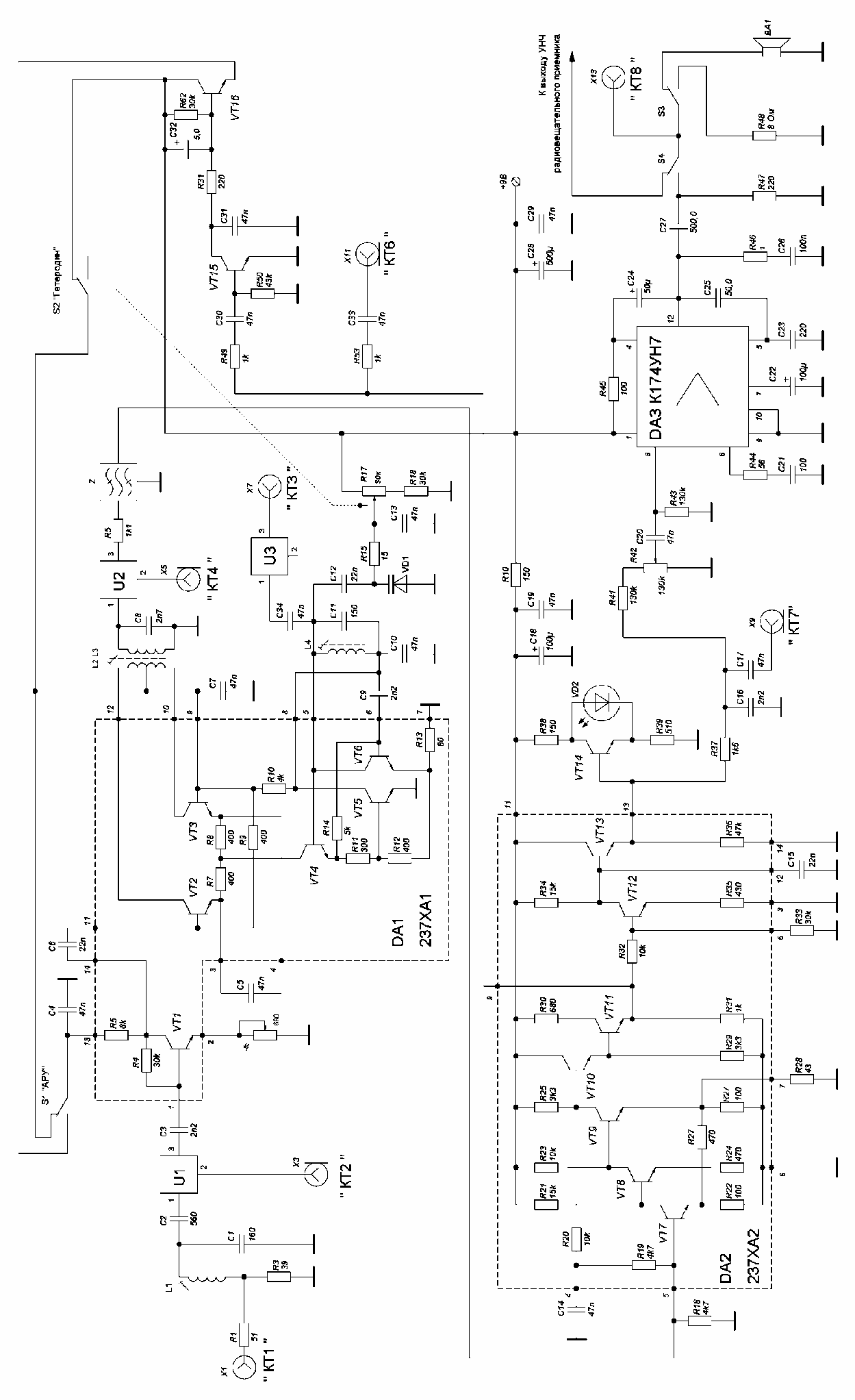

Рис.2. Схема электрическая принципиальная макета приемника.

Лабораторная работа № 8

Исследование эффектов многосигнальной избирательности радиоприемника

Цель работы: Познакомиться с понятием и характеристиками многосигнальной (реальной) избирательности радиоприемника и исследовать эффекты блокирования, перекрестной модуляции и интермодуляции в лабораторном макете приемника.
Литература: Румянцев, устройства: учебник для студ. сред. проф. образования / .- М.: Издательский центр «Академия», 2008.-336с.

ISBN 978-5-7695-5232-8

Подготовка к работе: Изучить теоретический материал по данному лабораторному занятию [2.1, с. 37-40]. Подготовить бланк отчета. Письменно ответить на  вопросы допуска: С какой целью используют многосигнальные методы измерения избирательности? . Чему равен коэффициент избирательности в пределах полосы пропускания и за ее пределами для идеальной характеристики АЧХ? В чем заключается сущность эффектов интермодуляции, блокирования? перекрестной модуляции и их влияние на качество приема? Какие существуют способы улучшения многосигнальной избирательности? Какая существует зависимость нелинейных эффектов в усилительных каскадах от уровней сигнала и помех?

Основное оборудование: Макет супергетеродинного приемника АМ сигналов; Генератор ВЧ (из состава макета); Генератор сигналов специальной формы Г6-27; Осциллограф двухлучевой С1-69; Милливольтметр В3-38.
Задание: Измерить коэффициент усиления додетекторного тракта при отсутствии и наличии внеканальной радиопомехи. Исследовать эффект блокирования полезного сигнала при различных уровнях и частотах помехи. Исследовать эффект перекрестной модуляции. Прослушать, как проявляются эффекты блокирования и перекрестной модуляции при слуховом приеме. Исследовать эффект интермодуляции 2-го порядка. Исследовать эффект интермодуляции 3-го порядка.
Порядок выполнения работы: Ознакомиться со структурной схемой лабораторной установки (рис.1). Подсоединить измерительные приборы. Включить питание приборов и макета приемника. Приступить к работе после 15 минутного прогрева оборудования. Измерить коэффициент усиления додетекторного тракта в отсутствии помехи. Для этого при выключенном генераторе Г2 подать от генератора Г1 модулированный сигнал с уровнем ЕА С = 20 мкВ и частотой ( fC ) равной резонансной частоте входной цепи. Изменяя частоту гетеродина, настроить приемник на эту частоту по максимуму напряжения на выходе додетекторного тракта. Измерить Uвых с и рассчитать K0 = Uвых с/ Е эффект блокирования. Снять зависимость напряжения сигнала на выходе додетекторного тракта от уровня помехи на входе приемника. Подать от генератора Г2 модулированную помеху с частотой ( fП ) на 50-100. кГц выше или ниже частоты сигнала. Изменяя уровень помехи на входе приемника ( ЕА П ) от 0 до 500 мВ при постоянном ЕАС=20мкВ, снять зависимость Uвыхс от ЕАП. Результаты эксперимента занести в таблицу 1, построить график.

  Таблица 1.

ЕА П	Uвыхс	K0П	Kбл
0
100
200
300
400
500

По результатам эксперимента для каждого из значений ЕА П рассчитать значение коэффициента усиления додетекторного тракта при наличии помехи на входе. Затем для каждого из значений рассчитать значение коэффициента блокирования

Результаты расчетов занести в таблицу 1. Построить график зависимости Kбл от ЕА П.

Исследовать зависимость коэффициента блокирования от частоты помехи. Для этого снять зависимость Uвых с от fП при постоянных значениях ЕА С = 20 мкВ и ЕА П = 300 мВ. Частоту fП изменять в пределах при изменении Df от 30 кГц до 400 кГц. Помеху на частотах дополнительных каналов приема подавать нельзя, поэтому следует рассчитать частоты дополнительных каналов приема fК.

Результаты эксперимента занести в таблицу 2, построить график.

                                                                        Таблица 2.

f П, кГц	Uвыхс, мВ	K0П	Kбл
fc+30кГц
fc-30кГц
fc+100кГц
fc-100кГц
f П, кГц	Uвыхс, мВ	K0П	Kбл
fc+200кГц
fc-200кГц
fc+300кГц
fc-300кГц
fc+400кГц
fc-400кГц

Аналогично п.6.3.1 рассчитать и построить зависимость коэффициента блокирования от частоты помехи.

Содержание отчета: Наименование и цель работы. Приборы и оборудование. Структурная схема лабораторной установки для исследования многоканальной избирательности приемника. Расчет коэффициента усиления додетекторного тракта в отсутствии помехи. Результаты исследования эффекта блокирования, оформленные в виде таблицы и графика. Результаты исследования зависимости коэффициента блокирования от частоты помехи, оформленные в виде таблицы и графика.
Контрольные вопросы: Какие существуют методы и критерии оценки многосигнальной избирательности? Какая существует зависимость нелинейных эффектов в усилительных каскадах от режима работы активного элемента? Какие существуют способы уменьшения нелинейных искажений? Как влияют эффекты интермодуляции, блокирования, перекрестной модуляции на качество приема? Какие дополнительные параметры, характеризующие  избирательные свойства РПрУ, определяют по АЧХ?
Приложение: Описание лабораторной установки.

Структурная схема лабораторной установки для исследования эффектов многосигнальной избирательности в приемнике приведена на рис.1.

На вход приемника через сумматор (Сумм.) подаются колебания от двух высокочастотных генераторов (Г1) и (Г2). При исследовании эффектов блокирования и перекрестной модуляции Г1 является источником полезного сигнала, а Г2 - источником помехи. При исследовании интермодуляционных эффектов генераторы являются источниками помех с различными частотами.

На выходе додетекторного тракта приемника (разъем КТ6) включаются через тройник милливольтметр (В) и осциллограф (Осц).

Рис.1. Структурная схема лабораторной установки

для исследования многосигнальной избирательности приемника.

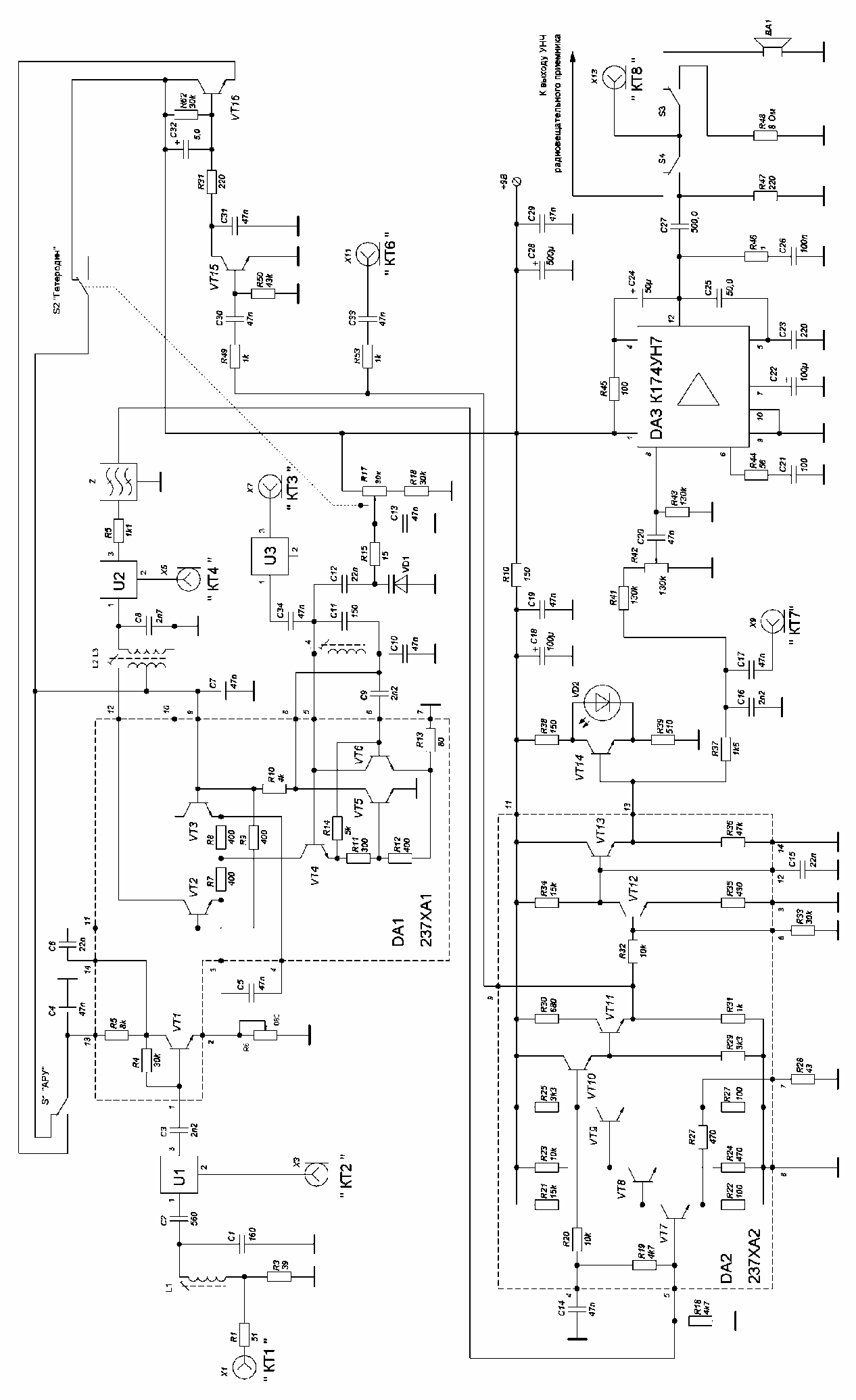

Рис.2. Схема электрическая принципиальная макета приемника.
