-  необходимую механическую стойкость опорных конструкций электрооборудования;  -  возможность удобного транспортирования оборудования;  -  максимальную экономию площади подстанции.

  Территория подстанции должна иметь внешнее ограждение, однако ограждение может не предусматриваться для закрытых подстанций.

  При проектировании электроустановок, содержащих маслонаполненное оборудование с количеством масла более 60 кг, должны обеспечиваться требования пожарной безопасности в соответствии с нормативными документами.

  Каждая трансформаторная подстанция имеет три основных блока: распределительные устройства высшего напряжения, трансформатор, распределительные устройства низшего напряжения.

  Подстанции могут быть комплектными или сборными.

  Комплектные подстанции изготовляются на заводах и транспортируются к месту установки узлами и блоками без демонтажа оборудования. На месте монтажа производят установку узлов и блоков и присоединения между ними и к сетям электроснабжения.

  Комплектная трансформаторная подстанция (КТП - для внутренней и КТПН - для наружной установки) - подстанция, состоящая из трансформаторов и блоков КРУ или КРУН, поставляемых в собранном или полностью подготовленном для сборки виде.

  На сборных подстанциях отдельные элементы изготавливаются на заводах и в электромонтажных организациях, доставляются к месту монтажа для сборки.

  Камера (ячейка) - помещение, предназначенное для установки аппаратов и шин. Закрытая камера закрыта со всех сторон и имеет сплошные, (несетчатые) двери. Огражденная камера имеет проемы, защищенные полностью или частично несплошными (сетчатыми или смешанными)  ограждениями.

  Выключатели напряжением выше 1 кВ

  Выключатель предназначен для коммутации рабочих и аварийных токов. При разрыве цепи разомкнувшимися контактами выключателя возникает электрическая дуга, которая должна гаситься в специальных устройствах. Контакты выключателя находятся внутри камеры в разомкнутом состоянии. Дугогасительные устройства выключателей используют следующие принципы быстрого гашения дуги: охлаждение дуги посредством перемещения ее в окружающей среде; обдувание дуги воздухом или холодными неионизированными газами; расщепление дуги на несколько параллельных дуг малого сечения; удлинение, дробление и соприкосновение дуги с твердым диэлектриком; размещение контактов в интенсивно деионизирующей среде; создание высокого давления в дуговом промежутке и т. п.

  В зависимости от применяемой дугогасительной среды выключатели бывают жидкостные и газовые, из них наиболее распространены масляные и воздушные. В масляных выключателях дугогасительной средой является трансформаторное масло, в воздушных - сжатый воздух.

  Кроме воздушных и масляных имеется много других видов выключателей. Так, в автогазовых выключателях используется дутье газов, образующихся под действием высокой температуры дуги. В элегазовых выключателях гашение дуги осуществляется в среде элегаза.

  В воздушных выключателях гашение дуги производится сжатым воздухом. В большинстве конструкций воздушных выключателей гасительные камеры размещаются в фарфоровых изоляторах. Эти выключатели применяются на напряжении 35 кВ и выше, в основном для наружной установки.

  Для сетей напряжением 6 и 10 кВ выпускаются выключатели с электромагнитным дутьем, а также вакуумные выключатели.

  Управление выключателем, т. е. его включение и отключение, может производиться вручную, дистанционно или автоматически. Механизм для включения и отключения выключателя называется приводом. У большинства выключателей он представляет собой отдельный аппарат - электромагнитный, пружинный, грузовой или пневматический, соединяемый с приводным валом выключателя.

Элегазовые выключатели

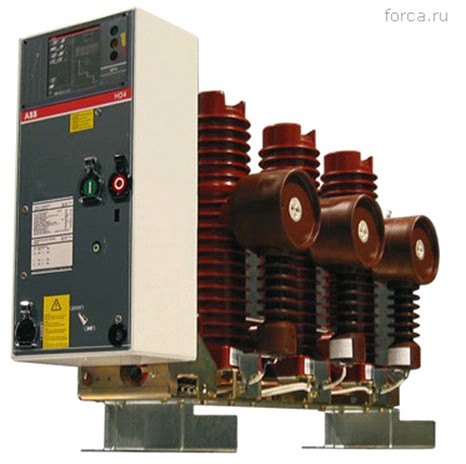

Рис.17

Элегазовые  выключатели  полностью пожаро - и взрывобезопасностны. Имеют высокую отключающую способность. Элегазовые выключатели можно устанавливать как в ЗРУ так и в ОРУ. Длительный срок службы дугогасительного устройства.

Основная сложность при эксплуатации этих выключателей - SF6 (элегаз, шестифтористая сера), которая сама по себе недешевая, плюс в обслуживании требуются устройства для очистки, заполнения и ее перекачки.

Элегазовые выключакВ колонковые и баковые взрыво - и пожарозащищенные (наличие клапанов сброса давления), преимущественно с пружинными приводами, с устройством синхронной коммутации для аппаратов в цепи ШР и конденсаторной батареи;  переход к полимерным покрышкам колонковых выключателей;

Разъединители, отделители и короткозамыкатели напряжением выше 1 кВ

  Разъединителем называется электрический аппарат для оперативного переключения под напряжением участков сети с малыми токами замыкания на землю и создания видимого разрыва. По условиям техники безопасности при производстве работ в установках необходимо иметь

видимые разрывы цепи, откуда может быть подано напряжение. Указанное требование обеспечивается разъединителями, которые не имеют устройств для гашения дуги и не допускают переключений под нагрузкой. Поэтому их оснащают блокировкой, предотвращающей отключение нагрузочного тока. Правилами устройства электроустановок допускается отключать разъединителями холостой ток открыто установленных трансформаторов: напряжением 10 кВ - мощностью до 630 кВ·А; напряжением 20 кВ - мощностью до 6300 кВ·А; напряжением 35 кВ - мощностью до 20 000 кВ·А; напряжением 110 кВ - мощностью до 40 500 кВ·А; уравнительный

ток линий при разности напряжений не более 2 %, заземление нейтралей трансформаторов и дугогасящих катушек, токи замыкания на землю (не превышающие 5 А при напряжении 35 кВ

и 10 А при напряжении 10 кВ), а также небольшие зарядные токи линий.

  Конструктивно разъединители могут быть внутренней и наружной установок. Разъединители управляются приводами вручную или дистанционно (но не автоматически).

  Разъединители пантографного, полупантографного и горизонтально-поворотного типа на напряжение 330-750 кВ; оснащение разъединителей, в т. ч. заземляющих ножей на напряжение 35-750 кВ электродвигательными приводами, высокопрочными фарфоровыми или полимерными опорными изоляторами, необслуживаемые поворотные узлы и механизмы;

- комбинированные коммутационные выключатели-разъединители: коммутационные аппараты, способные:

  -  существенно упростить производство оперативных переключений;

  - включать, проводить и отключать токи при нормальных условиях в цепи;

  -  включать, проводить в течение нормированного времени и отключать токи при нормированных аномальных условиях в цепи, таких как короткое замыкание;

  -  обеспечивать в отключенном положении изоляционный промежуток, удовлетворяющий нормированным требованиям к разъединителям;

  Отделителями называются аппараты напряжением от 35 кВ и выше, имеющие надежную конструкцию контактов и снабженные специальным приводом, позволяющим осуществлять автоматическое отключение подвижной части отделителя. Отделители напряжением 35...220 кВ допускают отключение тока холостого хода трансформаторов и зарядного тока воздушных линий электропередач любой протяженности при бестоковой паузе, обусловленной действием защиты и автоматического повторного включения. Включение отделителей производится вручную.

  Короткозамыкателями называются аппараты напряжением от 35 кВ и выше, имеющие надежную конструкцию контактов и снабженные специальным приводом, позволяющим осуществлять автоматическое включение ножа короткозамыкателя. При включении ножа короткозамыкателя создается металлическое короткое замыкание на подстанциях без выключателей. В

сетях с заземленной нейтралью короткозамыкатели однополюсные и создают однофазное КЗ на

землю. В сетях с изолированной нейтралью короткозамыкатели имеют два полюса и создают двухфазное КЗ.

  Рекомендуется применение ограничителей перенапряжений нелинейных (ОПН) на основе оксидно-цинковых резисторов для всех классов напряжений, взрывобезопасных с достаточной энергоемкостью и защитным уровнем.

  Изоляторы и шины распределительных устройств напряжением выше 1 кВ

  Токоведущие части электроустановок крепятся и изолируются друг от друга и по отношению к земле при помощи изоляторов. Изоляторы для электроустановок напряжением выше 1 кВ изготовляются из фарфора.

  Изоляторы делятся на линейные, станционные и аппаратные.

  Линейные изоляторы предназначаются для крепления проводов воздушных линий; аппаратные - для крепления токоведущей части аппаратов; станционные - для крепления шин в распределительных устройствах.

  Станционные изоляторы в свою очередь подразделяются на опорные и проходные.

  Опорные изоляторы ОА, ОБ, ОВ, ОГ, ОД, ОЕ (с механической прочностью А, Б, В, Г, Д,

Е) для внутренних установок на напряжение 6...35 кВ служат для крепления шин и аппаратуры

распределительных устройств. Изготовляются они с овальным, круглым или квадратным основанием; металлические части (арматура) для крепления изоляторов заделываются снаружи фарфорового корпуса.

  Опорные изоляторы для наружных установок изготовляются штыревыми (ШТ-35) и стержневыми (СО-35, СТ-110). Для повышения электрической прочности эти изоляторы выполняются с более развитой, чем внутренней установки, поверхностью (ребристые).

  Проходные изоляторы (для внутренних и наружных установок) предназначены для вывода токоведущих частей из зданий и прокладки шин через стены и перекрытия. Наибольшее применение находят проходные изоляторы ПА и ПБ с токоведущими стержнями прямоугольного сечения на напряжение 6... 10 кВ и силу тока 600... 1500 А. Для установок напряжением 35 кВ и выше проходные изоляторы выполняются обычно с круглыми токоведущими стержнями.

  Шины в распределительных устройствах напряжением выше 1 кВ изготовляются из меди и алюминия и имеют круглое, прямоугольное и коробчатое сечение. В закрытых установках медные шины применяются только в особых случаях, в открытых установках - в агрессивной среде (морское побережье, территория химических заводов).
