Производство летательных аппаратов Методическое руководство (стр. 2 )

       Дипломный проект состоит из графической и текстовой документации.

       Графическая документация включает чертежи объекта производства и чертежи средств специального технологического оснащения. Графическая документация дополняется технологическими схемами членения, логическими схемами сборки, алгоритмами испытаний, контроля, схемами увязки и обеспечения взаимозаменяемости, цикловым графиком выполнения сборочных или монтажно-испытательных работ, планировкой участка или компоновкой рабочих мест, другими  схемами, поясняющими текстовую документацию.

       Текстовая документация дипломного проекта содержит пояснительную записку и приложения. В приложения к пояснительной записке включаются спецификации сборочных единиц, таблицы к схемам если они не размещены на поле чертежа, карты технологического процесса, ведомости инструмента, оснастки, материалов и т. п.



       1.5. ОРГАНИЗАЦИЯ ДИПЛОМНОГО ПРОЕКТИРОВАНИЯ

       Началу дипломного проектирования предшествует успешное усвоение студентами всех дисциплин учебного плана специальности и выполнение заданий преддипломной практики, включая сбор материалов к проекту. Во время преддипломной практики студент совместно с руководителями от техникума и от базового предприятия подбирает себе тему проекта и знакомится с руководителем проекта. В качестве руководителей дипломных проектов назначаются преподаватели выпускных цикловых комиссий, высококвалифицированные специалисты промышленных предприятий, научно-исследовательских организаций и ВУЗов, знакомые с требованиями, предъявляемыми к выпускной аттестационной работе студента авиационного техникума.

       На одну учебную группу студентов из числа преподавателей техникума, как правило, руководивших преддипломной практикой, назначается старший консультант, который проводит групповые и индивидуальные консультации по этапам проектирования. Посещение дипломниками всех групповых консультаций строго обязательно! Из числа ведущих преподавателей могут быть также назначены консультанты по  «Охрана труда и техника безопасности при сборке», консультант по автоматизации проектирования и нормоконтролю.

       Темы дипломных проектов,  руководители и консультанты утверждаются приказом по авиационному техникуму. Согласно приказа старший консультант оформляет задание на дипломное проектирование (Приложение 4).

               Законченный проект после получения отзыва от руководителя и просмотра старшим консультантом направляется на рецензирование. Рецензенты назначаются приказом директора техникума из числа высококвалифицированных специалистов сторонних организаций или преподавателей специальности. По результатам просмотра проекта и собеседования с дипломником рецензент дает письменный объективный анализ (рецензию) содержания и качества выполненной работы. Рецензия должна включать в себя:

оценку степени соответствия представленного дипломного проекта выданному заданию; характеристику выполнения каждого раздела проекта, соответствие разработок современному уровню развития авиационной техники и технологии; оценку качества оформления графической и текстовой документации проекта, соответствие требованиям ЕСКД, ЕСТД, СИ; перечень достоинств и недостатков; общую оценку проекта

Консультанты и руководитель подписывают титульный лист пояснительной записки (Приложение 6), которая затем утверждается заместителем директора техникума.

За неделю до предоставления проекта в ГАК старший консультант организовывает предварительную защиту с демонстрацией презентации на защиту дипломного проекта.

Оформляется контрольный лист (Приложение 7).

Процедуры и сроки проведения, условия подготовки защит и критерии оценки дипломных проектов установлены в «Программе итоговой государственной аттестации выпускников по специальности 24.02.01 «Производство летательных аппаратов».

2.  ОСНОВНЫЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ

  ДИПЛОМНОГО ПРОЕКТА

       2.1 ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ГРАФИЧЕСКОЙ

  ДОКУМЕНТАЦИИ

       Графическая документация проекта выполняется по ЕСКД на листах форматов, установленных ГОСТ 2.301-68. Форматы для чертежей выбираются с учетом размеров проектируемой оснастки или анализируемых самолетных конструкций. Изображение на чертежах располагают относительно фронтальной плоскости проекции так, чтобы оно давало наиболее полное представление об устройстве и форме сборочной единицы или детали. Число разрезов, сечений, видов и размеров должно быть достаточным для понимания конструктивных особенностей изображаемого объекта.

       Толщина линий должна быть одинаковой для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе и удовлетворять требованиям ГОСТ 2.303-68.

       Основная надпись на чертеже выполняется в соответствии с требованиями ГОСТ 2.104-68.

       Нанесение предельных отклонений размеров на чертежах следует производить по ГОСТ 2.307-68 с учетом числовых значений, принятых по ГОСТ 25347-82. Предельные отклонения размеров 12 квалитета и грубее допускается оговаривать общей записью в ТТ чертежа «Неуказанные предельные отклонения размеров: отверстия – по Н 12,  валов – по h 12, остальных – по ± .

       Справочные размеры на чертежах отмечают условным знаком «*» со ссылкой в технических требованиях чертежа: «* размеры для справок». Так же обозначаются габаритные размеры.

       Допуски формы и расположения поверхностей указываются по ГОСТ 2.308-79, а шероховатость поверхностей по ГОСТ 2.309-79.

       На чертежах деталей, подвергаемых термической обработке указываются показатели полученных свойств материала, например, твердость HRC или предел прочности ув. Поверхности деталей, подвергаемых термической, электрохимической, гальванической обработке отмечают штрих - пунктирной утолщенной линией на той проекции, на которой они ясно определены. Обозначение материала должно содержать наименование, марку и номер стандарта или технических условий.

       Надписи технических требований и таблиц наносятся на поле чертежа по правилам, изложенным в ГОСТ 2.316-68. Размер шрифта буквенных обозначений должен быть в два раза больше размерных чисел. Заголовок «Технические требования» не пишется! Техническая характеристика на сложное устройство, например, на испытательный стенд, располагается отдельно от технических требований.

       На каждую сборочную единицу чертежа составляется спецификация по формам 1 и 1а или 2 и 2а ГОСТ 2.108-68. Спецификации оформляются на отдельных листах ф.11 и помещаются в Приложения к пояснительной записке.

       Схемы оформляются в полном соответствии с ГОСТ 2.701-76, ГОСТ 2.721-74; ГОСТ 2.704-76, ГОСТ 2.770-68; ГОСТ 2.780-68, ГОСТ 2.797-81. Таблицы к схемам, если они не помещаются на свободном поле допускается оформлять на отдельных листах ф.11 и подшивать в Приложения к пояснительной записке. В учебных проектах допускается совмещать на общем формате сборочный чертеж и поясняющую его схему.

ТРЕБОВАНИЯ К ОФРМЛЕНИЮ ПОЯСНИТЕЛЬНОЙ

  ЗАПИСКИ

       Пояснительная записка дипломного проекта должна содержать:

титульный лист; задание на дипломный проект; содержание; введение; основные разделы; заключение; список использованных источников (список литературы); приложения.

Текстовые документы проекта должны быть сброшюрованы в папки формата 11 (А4) по ГОСТ 2.301-68 или потребительского формата, близкого к стандартному. На папках должны быть наклеены этикетки с указанием аббревиатуры техникума, вида документа, код учебной группы и специальности, автора проекта и года выполнения.

       Написание наименований разделов и подразделов, их расположение в тексте, размеры полей и оформление листов – по ГОСТ 2.105-79, ГОСТ 2.106-79. Допускается перед основными разделами  вводить фор – лист с наименованием раздела и основной надписью по ГОСТ 2.104-68.

Оформление дипломной работы производится в соответствии со следующими требованиями:

Содержание

Введение	4
ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ	5
Глава 1 Название главы	15
1.1 Название подраздела	15
1.2 Название подраздела	6
1.3 Название подраздела	6
Глава 2 Название главы	7
2.1 Название подраздела	7
2.2 Название подраздела	7
Глава 3 Название главы	8
3.1 Название подраздела	8
3.2 Название подраздела	8
Глава 4 Охрана труда и техника безопасности	9
ЗАКЛЮЧЕНИЕ	10
Список используемых источников	11
Приложение А	12
Приложение Б	13

Введение

Введение должно содержать область применения разработки, описание исходной ситуации, перечень основных вопросов, предполагаемых к рассмотрению, а также предполагаемые результаты разработки, измерений и т. д. Особое внимание рекомендуется уделить актуальности выбранной темы.

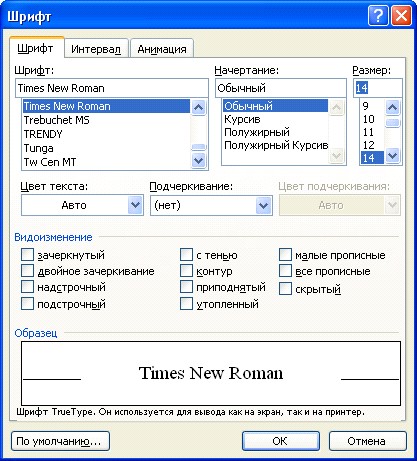

Параметры основного текста
