Котлы твёрдотопливные газогенераторные длительного горения

“Бастион” Технический паспорт.

САНКТ-ПЕТЕРБУРГ

Котлы твёрдотопливные  газогенераторные  длительного горения.

  “БАСТИОН”

  Технический паспорт.

Предназначение котлов «БАСТИОН»

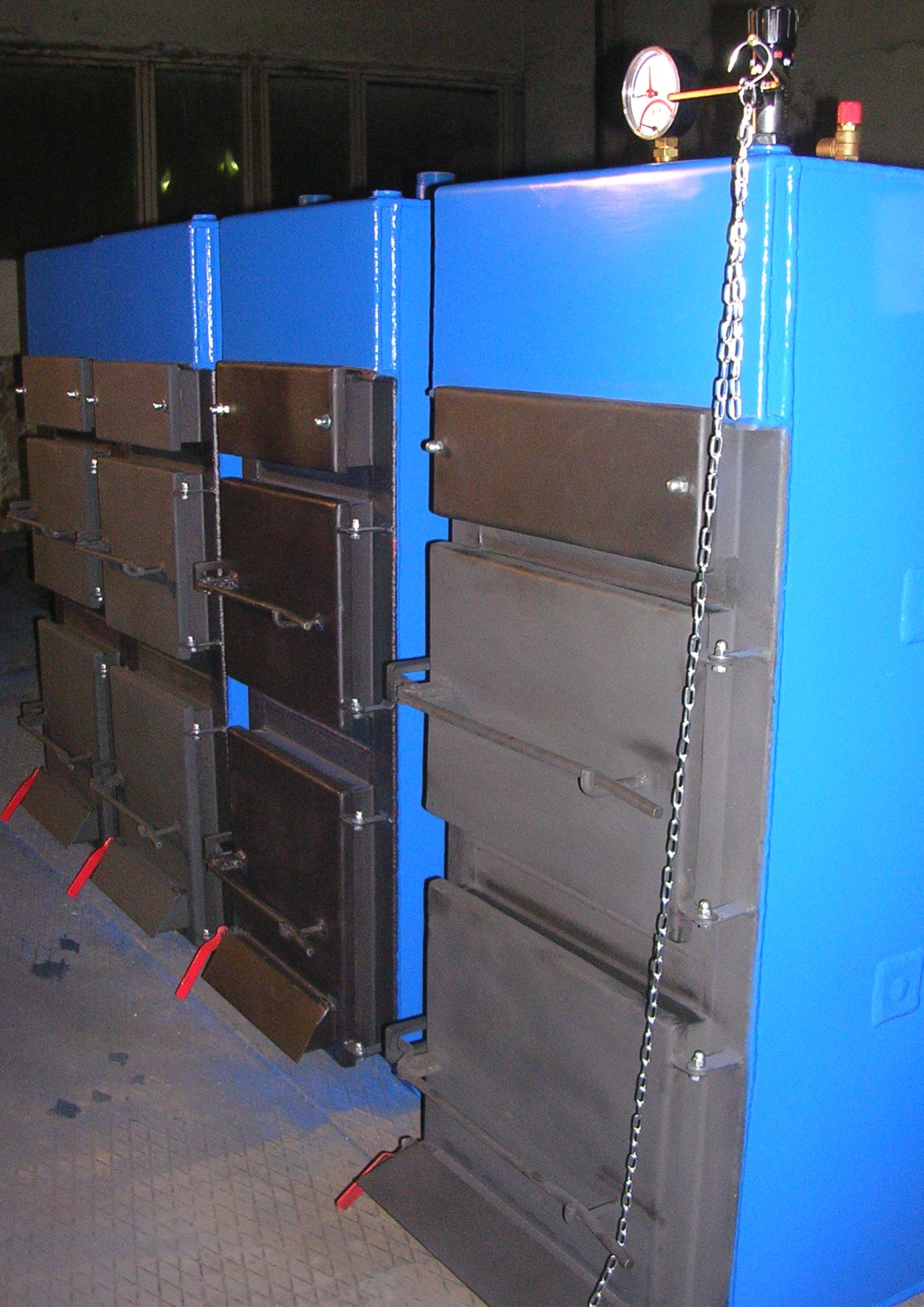

Котлы «БАСТИОН» (далее - котлы) предназначены для обогрева любых помещений, площадью до 1000 м2. Для обогревания помещений большего размера необходимо подключать дополнительные котлы параллельно («каскадом»).

Система отопления помещения может быть открытой и закрытой, с естественной или с принудительной циркуляцией теплоносителя  (антифриза или воды). В систему отопления могут входить различные теплопередающие устройства – радиаторы, бойлеры для нагревания воды, водяные теплые полы в любых комбинациях.

Комплект поставки котлов:

- Предохранительный клапан (1,5 бар); - Термоманометр 1\2”; - Чугунные колосники.

Тягорегулятор(по желанию).  Врезка ТЭНов по согласованию.

Описание конструкции котла

Котел «Бастион»  представляет собой две стальных обечайки, вложенных  друг в друга.  Между обечайками циркулирует нагретый теплоноситель (антифриз или вода). Расстояние между обечайками составляет - 25 - 50мм. В верхней передней части котла возможно установить регулятор тяги, работа которого основана на термостатических свойствах. В верхней части камеры горения находится вторичная камера, в которой происходит догорание газов. С помощью форсунок подаётся вторичный воздух во вторичную камеру.  В верхней задней части котла имеется фланец для присоединения шибера, с которым соединяется дымоход, для отведения выходящих газов.

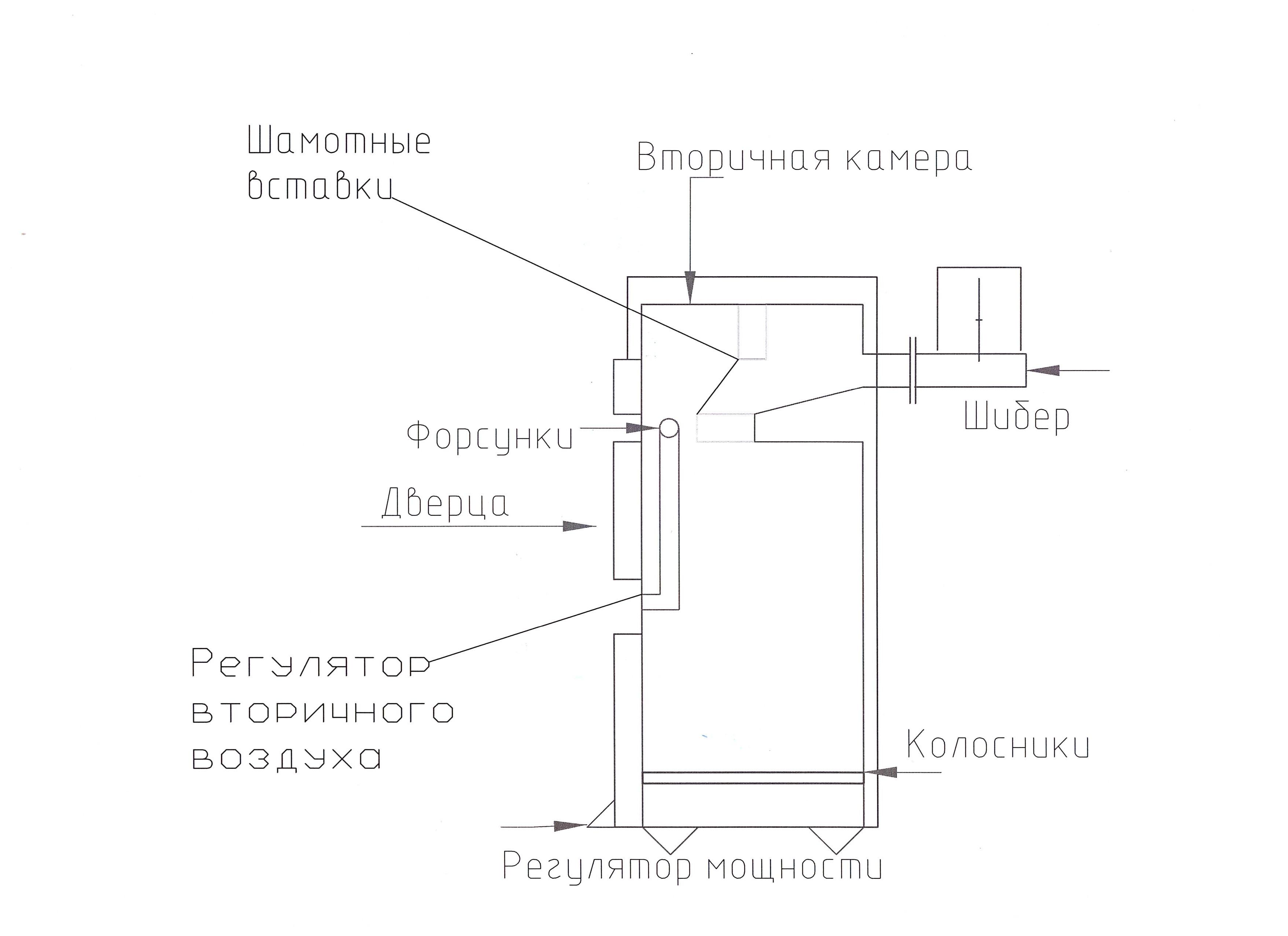

Рис.1 – схема конструкции котла

Также в конструкции котла предусмотрены: дверцы для загрузки топлива, верхний проем (дверца) для ревизии вторичной камеры.

Имеются две трубы «ДУ-50» – для подачи теплоносителя, в верху – «прямая» и в нижней части котла для возврата теплоносителя - «обратка».

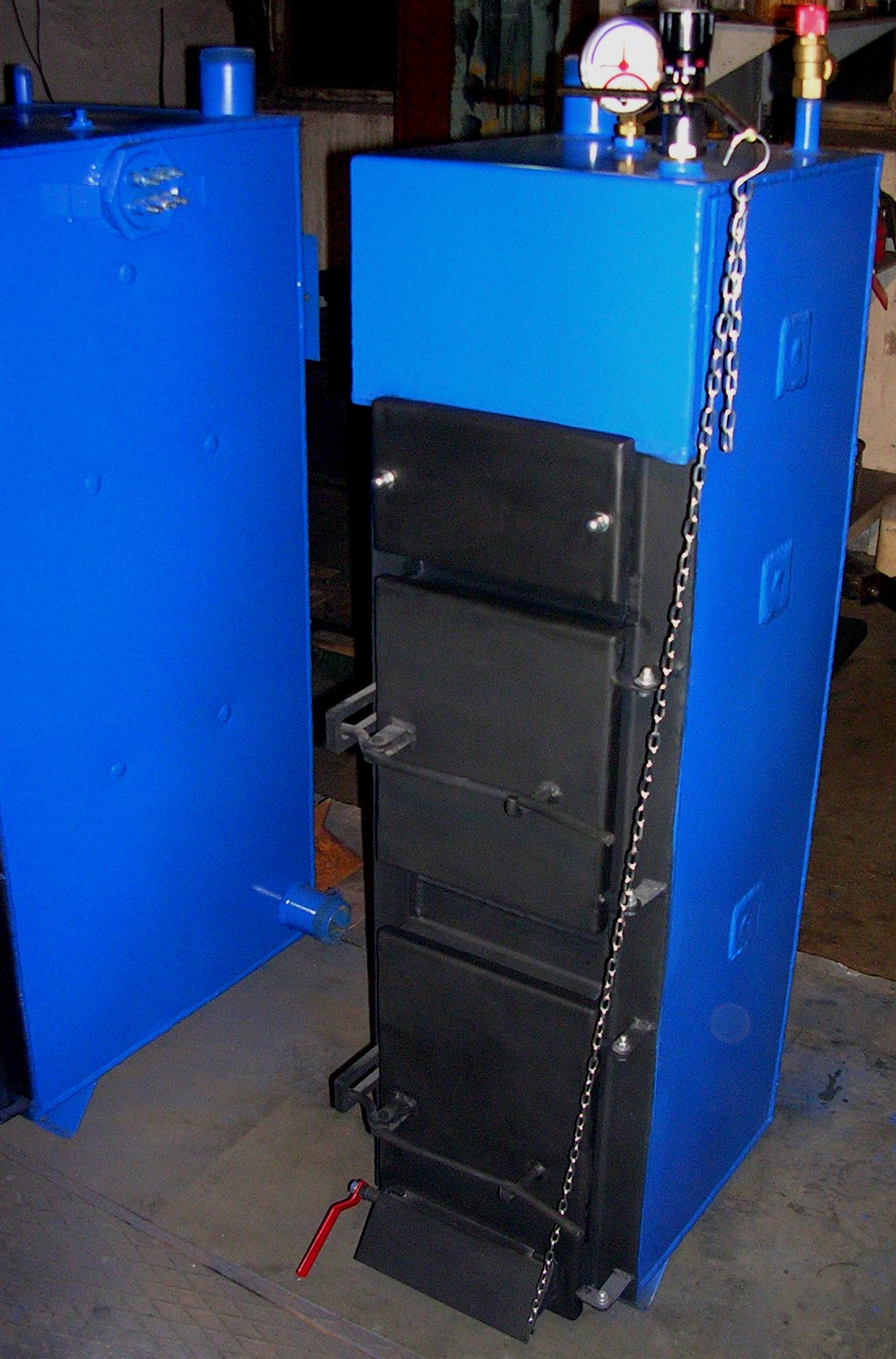

На нижней дверце внизу – находится отверстие для поступления воздуха и регулирующая  заслонка, которая работает совместно с регулятором тяги соединенные посредством цепочки, или в ручную, меняя свое положение и тем самым, управляя процессом горения топлива.

На верхней части котла находится технологическое отверстие для установки термоманометра, в верхней задней части котла имеется резьба 1/2 для установки предохранительного клапана на 1,5 бар.

Технические характеристики котлов

Модель котла «БАСТИОН М-КСТ -	12 П	20 П	30 П	20 ПУ	30 ПУ	50 П	75 П	100 П
Максимальная мощность котла  -  КВт	12	20	30	20	30	50	75	100

Вид используемого топлива

Дрова, древесн. отходы, топл. брикеты, уголь.

Дрова, древесн. отходы, топл. брикеты, уголь.

Дрова, древесн. отходы, топл. брикеты, уголь.

Дрова, древесн. отходы, топл. брикеты, уголь.

Дрова, древесн. отходы, топл. брикеты, уголь.

Дрова, древесн. отходы, топл. брикеты, уголь.

Дрова, древесн. отходы, топл. брикеты, уголь.

Дрова, древесн. отходы, топл. брикеты, уголь.

Отапливаемая площадь (м2)	40-120	80-200	100-300	80 200	100-300	200-500	300-750	400-1000
Вмещение топлива дм3 (литров)	40	75	130	75	130	170	240	340
Длина дров (см)	35	42	52	62	72	82	95	105
Количество теплоносителя в котле (л)	40	70	85	70	85	140	180	200
Максимальная продолжительность сгорания (ч) при мин. теплоотдаче.	12	12	12	12	12	12	12	12
Коэффициент полезного действия(%)	85	85	85	85	85	85	85	85
Давление воды в котле, не более (бар)	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
Предохранительный клапан  (бар)	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
Температура теплоносит в котле (С)	До 95	До 95	До 95	До 95	До 95	До 95	До 95	До 95
Размеры загрузочного проема (мм)	350х210 250х210	350х310 250х310	350х370 250х370	350х210 250х210	350х270 250х270	350х370 250х370	350х420 350х420	425х540 425х540
Труба подающая (мм) ДУ-	50	50	50	50	50	65	65	65
Труба обратная (мм) ДУ-	50	50	50	50	50	65	65	65
Диаметр дымохода (мм)	110	150	150	150	150	200	250	300
Толщина стали топки котла, мм (09Г2С)	4,0	4,0	4,0	4,0	4,0	4,0	4,0	4,0
Толщина стали внешней обечайки котла, мм	3,0	3,0	3,0	3,0	3,0	3,0	3,0	3,0
Габаритные размеры, (мм) Высота Глубина Ширина	1200 420 320	1200 520 420	1200 620 460	1200 750 320	1200 830 370	1200 1250 460	1400 1350 540	1600 1500 650
Масса (кг)	110	160	180	160	180	250	375	500

ВАЖНО! Длительность горения закладки топлива зависит от его качества, внутренней и внешней температуры, качества здания и других факторов. Сухие дрова будут гореть дольше чем влажные.

Дрова, влажность которых превышает 30%, практически не будут гореть (или будут гореть крайне нестабильно) и не поднимут температуру  теплоносителя до нужного уровня.

Также для достижения паспортной температуры теплоносителя необходимо обеспечить достаточную тягу, даже при сгорании сухих дров.

Инструкция по монтажу котла

Требования к помещению

Котел необходимо устанавливать в помещениях, оборудованных согласно существующим государственным требованиям к помещениям для котельных.

Наружный воздух должен беспрепятственно попадать в котел, для этого необходимо наличие вертикального вентиляционного канала (либо окна, либо проема во внешней стене).

Требования к дымовым трубам

Дымовая труба должна быть чистой, внутри трубы не должно быть элементов, препятствующих выведению дыма и открытых проемов (отверстий), через которые в трубу может проникать окружающий воздух, который может снизить тягу и охладить дымовую трубу. При наличии внутренних ходов из дымовой трубы в соседние перекрытия или шахты, их необходимо закрыть, используя овальные или цилиндрические вкладыши из нержавеющей стали.

К каждому котлу должна быть отдельная дымовая труба. Диаметр дымовой трубы должен быть не менее чем 90% от диаметра отверстия дымохода котла, указанного в технических данных.

Все отверстия, проемы и места соединения котла с дымовой трубой необходимо загерметизировать.

Необходимо один раз в месяц проверять состояние дымохода, а при необходимости чистить, поскольку накопившаяся в нем смола и сажа могут загореться и вызвать опасность пожара. Всегда внимательно следуйте инструкции по использованию дымоходных труб, которые вы приобрели и выполняйте требования в области чистки, указанные производителем дымоходов.

Подключение котла к системе отопления.

Подключение котла к существующей системе отопления должно производиться квалифицированными специалистами.  Котлы «БАСТИОН» - не отличаются по своей  сути от других твердотопливных котлов. По этому, монтаж нашего котла не отличается от подключения обычного твердотопливного котла и не должен представлять сложностей для специалистов по монтажу отопительного оборудования.

  5.  Эксплуатация

Растопка.  Перед разжиганием котла установите регулятор мощности (на нижней дверце) и регулятор-газификатор (на дымоходной трубе) в полностью открытое положение, а регулятор вторичного воздуха в полностью закрытое положение Растопите котёл, используя бумагу и мелкие колотые дрова.

Регулировка.  После того как огонь разгорелся, необходимо заложить основное топливо, используя как нижнюю так и верхнюю дверцы, стараясь максимально заполнить объем камеры сгорания.

После того как основное топливо разгорелось, и температура теплоносителя в котле достигла 60 – 70 градусов – котёл достиг рабочего режима. При этом необходимо закрыть регулятор-газификатор(на дымоходной трубе) примерно на 45 градусов, от его прямолинейного положения, а регулятор вторичного воздуха в полностью открытое положение, тем самым Вы переводите котёл в пиролизный режим (режим газификации). Положение регулятора газификатора, обеспечивающее наилучший пиролизный процесс, индивидуально для каждой высоты дымохода.

Регулятором мощности( на нижней дверце) можно регулировать мощность котла.

Добавление топлива.  Перед тем как открыть верхнюю дверцу, уже работающего в пиролизном режиме котла, обязательно полностью откройте обе заслонки и подождите 5 минут. Только после этого открывайте дверцу и подкладывайте топливо, а затем возвратите заслонки в первоначальное положение.

В качестве топлива можно использовать :  дерево, любой уголь, деревоотходы,  топливные брикеты.

Гораздно дольше и с большей отдачей тепла горит древесина влажностью 20 – 30%, в виде толстых брёвен, длиной во всю топочную камеру.

Уход за котлом

Если вы топите котел дровами – то его необходимо чистить минимум 1 раз в месяц. При топке углем или торфом – удаляйте пепел и шлаки перед каждой растопкой.

Рекомендуем периодически смазывать петли и крюки для закрывания дверец котла. Для целей смазки хорошо подходит  машинное масло.

Также проверяйте герметичность закрытия дверец, в случае ее нарушения – замените герметизирующий материал на дверцах.

Если топливо горит хорошо, но температура по показаниям термометра поднимается медленно (или вообще не поднимается выше 60 С), а из дымовой трубы протекает конденсат – значит поток теплоносителя через котел выше нормы. Уменьшите поток теплоносителя через котел – для этого поставьте скорость циркуляционного насоса в минимальное положение и при помощи балансового крана, снижайте поток теплоносителя через котел, пока температура теплоносителя не поднимется до 70-80 С.

В котле нельзя доводить теплоноситель (воду) до кипения. Это может привести к перегреву и поломке отопительного оборудования. Нельзя топить котел без наличия в системе теплоносителя (воды) – это может привести к поломке котла и другого отопительного оборудования в системе отопления. Если вместо незамерзающего теплоносителя у вас в системе циркулирует вода, не допускайте ее замерзания – это также может привести к поломке котла и других элементов системы отопления. Нельзя превышать давление в системе отопления свыше 1,5 бар. Не сжигайте в котле пластиковые, строительные, упаковочные отходы.

Техника безопасности

Напоминаем вам, что любая котельная является зоной повышенной опасности и требует соблюдения правил техники безопасности.  Ручки дверец, сами дверцы, шибер, трубы и другие детали котла  - могут нагреваться до высоких температур, достаточных для того, что в случае прикосновения к ним можно получить ожог. Будьте, пожалуйста, внимательны и осторожны при работе с котлом.  По возможности, проведите изоляционные работы термостойкими материалами, на тех элементах, где это возможно.  Котел относится к техническим средствам, работающим под давлением. Давление в котле может подняться ввиду разных причин – остановился циркуляционный насос из-за перебоев в подаче электроэнергии, через  дверцы в котел попадает наружный воздух, установлен предохранительный клапан с более высоким уровнем давления, предохранительный клапан вообще не установлен или заглушен и т. д. Необходимо соблюдать правила работы с котлом, описанные в настоящем паспорте изделия и выполнять требования производителя, для вашей безопасности. В случае повышения температуры до точки кипения – должен сработать предохранительный клапан, выпуская пар и охлаждая котел. Также в случае повышения температуры срабатывает регулятор тяги, который закрывает заслонку подачи воздуха в котел и таким образом гасит котел.

В помещении котельной может скапливаться угарный газ. Напоминаем вам, что в помещении котельной должна функционировать приточная вентиляция – открытое окно, щель, отверстие  для поступления в помещение наружного воздуха. Также без притока наружного воздуха не будет работать и сам котел.

Гарантийные обязательства и условия предоставления гарантии.

На котел предоставляется гарантия от производителя сроком 1 (год) с момента покупки. Производитель гарантирует, что котел соответствует требованиям технической документации. Производитель обязуется устранить поломки котла, возникшие по его вине, в течение соответствующего гарантийного срока.

Производитель не несет ответственности за изделие, его работу и возможные последствия, вызванные работой котла, если:

-  покупателем неправильно подобрана мощность котла, либо мощность котла не покрывает существующие потери тепла в доме;

- монтаж проведен специалистами без соблюдения технических условий, указанных в настоящем паспорте изделия;

- эксплуатация котла происходит с нарушениями требований и рекомендаций, изложенных в настоящем техническом паспорте;

Покупатель (пользователь) обязан изучить данный технический паспорт, следовать указаниям производителя, указанным в настоящем техническом паспорте и выполнять все рекомендации.

При правильном использовании котлов «БАСТИОН М» - они принесут в Ваш дом тепло и комфорт.

г. Санкт-Петербург, пер. Химический 1.
