«Дельта-GSM-ПАМ» исп.3 Объектовый gsm передатчик Со встроенным Прибором приёмно-контрольным, Охранно-пожарным (стр. 2 )

Прибор имеет 3 режима работы: «Программирование», «Дежурный» и «Связь».

В Режиме «Программирование» производится программирование передатчика с помощью ПК и специализированного ПО поставляемого предприятием-изготовителем. В данном режиме прибор связывается с ПК по средствам шнура программирования типаШЭ-USB (подробно см. следующий пункт) В «Дежурном» режиме прибор производит контроль ШС, работая как самостоятельный прибор и/или входных интерфейсов для работы с другими приборами ОПС, а также контролирует собственные параметры и параметры питания. В режиме «Связь» прибор обеспечивает передачу по GSM/GPRSсообщений, а также передачу по цифровому интерфейсу индикации БИУ.

Инструкция по работе с программой Дельта-ПАМ(исп.3).exe

Программа Дельта-ПАМ(исп.3).exe предназначена для программирования параметров прибора. Программа работает в среде WindowsXP/Windows7. Для сохранения параметров программирования программа использует файл GsmDev. dat. Программное обеспечение бесплатно представлено на фирменном диске и обновляется бесплатно.

Идентификатор прибора - любой текст, длиной до 32-х символов. Можно не вводить. Флажок «Автотест Безусловно» - передача автотеста через указанный интервал времени, независимо от передачи других сообщений. Флажок «Индикатор»  включает интерфейс блока индикации и управления. БИУ подключается к отдельному порту RS-232. При прерывании связи с БИУ прибор посылает сообщение «Ошибка связи».Флажок «Восст. постанов» восстанавливает состояние постановки/снятия при подаче питания. Если восстанавливается состояние постановки на охрану, то прибор передает сообщение «Постановка пользователем N».

Параметры программирования можно прочитать из прибора (кн. «Восст. из прибора»)

Запуск программы

Если для управления программатором используется COM-порт с номером, отличным от 1, отредактируйте файл GsmDev. dat., изменив номер порта во второй строке файла:

[Common]

ComPort=2

Соедините USB-порт компьютера шнура программирования типа ШЭ-USB.

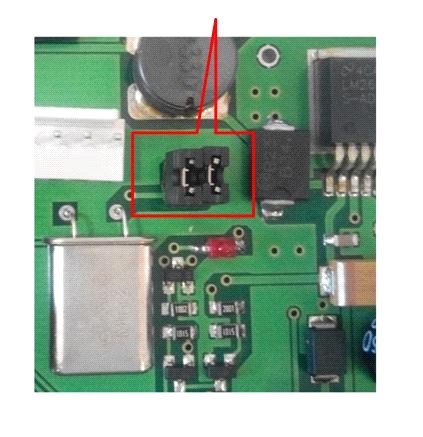

Перед включением питания, необходимо снять перемычки:

Запустите программу Дельта-ПАМ(исп.3).exe. Начальный вид окна программы показан на рисунке ниже. Курсор в окне программы имеет вид стрелки с вопросительным знаком, что свидетельствует об отсутствии связи прибора с компьютером. Включите питание передатчика. После установления связи с прибором активируются окна «Восст. Из прибора» и «Запись».

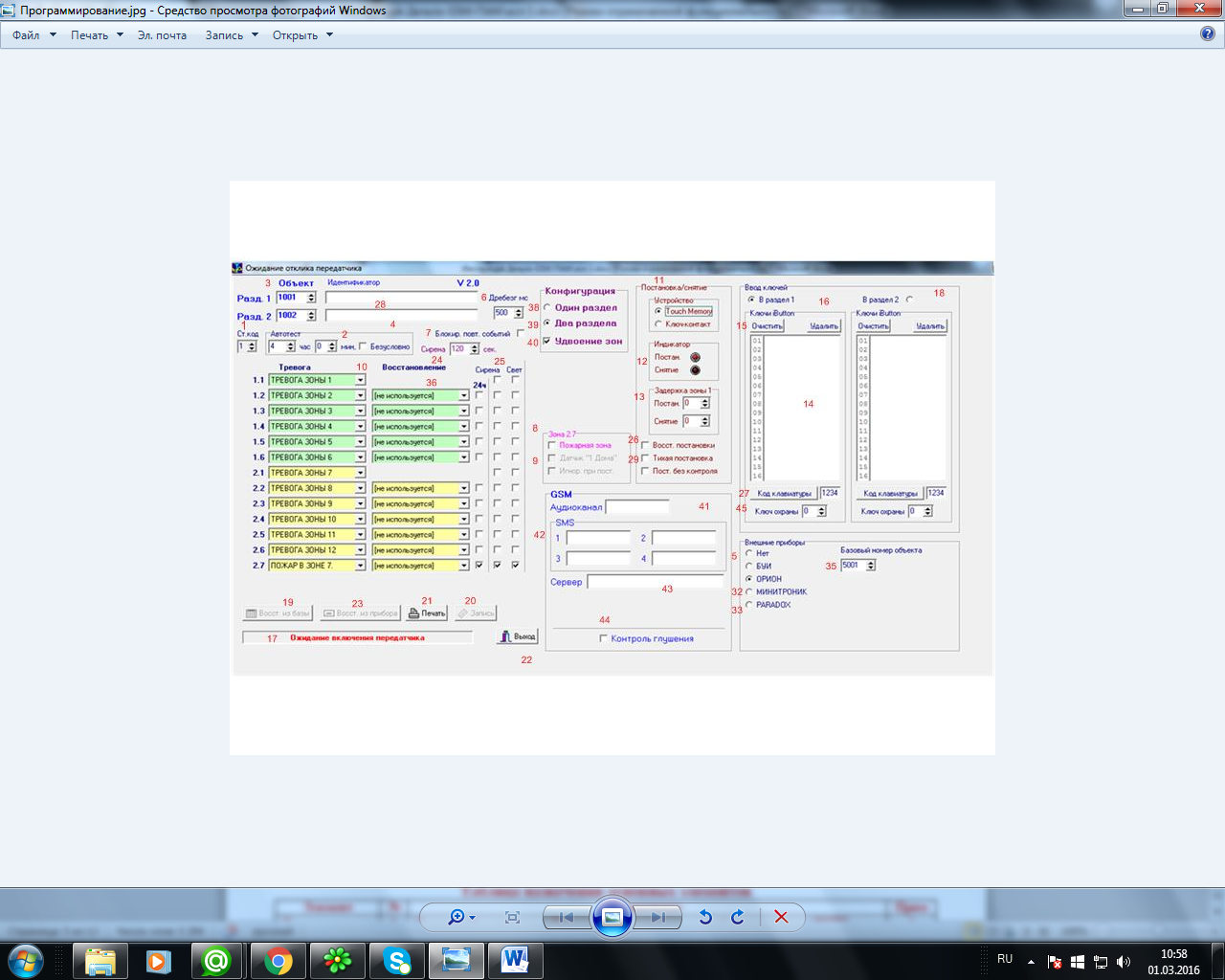

Рисунок 2. Программирование основных параметров

В случае не использования зон, необходимо в строке сообщения выбрать «Не используется».

Таблица назначения основных элементов

Элемент	№	Назначение	Прим
Ст. код	1	Стартовый код системы. Все передатчики и приемники (ретрансляторы) РСПИ должны иметь общий стартовый код - номер системы	1
Автотест	2	Период автотеста в часах и минутах. Если в течение указанного времени сообщения не передавались, то будет передано сообщение «Автотест»	1
Объект	3	Номер объекта (эфирный номер передатчика)	1
Безусловно	4	Флажок устанавливается для безусловной передачи сообщения «Автотест» через запрограммированный промежуток времени относительно предыдущего сообщения «Автотест».
Индикатор	5	Работа с выносным блоком индикации - БУИ
Дребезг, мс	6	Время проверки входных сигналов на дребезг. Изменяется с шагом 50 мс. В течение этого времени состояние входа не должно изменяться.
Блокировка повт. событий	7	При установке этого флажка число одинаковых событий в очереди ограничивается до 3-х. При появлении 4-го события включается 3-минутная блокировка, исключающая запись данного события в очередь.
Пожарная зона	8	Устанавливается в случае двухпроводной схемы подключения датчиков.
Датчик «1 Дома»	9	Устанавливается  в случае использования ИП «Один Дома»
24ч.	10	В столбце устанавливаются флажки для входных контактов 2..7, являющихся 24-часовыми. Контакт 1 всегда с постановкой / снятием.
Устройство	11	Выбор устройства для постановки/снятия "таблетка" iButtonТouchMemory или ключ-контакт. При выборе "таблетки" необходимо прикосновением таблеток к считывателю ввести в  окно 14 их коды (до 16 "таблеток"). При выборе "Ключ-контакт" элементы 14, 15 и 16 исчезают и вид формы изменяется (см. рис. 2)
Индикатор	12	Управление светодиодом постановки/снятия. Для включения светодиода при постановке или снятии щелкнуть мышкой по соответствующему изображению светодиода.
Задержка зоны 1	13	Устанавливает задержку сработки контакта (зоны) 1 при постановке и снятии. Изменяется с шагом 2 сек. Если задержка постановки или задержка снятия отличны от нуля, то зона 1 считается зоной с задержкой и единственным возможным событием для этой зоны является событие "ЗАДЕРЖКА ТР. ЗОНЫ 1" (см. рис. 2) Это событие может быть установлено или только для замыкания (размыкание [не используется]), или только для размыкания (замыкание [не используется]).
Поле кодов "таблеток"	14	Заполняется при касании "таблеткой" считывателя. Повторный ввод блокируется. При вводе 17-й таблетки первая строка исчезает
Очистить	15	Очищается поле 14
Удалить	16	Удаляется выбранный код таблетки
Индикатор выполнения	17	Показывает процесс выполнения операции, указанной в поле 17, после нажатия на кнопку 20
Запись	20	Старт записи программы в микроконтроллер	2
Восст.	19	Восстановление параметров ранее запрограммированного объекта. Перед нажатием на эту кнопку установить номер объекта в окне 3 или укажите идентификатор (название объекта)	2
Печать	21	Печать текущего вида окна программы на принтере
Выход	22	Окончание работы с программой
Восстановление из прибора	23	Восстановление параметров ранее запрограммированного объекта
Сирена	24	Длительность звучания сирены от 2 до 510 сек. При задании максимального значения = 510 секунд сирена не выключается.
Разрешение сирены	25	При установке флажка разрешается включение сирены по соответствующему событию
Восстановление постановки	26	После сброса питания прибор становиться в охрану.
Код клавиатуры	27	Указывается четыре цифры (код постановки/снятия с охраны) в случае работы с «Дельта-КТ1.0»
Идентификатор	28	Название объекта (любой текс длинной до 32 символов), можно не вводить.
Тихая пост.	29	Блокировка работы сирены в момент постановки на охрану.
Мощность	31	Изменение номинала мощности (15Вт или 25 мВт).
С2000-ПП	32	Работа с преобразователем протокола С2000-ПП Орион.
Панель Paradox	33	Работа с панелями SP5500…….7000
Разделы	34	Какое количество разделов используется в панели.
Базовый номер	35	Идентификационный номер, присваиваемый при работе с дополнительным оборудованием.
Перед. Восст. Зон	36	Передавать восстановление зон при работе с панелями Paradox.
Монитор. Пит. Панели	37	Передавать информацию о состоянии питания с панелей Paradox.
Один раздел	38	Конфигурация передатчика при работе с одним разделом.
Два раздела	39	Конфигурация передатчика при работе с двумя разделами.
Удвоение зон	40	Функция удвоения зон при работе с одним или двумя разделами(дополнительно устанавливается резистор в цепи ШС).
Аудиоканал	41	Номер SIM-карты, на которую будет осуществляться дозвон
SMS	42	Номер SIM-карты, на которую будет осуществляться отправка СМС-сообщений
Сервер	43	Статический IP компьютера, на который отправляются сообщения
Контроль глушения	44	При возобнавлении работы SIM-карт, после глушения сигнала сотового оператора, приходит сообщение «восстановление тлф. Линии»
Ключ охраны	45	При выборе определенного ключа, приходит сообщение «Отметка ГБР»

Примечания.

Пределы изменения параметра могут быть ограничены при изготовлении ПО. Кнопка активируется после установления связи.

Элементы управления для работы с двумя разделами
