Прибор для систем противопожарной защиты «Редут» (стр. 2 )

ПОЖАР                                                                1

АВАРИЯ/ТРЕВОГА                                                        1

Количество выходов управления лифтом на БУК-1, БУВ и ПДУ (250 В, 5 А) шт.                1

Напряжение электропитания, В:

ПДУ-ДУ, БУК-1, БУК, БУВ, БУЗ, БУН                                 7 – 13,2

Ток, потребляемый в дежурном режиме, не более, мА:

БУК                                                         70

БУК-1                                                         110

БУВ, БУЗ, БУН                                                 50

ПДУ-ДУ                                                         40

Ток, потребляемый в режиме ПОЖАР, не более, мА

БУК                                                         300

БУК-1                                                         350

БУВ, БУЗ, БУН                                                 100

ПДУ-ДУ                                                         100

Габариты, не более, мм:

       БУК, БУК-1                                         195х110х65

       БУВ, БУН для управления оборудованием мощностью:

               до 30 кВт                                         390х310х220

               от 31 до 70 кВт                                 500х400х220

от 71 до 100 кВт                                 700х600х250

от 101 до 150                                 1000х800х300

       БУЗ                                                 390х310х160

       ПДУ-ДУ                                                 255х210х90

Масса, не более, кг:

       БУК, БУК-1                                                 1,0

       БУВ, БУН  для управления оборудованием мощностью:

до 30 кВт                                                 15

               от 31 до 70 кВт                                         20

от 71 до 100 кВт                                         25

от 101 до 150                                         40

       БУЗ                                                         3

       ПДУ-ДУ                                                         1,5

Диапазон рабочих температур, °С:                                 0 – 40

3. КОМПЛЕКТНОСТЬ

Пульт дистанционного управления дымоудалением ПДУ-ДУ                         1

Блок управления электроприводом задвижки БУЗ-1А

Блок управления электроприводами задвижек БУЗ-2А

Блок управления клапанами БУК

Блок управления клапанами БУК-1

Блок управления электроприводом вентилятора БУВ-1А

Блок управления электроприводами вентиляторов БУВ-2А

Блок управления электроприводом насоса БУН-1А

Блок управления электроприводами насосов БУН-2А

Блок управления электроприводами насоса подкачки БУНП

Блок индикации БИ

4. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Состав и размещение КДУ.

Структурная схема КДУ приведена на рис. 1. В состав КДУ могут входить до 16 БУК-1, до 512 БУК, до 64 БУВ, БУН-2А, БУН-1А, БУНП, до 8 БУЗ-2A, до 32 БИ, а также ПДУ-ДУ (пульт управления).

ПДУ-ДУ, БУК-1, БУНы и БУЗы подключаются к трехпроводной линии глобального интерфейса RS-485-Г. Каждый БУК-1 имеет свою трехпроводную линию локального интерфейса RS-485-Л, к которой могут быть подключены до 32 БУК и до 4 БУВ. RS-485-Л каждого БУК-1 независимы друг от друга.

Блок индикации может подключаться в локальный и глобальный интерфейс.

ПДУ-ДУ настенного исполнения и устанавливается в помещении диспетчерской службы. БУК-1 настенного исполнения и устанавливается в подъезде здания. БУК изготавливается в малогабаритном корпусе и его предпочтительнее устанавливать в шкафах, где размещается электрооборудование этажа. БУВы настенного исполнения и его удобно размещать в помещении, где располагается лифтовое оборудование. БУЗы и БУНы  оптимально расположить в непосредственной близости от задвижек и насосов в помещении водомерного узла или в смежном помещении.

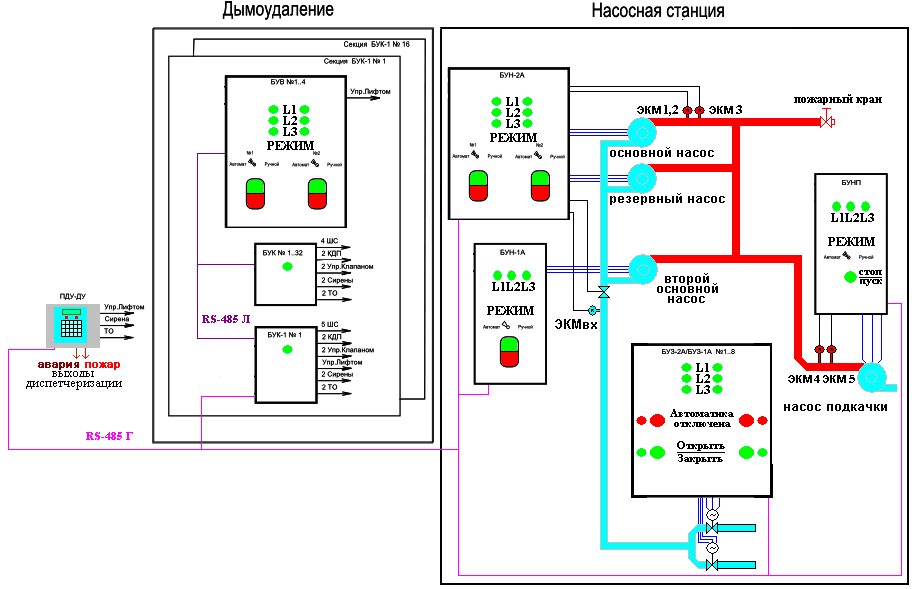

Рис. 1. Структурная схема КДУ.

Электропитание КДУ.

ПДУ-ДУ, БУК, БУК-1, БУВ, БУН и БУЗ питаются от внешнего источника резервного питания 12 В.

Индикация блоков управления

На платах автоматики, установленных в блоках, расположены индикатор и кнопка перезапуска микропроцессора.

Индикатор отображает состояние блока:

1) «Пожар» – горит длительностью 0.5 с. с периодом 1 с;

2) «Внимание» – горит длительностью 0.5 с, 0.5 с выключен, после двух периодов сигнализации пауза 2 с;

3) «Авария» – кратковременное мигание с периодом 2 с;

4) «Нет связи»- часто повторяющееся кратковременное мигание;

5) «Норма»  - мигает один раз в 5 с.

6) «Остановлен», выключен из конфигурации ПДУ - горит постоянно.

На всех блоках установлен переключатель номера (приложение 1). БУК-1 имеет номера с 1-ого по 16-ый, БУК с 1-ого по 32-ой, БУВ с 1-ого по 4-ый, БУЗ с 1-ого по 8-ой.

Все блоки КДУ настенного исполнения.

Блок управления клапанами БУК.

БУК предназначен для:

выявления очагов возгорания на этаже при помощи четырех шлейфов пожарной сигнализации с перезапуском, в которые могут включаться дымовые, тепловые и ручные пожарные извещатели;

формирования команды управления на открывание двух групп клапанов;

обеспечения срабатывания релейного выхода (250 В, 5 А) для управления дополнительным оборудованием;

контроля открывания/закрывания клапанов;

контроля обмотки клапанов;

формирования сигнала ПОЖАР при нажатии кнопки дистанционного пуска;

включения звукового оповещения;

контроля на обрыв и короткое замыкание шлейфов пожарной сигнализации, линий контроля срабатывания клапанов, охранного шлейфа и кнопки дистанционного пуска;
