Прибор для систем противопожарной защиты «Редут» (стр. 4 )

Запуск насосов блокируется в следующих случаях:

от ЭКМвх (контакты ЭКМвх замкнуты); при закрытой запорной арматуре насоса; если не открыта/не закрыта задвижка (только для БУН-2, БУН-1); БУНП выключается, если БУН-2 вышел на режим.

Если насосы были запущены или остановлены дистанционно (с ПДУ), для перехода в автоматический режим необходимо перезапустить БУН.

Если в системе установлен БУН-1А и с ним нет связи, то БУН-2А считает второй основной насос неисправным и автоматически включает резервный насос.

Электропитание БУН осуществляется от 12 В, которое подается от внешнего источника.

На лицевой панели блока расположены переключатели и индикаторы, отображающие установленный режим работы, работу электроприводов и наличие фаз трехфазной сети, а также кнопки включения и выключения электроприводов.

При наличии фаз индикаторы будут включены, при пропадании индикатор соответствующей фазы выключится, а запуск электроприводов будет заблокирован.

Переключатель РЕЖИМ имеет 2 положения:

- Автомат. - в этом положении электроприводы запускаются в автоматическом режиме, либо запускаются или останавливаются дистанционно с ПДУ;

- Ручной - в этом положении электропривод запускается или останавливается при нажатии кнопки ПУСК или СТОП соответственно.

Блок индикации.

Блок индикации предназначен для индикации состояния системы дымоудаления и отображает состояние только блоков БУК-1, БУК, БУВ. Блок индикации может подключаться в глобальный интерфейс, в этом случае он будет отображать состоянии всех БУК-1, БУК, БУВ в системе, или в локальный интерфейс, в этом случае он будет отображать состояние только БУК и БУВ в локальном интерфейсе БУК-1. Лицевая панель БИ приведена на рис.2.

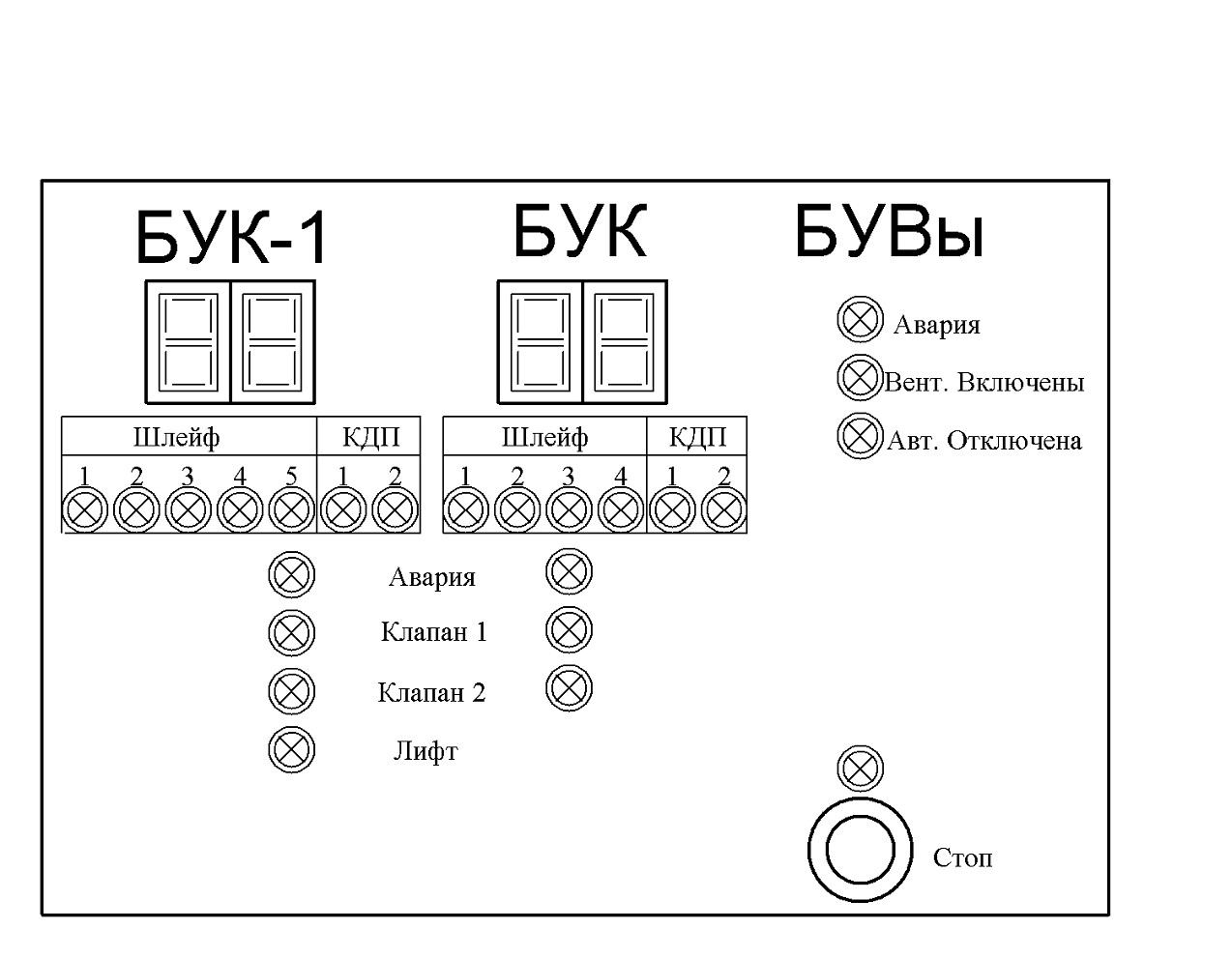

  Рис. 2. Лицевая панель блока индикации.

Блок индикации имеет встроенную звуковую сигнализацию, которая срабатывает при поступлении сообщения. Для сброса звука необходимо нажать кнопку «Стоп». Звуковую сигнализацию можно отключить.

Описание работы индикаторов БИ приведено в таблице 1.

Таблица 1

индикатор	состояние индикатора	значение
Шлейф/КДП	Погашен	Шлейф в норме
Красный	Пожар
Мигающий красный	Внимание
Мигающий желтый	Авария (обрыв или короткое замыкание)
Клапан	Погашен	Клапан в дежурном состоянии (закрыт для клапанов ДУ и открыт для клапанов ОЗ)
Мигающий зеленый	Авария клапана (обрыв/КЗ линии контроля или обмотки, или клапан не открылся/не закрылся после подачи команды на открывание/закрывание)
Зеленый	Клапан открыт (для ДУ)/закрыт (для ОЗ)
Лифт	Погашен	Лифт не блокирован
Мигающий зеленый	Авария (обрыв/КЗ линии контроля или лифт не опустился в течении одной минуты после подачи команды на опускания лифта)
Зеленый	Лифт заблокирован
Авт. Отключена	Погашен	Все БУВы в автоматическом режиме
Зеленый	Один или более вентиляторов находится в дистанционном или ручном режиме управления
Вент. Включены	Погашен	Вентиляторы выключены
Мигающий зеленый	Один или более вентиляторов не включились/не выключились после подачи команды
Зеленый	Один или более вентиляторов включились
Авария для БУК-1	Погашен	Нет аварий
Мигающий зеленый	Нет связи с БУК-1
Зеленый	Есть авария в БУК-1 (шлейфы, клапана, лифт, охрана, сирены)
Авария для БУК	Погашен	Нет аварий
Мигающий зеленый	Нет связи с БУК
Зеленый	Есть авария в БУК (шлейфы, клапана, сирены)
Авария для БУВ	Погашен	Нет аварий
Мигающий зеленый	Нет связи с одним или более БУВ
Зеленый	Есть авария в одном или более (лифт, охрана, фаза, вентиляторы)
Стоп	Мигает раз в 3 секунды	Блок находится в автоматическом режиме и при наличии нескольких аварий отображает их поочередно, меняя информацию через заданный промежуток времени
Кратковременно гаснет один раз в секунду	Блок находится в ручном режиме, нажатие кнопки СТОП отображает следующую информацию, если она есть.
Кратковременно горит один раз в секунду	Блок находится в ручном режиме, нажатие кнопки СТОП отображает предыдущую информацию, если она есть.
Быстро мигает	Блок находится в режиме программирования параметров (времени переключения информации и включение/выключение звуковой сигнализации).

На блоке индикации нет индикаторов, отображающих состояние линии сирен и охраны. В случае аварии в этих линиях загорится индикатор “Авария”.

Поскольку контроль и управление лифтом может быть в БУК-1 и БУВ (т. е. возможен контроль пяти лифтов), то светодиод “Лифт” отображает вначале аварийные состояния, если их нет, то информацию, что лифт заблокирован/опущен.

БИ имеет три режима работы:

- автоматический – переключение информации через заданный интервал времени (1-20 сек); - ручной – переключение информации по кратковременному нажатию кнопки стоп; - программирование – задание интервала времени переключения информации в автоматическом режиме и включение/выключение звуковой сигнализации.

Семисегментные индикаторы в автоматическом/ручном режиме отображают номера БУК-1 и БУК, а если БИ находится в режиме программирования, то семисегментный индикатор БУК-1 отображает время переключение информации в автоматическом режиме (1-20 сек), а семисегментный индикатор БУК показывает включена (значение 1) или выключена (значение 0) звуковая сигнализация. Семисегментный индикатор программируемого параметра мигает.

Управление БИ осуществляется с помощью кнопки СТОП. Функции кнопки СТОП приведены в таблице 2.

Таблица 2.

Действие	Режим, в котором находится БИ	Функция	Звуковой сигнал
Кратковременное нажатие	Автоматический/Ручной	Если БИ находится в ручном режиме - переключение на следующую или предыдущую информацию.	Нет
Программирования	Изменение программируемого параметра.
Нажатие более 1 сек	Автоматический/Ручной	Если БИ находится в ручном режиме - переключение направления перелистывания информации в ручном режиме.	Один короткий сигнал.
Программирования	нет	нет
Нажатие более 3 сек	Автоматический/Ручной	Переключение БИ в ручной/автоматический режим.	Три коротких сигнала.
Программирования	Переключение программируемого параметра (время/звук).
Нажатие более 5 сек	Автоматический/Ручной	Обнуление информации.	Шесть коротких сигналов.
Программирования	Обнуление информации и перевод блока из режима программирования в автоматический режим.
Нажатие более 8 сек	Автоматический/Ручной	Перевод блока в режим программирования.	Звуковой сигнал продолжительность около двух секунд.
Программирования	Перевод блока в автоматический режим.

5. Пульт дистанционного управления ПДУ

Внешний вид передней панели ПДУ-ДУ представлен на рис.3.

ПДУ-ДУ предназначен для:

задания конфигурации системы;

включения или исключения из конфигурации КДУ любого устройства;

отображения на дисплее происходящих в КДУ событий, занесения их в память;

постановки и снятия с охраны помещений, в которых расположены блоки;

дистанционного включения/выключения оборудования;

выдачи звукового сигнала при поступлении сообщения;

остановки работы отдельных блоков или всей системы в целом;

перезапуска отдельных блоков или всей системы в целом;

формирования сигналов диспетчеризации раздельно ПОЖАР и АВАРИЯ/ТРЕВОГА.

На ПДУ-ДУ расположены дисплей (СОТИ), клавиатура и разъем для подключения принтера.

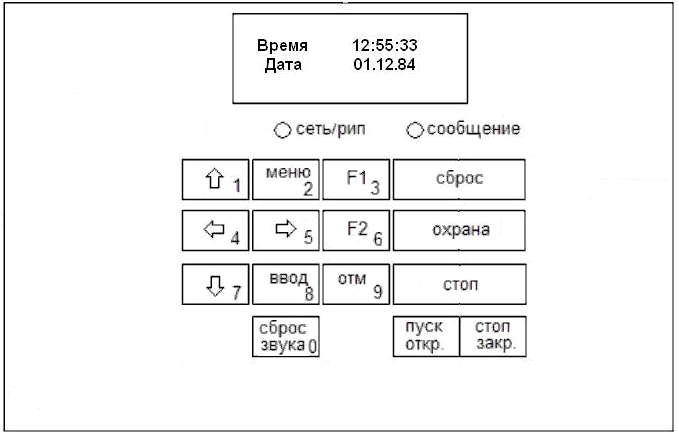

Рис. 3. Передняя панель ПДУ-ДУ.

Органы управления и индикации ПДУ-ДУ.

ЖКИ (СОТИ) предназначен для визуального контроля состояния КДУ и процесса управления блоками КДУ.

Клавиши «▼» и «▲» используются для навигации по меню.

Клавиши «◄» и «►»используются для навигации по меню и изменения параметров.

Клавиши «пуск/откр» и «стоп/закр» предназначены для дистанционного пуска/остановки насосов, открытия/закрытия задвижек и т. д..

Клавиша «стоп» предназначена для прекращения функционирования отдельного блока, группы блоков или всей системы в целом.

Клавиша «сброс» предназначена для дистанционного перезапуска отдельного блока, группы блоков или всей системы в целом, также используется для очистки журнала сообщений в ПДУ.

Клавиша «меню» предназначена для входа в меню через соответствующий пароль.

Клавиша «ввод» предназначена для перехода в последующее меню.
