Министерство образования Республики Башкортостан
Государственное бюджетное профессиональное образовательное учреждение
Акъярский горный колледж имени И. Тасимова
ТЕСТЫ
по МДК.01.03 «Технология добычи полезных ископаемых подземным способом» ПМ.01 «Ведение технологических процессов горных и взрывных работ»
для студентов 3 курса специальности 21.02.17 "Подземная разработка месторождений полезных ископаемых"; уровень обучения – базовый
Разработал:
преподаватель спецдисциплин
с. Акъяр 2016 г.
Задание № 1
С помощью чего происходит преобразование механической энергии двигателя в энергию движения текучего в турбомашинах?
а) диффузора;
б) коллектора;
в) направляющего аппарата;
г) лопаток рабочего колеса.
Задание № 2
Какие потери мощности турбомашины относятся к объёмным потерям?
а) потери на утечки текучего через зазоры и уплотнения турбомашины;
б) потери на трение в сальниках и подшипниках;
в) потери на трение в рабочих колёсах турбомашины;
г) потери на трение в подводящем и отводящем устройствах.
Задание № 3

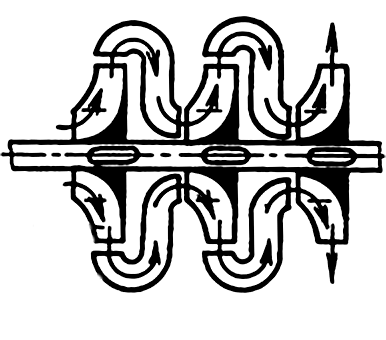

Что считается многоступенчатой турбомашиной?
а) турбомашина, у которой несколько лопаток на рабочем колесе;
б) турбомашина, соединённая параллельно с другой турбомашиной;
в) турбомашина, у которой несколько рабочих колёс на одном валу;
г) турбомашина, колесо которой имеет не менее 10 рабочих лопаток.
Задание № 4
Потери, определяющиеся потерями напора от трения и вихреобразования при движении жидкости в каналах рабочих колёс турбомашины, называются…
а) гидравлическими;
б) механическими и объёмными;
в) механическими;
г) объёмными.
Задание № 5
Основной зависимостью, характеризующей работу турбомашин, является зависимость между:
а) производительностью (подачей) и КПД турбомашины;
б) КПД и скоростью вращения рабочего колеса;
в) напором (давлением) и мощностью, потребляемой турбомашиной;
г) производительностью (подачей) и напором (давлением).
Задание № 6
Основной зависимостью, характеризующей свойства внешней сети, является зависимость между:
а) напором (давлением) и скоростью вращения рабочего колеса;
б) производительностью (подачей) и напором (давлением);
в) КПД и скоростью вращения рабочего колеса;
г) напором (давлением) и мощностью, потребляемой турбомашиной.
Задание № 7
Какие устройства не являются турбомашинами?
а) винтовые компрессоры;
б) винтовые насосы;
в) подъёмные шахтные установки;
г) центробежные вентиляторы.
Задание № 8
Вставьте пропущенное слово: для вентиляции горных выработок и водоотлива имеет значение только............. давление, которое полезно используется для перемещения текучего во внешней сети (воздуха по горным выработкам или воды по трубопроводам); такое давление (напор) в среднем составляет 75% полного давления.
а) статическое;
б) динамическое;
в) парциальное;
г) атмосферное.
Задание № 9
Что называют турбомашинами?
а) устройства, предназначенные для перекачивания воды;
б) устройства для сжатия воздуха;
в) устройства для перемещения текучего тела;
г) устройства для перемещения твёрдого тела.
Задание № 10
У каких колёс турбомашин большую часть полного напора составляет статический напор?
а) с лопатками, загнутыми назад;
б) с лопатками, загнутыми вперёд или радиальными;
в) с радиальными лопатками;
г) с лопатками, загнутыми вперёд.
Задание № 11
Какое давление обычно показывает манометр?
а) абсолютное;
б) избыточное;
в) атмосферное;
г) давление вакуума.
Задание № 12
Чему равно атмосферное давление при нормальных условиях?
а) 100 МПа;
б) 100 кПа;
в) 10 ГПа;
г) 1000 Па.
Задание № 13
Массу жидкости заключенную в единице объема называют
а) весом;
б) удельным весом;
в) удельной плотностью;
г) плотностью.
Задание № 14
Гидростатическое давление - это давление присутствующее
а) в движущейся жидкости;
б) в покоящейся жидкости;
в) в жидкости, находящейся под избыточным давлением;
г) в жидкости, помещенной в резервуар.
Задание № 15
Гидравлическое сопротивление это
а) сопротивление жидкости к изменению формы своего русла;
б) сопротивление, препятствующее свободному проходу жидкости;
в) сопротивление трубопровода, которое сопровождается потерями энергии жидкости;
г) сопротивление, при котором падает скорость движения жидкости по трубопроводу.
Задание № 16
Кавитация это
а) воздействие давления жидкости на стенки трубопровода;
б) движение жидкости в открытых руслах, связанное с интенсивным перемешиванием;
в) местное изменение гидравлического сопротивления;
г) изменение агрегатного состояния жидкости при движении в закрытых руслах, связанное с местным падением давления.
Задание № 17
На каком рисунке изображен конфузор
а) на рисунке а);
б) на рисунке б);
в) на рисунке в);
г) на рисунке г).
Задание № 18
На каком рисунке изображен диффузор
а) на рисунке а);
б) на рисунке б);
в) на рисунке в);
г) на рисунке г).
Задание № 19
Что является основной причиной потери напора в местных гидравлических сопротивлениях
а) наличие вихреобразований в местах изменения конфигурации потока;
б) трение жидкости о внутренние острые кромки трубопровода;
в) изменение направления и скорости движения жидкости;
г) шероховатость стенок трубопровода и вязкость жидкости.
Задание № 20
Кавитация не служит причиной увеличения
а) вибрации;
б) нагрева труб;
в) КПД гидромашин;
г) сопротивления трубопровода.
Задание № 21
Что такое характеристика трубопровода?
а) зависимость давления на конце трубопровода от расхода жидкости;
б) зависимость суммарной потери напора от давления;
в) зависимость суммарной потери напора от расхода;
г) зависимость сопротивления трубопровода от его длины.
Задание № 22
При подаче жидкости по последовательно соединенным трубопроводам 1, 2, и 3 расход жидкости в них
а) Q = Q1 + Q2 + Q3;
б) Q1 > Q2 > Q3;
в) Q1 < Q2< Q3;
г) Q = Q1 = Q2 = Q3.
Задание № 23
При подаче жидкости по параллельно соединенным трубопроводам 1, 2, и 3 расход жидкости в них
а) Q = Q1 = Q2 = Q3;
б) Q1 > Q2 > Q3;
в) Q1 < Q2< Q3;
г) Q = Q1 + Q2 + Q3.
Задание № 24
При подаче жидкости по последовательно соединенным трубопроводам 1, 2, и 3 общая потеря напора в них
а) Уh = Уh1 - Уh2 - Уh3;
б) Уh1 > Уh2 > Уh3;
в) Уh = Уh1 + Уh2 + Уh3;
г) Уh1 = Уh2 = Уh3.
Задание № 25
При подаче жидкости по параллельно соединенным трубопроводам 1, 2, и 3 общая потеря напора в них
а) Уh1 = Уh2 = Уh3.
б) Уh1 > Уh2 > Уh3;
в) Уh = Уh1 - Уh2 - Уh3;
г) Уh = Уh1 + Уh2 + Уh3.
Задание № 26
Укажите на рисунке геометрическую высоту всасывания
а) 1;
б) 2;
в) 3;
г) 4.
Задание № 27
Укажите на рисунке геометрическую высоту нагнетания
а) 1;
б) 2;
в) 3;
г) 4.
Задание № 28
Укажите на рисунке всасывающий трубопровод
а) 3+4;
б) 1;
в) 1+2;
г) 2.
Задание № 29
Укажите на рисунке напорный трубопровод
а) 2+3;
б) 3+4;
в) 1+2;
г) 1+4.
Задание № 30
Характеристикой насоса называется
а) зависимость изменения давления и расхода при изменении частоты вращения вала;
б) его геометрические характеристики;
в) его технические характеристики: номинальное давление, расход и частота вращения вала, КПД;
г) зависимость напора, создаваемого насосом Hнас от его подачи Qнас при постоянной частоте вращения вала.
Задание № 31
Резкое повышение давления, возникающее в напорном трубопроводе при внезапном торможении рабочей жидкости называется
а) гидравлическим ударом;
б) гидравлическим напором;
в) гидравлическим скачком;
г) гидравлический прыжок.
Задание № 32
Характеристика последовательного соединения нескольких трубопроводов определяется
а) пересечением характеристики насоса с кривой потребного напора;
б) сложением абсцисс характеристик каждого трубопровода;
в) умножением ординат характеристик каждого трубопровода на общий расход жидкости;
г) сложением ординат характеристик каждого трубопровода.
Задание № 33
Насос, в котором жидкость перемещается под действием центробежных сил, называется
а) лопастной центробежный насос;
б) лопастной осевой насос;
в) поршневой насос центробежного действия;
г) дифференциальный центробежный насос.
Задание № 34
Поршневые насосы по типу вытеснителей классифицируют на
а) плунжерные, поршневые и диафрагменные;
б) плунжерные, мембранные и поршневые;
в) поршневые, кулачковые и диафрагменные;
г) диафрагменные, лопастные и плунжерные.
Задание № 35
На рисунке изображен поршневой насос простого действия. Укажите неправильную последовательность обозначение его элементов
а) 1 – цилиндр, 3 – шток; 5 – всасывающий трубопровод;
б) 2 – поршень, 4 – расходный резервуар, 6 – нагнетательный клапан;
в) 7 – рабочая камера, 9 – напорный трубопровод, 1 – цилиндр;
г) 2 – поршень, 1 – цилиндр, 7 – рабочая камера.
Задание № 36
На каком рисунке изображен поршневой насос двойного действия?
а) на рисунке а);
б) на рисунке б);
в) на рисунке в);
г) на рисунке г).
Задание № 37
Мощность, которая передается от приводного двигателя к валу насоса называется
а) полезная мощность;
б) подведенная мощность;
в) гидравлическая мощность;
г) механическая мощность.
Задание № 38
Мощность, которая отводится от насоса в виде потока жидкости под давлением называется
а) подведенная мощность;
б) полезная мощность;
в) гидравлическая мощность;
г) механическая мощность.
Задание № 39
Объемный КПД насоса отражает потери мощности, связанные
а) с внутренними перетечками жидкости внутри насоса через зазоры подвижных элементов;
б) с возникновением силы трения между подвижными элементами насоса;
в) с деформацией потока рабочей жидкости в насосе и с трением жидкости о стенки гидроаппарата;
г) с непостоянным расходом жидкости в нагнетательном трубопроводе.
Задание № 40
Механический КПД насоса отражает потери мощности, связанные
а) с внутренними перетечками жидкости внутри насоса через зазоры подвижных элементов;
б) с возникновением силы трения между подвижными элементами насоса;
в) с деформацией потока рабочей жидкости в насосе и с трением жидкости о стенки гидроаппарата;
г) с непостоянным расходом жидкости в нагнетательном трубопроводе.
Задание № 41
Гидравлический КПД насоса отражает потери мощности, связанные
а) с внутренними перетечками жидкости внутри насоса через зазоры подвижных элементов;
б) с возникновением силы трения между подвижными элементами насоса;
в) с деформацией потока рабочей жидкости в насосе и с трением жидкости о стенки гидроаппарата;
г) с непостоянным расходом жидкости в нагнетательном трубопроводе.
Задание № 42
Вспомогательные канатные подъёмные установки шахт предназначены для:
а) подъёма только полезного ископаемого;
б) спуска-подъёма людей, выдачи пустой породы, доставки материалов и оборудования;
в) ревизии стволов, внеочередных спусков инженерно-технических работников;
г) транспортирования грузов и людей при проходке и углубке стволов шахт.
Задание № 43
Проходческие канатные подъёмные установки шахт предназначены для:
а) подъёма только полезного ископаемого;
б) спуска-подъёма людей, выдачи пустой породы, доставки материалов и оборудования;
в) ревизии стволов, внеочередных спусков инженерно-технических работников;
г) транспортирования грузов и людей при проходке и углубке стволов шахт.
Задание № 44
Главные канатные подъёмные установки шахт предназначены для:
а) подъёма только полезного ископаемого;
б) спуска-подъёма людей, выдачи пустой породы, доставки материалов и оборудования;
в) ревизии стволов, внеочередных спусков инженерно-технических работников;
г) транспортирования грузов и людей при проходке и углубке стволов шахт.

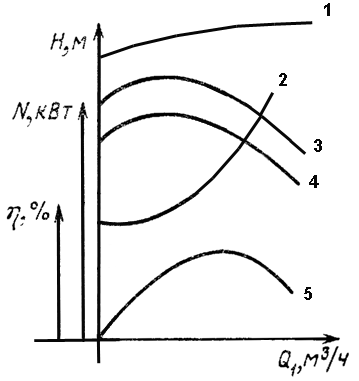

Задание № 45

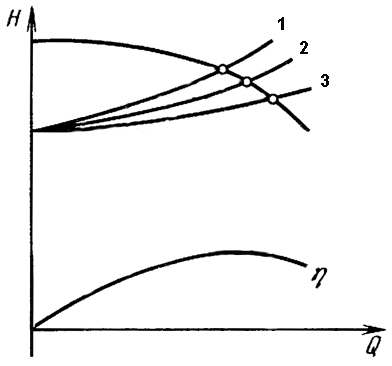

Определить правильную последовательность определений номеров графических зависимостей, представленных на рисунке
а) 1 – зависимость напора турбомашины от её производительности при уменьшении частоты вращения рабочего колеса, 2 – зависимость напора турбомашины от её производительности при увеличении частоты вращения рабочего колеса, 3 – зависимость КПД турбомашины от её производительности, 4 – зависимость мощности турбомашины от её производительности, 5 – зависимость во внешней сети напора от производительности;
б) 1 – зависимость мощности турбомашины от её производительности, 2 – зависимость во внешней сети напора от производительности, 3 – зависимость напора турбомашины от её производительности при увеличении частоты вращения рабочего колеса, 4 – зависимость напора турбомашины от её производительности при уменьшении частоты вращения рабочего колеса, 5 – зависимость КПД турбомашины от её производительности;
в) 1 – зависимость напора турбомашины от её производительности при увеличении частоты вращения рабочего колеса, 2 – зависимость КПД турбомашины от её производительности, 3 – зависимость во внешней сети напора от производительности, 4 – зависимость напора турбомашины от её производительности при уменьшении частоты вращения рабочего колеса, 5 – зависимость мощности турбомашины от её производительности;
г) 1 – зависимость напора турбомашины от её производительности при увеличении частоты вращения рабочего колеса, 2 – зависимость во внешней сети напора от производительности, 2 – зависимость мощности турбомашины от её производительности, 4 – зависимость КПД турбомашины от её производительности, 5 – зависимость напора турбомашины от её производительности при уменьшении частоты вращения рабочего колеса.

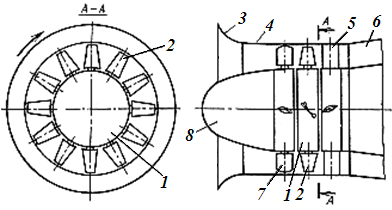

Задание № 46

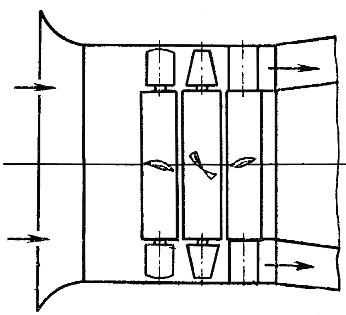

Определить правильную последовательность определений позиций, указанных на рисунке
а) 1 – лопасти, 2 – направляющий аппарат, 3 – диффузор, 4 – рабочее колесо, 5 – кожух, 6 – обтекатель, 7 – спрямляющий аппарат, 8 – коллектор;
б) 1 – коллектор, 2 – обтекатель, 3 – лопасти, 4 – рабочее колесо, 5 – направляющий аппарат, 6 – спрямляющий аппарат, 7 – диффузор, 8 – кожух;
в) 1 – обтекатель, 2 – направляющий аппарат, 3 – диффузор, 4 – лопасти, 5 – кожух, 6 – спрямляющий аппарат, 7 – коллектор, 8 – рабочее колесо;
г) 1 – рабочее колесо, 2 – лопасти, 3 – коллектор, 4 – кожух, 5 – спрямляющий аппарат, 6 – диффузор, 7 – направляющий аппарат, 8 – обтекатель.

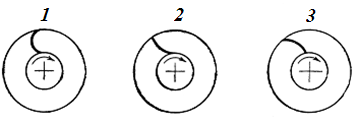

Задание № 47

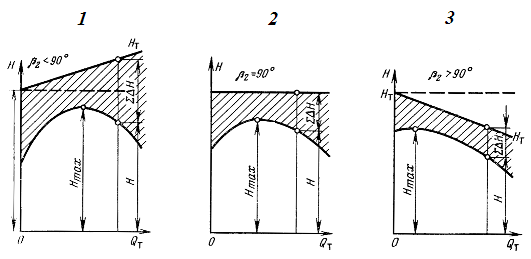

На каком из рисунков конструкций лопаток рабочих колёс турбомашины теоретический напор Нт не зависит от теоретической производительности Qт?
а) на рисунке 1;
б) на рисунке 2;
в) на рисунке 3;
г) на рисунках 1 и 3.
Задание № 48
Потери, определяющиеся потерями напора от трения и вихреобразования при движении жидкости в каналах рабочих колёс турбомашины, называются
а) механическими;
б) объёмными;
в) механическими и объёмными;
г) гидравлическими.
Задание № 49
Какая из индивидуальных теоретических и действительных характеристик центробежных турбомашин соответствует центробежному колесу с лопатками, загнутыми назад?
а) на рисунке 1;
б) на рисунке 2;
в) на рисунке 3;
г) на рисунках 1 и 3.
Задание № 50

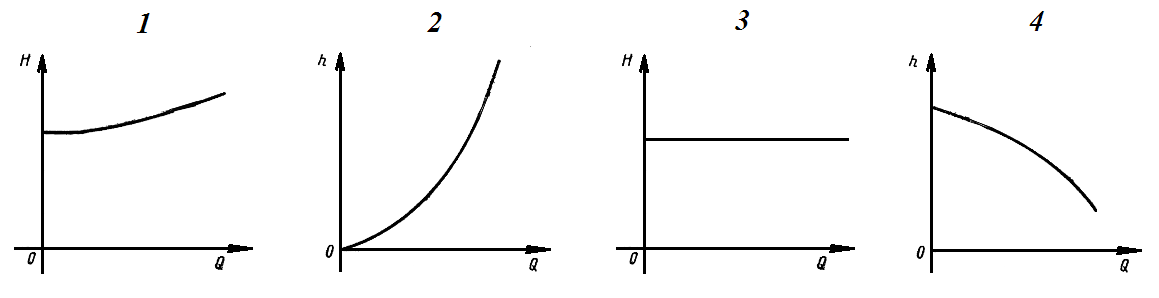

На каком из рисунков представлена характеристика внешней сети вентиляторной установки?
а) на рисунке 1;
б) на рисунке 2;
в) на рисунке 3;
г) на рисунке 4.
Задание № 51
Какая деталь не указана на схеме центробежной турбомашины?
а) лопатки рабочего колеса;
б) спиральный диффузор;
в) всасывающий патрубок;
г) вал.
Задание № 52
Какие детали не указаны на схеме осевой турбомашины?
а) коллектор и направляющий аппарат;
б) обтекатель и вал;
в) рабочее колесо и кожух;
г) направляющий и спрямляющий аппараты.
Задание № 53
Кривая 1, характеризующая внешнюю сеть центробежного насоса, получена
а) при увеличении сечения внешнего трубопровода или уменьшении коэффициента сопротивления трубопровода;
б) при уменьшении сечения внешнего трубопровода или увеличении коэффициента сопротивления трубопровода;
в) при поднятии запорной части задвижки нагнетательного трубопровода;
г) при неизменном сечении внешнего трубопровода или уменьшении коэффициента сопротивления трубопровода.
Задание № 54
Какие потери мощности турбомашины относятся к объёмным потерям?
а) потери на трение в рабочих колёсах турбомашины;
б) потери на трение в сальниках и подшипниках;
в) потери на утечки текучего через зазоры и уплотнения турбомашины;
г) потери на трение в подводящем и отводящем устройствах.
Задание № 55
Чему равен геодезический напор насоса, если геодезическая отметка уровня свободной поверхности воды в зумпфе равна 30 м, а геодезическая отметка места вылива воды из нагнетательного става насоса равна 110 м?
а) 3,66 м;
б) 140 м;
в) 11,83 м;
г) 80 м.
Задание № 56
Чему равен общий КПД турбомашины, если полезная мощность турбомашины равна 26 кВт, а её полная мощность - 30 кВт?
а) 0,87;
б) 0,74;
в) 092;
г) 0,68.

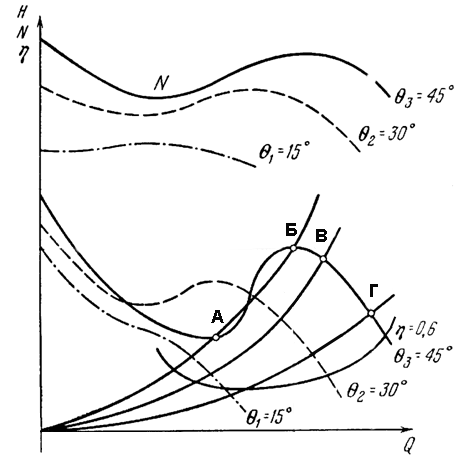

Задание № 57
При каком угле наклона лопаток рабочего колеса осевого вентилятора наблюдается его неустойчивый режим работы?
а) при 15°;
б) при 20°;
в) при 30°;
г) при 45°.

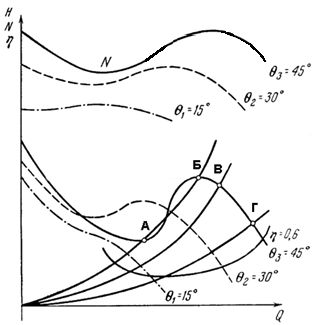

Задание № 58
При каком режиме работы осевого вентилятора при угле установки лопаток рабочего колеса 45° потребляемая мощность будет минимальна?
а) при режиме А;
б) при режиме Б;
в) при режиме В;
г) при режиме Г.

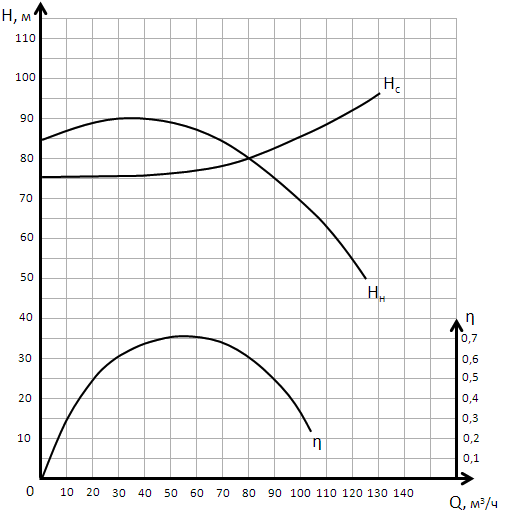

Задание № 59
Определите по представленному графику H=f(Q) численные значения действительного напора (Н, м), действительной подачи (Q, м3/ч) и коэффициента полезного действия (з) насоса при его работе на внешнюю сеть
а) Н=95 м, Q=130 м3/ч, з=0,7;
б) Н=50 м, Q=125 м3/ч, з=0,5;
в) Н=80 м, Q=80 м3/ч, з=0,6;
г) Н=75 м, Q=125 м3/ч, з=0,7.
Задание № 60
Как называют турбомашины, у которых текучая среда имеет направление движения, параллельное оси вращения рабочего колеса?
а) поршневые;
б) центробежные;
в) винтовые;
г) осевые.
Задание № 61
Как называются турбомашины, у которых текучая среда (вода или воздух) под действием центробежной силы меняет направление движения с осевого на радиальное по лопатке колеса?
а) осевые;
б) центробежные;
в) поршневые;
г) винтовые.

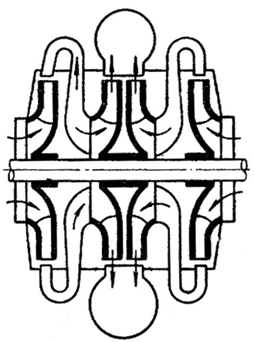

Задание № 62
Какими свойствами обладает турбомашина, представленная на схеме?
а) является одноступенчатой;
б) имеет двухстороннее всасывание;
в) такая конструкция служит для увеличения производительности (подачи);
г) такая конструкция служит для увеличения напора.

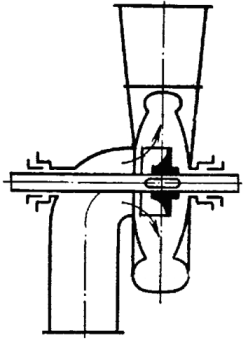

Задание № 63
Какими свойствами обладает турбомашина, представленная на схеме?
а) является одноступенчатой;
б) имеет двухстороннее всасывание;
в) имеет одностороннее всасывание;
г) для компенсации смещения вала имеет разгрузочный диск.
Задание № 64
Такое давление создаёт скоростное движение воды или воздуха на выходе из диффузора, которое представляет собой ударные потери. О каком давлении идёт речь?
а) парциальное;
б) полное;
в) статическое;
г) динамическое.
Задание № 65
Такой характеристикой турбомашины называют графически выраженную зависимость между теоретическим напором (Нт) и теоретической производительностью (Qт) при постоянной скорости вращения колеса турбомашины (n = const). О какой характеристике идёт речь?
а) теоретическая;
б) действительная;
в) рабочая;
г) заводская.
Задание № 66
Такой характеристикой турбомашины называют графически выраженную зависимость между действительным напором (Н) и действительной производительностью (Q) при постоянной скорости вращения колеса турбомашины (n = const). О какой характеристике идёт речь?
а) теоретическая;
б) действительная;
в) рабочая;
г) заводская.
Задание № 67
Осевое давление в насосе, возникающее в результате разности давлений на переднюю и заднюю стенки рабочего колеса, направлено
а) в сторону всасывания;
б) в сторону нагнетания;
в) от центра рабочего колеса к его периферии;
г) от периферии рабочего колеса к центру.
Задание № 68
Начиная с какой величины водопритока подземные водоотливные установки оборудуются не менее чем тремя однотипными насосными агрегатами?
а) 30 м3/ч;
б) 40 м3/ч;
в) 50 м3/ч;
г) 60 м3/ч.
Задание № 69
Каково должно быть количество резервных нагнетательных трубопроводов, если число рабочих трубопроводов равно трём?
а) один;
б) два;
в) три;
г) четыре.
Задание № 70
Вместимость водосборника главного водоотлива шахт и подземных рудников должна быть рассчитана не менее чем на
а) 1-часовой нормальный приток;
б) 2-часовой нормальный приток;
в) 3-часовой нормальный приток;
г) 4-часовой нормальный приток.
Задание № 71
Вместимость водосборника участкового водоотлива шахт и подземных рудников должна быть рассчитана не менее чем на
а) 1-часовой нормальный приток;
б) 2-часовой нормальный приток;
в) 3-часовой нормальный приток;
г) 4-часовой нормальный приток.
Задание № 72
Определить необходимое количество ступеней центробежного секционного насоса ЦНС 300-200…1300 при i = 2-13, если расчётный напор составляет 400 м
а) 2;
б) 4;
в) 6;
г) 8.
Задание № 73
На рисунке изображена однонасосная водоотливная станция. Укажите правильную последовательность обозначение её элементов
а) 1 – всасывающий трубопровод, 2 – магнитный пускатель, 3 – электродвигатель, 4 - центробежный насос, 5 – вакуумметр, 6 – манометр, 7 – оперативная задвижка, 8 – обратный клапан, 9 – нагнетательный трубопровод, 10 – перепускная трубка;
б) 1 – нагнетательный трубопровод, 2 – всасывающий трубопровод, 3 – магнитный пускатель, 4 – электродвигатель, 5 - центробежный насос, 6 – вакуумметр, 7 – манометр, 8 – оперативная задвижка, 9 – обратный клапан, 10 – перепускная трубка;
в) 1 – манометр, 2 – всасывающий трубопровод, 3 – магнитный пускатель, 4 – электродвигатель, 5- центробежный насос, 6 – вакуумметр, 7 – оперативная задвижка, 8 – обратный клапан, 9 – нагнетательный трубопровод, 10 – перепускная трубка;
г) 1 – перепускная трубка, 2 – манометр, 3 – всасывающий трубопровод, 4 – магнитный пускатель, 5 – электродвигатель, 6- центробежный насос, 7 – вакуумметр, 8 – оперативная задвижка, 9 – обратный клапан, 10 – нагнетательный трубопровод.
Задание № 74
На рисунке изображён осевой вентилятор. Укажите правильную последовательность обозначение его элементов
а) 1 – диффузор, 2 – рабочее колесо, 3 – лопасти, 4 – коллектор, 5 – кожух, 6 – спрямляющий аппарат, 7 – направляющий аппарат, 8 – обтекатель;
б) 1 – направляющий аппарат, 2 – диффузор, 3 – рабочее колесо, 4 – лопасти, 5 – коллектор, 6 – кожух, 7 – спрямляющий аппарат, 8 – обтекатель;
в) 1 – рабочее колесо, 2 – лопасти, 3 – коллектор, 4 – кожух, 5 – спрямляющий аппарат; 6 – диффузор, 7 – направляющий аппарат, 8 – обтекатель;
г) 1 – обтекатель, 2 – диффузор, 3 – рабочее колесо, 4 – лопасти, 5 – коллектор, 6 – кожух, 7 – спрямляющий аппарат, 8 – направляющий аппарат.

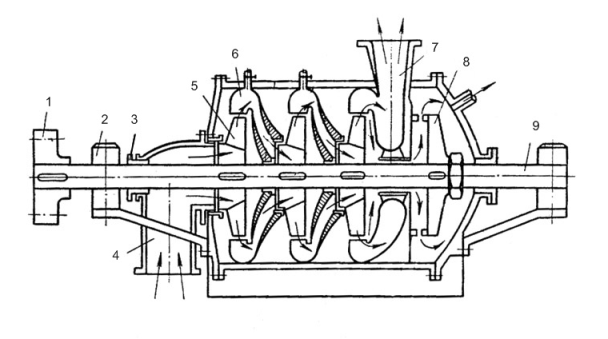

Задание № 75
На рисунке изображён центробежный многоступенчатый насос типа ЦНС. Укажите правильную последовательность обозначение его элементов
а) 1 – всасывающий патрубок, 2 – полумуфта вала насоса, 3 – подшипник, 4 – гайка сальниковой набивки, 5 – рабочее колесо, 6 – направляющий аппарат, 7 – диффузор, 8 – разгрузочный диск, 9 – вал насоса;
б) 1 – вал насоса, 2 – всасывающий патрубок, 3 – полумуфта вала насоса, 4 – подшипник, 5 – гайка сальниковой набивки, 6 – рабочее колесо, 7 – направляющий аппарат, 8 – диффузор, 9 – разгрузочный диск;
в) 1 – гайка сальниковой набивки, 2 – вал насоса, 3 – всасывающий патрубок, 4 – полумуфта вала насоса, 5 – подшипник, 6 – рабочее колесо, 7 – направляющий аппарат, 8 – диффузор, 9 – разгрузочный диск;
г) 1 – полумуфта вала насоса, 2 – подшипник, 3 – гайка сальниковой набивки, 4 – всасывающий патрубок, 5 – рабочее колесо, 6 – направляющий аппарат, 7 – диффузор, 8 – разгрузочный диск, 9 – вал насоса.
Задание № 76
Какое количество насосных агрегатов принимают для участковых подземных водоотливных установок?
а) один;
б) два;
в) три;
г) четыре.
Задание № 77
За какое время насосный агрегат или группа насосных агрегатов должны обеспечить откачку нормального суточного притока воды в горные выработки?
а) не более чем за 10 часов;
б) не более чем за 15 часов;
в) не более чем за 20 часов;
г) не более чем за 24 часа.

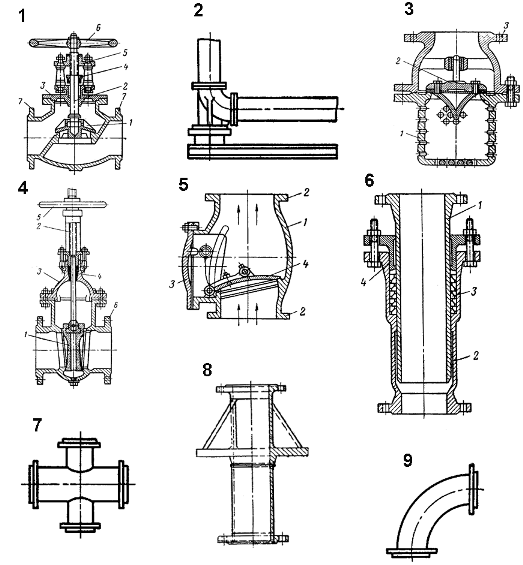

Задание № 78
На рисунке изображены элементы арматуры трубопровода. Укажите правильную последовательность обозначение этих элементов
а) 1 – вентиль, 2 – опорное колено, 3 – всасывающая сетка с приёмным клапаном, 4 – задвижка, 5 – обратный клапан, 6 – сальниковый компенсатор, 7 – крестовина, 8 – опорная труба, 9 – колено;
б) 1 – задвижка, 2 – вентиль, 3 – опорное колено, 4 – всасывающая сетка с приёмным клапаном, 5 – обратный клапан, 6 – сальниковый компенсатор, 7 – крестовина, 8 – опорная труба, 9 – колено;
в) 1 – обратный клапан, 2 – задвижка, 3 – вентиль, 4 – опорное колено, 5 – всасывающая сетка с приёмным клапаном, 6 – сальниковый компенсатор, 7 – крестовина, 8 – опорная труба, 9 – колено;
г) 1 – крестовина, 2 – обратный клапан, 3 – задвижка, 4 – вентиль, 5 – опорное колено, 6 – всасывающая сетка с приёмным клапаном, 7 – сальниковый компенсатор, 8 – опорная труба, 9 – колено.

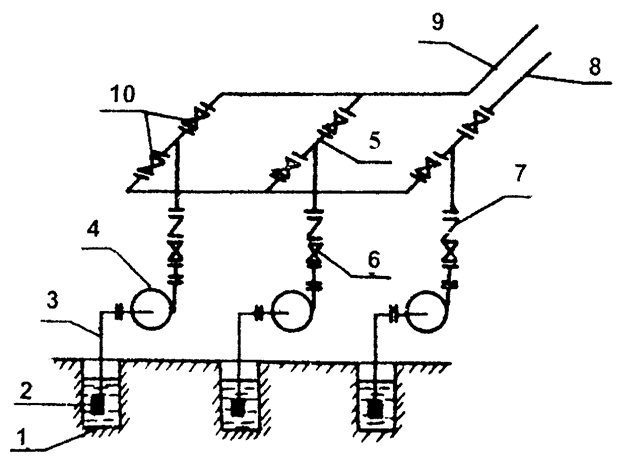

Задание № 79
На рисунке изображены элементы кольцевой обвязки насосов подземной водоотливной станции. Укажите правильную последовательность обозначение этих элементов
а) 1 – обратный клапан, 2 – приёмный колодец, 3 – приёмный клапан с сеткой, 4 – всасывающий трубопровод, 5 – насос, 6 – крестовины или перемычки, 7 – оперативная задвижка, 8 – резервный нагнетательный трубопровод, 9 – рабочий нагнетательный трубопровод, 10 – коммутационные задвижки;
б) 1 – коммутационные задвижки, 2 – обратный клапан, 3 – приёмный колодец, 4 – приёмный клапан с сеткой, 5 – всасывающий трубопровод, 6 – насос, 7 – крестовины или перемычки, 8 – оперативная задвижка, 9 – резервный нагнетательный трубопровод, 10 – рабочий нагнетательный трубопровод;
в) 1 – приёмный колодец, 2 – приёмный клапан с сеткой, 3 – всасывающий трубопровод, 4 – насос, 5 – крестовины или перемычки, 6 – оперативная задвижка, 7 – обратный клапан, 8 – резервный нагнетательный трубопровод, 9 – рабочий нагнетательный трубопровод, 10 – коммутационные задвижки;
г) 1 – рабочий нагнетательный трубопровод, 2 – приёмный колодец, 3 – приёмный клапан с сеткой, 4 – всасывающий трубопровод, 5 – насос, 6 – крестовины или перемычки, 7 – оперативная задвижка, 8 – обратный клапан, 9 – резервный нагнетательный трубопровод, 10 – коммутационные задвижки.
Задание № 80

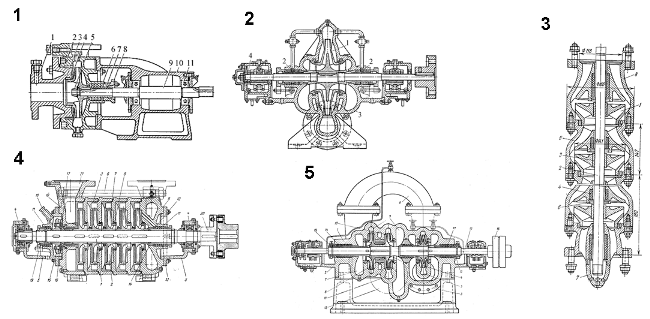

На рисунке изображены центробежные насосы, широко применяемые для водоотлива карьеров, подземных рудников и шахт. Укажите правильную последовательность названий этих насосов
а) 1 – горизонтальный насос секционный, 2 – консольный насос, 3 – одноступенчатый насос с двухсторонним входом, 4 – вертикальный погружной секционный насос, 5 – многоступенчатый спиральный насос;
б) 1 – консольный насос, 2 – одноступенчатый насос с двухсторонним входом, 3 – вертикальный погружной секционный насос, 4 – горизонтальный насос секционный, 5 – многоступенчатый спиральный насос;
в) 1 – многоступенчатый спиральный насос, 2 – консольный насос, 3 – одноступенчатый насос с двухсторонним входом, 4 – вертикальный погружной секционный насос, 5 – горизонтальный насос секционный;
г) 1 – одноступенчатый насос с двухсторонним входом, 2 – консольный насос, 3 – вертикальный погружной секционный насос, 4 – горизонтальный насос секционный, 5 – многоступенчатый спиральный насос.
Варианты правильных ответов
Номер задания | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Код ответа | г) | а) | в) | а) | г) | б) | в) | а) | в) | а) |
Номер задания | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
Код ответа | б) | б) | г) | б) | в) | г) | г) | б) | а) | в) |
Номер задания | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
Код ответа | в) | г) | г) | в) | а) | б) | а) | в) | б) | г) |
Номер задания | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Код ответа | а) | г) | а) | а) | б) | г) | б) | б) | а) | б) |
Номер задания | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 |
Код ответа | в) | б) | г) | а) | б) | г) | б) | г) | в) | б) |
Номер задания | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 |
Код ответа | а) | б) | б) | в) | г) | а) | г) | а) | в) | г) |
Номер задания | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 |
Код ответа | б) | г) | б) | г) | а) | б) | а) | в) | а) | г) |
Номер задания | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 |
Код ответа | б) | б) | а) | в) | г) | б) | в) | а) | в) | б) |
