Технические характеристики спортивно-игрового оборудования на устройство физкультурно-игровых комплексов в МОУ СОШ № 1(для дошкольного подразделения)

Приложение

Технические характеристики спортивно-игрового оборудования на устройство физкультурно-игровых комплексов

в МОУ СОШ № 1(для дошкольного подразделения).

№ п/п	Перечень элементов	Кол-во, шт.
Урна железобетонная	1
Ваза железобетонная квадратная	1
Скамья на железобетонных ножках	2
Качалка-балансир малая	1
Качалка на пружине в виде лошадки	2
Качалка на пружине в виде кораблика	1
Качалка на пружине двухместная в виде машины Джип	1
Качели на металлических стойках с жесткой подвеской средние	1
Песочница с крышкой	1
Домик беседка	1
Детский игровой комплекс в виде паровозика с вагончиком	1
Стенка для метания	1
Стенка для перелезания	1

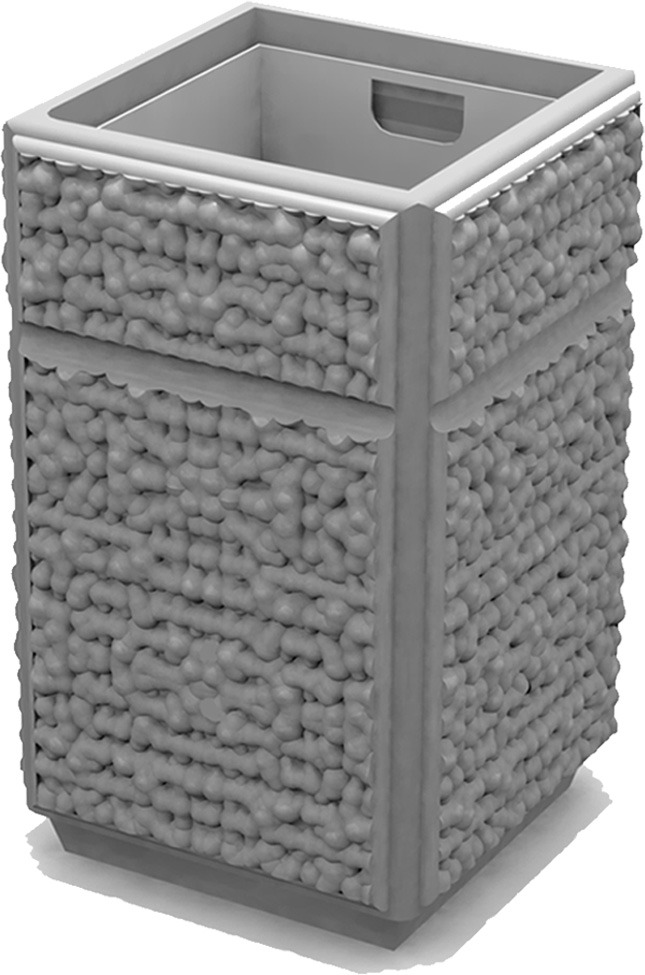

УРНА ЖЕЛЕЗОБЕТОННАЯ

Урна предназначена для сбора мусора и эксплуатации на открытом воздухе (зона отдыха).

Размеры в плане  не менее 400-410 мм. * 400-410 мм.

Максимальная высота урны 700-710 мм.

(Примерный эскиз прилагается)

Материалы: ж/бетон, фасадная краска.

Комплектация: ж/бетонная окрашенная урна с металлическим каркасом (вставкой для урны).

Соответствует техническим условиям ТУ 528481-01-05229440-98, ТУ 536101-003-05229440-98

ВАЗА ЖЕЛЕЗОБЕТОННАЯ КВАДРАТНАЯ

Размеры в плане не менее  610-620 мм. * 610-620 мм.

Максимальная высота вазы 600-610 мм.

(Примерный эскиз прилагается)

Материалы: ж/бетон, фасадная краска.

Комплектация: ж/бетонная с металлическим каркасом окрашенная квадратная ваза.

Соответствует техническим условиям ТУ 528481-01-05229440-98,  ТУ 536101-003-05229440-98

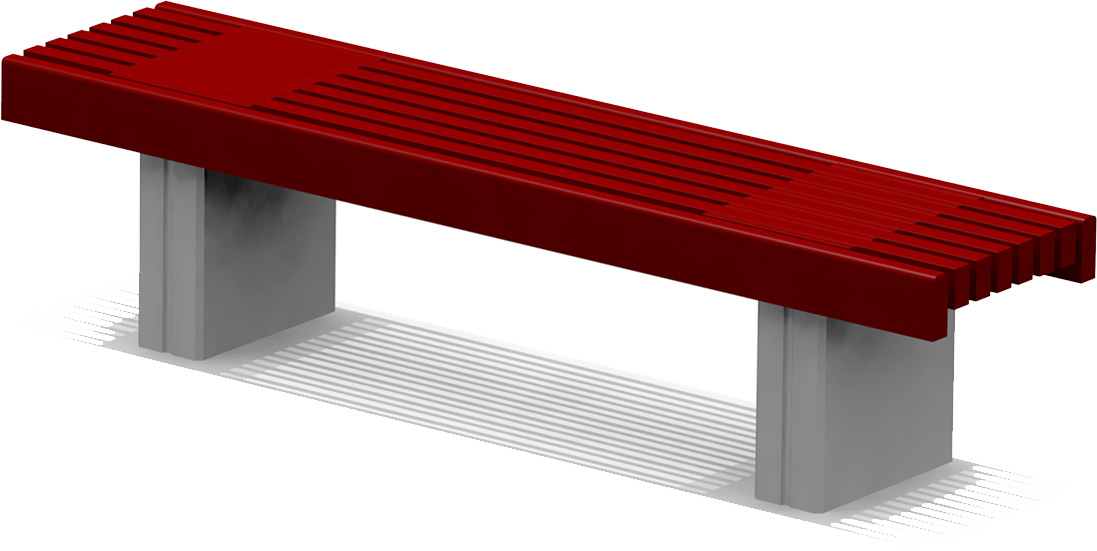

СКАМЬЯ НА ЖЕЛЕЗОБЕТОННЫХ НОЖКАХ

Размеры не менее:  1950-1960 мм. * 450-460 мм.

Высота 470-480 мм.

Общий вес скамьи 130-135 кг.

(Примерный эскиз прилагается)

Материалы: дерево окрашенное, двухкомпонентной полиуретановой краской.

Комплектация: скамья на железобетонных ножках с деревянным настилом из ошлифованного и грунтованного бруса хвойных пород, окрашенного двухкомпонентной полиуретановой краской.

Скамья соответствует техническим условиям ТУ 528481-01-05229440-98, ТУ 536101-003-05229440-98.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Для увеличения жесткости конструкций в опорных столбах должны быть сделаны специальные запилы, куда потом будут закреплены прогоны полов, изнутри зафиксированные специальными оцинкованными уголками. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

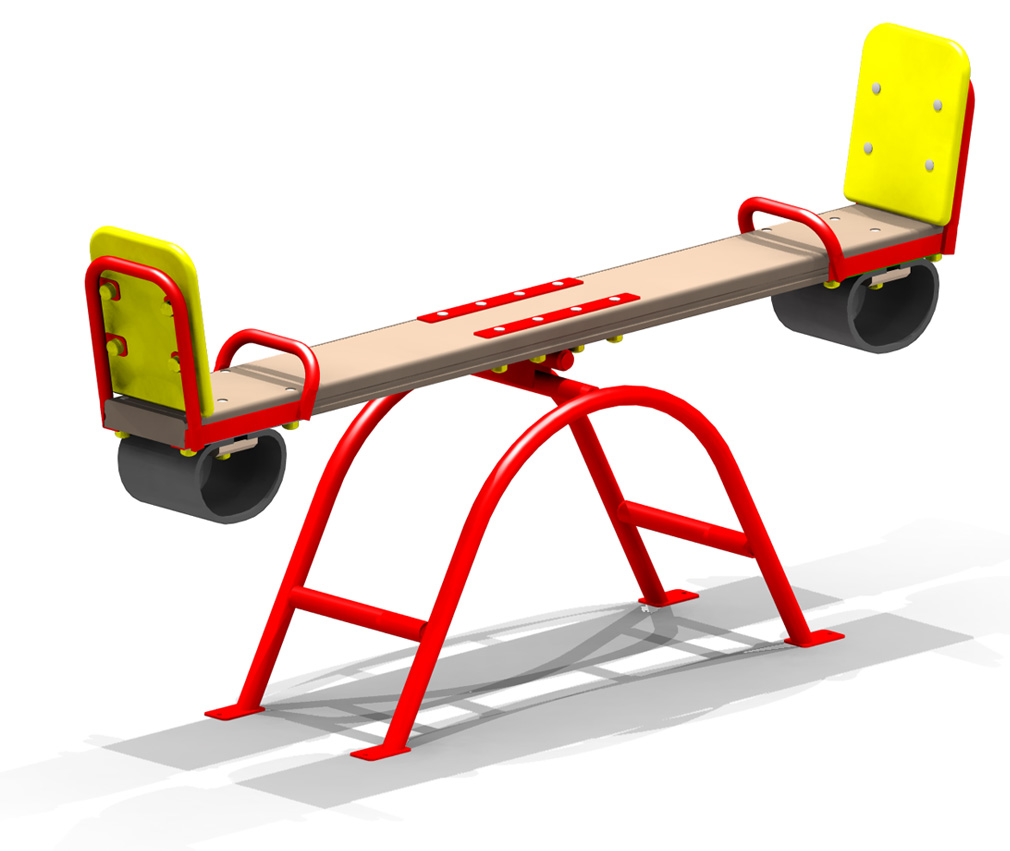

КАЧАЛКА-БАЛАНСИР МАЛАЯ

Качалка-балансир предназначена для детей от 3 до 12 лет (Примерный эскиз прилагается).

Размер в плане не менее  440-450 мм. * 2100-2110 мм.

Высота от уровня земли до сиденья 400-500 мм.

Комплектация: качалка-балансир на металлическом дугообразном основании с 2-мя сиденьями со спинкой, 2-мя поручнями для рук и 2-мя резиновыми амортизаторами под основанием сиденья.

Качалка оборудована двумя металлическими поручнями для рук красного цвета (размер сечения поручней в любом направлении не более 30 мм. (п. 5.8 ГОСТ Р 52299-2004)). Для предотвращения застревания расстояние между нижней точкой подвижного элемента качалки и поверхностью игровой площадки должно быть не менее 230 мм. или применено демпфирование (п. 5.10 ГОСТ Р 52299-2004).

Изделие соответствует ГОСТ 52169-2003, ГОСТ 52299-2004, ГОСТ 52301-2004, антивандальное, имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»)

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

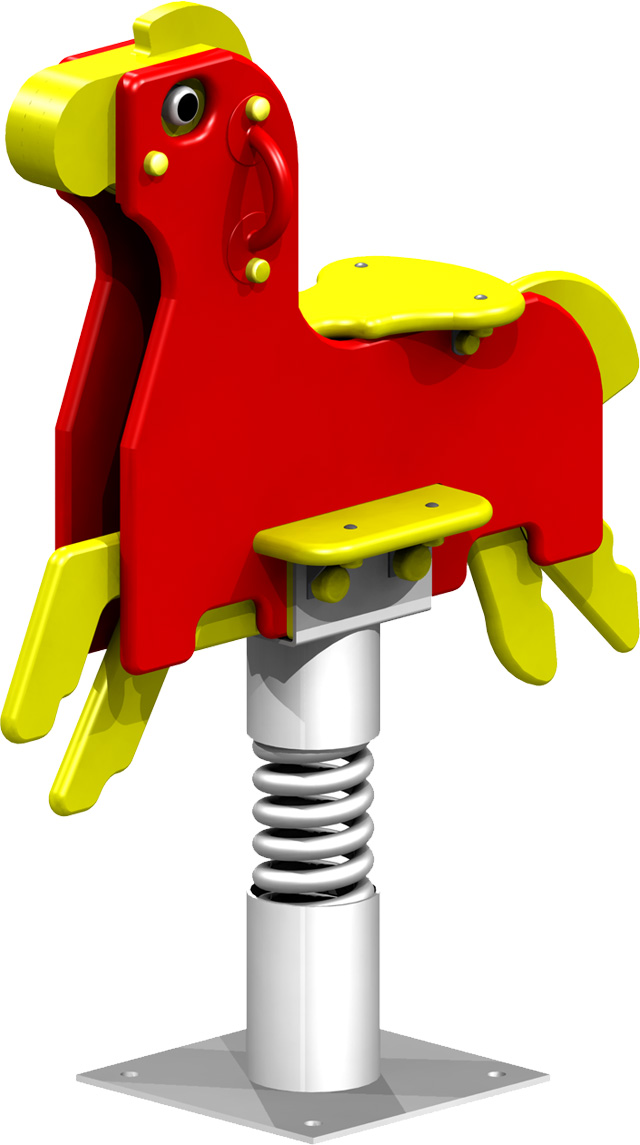

КАЧАЛКА НА ПРУЖИНЕ  В ВИДЕ ЛОШАДКИ

Качалка на пружине предназначена для развития координации движения в пространстве у детей от 3 до 8 лет (Примерный эскиз прилагается).

Размер в плане не менее  980-990 мм. * 300-310 мм.

Высота от уровня земли до сидения 540-600 мм.

Качалка на пружине представляет собой конструкцию из каркаса качалки и оцинкованной пружины-рессоры. Качалка оборудована двумя металлическими поручнями красного цвета (размер сечения поручней в любом направлении не более 30 мм. (п. 5.8 ГОСТ Р 52299-2004)), фанерным сиденьем, боковыми стенками в виде лошадки желто-красного цвета, двумя фанерными подножками. Оцинкованная пружина-рессора для большей прочности дополнена  оцинкованным стаканом. Для установки качалки на пружине требуется каркас для его последующего бетонирования или бетонный фундамент. Детализация узлов конструкции выражена фигурными фанерными вставками разного цвета.

Радиусы всех углов, кромок и других изменений профиля качалки не менее 20 мм. (п. 5.9 ГОСТ Р 52299-2004). Для предотвращения застревания расстояние между нижней точкой подвижного элемента качалки и поверхностью игровой площадки должно быть не менее 230 мм. или применено демпфирование (п. 5.10 ГОСТ Р 52299-2004). Ширина зазоров в элементах конструкции оборудования, размеры которых изменяются в процессе эксплуатации (между витками пружины в качалке), должна быть не менее 12 мм при любом положении элементов конструкции (п. 4.3.23.5 ГОСТ Р 52169-2003).

Изделие соответствует ГОСТ Р 52169-2003,  ГОСТ Р 52299-2004, ГОСТ 52301-2004,  антивандальное (выдерживает нагрузку до 250 кг.), имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

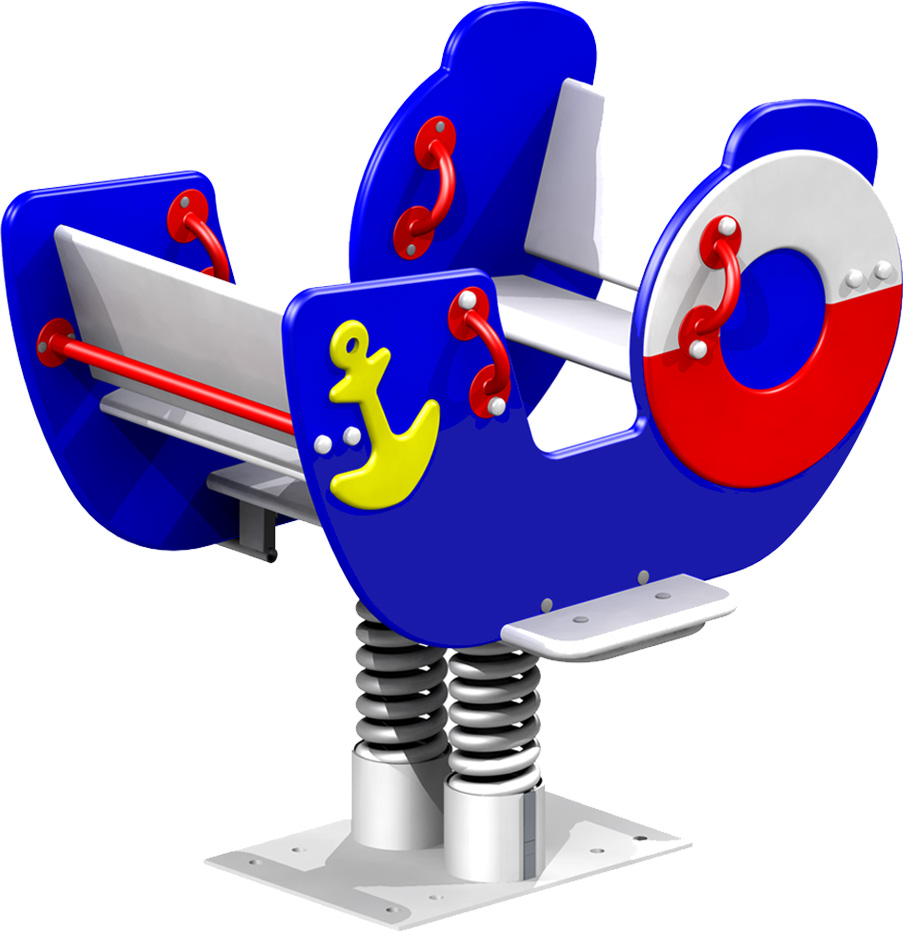

КАЧАЛКА НА ПРУЖИНЕ ДВУХМЕСТНАЯ В ВИДЕ  КОРАБЛИКА

Качалка на пружине предназначена для развития координации движения в пространстве у детей от 3 до 8 лет (Примерный эскиз прилагается).

Размер в плане не менее 1420-1430 мм.* 1000-1010 мм.

Высота от уровня земли до сидения 540-550 мм.

Качалка на пружине представляет собой конструкцию из каркаса качалки и двух оцинкованных пружин-рессор. Качалка оборудована четырьмя металлическими поручнями красного цвета по 2 с каждой стороны (размер сечения поручней в любом направлении не более 30 мм. (п. 5.8 ГОСТ Р 52299-2004)), 2 сиденьем со спинкой, передней и задней частью, боковыми стенками с декоративными фанерными элементами в виде якоря и спасательного круга, двумя фанерными подножками. Оцинкованные пружины-рессоры для большей прочности дополнены с двух сторон оцинкованными стаканами. Для установки качалки на пружине требуется каркас для его последующего бетонирования или бетонный фундамент. Детализация узлов конструкции выражена фигурными фанерными вставками разного цвета в виде якоря и спасательного круга.

Радиусы всех углов, кромок и других изменений профиля качалки не менее 20 мм. (п. 5.9 ГОСТ Р 52299-2004). Для предотвращения застревания расстояние между нижней точкой подвижного элемента качалки и поверхностью игровой площадки должно быть не менее 230 мм. или применено демпфирование (п. 5.10 ГОСТ Р 52299-2004). Ширина зазоров в элементах конструкции оборудования, размеры которых изменяются в процессе эксплуатации (между витками пружины в качалке), должна быть не менее 12 мм при любом положении элементов конструкции (п. 4.3.23.5 ГОСТ Р 52169-2003).

Изделие соответствует ГОСТ Р 52169-2003,  ГОСТ Р 52299-2004,  ГОСТ 52301-2004 антивандальное (выдерживает нагрузку до 400 кг.), имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»)

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

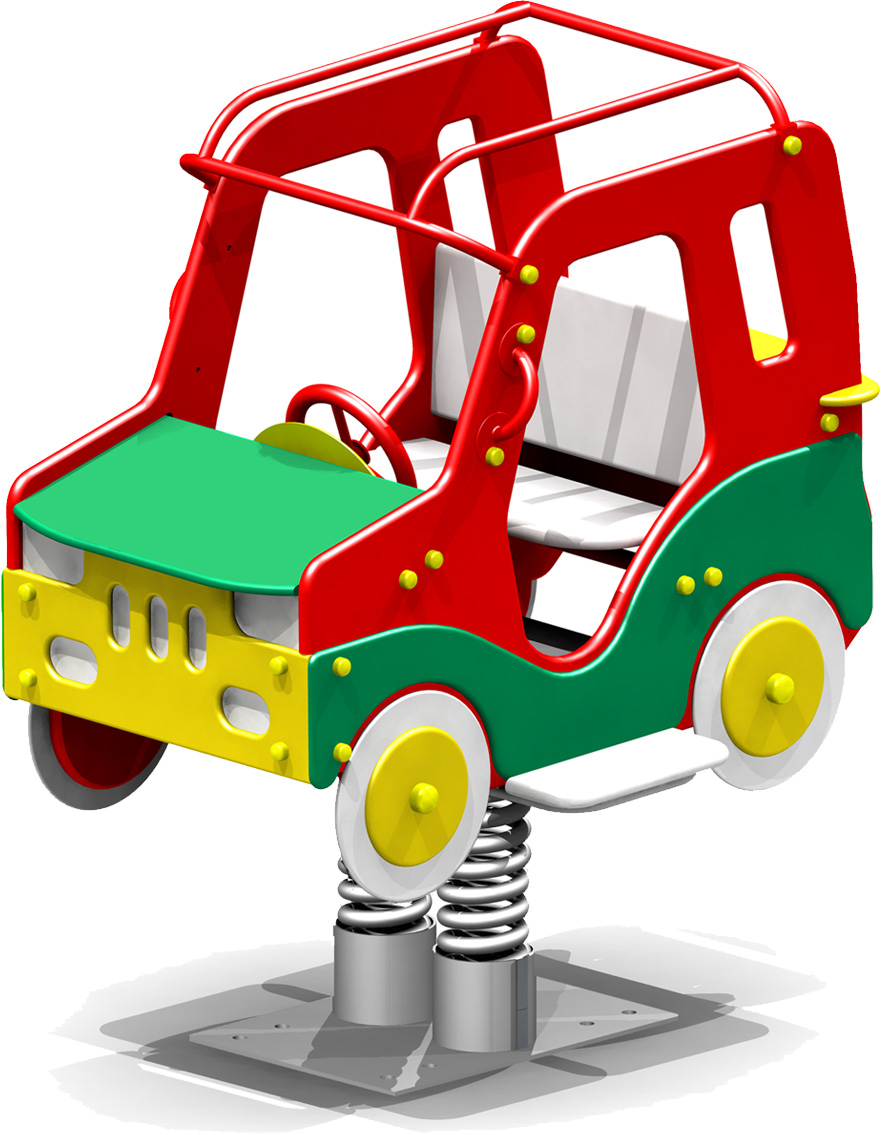

КАЧАЛКА НА ПРУЖИНЕ ДВУХМЕСТНАЯ  В ВИДЕ МАШИНЫ ДЖИП

Качалка на пружине предназначена для развития координации движения в пространстве у детей от 3 до 8 лет (примерный эскиз прилагается).

Размер в плане не менее 1200-1300 мм. * 850-900 мм.

Высота от уровня земли до сидения 540-545 мм.

Качалка на пружине представляет собой конструкцию из каркаса качалки и двух оцинкованных пружин-рессор, обеспечивающих при качании движение ребенка (детей) в нескольких плоскостях. Качалка оборудована двумя металлическими поручнями красного цвета (размер сечения поручней в любом направлении не более 30 мм. (п. 5.8 ГОСТ Р 52299-2004)), металлическим рулем красного цвета, металлическим каркасом крыши красного цвета, сиденьем со спинкой, боковыми стенками, передней и задней частью в виде автомобиля желто-красно-зеленого цвета, металлической перекладиной для ног красного цвета, двумя фанерными подножками (подножки прочно закреплены и исключают возможность вращения и демонтажа без применения инструмента). Оцинкованные пружины-рессоры для большей прочности дополнены с двух сторон оцинкованными стаканами. Для установки качалки на пружине требуется каркас для его последующего бетонирования или бетонный фундамент. Детализация узлов конструкции выражена фигурными фанерными вставками разного цвета. Радиусы всех углов, кромок и других изменений профиля качалки не менее 20 мм. (п. 5.9 ГОСТ Р 52299-2004)  Для предотвращения застревания расстояние между нижней точкой подвижного элемента качалки и поверхностью игровой площадки должно быть не менее 230 мм. или применено демпфирование (п. 5.10 ГОСТ Р 52299-2004). Ширина зазоров в элементах конструкции оборудования, размеры которых изменяются в процессе эксплуатации (между витками пружины в качалке), должна быть не менее 12 мм при любом положении элементов конструкции (п. 4.3.23.5 ГОСТ Р 52169-2003).

Конструкция качалки должна соответствовать требованиям безопасности и/или мерам защиты по ГОСТ Р 52169-2003,  ГОСТ Р 52299-2004,  антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

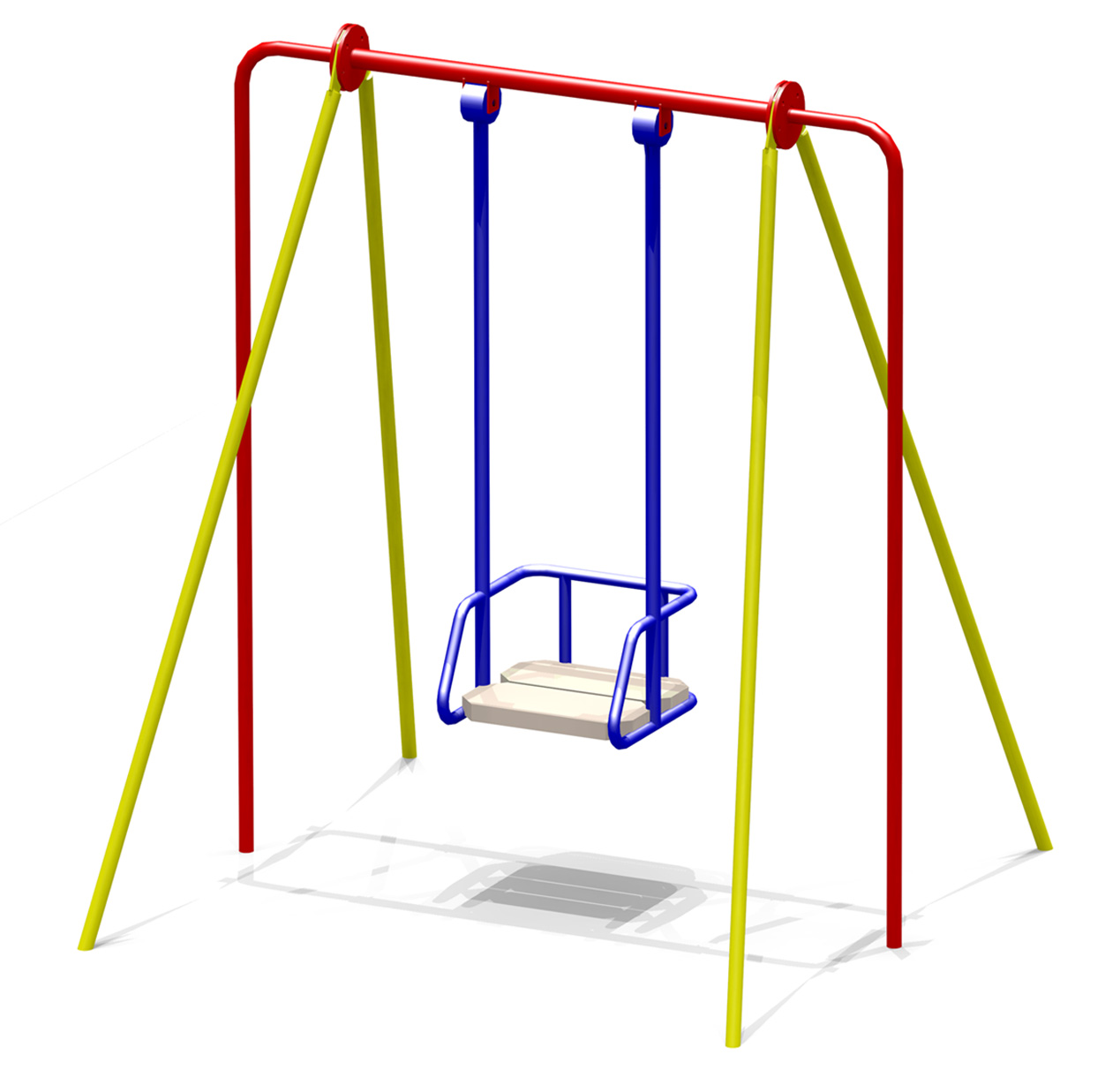

КАЧЕЛИ НА МЕТАЛЛИЧЕСКИХ СТОЙКАХ

С ЖЕСТКОЙ ПОДВЕСКОЙ СРЕДНИЕ

Качели предназначены для качания детей от 3 до 7 лет  (Примерный эскиз прилагается).

Размеры в плане  не менее1600-1710 мм. * 1600-1610 мм.

Высота стоек 1870-1880 мм.

Высота от уровня земли до сидения 450-460 мм.

Комплектация: Конструкция из боковых металлических стоек (2 шт.), одной перекладины, одной жесткой подвески и двух труб соединяющих боковые стойки.

Конструкция оборудована двумя трубами соединяющие боковые стойки, предназначенными для усиления жесткости конструкции.  Перекладина металлическая, к ней крепится жесткий подвес на металлических трубках с деревянным настилом из ошлифованного и грунтованного бруса хвойных пород, окрашенного двухкомпонентной полиуретановой краской.

Изделие должно соответствовать ТУ 528481-0005229440-98, ТУ 536101-003-05229440-98, антивандальным, иметь санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием металла:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

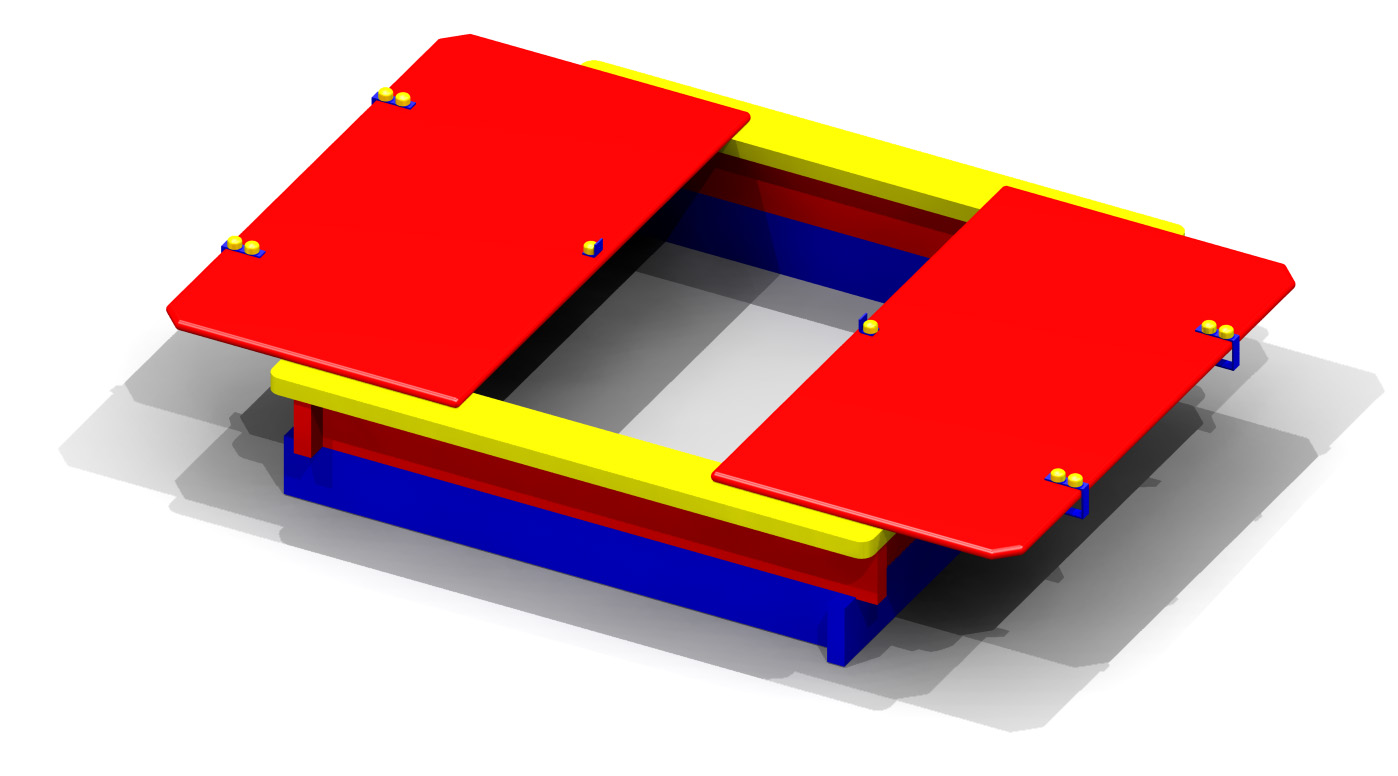

ПЕСОЧНИЦА  С КРЫШКОЙ

Песочница предназначена для детей от 1 года (Примерный эскиз прилагается).
Размеры в плане 1400-1410 мм. * 1400-1410 мм.

Максимальная высота 300-310 мм.

Комплектация: Конструкция состоит из бортовых досок (8 шт.), соединенных металлическими уголками, и накрывочных досок (4 шт.), концы металлических уголков подлежат бетонированию. Крышка состоит из двух прямоугольных фанерных элементов, которые крепятся к песочнице при помощи четырех кронштейнов, между собой могут соединяться металлическими скобами. Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.

Изделие должно соответствовать ГОСТ Р 52169-2003, ГОСТ Р 52301-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

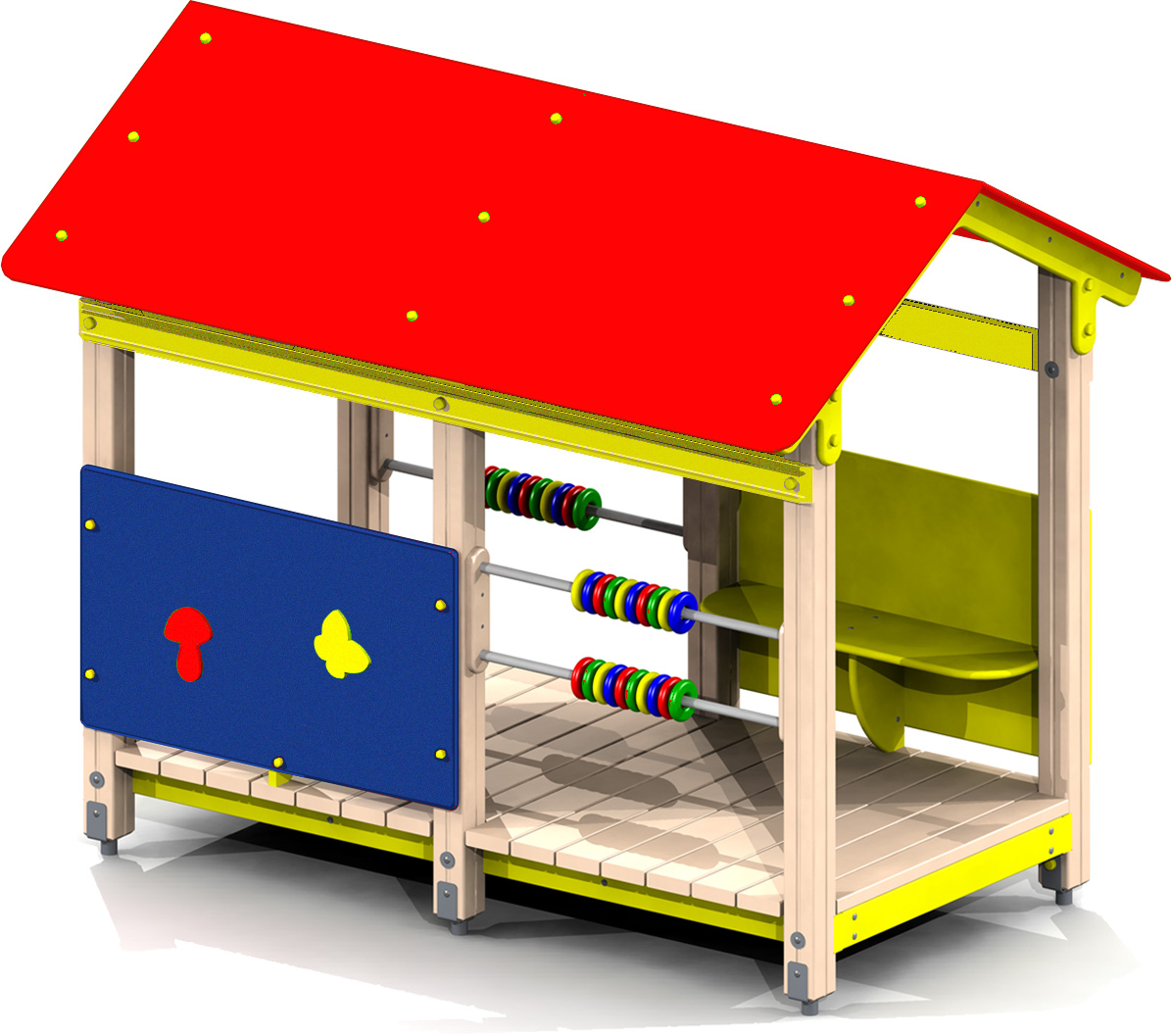

ДОМИК-БЕСЕДКА

Домик-беседка предназначен для детей до 6 лет (Примерный эскиз прилагается).

Размеры в плане  не менее 1715-1810 * 2500-2600 мм. Максимальная высота 2037-2170 мм.

Комплектация: Конструкция в виде домика на клееных из бруса стойках (6 шт.), в сечении не менее 100 * 100 мм. Верхняя часть стойки должна быть укрыта под крышей от атмосферных осадков, а заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 500 мм. Домик состоит из фанерных стен, крыши c тремя стропилами и деревянного пола. Домик оборудован двумя фанерными скамьями с ребром жесткости под сиденьем, 2 комплектами «Счеты» (в комплект входит две металлические оцинкованные перекладины с пластиковыми счетами на них).

Горизонтальные поверхности и поверхности, имеющие наклон до 45°, предназначенные для ходьбы или бега, должны иметь зазоры шириной не более 30 мм (п. 4.3.23.4 ГОСТ Р 52169-2003). Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.

Изделие должно соответствовать ГОСТ 52169-2003, ГОСТ 52301-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Для увеличения жесткости конструкций в опорных столбах должны быть сделаны специальные запилы, куда потом будут закреплены прогоны полов, изнутри зафиксированные специальными оцинкованными уголками. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.

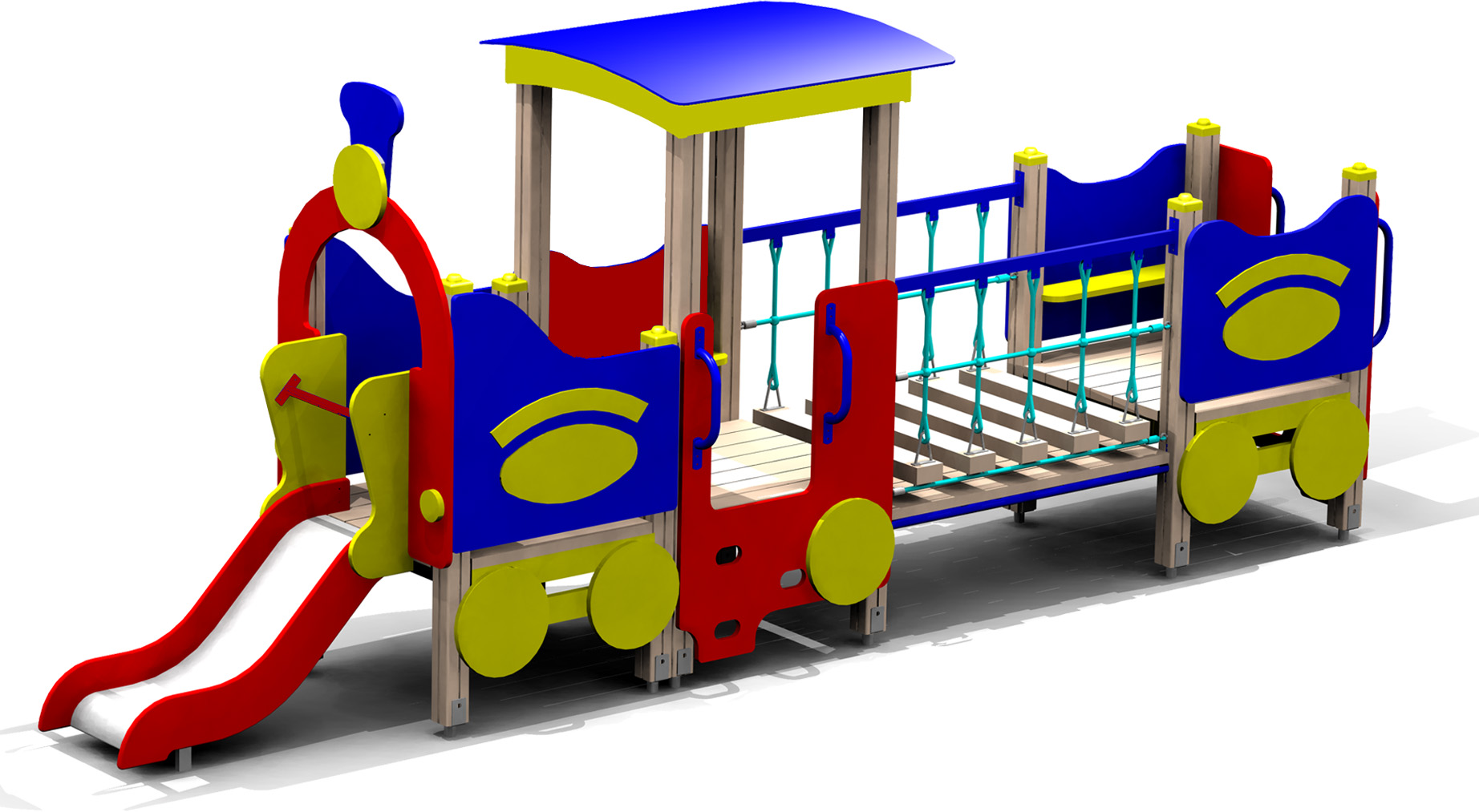

ИГРОВОЙ КОМПЛЕКС В ВИДЕ ПАРОВОЗИКА  С  ВАГОНЧИКОМ

Предназначен для детей от 7 до 12 лет (Примерный эскиз прилагается).

Размеры площадки в плане не менее 1210-1220 мм. * 5640-5650 мм.

Максимальная высота от уровня земли до отметки купола башни 2260-2270 мм.

Высота от уровня земли до отметки площадки 600 мм.

Изделие представляет собой модульную конструкцию из игровых и развивающих элементов

Комплектация: Конструкция, стилизованная под паровоз,  на клееных из бруса стойках (12 штук), в сечении не менее 100 * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, а заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 500 мм. Комплекс оборудован горкой Н=0,6 м, изготовленной из цельного листа нержавеющей стали толщиной 1,5 мм. тремя деревянными площадками, одна из которых оборудована фанерной крышей, подвесным деревянным мостиком, страховочным деревянным мостиком.  Площадки оборудованы защитными фанерными экранами высотой не менее 0,6 м.

Каркас горки выполнен из профильной трубы сечением не менее 50 * 25 мм. Скат горки изготовлен из единого листа, нержавеющей стали, толщиной 1,5 мм. Борта и поручни горки выполнены из влагостойкой фанеры толщиной не менее 24 мм. Горка имеет стартовую площадку, полосу скольжения и полосу торможения. Стартовая площадка закрыта с двух сторон фанерными экранами и оборудована защитным поручнем-ограничителем. Ширина стартового участка равна ширине участка скольжения и составляет не менее 480 мм. (п. 5.3.3 ГОСТ Р 52168-2003). Верхний край бортиков стартового участка сплошной от начала стартового участка до начала бортиков участка скольжения (п. 5.3.5.1 ГОСТ Р 52168-2003). Высота бортиков стартового участка не менее 700 мм (п. 5.3.5.3 ГОСТ Р 52168-2003). Горка оборудована ограничительными бортиками по всей длине ската, изготовленными из влагостойкой шлифованной фанеры высотой не менее 14 см. от поверхности ската. Радиус закругления при любом изменении угла верхней части бортика не менее 500 мм (п. 5.3.5.3 ГОСТ Р 52168-2003). Средний угол наклона участка скольжения не должен превышать 40°. Максимальный угол наклона отдельного элемента участка скольжения не должен превышать 60° (п. 5.4.1 ГОСТ Р 52168-2003). Радиус закругления краев бортиков должен быть не менее 3 мм, или края бортиков должны быть оснащены защитными средствами, не допускающими травмирование детей во время игры (п. 5.6. ГОСТ Р 52168-2003).

Крыша и боковые элементы должны быть изготовлены из влагостойкой фанеры. Места входа на площадки игрового комплекса оборудованы металлическими поручнями, окрашенными двумя слоями порошковой краски и фанерной стенкой с отверстиями для лазания. Внутри крытой площадки «кабины» оборудована скамья.

Подвесной деревянный мостик на полипропиленовых канатах, которые крепятся к перилам при помощи коушей и страховочным деревянным мостиком под подвесным мостиком. Полы всех площадок выполнены из древесины. Все площадки оборудованы защитными фанерными экранами (перилами) высотой не менее 600 мм. На оборудование имеются фанерные аппликации – колеса (10 шт.), прожектор (1 шт.).

Горизонтальные поверхности и поверхности, имеющие наклон до 45°, предназначенные для ходьбы или бега, должны иметь зазоры шириной не более 30 мм (п. 4.3.23.4 ГОСТ Р 52169-2003). Пересекающиеся веревки, канаты, тросы, цепи не должны допускать застревания. Расстояние между гибкими элементами подвесных мостиков и неподвижными элементами конструкции должно быть не менее 230 мм (п. 4.3.23.2 ГОСТ Р 52169-2003). Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.

Изделие соответствует ГОСТ 52168-2003, ГОСТ 52169-2003, ГОСТ 52301-2004, антивандальное, имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Для увеличения жесткости конструкций в опорных столбах должны быть сделаны специальные запилы, куда потом будут закреплены прогоны полов, изнутри зафиксированные специальными оцинкованными уголками. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- полипропиленовые канаты: плетеные канаты с металлическим армированием против вандализма, прочные, стойкие к изнашиванию, безопасные для детей, с резиновым сердечником для увеличения гибкости. Канаты должны соответствовать требованиям ГОСТ 3241, ГОСТ 30055 (п. 4.3.31.1 ГОСТ Р 52169-2003). Коуши должны соответствовать требованиям ГОСТ 2224, а талрепы - требованиям ГОСТ 19191. (п. 4.3.31.9 ГОСТ Р 52169-2003).

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.

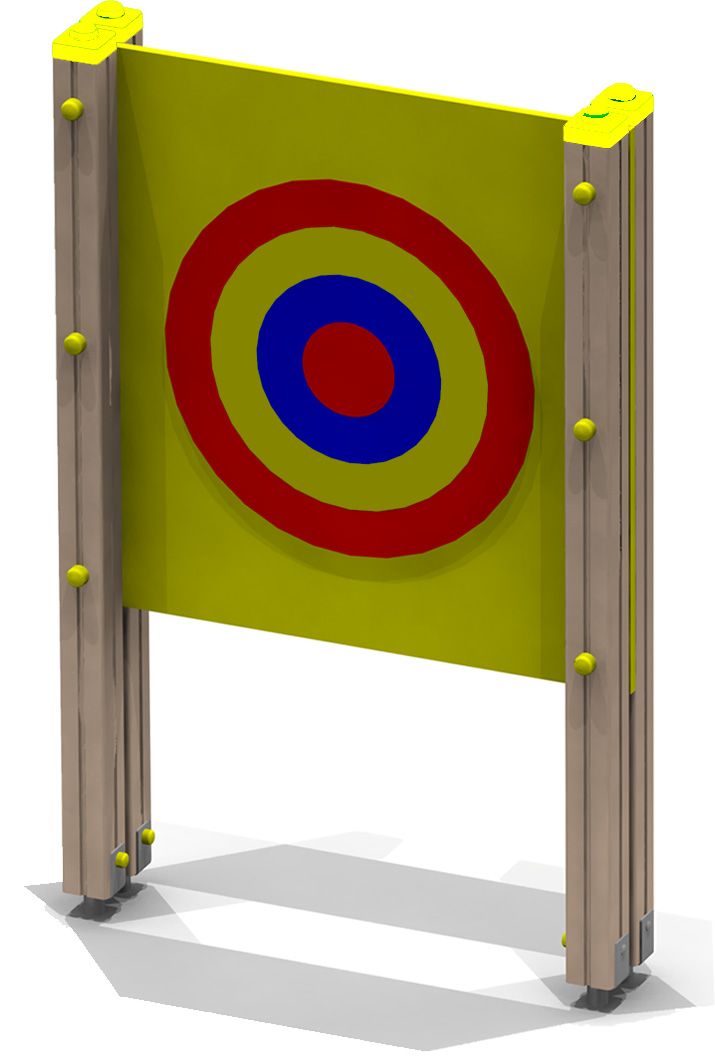

СТЕНКА ДЛЯ МЕТАНИЯ

Стенка для метания предназначена для детей от 5 лет для спортивных игр и физического развития (примерный эскиз прилагается).

Размеры в плане не менее 1200-1210 мм. * 224-226 мм. Максимальная высота 1800-1810 мм.

Комплектация: конструкция в виде стенки для метания состоит из фанерной стенки с мишенью на клееных из бруса стойках (4 шт.), в сечении не менее 100 * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, а заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 500 мм.

Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.

Изделие соответствует ГОСТ 52169-2003, ГОСТ 52301-2004, антивандальное, имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»)

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.

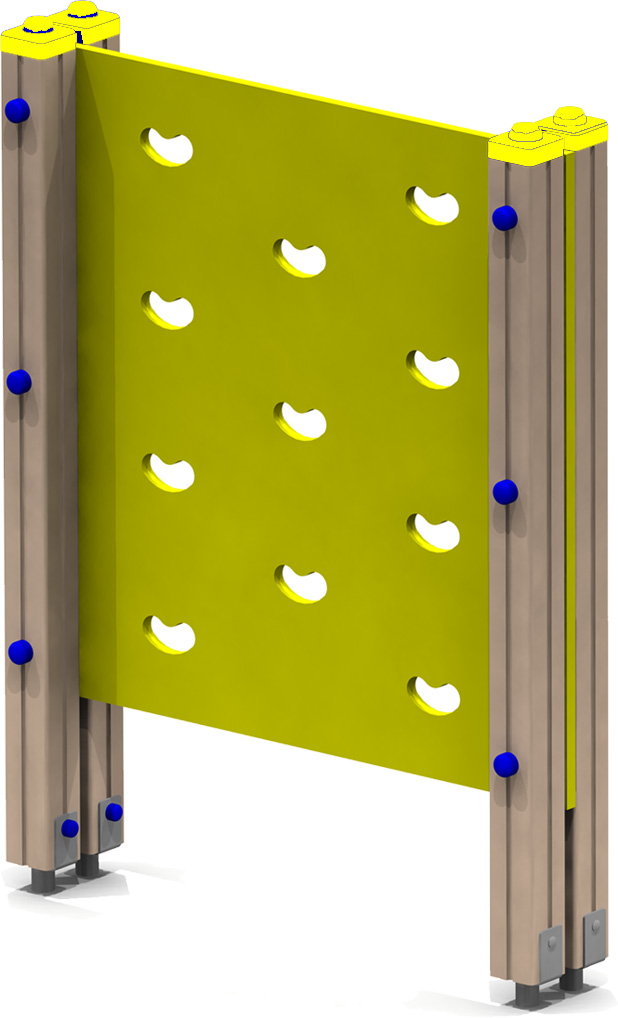

СТЕНКА ДЛЯ ПЕРЕЛЕЗАНИЯ

Стенка для перелезания предназначена для детей от 5 лет для спортивных игр и физического развития (Примерный эскиз прилагается).

Размеры в плане не менее  1200-1220* 220-225 мм. Максимальная высота 1500-1510 мм.

Комплектация: конструкция в виде стенки для перелезания состоит из фанерной стенки с отверстиями для лазания на клееных из бруса стойках (4 шт.), в сечении не менее  100 * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, а заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 500 мм.

Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.

Изделие должно соответствовать ГОСТ 52169-2003, ГОСТ 52301-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия  полиуретановые,  предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.
