Люксметр Ю-116

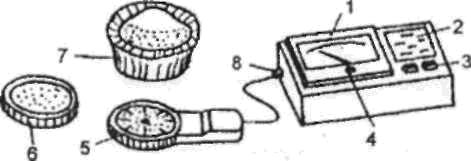

На передней панели измерителя имеются кнопки переключения шкалы измерителя 3 и таблица 2 со схемой, связывающей действие кнопок и используемых насадок. Прибор имеет две шкалы (0-100 и 0-30), на которых точками отмечено начало диапазона измерений. На шкале 0-100 точка находится над отметкой 17, на шкале 0-30 - над отметкой 5. (Показания до указанных точек имеют большую погрешность). Прибор имеет корректор 4 для установки стрелки в нулевое положение на боковой стенке корпуса измерителя расположена вилка 8 для присоединения фотоэлектрического датчика.
Для уменьшения косинусной погрешности, возникающей при падении световых лучей на освещаемую поверхность под углом, применяется насадка 7 на фотоэлемент, выполненная в виде полусферы из белой светорассеивающей пластмассы. Эта насадка, обозначенная буквой К, применяется не самостоятельно, а совместно с одной из трех других насадок 6, обозначенных М (10), Р (100), Т (1000).
Каждая из этих трех насадок совместно с насадкой К образует три поглотителя с коэффициентами ослабления 10, 100, 1000 и применяется для расширения диапазона измерений по нижней шкале с 30 лк до 300, 3000 и 30000 лк соответственно по верхней шкале со 100 лк до 1000, 10000 и 100000 лк соответственно. Насадка должна быть подобрана так, чтобы стрелка измерителя находилась в пределах шкалы, т. е. справа от точек, обозначающих начало диапазона измерений.
Измерения освещенности в контрольной точке производятся в следующей последовательности.
Фотоэлектрический датчик, подключенный к прибору-измерителю, располагают параллельно рабочей поверхности вверх чувствительным фотоэлементом. Нажатием кнопок выбирают шкалу, на которой стрелка люксметра находится в ее диапазоне. Если стрелка «зашкаливает» (т. е. освещенность больше градуировки шкалы), то необходимо расширить диапазон измерений, используя одну из насадок (М, Р или Т) совместно с насадкой К. Показания прибора умножают на коэффициент пересчета, указанный на насадке и в таблице схемы 2 люксметра (для насадки М коэффициент составляет 10; для насадки Р - 100; для насадки Т - 1000). Таким образом, если, например, нажата кнопка шкалы 30, на фотоэлемент установлена насадка Р+К и стрелка на шкале люксметра показывает 27, то фактическая освещенность составит 27•100=2700лк.
5. Характеристики ламп
Для обеспечения необходимой освещенности в помещениях используются различные типы ламп: люминесцентные, дуговые, ксеноновые, лампы накаливания и др.
Люминесцентные лампы - это газоразрядные лампы низкого давления, возникающее в которых в результате газового разряда невидимое для человеческого глаза ультрафиолетовое излучение преобразуется люминофорным покрытием в видимый свет.
Люминесцентные лампы представляют собой цилиндрическую трубку с электродами, в которую закачаны пары ртути. Под действием электрического разряда пары ртути излучают ультрафиолетовые лучи, которые, в свою очередь, заставляют нанесенный на стенки трубки люминофор излучать видимый свет.
Люминесцентные лампы обеспечивают мягкий, равномерный свет, Средняя продолжительность горения ламп составляет 10 000 ч.
Однако у этих ламп большая глубина колебания светового потока и длительноеразгорание (до 7 мин), невозможность питания ламп постоянным током и зависимость характеристик от температуры окружающей среды. Для обычных люминисцентных ламп оптимальная температура окружающего воздуха 18-25 С.
В обозначениях маркировки люминесцентных ламп применяют следующие буквы: Л - люминесцентная, Д - дневного, Б - белого, ХБ - холодно-белого, ТБ - тепло-белого цвета, Ц - улучшенной светопередачи.
Дуговые ртутные люминесцентные лампы (ДРЛ)
состоят из стеклянной колбы, покрытой изнутри люминофором, и кварцевой трубки, размещенной в колбе, которая заполнена парами ртути под высоким давлением. Для поддержания стабильности свойств люминофора стеклянная колба заполнена углекислым газом.
Под влиянием ультрафиолетового излучения, возникающего в ртутно-кварцевой трубке, светится люминофор, придавая свету определенный синеватый оттенок, искажая истинные цвета. Для устранения этого недостатка в состав, люминофора вводятся специальные компоненты, которые частично исправляют цветность; эти лампы получили название ламп ДРЛ с исправленной цветностью. Срок службы ламп – 7500 ч.
Дуговые ксеноновые трубчатые лампыДКсТ при низкой световой отдаче и ограниченном сроке службы отличаются наиболее близким к естественному дневному спектральным составом света и наибольшей из всех источников света единичной мощностью. Первое достоинство практически не используется, так как лампы внутри зданий не применяются, второе обусловливает их широкое применение для освещения больших открытых пространств при установке на высоких мачтах. Недостатки ламп являются очень большие пульсации светового потока, избыток в спектре ультрафиолетовых лучей и сложность схемы зажигания.
Натриевые лампы высокого давления (ДНаТ) являются одной из самых эффективных групп источников видимого излучения: они обладают самой высокой световой отдачей среди всех известных газоразрядных ламп (100 - 130 лм/Вт) . У этих ламп внутри стеклянной цилиндрической колбы помещается разрядная трубка из поликристаллического алюминия, инертная к парам натрия и хорошо пропускающая его излучение. Продолжительность работы – 10 -15 тыс. часов. Однако чрезвычайно желтый свет позволяет использовать их в помещениях, где находятся люди, лишь в комбинации с лампами других типов.
Лампы накаливания бывают: вакуумные (НВ), газонаполненные (НГ), бесспиральные с криптоно-ксеноновым наполнением (НБК) и другие. Это источники света теплового излучения. Лампы просты, надежны в эксплуатации, но имеют низкую светоотдачу, маленький срок службы и преобладание в спектре желтых и красных лучей.
3.Отчет по лабораторной работе №1
Название____________________________________________________________________________________________________________________________
Цель работы____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Объект исследования_________________________________________________________________________________________________________________________________________________________________________________________
Приборы и материалы___________________________________________
____________________________________________________________________________________________________________________________________
Естественное освещение
Таблица 2 Освещенность рабочих мест
Расстояние от окна до рабочего места, м | Освещенность, лк | Выводы |
2. График зависимости освещенности Е (лк) от расстояния (м).
Таблица 3 Определение КЕО помещения
Освещенность внутри, лк | Освещенность вне, лк | КЕО фактический | КЕО норма | Вывод |
Определите разряд работы и характеристику работы.
4. График зависимости КЕО (%) от расстояния (м).
Таблица 4 Определение светового коэффициента
Площадь помещения, м2 | Площадь окна, м2 | Число окон | Расчетный коэффициент Ер | Выводы |
Таблица 5 Определение угла падения светового потока
Высота окна Н, м | Расстояние до рабочего места, м | Угол падения ɑ | Выводы |
Искусственное освещение
Тип светильников в помещении и тип ламп_______________________________________________________________________________________________________________________________________________________________________________________
Схема расположения светильников в помещении
Таблица 6 - Освещенность на рабочих местах
Рабочее место | Освещенность фактическая | Норма освещенности | Выводы |
№1 | |||
№2 | |||
№3 | |||
№4 |
Выводы:_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
|
