Тема: "Трансформаторы" Работа однофазного трансформатора вхолостую (стр. 2 )

Общие понятия о трансформаторах

Трансформатор представляет собой статический преобразователь электромагнитной энергии с двумя (или более) индуктивно связанными обмотками, предназначенный для преобразования одной или нескольких систем переменного тока в одну или несколько других систем переменного тока. Преобразование энергии в трансформаторе осуществляется переменным магнитным полем с использованием магнитопровода.

Напряжения первичной и вторичной обмоток, как правило, неодинаковы. Если первичное напряжение меньше вторичного, трансформатор называется повышающим, если больше вторичного — понижающим. Любой трансформатор может быть использован и как повышающий, и как понижающий. Повышающие трансформаторы применяют для передачи электроэнергии на большие расстояния, а понижающие — для ее распределения между потребителями.

В зависимости от назначения различают силовые трансформаторы, трансформаторы для специальных применений (преобразовательные, возбужденческие, согласующие и т. п.) и измерительные трансформаторы ( тока и напряжения).

Силовые трансформаторы преобразуют переменный ток одного напряжения в переменный ток другого напряжения для питания электроэнергией потребителей. В зависимости от назначения они могут быть повышающими или понижающими. В распределительных сетях применяют, как правило, трехфазные двухобмоточные понижающие трансформаторы, преобразующие напряжение 6 и 10 кВ в напряжение 0,4 кВ.

Измерительные трансформаторы напряжения – это промежуточные трансформаторы, через которые включаются измерительные приборы при высоких напряжениях. Благодаря этому измерительные приборы оказываются изолированными от сети, что делает возможным применение стандартных приборов (с переградуированием их шкалы) и тем самым расширяет пределы измеряемых напряжений.

Трансформаторы напряжения используются как для измерения напряжения, мощности, энергии, так и для питания цепей автоматики, сигнализаций и релейной защиты линий электропередачи от замыкания на землю.

В ряде случаев трансформаторы напряжения могут быть использованы как маломощные понижающие силовые трансформаторы или как повышающие испытательные трансформаторы (для испытания изоляции электрических аппаратов).
Классификация трансформаторов напряжения
Трансформаторы напряжения различаются:

а) по числу фаз — однофазные и трехфазные;
б) по числу обмоток — двухобмоточные и трехобмоточные;
в) по классу точности, т. е. по допускаемым значениям погрешностей;
г) по способу охлаждения — трансформаторы с масляным охлаждением (масляные), с естественным воздушным охлаждением (сухие и с литой изоляцией);
д) по роду установки — для внутренней установки, для наружной установки и для комплектных распределительных устройств (КРУ).

Для напряжений до 6 кВ трансформаторы напряжения изготовляют сухими, т. е. с естественным воздушным охлаждением. Для напряжений выше 6 кВ применяют масляные трансформаторы напряжения.

Трансформаторы внутренней установки предназначены для работы при температуре окружающего воздуха от -40 до + 45°С с относительной влажностью до 80 %.

В однофазных трансформаторах напряжения на 6 к 10 кВ преимущественно применяеться литая изоляция. Трансформаторы с литой изоляцией полностью или частично (одни обмотки) залиты изоляционной массой (эпоксидной смолой). Такие трансформаторы, предназначенные для внутренней установки, выгодно отличаются от масляных: имеют меньшие массу и габаритные размеры и почти не требуют ухода в эксплуатации.

Трехфазные двухобмоточные трансформаторы напряжения имеют обычные трехстержневые магнитопроводы, а трехобмоточные — однофазные броневые. Трехфазный трехобмоточный трансформатор представляет собой группу из трех однофазных однополюсных единиц, обмотки которых соединены по соответствующей схеме. Трехфазные трехобмоточные трансформаторы напряжения старой серии (до 1968—1969 гг.) имели бронестержневые магнитопроводы. Трехфазный трансформатор меньше по массе и габаритам, чем группа из трех однофазных трансформаторов. При работе трехфазного трансформатора для резерва нужно иметь другой трансформатор на полную мощность

В масляных трансформаторах основной изолирующей и охлаждающей средой является трансформаторное масло.
Масляный трансформатор состоит из магнитопровода, обмоток, бака, крышки с вводами. Магнитопровод собирают из изолированных друг от друга (для уменьшения потерь на вихревые токи) листов холоднокатаной электротехнической стали. Обмотки изготовляют из медного или алюминиевого провода. Для регулирования напряжения обмотка ВН имеет ответвления, соединяющиеся с переключателем. В трансформаторах предусмотрено два вида переключении ответвлений: под нагрузкой — РПН (регулирование под нагрузкой) и без нагрузки, после отключения трансформатора от сети — ПБВ (переключение без возбуждения). Наиболее распространен второй способ регулирования напряжения как наиболее простой.

Кроме указанных трансформаторов с масляным охлаждением (ТМ) выпускаются трансформаторы в герметичном исполнении (ТМГ), в которых масло не сообщается с воздухом и, следовательно, исключается его ускоренное окисление и увлажнение. Масляные трансформаторы в герметичном исполнении полностью заполнены трансформаторным маслом и не имеют расширителя, а температурные изменения его объема при нагревании и охлаждении компенсируются изменением объема гофров стенок бака. Эти трансформаторы заполняются маслом под вакуумом, вследствие чего повышается электрическая прочность их изоляции.

Сухой трансформатор, так же как и масляный, состоит из магнитопровода, обмоток ВН и НН, заключенных в защитный кожух. Основной изолирующей и охлаждающей средой является атмосферный воздух. Однако воздух является менее совершенной изолирующей и охлаждающей средой, чем трансформаторное масло. Поэтому в сухих трансформаторах все изоляционные промежутки и вентиляционные каналы делают большими, чем в масляных.

Сухие трансформаторы изготовляют с обмотками со стеклоизоляцией класса нагревостойкости В (ТСЗ), а также с изоляцией на кремнийорганических лаках класса Н (ТСЗК). Для уменьшения гигроскопичности обмотки пропитывают специальными лаками. Применение в качестве изоляции обмоток стекловолокна или асбеста позволяет значительно повысить рабочую температуру обмоток и получить практически пожаробезопасную установку. Это свойство сухих трансформаторов дает возможность применять их для установки внутри сухих помещений в тех случаях, когда обеспечение пожарной безопасности установки является решающим фактором. Иногда сухие трансформаторы заменяют более дорогими и сложными в изготовлении совтоловыми.

Сухие трансформаторы имеют несколько большие габаритные размеры и массу (ТСЗ) и меньшую перегрузочную способность, чем масляные, и используются для работы в закрытых помещениях с относительной влажностью не более 80%. К преимуществам сухих трансформаторов относят их пожаробезопасность (отсутствие масла), сравнительную простоту конструкции и относительно малые затраты на эксплуатацию.

Внешняя характеристика трансформатора

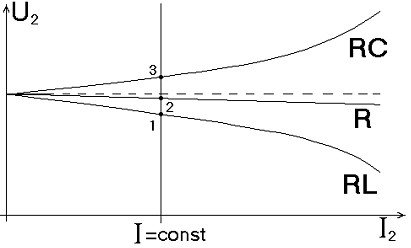

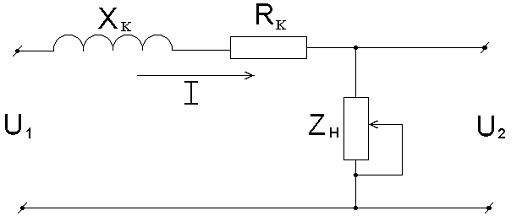

Под внешней характеристикой понимается зависимость выходного напряжения от тока нагрузки с учетом его характера (активная - R, активно-  емкостная - RC, активно – индуктивная - RL). Схема замещения трансформатора принимает вид:

       По второму закону Кирхгофа запишем уравнение для схемы замещения трансформатора: U2 = U1 - I Zk = U1 – I (jXk + Rk).

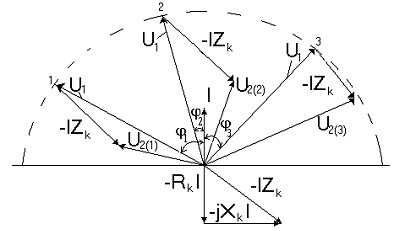

Для объяснения закона внешних характеристик для различных видов нагрузок построим векторную диаграмму для фиксированного значения тока нагрузки I=const.

При построении векторной диаграммы принимается такая условность: по часовой стрелке отставание вектора тока от вектора  напряжения. При индуктивной нагрузке ток отстает от напряжения на угол  поэтому вектор напряжения U1 повернут против часовой стрелки по отношению к вектору тока I;при емкостной нагрузке напряжение U1 отстает от тока I1 на угол поэтому вектор напряжения U1 повернут по часовой стрелки по отношению к вектору тока I.

При активной нагрузке вектор напряжения U1 повернут против часовой стрелки по отношению к вектору тока I на небольшой угол  из - за малой величины индуктивности нагрузки.

Вектор ( - RkI) противоположен по направлению к вектору тока I. Так как  Xk – индуктивность рассеяния трансформатора, то вектор (-jXkI) перпендикулярен по отношению к вектору (-RkI) и имеет поворот против часовой стрелки.

Каждый из векторов U2(1) , U2(2) , U2(3)  получается в результате суммирования двух векторов U1 и ( - I Zk). Из векторной диаграммы видно, что при активной и индуктивной нагрузках происходит уменьшение напряжения во вторичной цепи трансформатора с увеличением тока I. Если нагрузка имеет емкостный характер, то напряжение увеличивается. При проектировании трансформатора необходимо учитывать характер нагрузки. Например, индуктивная  нагрузка требует увеличивать количество витков во вторичной цепи с учетом понижения напряжения при работе под нагрузкой. Конденсаторы используются для компенсации реактивной составляющей в трансформаторах, они включаются в трехфазных трансформаторах параллельно в каждой фазе или между фазами, как показано на рисунке.

Энергетические показатели трансформатора

К энергетическим показателям трансформатора относятся: КПД трансформатора и коэффициент мощности.

КПД трансформатора – это отношение активной (полезной) мощности в нагрузке к потребляемой (активной) мощности трансформатора, т. е.
