Изучить теоретические вопросы лекционного курса, Изучить теоретические вопросы, вынесенные на самостоятельную проработку, Выполнить 4 расчетно-графические работы, Выполнить в полном объеме лабораторный практикум, Сдать два экзамена по курсу.

Экзамены по курсу ТОЭ носят письменный характер. На промежуточном экзамене в третьем семестре студенту предлагаются для решения две задачи, одна из которых решается с получением числового результата, другая – на уровне получения алгоритма решения. Продолжительность экзамена – 2 часа. По каждой из задач выставляется оценка по ятибалльной  шкале. Экзаменационная оценка представляет собой среднеарифметическое значение полученных оценок за решения задач и предварительной оценки (см. п.3.2). Пример экзаменационных задач приведен в приложении.

На аттестационном экзамене в четвертом семестре студенту предлагаются для решения три задачи, одна из которых решается до получения числового результата, а две других – на уровне алгоритма решения. Продолжительность  экзамена 3 часа. Порядок формирования результирующей экзаменационной оценки тот же, что и на промежуточном экзамене. Пример задач, предлагаемых на аттестационном экзамене, приведен в приложении.

Оценка видов деятельности студентов в баллах для допуска к промежуточному экзамену в пятом семестре

1

РГР №1

20…30

2

РГР №2

30…40

3

Лабораторный практикум (работы 1,2)

30…40

Максимальный балл проставляется за качественное выполнение работы и сдачу ее в установленный срок. Максимальное количество баллов 110. Для допуска к экзамену необходимо набрать не менее 80 баллов. Выполнение всех видов деятельности является обязательным. На основании набранных баллов выставляется предварительная оценка:

НЕ нашли? Не то? Что вы ищете?

70…80 баллов – удовлетворительно,

81…100 баллов – хорошо,

101…110 баллов – отлично.

Предварительная оценка является равноправной составляющей экзаменационной оценки (см. раздел «Аттестация по курсу»).

Оценка видов деятельности студентов в баллах для допуска к промежуточному экзамену в шестом семестре

1

РГР №3

20…30

2

РГР №4

30…40

3

Лабораторный практикум (работы 6,7)

30…40

Порядок получения предварительной оценки тот же, что и в п.3.2.

Контролирующие материалы

  для аттестации студентов по дисциплине

К контролирующим материалам относятся варианты контрольных карт для проведения контрольных работ, варианты контрольных карт к лабораторным работам, варианты РГР. Образцы контрольных материалов приведены в приложении.

8. Список литературы

8.1 Основной список

, , Теоретические основы электротехники, т.1,2,3, 2004 г.

8.2.  , Теоретические основы электротехники, 2002 г.

8.4.  Сборник задач по ТОЭ, под ред. , 1980г.

Руководство к лабораторным работам по теории цепей, НГТУ, 2006г. , , Комплексные задачи в курсе ТОЭ, НГТУ,1997г. Методические разработки к практикуму по ТОЭ, ч. 1,2, НГТУ, 2005г.   , Исследование стационарных электромагнитных полей, НГТУ, 2001г. Основные законы электромагнетизма и их приложение к расчету параметров электроустановок,  НГТУ, 1999г. , Основы анализа электрических цепей, Линейные цепи, Высшая школа, 1990г. (по блоку 4) Алгоритмизированные расчетно-графические задания по ТОЭ № 1-4, НГТУ,2006г.
Дополнительный список

8.2.1. , Электрические и магнитные поля, 1978г.

8.2.2. Руководство к лабораторным работам по теории поля, НГТУ, 1982г.

9.  Приложения

П1. Пример контрольных карт для проведения контролирующих мероприятий на практических занятиях

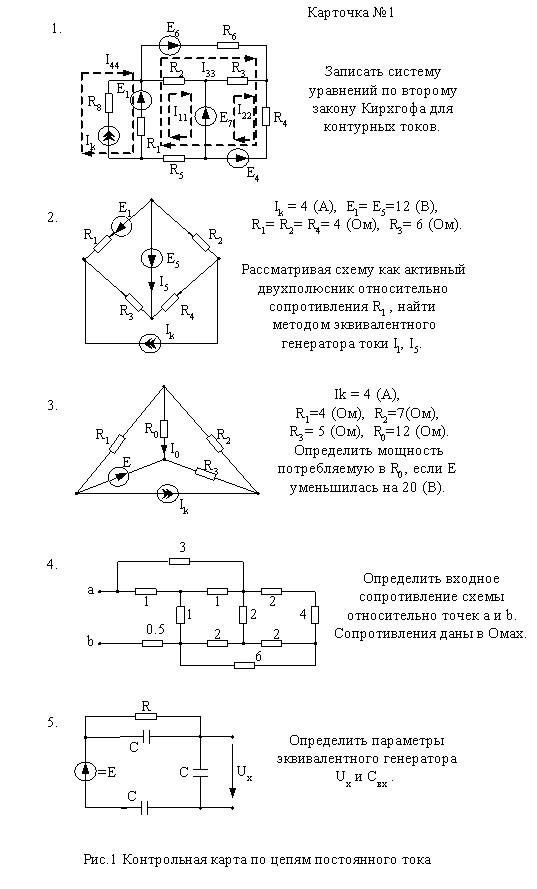

    По цепям постоянного тока,

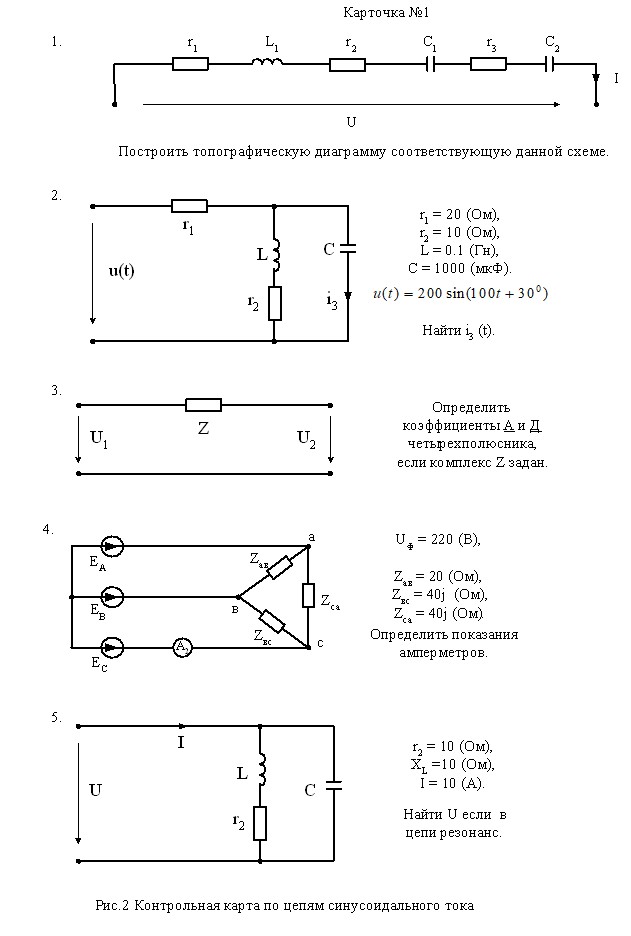

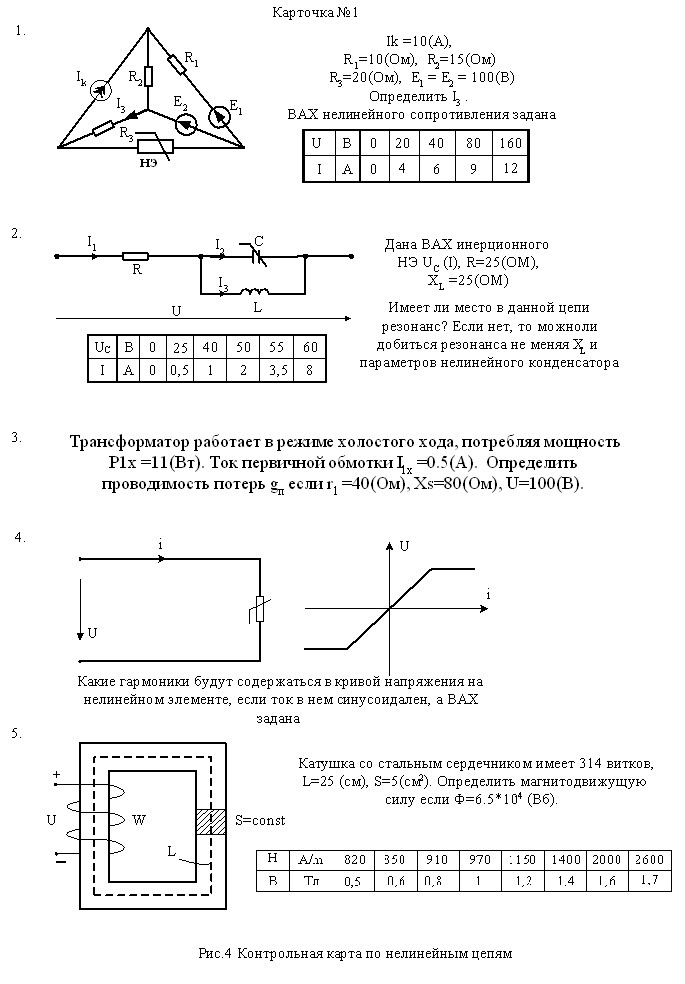

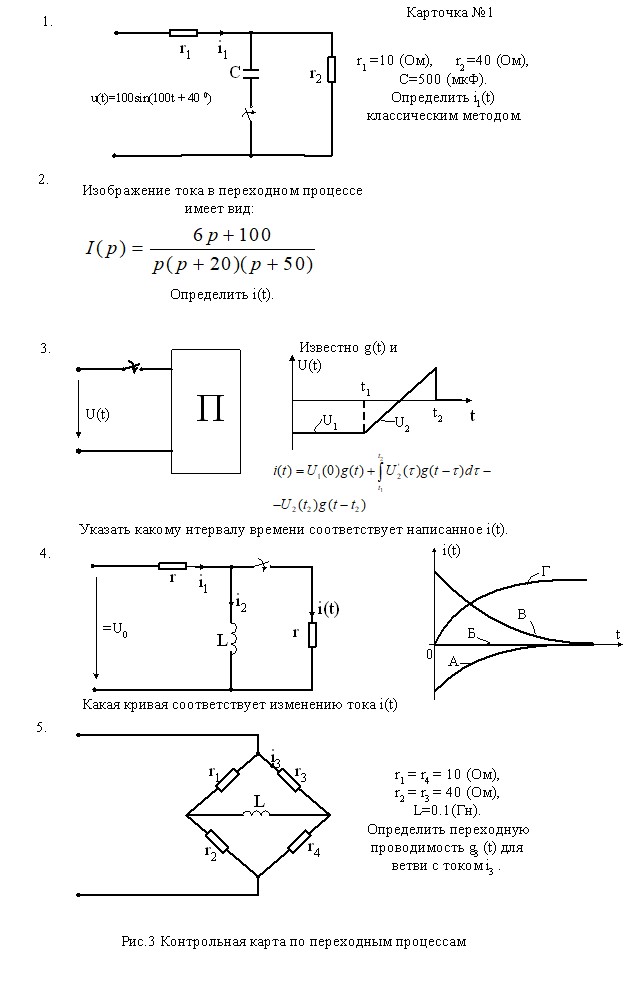

    По цепям синусоидального тока, По переходным процессам, По нелинейным цепям,

П2. Пример контрольной карты к лабораторной работе №1.

П3. Задания на РГР №1, №2, №3, №4.

П4. Пример экзаменационного билета на экзамене в третьем семестре.

П5. Пример экзаменационного билета на экзамене в четвертом семестре.

Приложение 1

  Приложение 2

Контрольная  карта к лабораторной работе  №1

Исследование линейных электрических цепей постоянного тока

В работе исследуется линейная электрическая цепь постоянного тока с двумя источниками энергии. Параметры цепи ,,  , , известны.

  Для проверки принципа наложения  рассчитать:


Задание

Вариант

1

Вариант

2

Вариант

3

1.

От действия ЭДС составляющую тока

2.

От действия ЭДС составляющую тока

3.

По методу наложения (используя результаты расчета по п.1, 2) ток

4.

По второму закону Кирхгофа (используя результаты расчета по п. 3) напряжение



  Результаты  расчетов по п. п.1-4 занести в таблицу 2 отчета

Для исследования распределения потенциала в цепи рассчитать:

Задание

Вариант

1

Вариант

2

Вариант

3

5.

Потенциалы точек а, в, с, d, используя результаты расчетов по п. п. 3, 4 и построить потенциальную диаграмму для внешнего контура приняв равным нулю потенциал





  Результаты  расчетов по п.5 занести в таблицу 3 отчета

Для определения  параметров эквивалентного генератора и исследования его режимов  рассчитать:

Задание

Вариант

1

Вариант

2

Вариант

3

6.

Э. д.с. эквивалентного генератора  и его внутреннее сопротивление относительно ветвей с сопротивленями



7.

Ток в ветви, указанной в п. 6 при измененном значении сопротивления в этой ветви (используя результаты п. 6)



Результаты  расчетов по п. п. 6,7 занести в таблицу 4 отчета

Рис. 5 . Контрольная карта к лабораторному практикуму

Приложение 3

Задание №1

РАСЧЕТ ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПОСТОЯННОГО ТОКА

Из за большого объема этот материал размещен на нескольких страницах:
