Руководство по программированию РС6010 (стр. 2 )

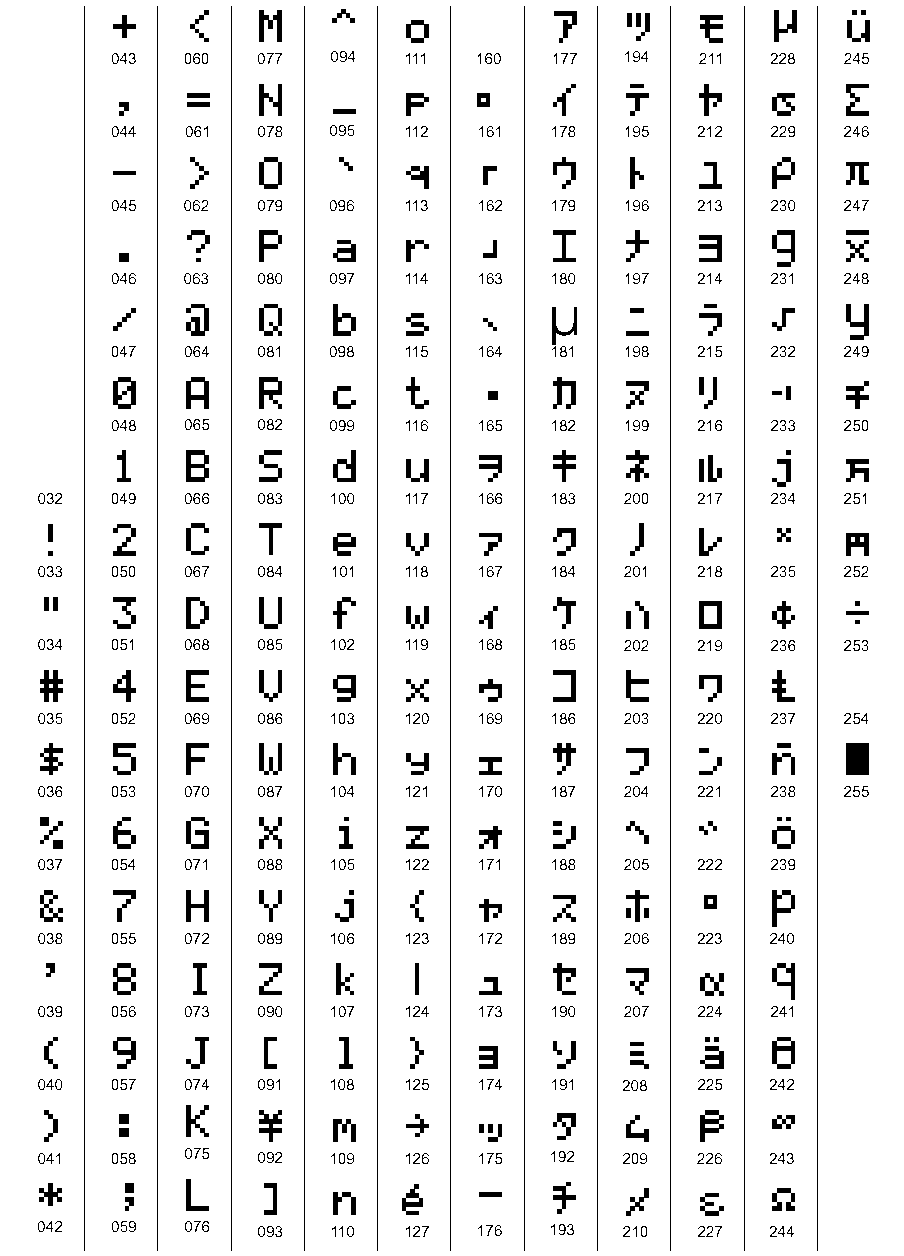

Список доступных символов ASCII

ПРИМЕЧАНИЕ: Символы от 000 по 007 зависят от языка.

Приложение Б

Коды сообщений

Примечания о Contact ID

Далее следует список кодов сообщений Contact ID. Первая цифра (в скобках) будет автоматически послана контрольной панелью. Последние две цифры запрограммированы для обозначения специфической информации о сигнале.

Например, если зона 1 является зоной входа / выхода, то код сообщения тревоги может быть запрограммирован как [34]. Центральная станция получит следующее сообщение:

*BURG – ENTRY/EXIT – 1

В вышеприведенном примере «1» обозначает тревогу в зоне.

Примечания о SIA формате

Если выбрана опция SIA 1 Account #, система посылает учетный код системы вместе с данными (см. секцию [000401], просмотрите до опции). Ресивер получит следующее:

N Ri01 / BA 001

N = Новое событие

Ri01 = Идентификатор группы

ВА = Тревога взлома

001 = Зона 1

Код сообщения	Код посылается, когда …	Директива диайлера	Рекомендованный Contact ID	Автоматические коды сообщений SIA**
Тревоги Зон	Тревога в зоне	Т / В	см. Таблицу 2 “Коды сообщений зоны”
Восстановления Зон	Зон восстановлена	Т / В
Неисправность / НСД Зоны	В зоне произошла неисправность / несанкционированный доступ	Т / В
Восстановление неисправности / НСД зоны	Неисправность / несанкционированный доступ устранены	Т / В
Сбой зоны	Сбой в зоне	Т / В
Восстановление сбоя зоны	Сбой в зоне устранен	Т / В
Тревога / восстановление НСД модуля	Тревога / восстановление НСД модуля	Т / В	(1) 45	TA-000/TR-000
Закрытия	Группа снаряжена (пользова	О / З	(4) А2	CL-UUU
Закрытие 129 – 1000	Группа снаряжена (пользова	О / З	(4) А2	CL-UUU
Частичное закрытие	Одна или более зон обойдены при снаряжении группы	О / З	(4) 56	CW-000
Автоматическое (по графику) закрытие	Автоснаряжение согласно графика	О / З	(4) А3	CA-000
Отмена автоснаряжения	Автоснаряжение отменено	О / З	(4) А5	CE-000
6442 APS закрытие	Группа снаряжена программным обеспечением APS	О / З	(4) А2	CL-000
6442 ODS закрытие	Группа снаряжена программным обеспечением ODS	О / З	(4) А2	CL-000
Блокировка клавиатуры	Максимальное количество неверных кодов было введено с клавиатуры	Другая	(4) 21	JA-000
Открытия	Группа снята с охраны (пользова	О / З	(4) А2	OP-UUU
Открытие 129 – 1000	Группа снята с охраны (пользова	О / З	(4) А2	OP-UUU
Открытие после тревоги	Группа снята с охраны с тревогой в памяти	О / З	(4) А6	OR-000
Автоматическое (по графику) открытие	Автоматическое снятие с охраны согласно графика	О / З	(4) А3	OA-000
6442 APS открытие	Группа снята с охраны программным обеспечением APS	О / З	(4) А2	OP-000
6442 ODS открытие	Группа снята с охраны программным обеспечением ODS	О / З	(4) А2	OP-000
Неисправность / восстановление батареи	Разряжена батарея РС6010	Другая	(3) А2	YT-000/YR-000
Неисправность / восстановление АС питания	Прекращена подача переменного питания на РС6010	Другая	(3) А1	AT-000/AR-000
Неисправность / восстановление сирены	Обрыв цепи сирены	Другая	(3) 21	YA-000/YH-000
Неисправность / восстановление дополнительного питания	Питание с выходов AUX не подается	Другая	(3) АА	YP-000/YQ-000
Неисправность / восстановление Combus	Панель потеряла связь с подключенными модулями	Другая	(3) 33	ET-000/ER-000
Низкое питание Combus / восстановление	Низкое напряжение питания по Ebus	Другая	(3) 33	ET-000/ER-000
Неисправность / восстановление Бекбон	Панель потеряла связь с подключенными модулями Бекбон	Другая	(3) 33	ET-000/ER-000
Проблема / восстановление TLM	Неисправность телефонной линии (посылается через Links, или при восстановлении телефонной линии)	Другая	(3) 51	LT-000/LR-000
Восстановление связи	Связь панели с центральной станцией восстановлена (после неисправности телефонной линии)	Другая	(3) 54	YK-000

Код сообщения	Код посылается, когда …	Директива диайлера*	Рекомендованный Contact ID	Автоматические коды сообщений SIA**
Периодический тест	Передача периодического теста	Другая	(6) A2	RP-000
Буфер заполнен	В буфере 1875 событий, не отосланных на принтер	Другая	(6) 23	JL-000
Тест системы	Тест сирены / связи	Другая	(6) A1	RX-000
Тест на проход разрешен	Начало теста на проход	Другая	(6) A7	TS-000
Тест на проход запрещен	Завершение теста на проход	Другая	(6) A7	TE-000
DLS начало	Только для обратного вызова DLS: начало загрузки	Другая	(4) 11	RB-000
DLS конец	Только для обратного вызова DLS: конец загрузки	Другая	(4) 12	RS-000
Начало работы установщика	Введен код установщика	Другая	(4) 58	LB-000
Конец работы установщика	Программирование установщиком завершено	Другая	(4) 58	LS-000
Тест Links	Передача теста Links	Другая	(6) A3	TX-000
РС6204 неисправность / восстановление батареи	Батарея РС6204 разряжена / восстановлена	Другая	(3) 3A	YT-000/YR-000
РС6204 неисправность / восстановление АС	Переменное питание РС6204 отключено /восстановлено	Другая	(3) 3A	AT-000/AR-000
РС6204 неисправность / восстановление дополнительного выхода	Выход дополнительного питания РС6204 отключен / восстановлен	Другая	(3) 3A	UT-000/UR-000
РС6820 неисправность / восстановление батареи	Батарея РС6820 разряжена / восстановлена	Другая	(3) 3A	YT-000/YR-000
РС6820 неисправность / восстановление АС	Переменное питание РС6820 отключено /восстановлено	Другая	(3) 3A	AT-000/AR-000
РС6820 неисправность / восстановление дополнительного выхода	Выход дополнительного питания РС6820 отключен / восстановлен	Другая	(3) 3A	UT-000/UR-000
РС6400 неисправность / восстановление RS232	Неисправность / восстановление RS232 РС6400	Другая	(3) 35	VT-000/VR-000
РС6442 неисправность / восстановление батареи	Батарея РС6442 разряжена / восстановлена	Другая	(3) 3A	YT-000/YR-000
РС6442 неисправность / восстановление АС	Переменное питание РС6442 отключено /восстановлено	Другая	(3) 3A	AT-000/AR-000
РС6442 неисправность / восстановление дополнительного выхода	Выход дополнительного питания РС6442 отключен / восстановлен	Другая	(3) 3A	UT-000/UR-000
РС6443 неисправность / восстановление батареи	Батарея РС6443 разряжена / восстановлена	Другая	(3) 3A	YT-000/YR-000
РС6443 неисправность / восстановление АС	Переменное питание РС6443 отключено /восстановлено	Другая	(3) 3A	AT-000/AR-000
РС6443 неисправность / восстановление дополнительного выхода	Выход дополнительного питания РС6443 отключен / восстановлен	Другая	(3) 3A	UT-000/UR-000
PC6442 неисправность / восстановление связи RS232	Неисправность связи РС6443 / связь восстановлена	Другая	(3) 3A	NC-000/NR-000
Тревога/Восстановление Полицейского кода	Две зоны одной группы подали сигнал тревоги на протяжении времени полицейского кода во время любого периода снаряженности (включая 24 ч зоны)	Т / В	(1) 39	BV-000/BR-000
Тревога / восстановление угрозы	Ввод кода под угрозой / восстановление	Т / В	(1) 21	HA-UUU/HH-UUU

*Т/В = тревога / восстановление, О/З = открытия / закрытия,

**РРР = номер группы, UUU = номер пользователя (пользова= 999), ZZZ = номер зоны.

Таблица 2

Коды сообщений зоны

Определение зоны	Рекомендованный Contact ID*	Автоматические коды сообщений SIA**
Тревога / восстановление зоны	Неисправность / тревога НСД / сбой /восстановление зоны	Тревога / восстановление зоны	Неисправность / тревога НСД / сбой /восстановление зоны
Стандартная задержка, задержка принудительного снаряжения, дополнительная задержка, мгновенная, внутренняя	(1) 3A	(3) 83	BA-ZZZ/BH-ZZZ	BT-ZZZ/BJ-ZZZ
Стандартная пожара, автопроверка пожара	(1) 1A	(3) 73	FA-ZZZ/FH-ZZZ	FT-ZZZ/FJ-ZZZ
Моментальное снаряжение, триггерное снаряжение	Не применяется	(3) 83	Не применяется	UT-ZZZ/UJ-ZZZ
Поддержка	(1) 22	(3) 83	HA-ZZZ/HH-ZZZ	HT-ZZZ/HJ-ZZZ
Сирена 24 часа, сирена/зуммер 24 часа, зуммер 24 часа	(1) AA-61	(3) 83	BA-ZZZ/BH-ZZZ	BT-ZZZ/BJ-ZZZ
Дополнительная, дополнительная 24 часа	(1) 52	(3) 83	ZA-ZZZ/ZH-ZZZ	ZT-ZZZ/ZJ-ZZZ
Медицинская 24 часа	(1) AA	(3) 83	MA-ZZZ/MH-ZZZ	MT-ZZZ/MJ-ZZZ
Сейсмическая 24 часа	(1) 3A	(3) 83	BA-ZZZ/BH-ZZZ	BT-ZZZ/BJ-ZZZ
Контроль Links	(3) 53	(3) 8A	US-ZZZ/UH-ZZZ	US-ZZZ/UR-ZZZ
Ответ Links	Не применяется	Не применяется	Не применяется	Не применяется
