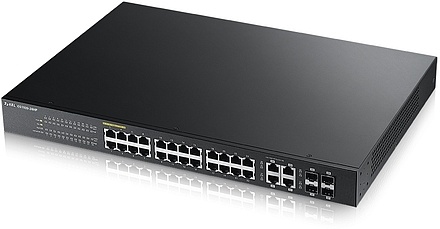

Интеллектуальный High Power PoE-коммутатор Gigabit Ethernet с 24 разъемами RJ-45 и 4 SFP-слотами совмещенными с разъемами RJ-45

Серия 1920 представлена гигабитными коммутаторами как с интерфейсами только для передачи данных, так и для передачи данных и питания по технологии PoE (Power over Ethernet). Они предназначены для установки на уровне доступа малых и средних предприятий и обеспечивают защиту от несанкционированного доступа, приоритизации трафика видео и пакетной телефонии, а также администрирования каждым клиентским подключением на уровне порта. Все модели отвечают современным требованиям стандарта энергосбережения IEEE802.3az.

Коммутаторы серии 1920 относятся к сегменту интеллектуальных коммутаторов. Первоначальные настройки и последующее администрирование возможно как по веб-интерфейсу, так и посредством протокола SNMP с группами мониторинга RMON. Фирменная технология ZyXEL iStacking позволяет управлять несколькими коммутаторами под одним IP-адресом. Функция LLDP позволяет коммутаторам оповещать локальную сеть о своем существовании и характеристиках, а также собирать такие же оповещения, поступающие от соседних коммутаторов. Сбор и анализ информации о сбоях в сети осуществляется по Syslog или SNMP Trap.

Приоритеты настройки PoE

Каждый порт коммутатора может быть настроен оптимальным образом для подачи питания по PoE на подключенное сетевое устройство. Системный администратор имеет возможность задавать временные рамки включения и выключения портов PoE, а также резервировать определенную мощность для каждого питаемого устройства в соответствии с уровнем приоритета и общим бюджетом мощности PoE. Если объем доступной мощности подходит к концу, то питание перестает подаваться на питаемые устройства с более низким приоритетом.

Списки доступа

Списки управлением доступа ACL обеспечивают высокий уровень защиты передаваемых данных. Трафик группируется на потоки данных по определенным критериям, таким как адрес источника, адрес назначения, номер порта источника и номер порта назначения. По выбранным критериям можно фильтровать обозначенный трафик либо ограничивать скорость.

Протокол обнаружения сетевых устройств

Протокол обнаружения канального уровня LLDP (Link Layer Discovery Protocol) позволяет сетевым устройствам сообщать о своем присутствии и возможностях другим устройствам в локальной сети. Кроме того, он позволяет сохранять и обновлять информацию об устройствах, непосредственно подключенных к данному устройству. Это помогает администратору следить за изменениями в сети и своевременно выполнять соответствующие процедуры по изменению конфигурации и управлению сетью.

Утилита настройки ZON

Утилита ZON позволяет обнаруживать и настраивать коммутаторы в сети. Администраторам нужно лишь подключить все устройства к сети, после чего сведения о них появятся в интерфейсе ZON. С помощью одного и того же интерфейса утилиты администраторы могут менять пароли к устройствам, обновлять встроенное программное обеспечение, перегружать коммутаторы и выполнять другие действия по массовому изменению параметров. Утилита ZON избавляет от повторной работы и значительно сокращает время, необходимое для настройки коммутаторов.

Приоритезация трафика

Неотъемлемым требованием к современным сетям передачи данных является приоритезация трафика для гарантированной работы таких услуг как видеоконференции и онлайн обучения. Это обеспечивается управлением качеством обслуживания (QoS), что в свою очередь подразумевается как способность сети доставлять данные с минимальной задержкой, так и применяемые в сети методы управления пропускной способностью.

Протокол IPv6

Набор базовых протоколов IPv6 гарантирует работу в современных сетях передачи данных и обеспечивает настройку и администрирование коммутатора, защиту и приоритезацию трафика, а также блокирование неавторизованных подключений. Для одновременной работы в сетях с IPv4 и IPv6 предусмотрен стек протоколов.

3.3. Выбор точки доступа

При выборе данной точки доступа учитывается, что точка будет работать в режиме Multi SSid.

Таблица 3.3. Сравнение точек доступа

Наименование	D-link DAP-2690	ZyXEL NWA5121-N	Cisco AIR-CAP2602E
Средняя цена	10 181руб.	9512 руб.	42 405 руб.
Тип связи	Wi-Fi	Wi-Fi	Wi-Fi
Тип устройства	точка доступа	точка доступа	точка доступа
Частотный диапазон устройств Wi-Fi	2.4 / 5 ГГц	2.4 / 5 ГГц	2.4 / 5 ГГц
Стандарт Wi-Fi	802.11n	802.11n	802.11n
Макс. скорость беспроводного соединения (Мбит/с)	300	300	450
Поддержка MIMO	есть	есть	есть
Метод шифрования данных WEP	есть	есть	нет
Метод шифрования данных WPA	есть	есть	есть
Метод шифрования данных WPA2	есть	есть	есть
Поддержка 802.1x	нет	есть	есть
Количество портов коммутатора	1	1	1
Скорость портов	1000 Мбит/сек	1000 Мбит/сек	1000 Мбит/сек
Гостевая сеть	есть	есть	нет
Режим моста	есть	есть	нет
Web-интерфейс	есть	есть	есть
Консольный порт	нет	есть	есть
Поддержка IEEE 802.1q (VLAN)	нет	есть	нет
Поддержка SNMP	есть	есть	нет
Поддержка Telnet	есть	есть	нет
Количество внешних антенн	4	2	4
Тип внешней антенны	съемная	съемная	съемная
Мощность передатчика (dBM)	18	28	23
Поддержка Power over Ethernet	есть	есть	есть
Ширина (мм)	191	198	221
Высота (мм)	37	45	54
Глубина (мм)	191	138	221
Вес (г)	990	462	1040

Точка доступа ZyXEL NWA5121-N обладает необходимым набором характеристик для установки в торговом центре. Так же имеет большую мощность передатчика на фоне остальных

NWA5121-N

Точка доступа Wi-Fi 802.11b/g/n, работающая в автономном режиме или под управлением контроллера, с внешними антеннами и поддержкой технологии Tx Beamforming

Точка доступа ZyXEL NWA5121-N поддерживает стандарт 802.11n со скоростью передачи данных до 300 Мбит/с и технологию адаптивного формирования диаграммы направленности (Transmit Beamforming) для оптимизации зоны радиопокрытия.

Высокий уровень безопасности беспроводной сети обеспечивается современными средствами защиты, такими как аутентификация пользователей на сервере RADIUS, фильтрация по MAC-адресам и Layer-2 Isolation, поддержка протоколов IEEE 802.1x, Wi-Fi Protected Access (WPA) и WPA2. Чтобы обеспечить работу различных сетевых сервисов с заданным качеством обслуживания, NWA5123-NI поддерживает до 8 идентификаторов беспроводных сетей SSID и может тегировать их беспроводной трафик определенным маркером VLAN 802.1Q.

Два разъёма SMA для подключения внешних антенн позволяют администратору сети использовать MIMO антенны 2,4 ГГц с любой диаграммой направленности для создания требуемой зоны покрытия сети Wi-Fi. Точка доступа комплектуется монтажным набором, который предусматривает её установку на потолке или на стене.

NWA5121-N рекомендуется для построения защищенных корпоративных сетей стандарта 802.11n как на базе контроллера точек доступа, так и в автономном режиме (Standalone), и в частности, для построения Wi-Fi сетей с целью автоматизации работы складских помещений.

Поддержка 802.11n

Поддержка стандарта 802.11n и технологии MIMO 2T2R с двумя пространственными потоками данных обеспечивают максимальную скорость беспроводной связи 300 Мбит/с.

Съёмные антенны

Точка доступа комплектуется двумя съёмными всенаправленными антеннами с коэффициентом усиления 3 dBi. Конструктивно наличие съёмных антенн позволяет при необходимости подключить к точке доступа антенны с более высоким коэффициентом усиления или MIMO антенну с секторной диаграммой направленности, такую как ANT1314.

Унифицированная точка доступа

При создании небольшой беспроводной сети точки доступа серии NWA5120 можно использовать в автономном режиме. В этом случае настройка и управление каждой точкой доступа осуществляется индивидуально через графический веб-интерфейс. Для централизованной настройки группы автономных точек доступа существует приложение ZyXEL AP Configurator (ZAC), которое упрощает развертывание беспроводной сети.

Установленные ранее автономные точки доступа в любой момент можно перенастроить в режим управляемых точек доступа для построения Wi-Fi сети под управлением аппаратного контроллера. Серию NWA5120 можно подключить к контроллерам беспроводных сетей серии NXC, а также хот-спотами и шлюзами безопасности ZyXEL, в которых есть функция контроллера.
