kисп. = ПУ / Пном=50,5/100=0.505

Вывод: Полученные значения коэффициента использования сети, для данного сегмента, удовлетворяет норме (0,3÷0,6).

VLAN 5

Таблица 2.7.  Расчёт трафика сети  для VLAN 5

Задача	Среднее время занятия задачей сети, мин. в сут.	T	Tcpi	Пiэ
обмен файлами	10-60 на 1 станцию	10	100	15.152
файловый сервер	120-360	120	120	18.182
резервирование информации	5-30 на 1 раб. станцию 10-120 на 1 сервер	5	50	7.576
сетевая печать	1-20 на 1 станцию	1	10	1.515
СУБД	5-30 на 1 станцию	5	50	1.515
Интернет	10-120 на 1 клиента	10	100	15.152
электронная почта	0,5-2 на 1 клиента	0.5	5	0.758
интерактивные сообщения	1-5 на 1 станцию	1	10	1.515
голосовая связь (IP-телефония)	10-60 на 1 станцию (трафик 33-64 кбит/с)	10	100	0.05
Видеоконференции	20-40 на 1 станцию (трафик 0,1-1 Мбит/с)	20	200	0.03
службы сетевой безопасности	15-20 на 1 сервер + 2-5 на 1 клиента	15	150	22.727
84.126

ПУ= ПУ з * kст* kрс=84.126*0.05*10*1.2=50,5

kисп. = ПУ / Пном=50,5/100=0.505

Вывод: Полученные значения коэффициента использования сети, для данного сегмента, удовлетворяет норме (0,3÷0,6).

VLAN 6

Таблица 2.8.  Расчёт трафика сети  для VLAN 6

Задача	Среднее время занятия задачей сети, мин. в сут.	T	Tcpi	Пiэ
обмен файлами	10-60 на 1 станцию	10	110	16.667
файловый сервер	120-360	120	120	18.182
резервирование информации	5-30 на 1 раб. станцию 10-120 на 1 сервер	5	55	8.333
сетевая печать	1-20 на 1 станцию	1	11	1.667
СУБД	5-30 на 1 станцию	5	55	1.515
Интернет	10-120 на 1 клиента	10	110	16.667
электронная почта	0,5-2 на 1 клиента	0.5	5.5	0.833
интерактивные сообщения	1-5 на 1 станцию	1	11	1.667
голосовая связь (IP-телефония)	10-60 на 1 станцию (трафик 33-64 кбит/с)	10	110	0.055
Видеоконференции	20-40 на 1 станцию (трафик 0,1-1 Мбит/с)	20	220	0.033
службы сетевой безопасности	15-20 на 1 сервер + 2-5 на 1 клиента	15	165	25
90.569

ПУ= ПУ з * kст* kрс=90.569*0.05*10*1.2=59.8

kисп. = ПУ / Пном=59.8/100=0.598

Вывод: Полученные значения коэффициента использования сети, для данного сегмента, удовлетворяет норме (0,3÷0,6).

VLAN 7

Таблица 2.9.  Расчёт трафика сети  для VLAN 7

Задача	Среднее время занятия задачей сети, мин. в сут.	T	Tcpi	Пiэ
обмен файлами	10-60 на 1 станцию	10	110	16.667
файловый сервер	120-360	120	120	18.182
резервирование информации	5-30 на 1 раб. станцию 10-120 на 1 сервер	5	55	8.333
сетевая печать	1-20 на 1 станцию	1	11	1.667
СУБД	5-30 на 1 станцию	5	55	1.515
Интернет	10-120 на 1 клиента	10	110	16.667
электронная почта	0,5-2 на 1 клиента	0.5	5.5	0.833
интерактивные сообщения	1-5 на 1 станцию	1	11	1.667
голосовая связь (IP-телефония)	10-60 на 1 станцию (трафик 33-64 кбит/с)	10	110	0.055
Видеоконференции	20-40 на 1 станцию (трафик 0,1-1 Мбит/с)	20	220	0.033
службы сетевой безопасности	15-20 на 1 сервер + 2-5 на 1 клиента	15	165	25
90.569

ПУ= ПУ з * kст* kрс=90.569*0.05*10*1.2=59.8

kисп. = ПУ / Пном=59.8/100=0.598
Вывод: Полученные значения коэффициента использования сети, для данного сегмента, удовлетворяет норме (0,3÷0,6).

2.2.Составление логической схемы сети

Рисунок 2.2. – Логическая схема сети

Полная схема расположения сетевых устройств находится в приложении А

3. Выбор оборудования для проектирования сети

3.1. Выбор межсетевого экрана

Таблица 3.1. Сравнение межсетевых экранов

Наименование	D-link DFL-1660	ZyXEL ZyWALL 310
Средняя цена	182 786 руб.	85406 руб.
Тип устройства	маршрутизатор (router)	маршрутизатор (router)
Количество портов	6	8
Базовая скорость передачи данных	10/100/1000 Мбит/сек	10/100/1000 Мбит/сек
DHCP-сервер	есть	есть
Межсетевой экран (Firewall)	есть	есть
NAT	есть	есть
SPI	нет	есть
Поддержка Dynamic DNS	нет	есть
Демилитаризованная зона (DMZ)	есть	есть
WAN-порт	Ethernet 10/100/1000 Мбит/сек	Ethernet 10/100/1000 Мбит/сек
Пропускная способность (мбит/с)	4900	6050
Поддержка VPN (VPN pass through)	есть	есть
Поддержка VPN-туннелей (VPN Endpoint)	есть	есть
Число поддерживаемых VPN-туннелей	100
Поддержка IPv6	нет	есть
Объем оперативной памяти (Мб)	2G
Объем флэш-памяти (Мб)	512
Консольный порт	есть	есть
Web-интерфейс	есть	есть
Поддержка Telnet	есть	есть
Поддержка SNMP	есть	есть
Поддержка RIP v1	нет	есть
Поддержка RIP v2	нет	есть
Поддержка IGMP v1	есть	нет
Поддержка IGMP v2	есть	нет
Поддержка IGMP v3	есть	нет
Автоматическое определение MDI/MDIX	есть	есть
Поддержка IEEE 802.1q (VLAN)	есть	есть
USB-порт	есть	есть
Ширина (мм)	440	430
Высота (мм)	44	44
Глубина (мм)	400	250

Межсетевой экран ZyWALL 310  обладает необходимым набором характеристик для построения ЛВС в торговом центре. Так же он дешевле и пропускная способность выше чем у DFL-1660

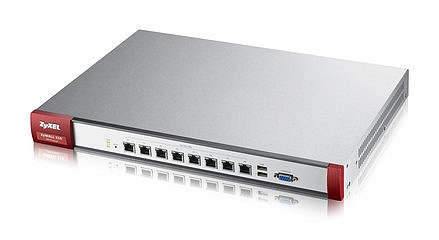

ZyWALL 310

Межсетевой экран с восемью конфигурируемыми гигабитными интерфейсами

Межсетевой экран ZyWALL 310 предназначен для решения широкого спектра задач по организации географически распределенных корпоративных сетей любой сложности и эффективной комплексной защиты сетевой инфраструктуры от угроз из Интернета.
