Получение наночастиц магнетита и их комплексов с липосомами для биомедицинского применения (стр. 4 )

Рис. 11. Спектр РФА для наночастиц магнетита в форме сфер (розовая линия – теоретическая кривая, зеленая – экспериментальная).

Сферическая форма полученных наночастиц магнетита была определена при помощи ПЭМ, а также сделано предположение об их размере - 9±3 нм. Данное предположение было подтверждено методом ДРС. (рис.12)

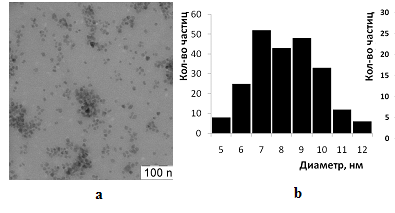

Рис.12. Данные ПЭМ (a) и ДРС (b) для наночастиц магнетита.

Дальнейшее покрытие МНЧ золотой оболочкой осуществлялось окислительно‑восстановительным процессом между золотохлористоводородной кислотой и цитратом натрия при кипячении, в ходе которого образовывалось коллоидное золото, которое оседало на частицах магнетита (4).

6HAuCl4 + 8Na3C6H5O7 + 6Fe3O4 + 5H2O = *****@***+ 6CO2 + 24NaCl + 7H3C6H5O7 (4)

Полученные частицы были очищены центрифугированием и вновь проанализированы методами РФА, ПЭМ и ДРС. Рентгенофазовый анализ показал только пики от золота, что подтверждает наличие покрытия на наночастицах (рис.13).

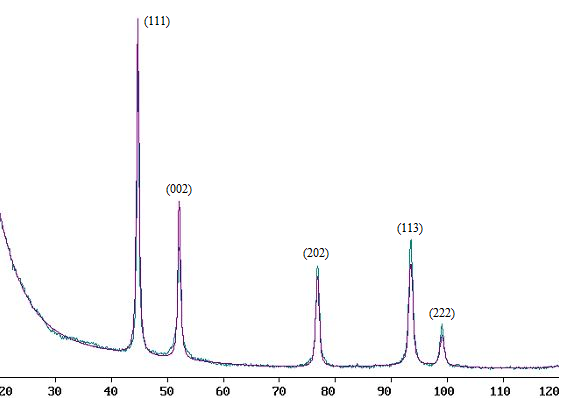

Рис.13. Спектр РФА для наночастиц магнетита в форме сфер, покрытых золотой оболочкой (розовая линия – теоретическая кривая, зеленая – экспериментальная).

В таблице 2 приведены данные, рассчитанные из результатов рентгеновского анализа.

Таблица 2.

Данные, рассчитанные при помощи рентгеновского анализа для МНЧ в форме сфер.

№ рисунка	Образец	Объемная доля, %	Размер кристаллитов, нм
Fe3O4	Au	Fe3O4	Au
12	Fe3O4	100	0	8±1	-
13	Fe3O4@Au	0	100	-	14±1.5

       Для окончательного доказательства наличия золотой оболочки на наночастицах была построена карта распределения элементов (для Fe по K-линиям (7.1 кэВ), для Au – M-линиям (2.7 кэВ)) при помощи энергодисперсионной рентгеновской спектроскопии (EDX) (рис.14).

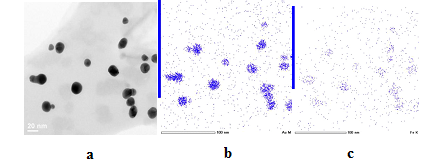

Рис. 14. Электронная просвечивающая микроскопия наночастиц *****@***(а),
EDX карта распределения золота (b), железа (c).

       Форма наночастиц осталась шарообразной, а размеры увеличились до 30±7 нм (рис.15).

Рис.15. Данные ПЭМ (a) и ДРС (b) для наночастиц магнетита,
покрытых золотой оболочкой.

Далее наночастицы функционализировали двумя типами лигандов: липоевой кислотой и меркаптоундекановой кислотой.

       При помощи АТН был найден средний размер наночастиц магнетита со всеми типами лигандов. Липоевая кислота - 140±6 нм; меркаптоундекановая кислота - 126±4 нм (рис.16). Размер также был подтвержден методом ДРС.

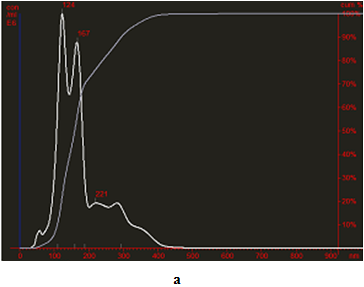

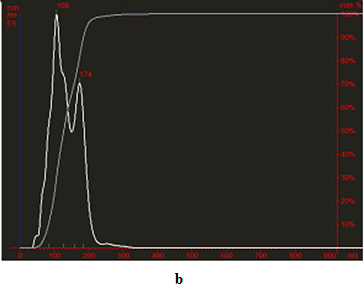

Рис.16. Данные NTA для МНЧ, покрытых липоевой кислотой (a),
меркаптоундекановой кислотой (b).



Наночастицы магнетита в форме палочек были получены взаимодействием хлорида железа (III) с дофамином в кислой среде при нагревании (5) и добавлением к полученному гидратированному оксиду железа (III) гидразингидрата в качестве восстанови[26].

FeCl3 + HCl +   [Я-FeOOH]C6H4(OH)2(CH2)2NH2 +KCl (5)

12Я-FeOOH∙dopa + N2H4   4Fe3O4∙dopa + N2 + 8H2O (6)

       Состав МНЧ в форме палочек был подтвержден методом РФА (рис.17).

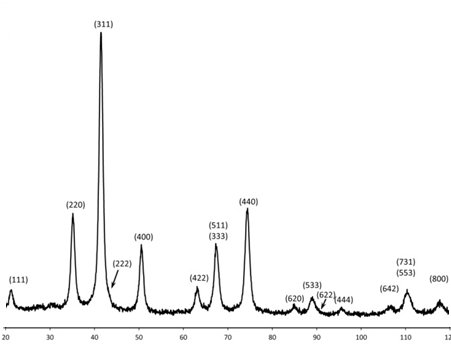

Рис.17. Спектр РФА для наночастиц магнетита в форме палочек.

Размеры и форма наночастиц, покрытых дофамином, были получены при помощи ПЭМ, ДРС и NTA. Полученные микрофотографии подтвердили форму частиц – палочки, а также позволили определить их размеры - 6(±3)Ч50(±4) нм. По данным ATH и ДРС размер наночастиц составил приблизительно 87±2 нм, поскольку в этих методах рассчитывается гидродинамический радиус гипотетической сферической частицы (рис.18).

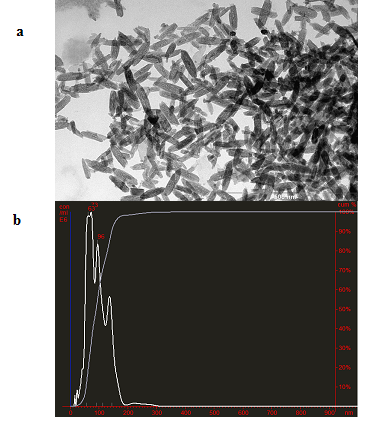

Рис.18. Данные ПЭМ (a), NTA (b) наночастиц в форме палочек, покрытых дофамином.

В таблице 3 представлены размеры МНЧ по данным трех методов анализа: ПЭМ, ДРС и АТН.

Таблица 3.

Размеры МНЧ по данным различных методов анализа.

Состав МНЧ	Форма	ПЭМ	ДРС	АТН
Fe3O4	сферическая	8±5 нм	9±3 нм
Fe3O4@Au	сферическая	35±5 нм	30±7 нм
*****@***+ меркаптоундекановая кислота	сферическая	120±7	126±4
*****@***+ липоевая кислота	сферическая	135±7 нм	140±6 нм
Fe3O4 + дофамин	палочки	6±3Ч50±4 нм	86±3 нм	89±5 нм

       Полученные наночастицы магнетита были введены в липосомальные дисперсии. Таким образом, были получены комплексы липосом с МНЧ внутри и снаружи следующих размеров:

Сферы, покрытые меркаптоундекановой кислотой: 180±10 нм Сферы, покрытые липоевой кислотой: 200±10 нм Палочки, покрытые дофамином: 140±10 нм

Средний размер липосом составлял 60±10 нм, все комплексы взяты в соотношении 10:1 = липосомы:МНЧ.

Выводы

Синтезированы наночастицы магнетита Fe3O4 в виде двух форм – сфер и палочек. Сферы были получены как с дополнительными стабилизаторами (золото, липоевая кислота, меркаптоундекановая кислота), так и без них. Палочки получаются только при стабилизации дофамином. Все синтезированные наночастицы были охарактеризованы при помощи методов РФА, ПЭМ, ДРС и АТН. Впервые получены комплексы МНЧ, стабилизированных золотом, липоевой кислотой, меркаптоундекановой кислотой и дофамином, и липосом; определены размеры «комплексных» частиц при помощи ДРС.
