Выпускная квалификационная работа бакалавра Тема работы: Автоматизация технологической подготовки высокоскоростной лазерной микрообработки (стр. 5 )

        Пример невыпуклого контура показан на рисунке 19.

Рис. 19. Пример невыпуклого контура.

       При построении, размер рабочей зоны составлял 200x200 мкм, радиус пятна 10 мкм, перекрытие 80%. Результат работы алгоритма представлен на рисунке 20. Точность вычисления эквидистант составляла .

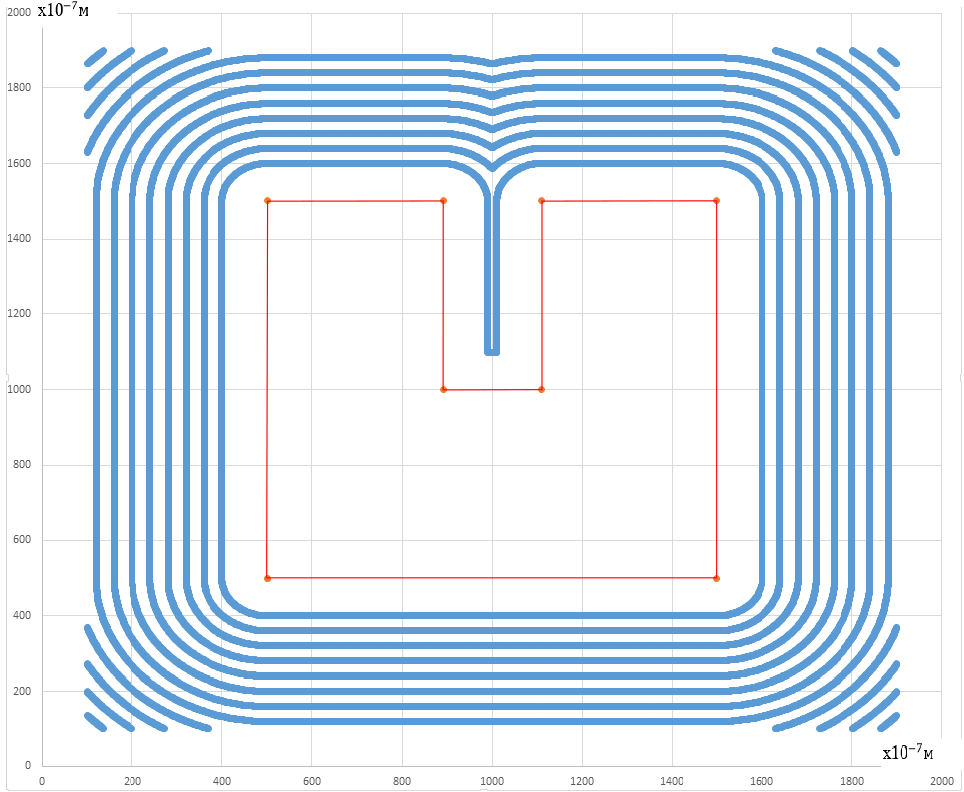

Рис. 20. Эквидистанты невыпуклого контура.

       На этом рисунке также видно, как произведен отступ от границы рабочей зоны и обрабатываемого контура на расстояние радиуса пятна. Расстояние между эквидистантами составляет 4мкм.

Тестирование построения траекторий

       Тестирование построения траекторий производилось для эквидистант, полученных в предыдущей под главе для окружности. На рисунке 21 приведен пример итоговых траекторий.

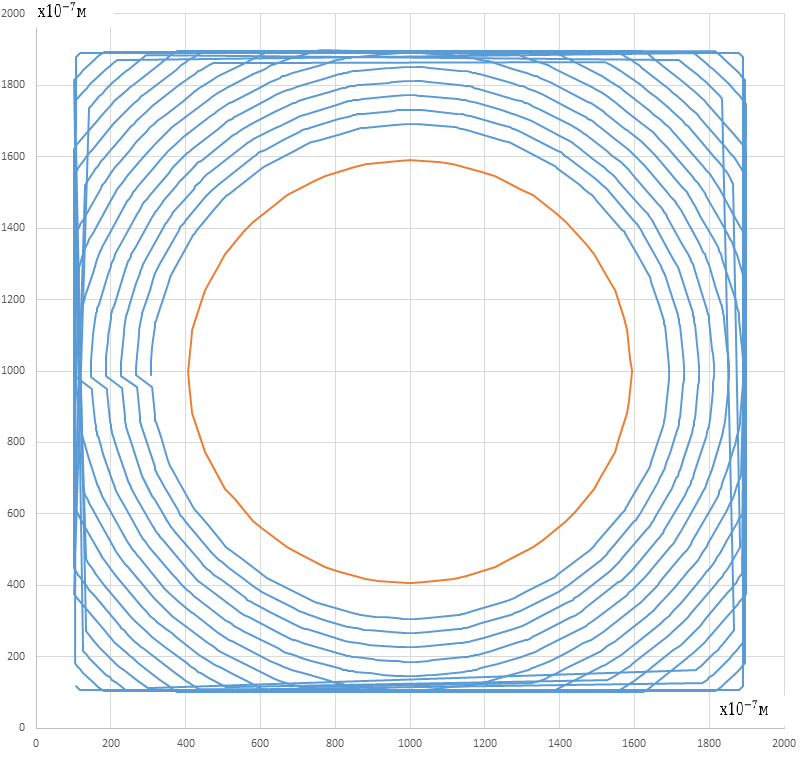

Рис. 21. Итоговые траектории для окружности.

       На рисунке видно, что переход между траекториями происходит слева.

Тестирование траекторий для 3D обработки

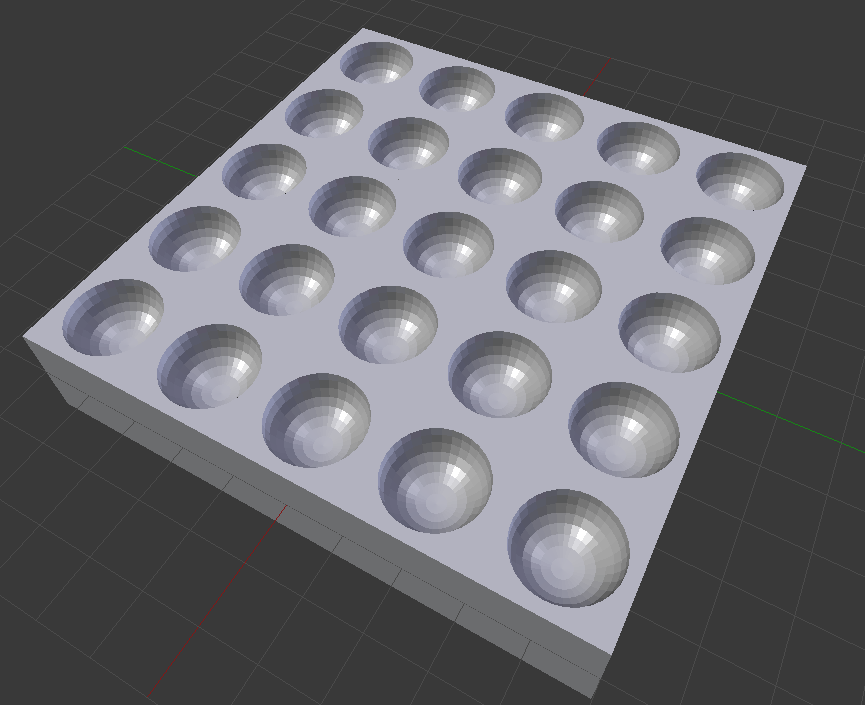

       Тестирование контурных траекторий для получения 3D структур производилось на пресс-форме для массива микролинз (рис. 22). Каждая микролинза имеет форму полусферы радиуса 90 мкм.

Рис. 22. Пресс-форма для массива микролинз.

       Так как объект состоит из повторяющихся структур, то построение траекторий производилось только для одной микролинзы, а далее смещая полученные траектории по X и Y был получен сам массив.

       На рисунке 23 представлен результат обработки по полученным контурным траекториям. Радиус пучка составлял 10 мкм, а перекрытие 80%.

       Также же для этой модели были построены траектории растровым походом.  Радиус пучка составлял 10 мкм, а перекрытие 80%. Результат обработки представлен на рисунке 24.

       Параметры обработки: мощность 2.5W, частота импульсов 50кГц, частота сканеров 20кГц, количество слоев 45, обрабатываемый материал - алюминий 988.

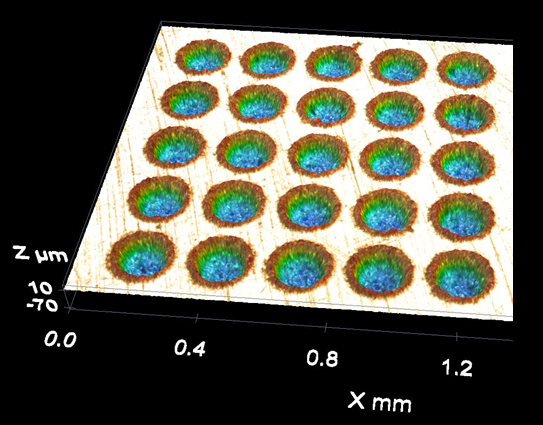

Рис. 23. Результат обработки по контурным траекториям.

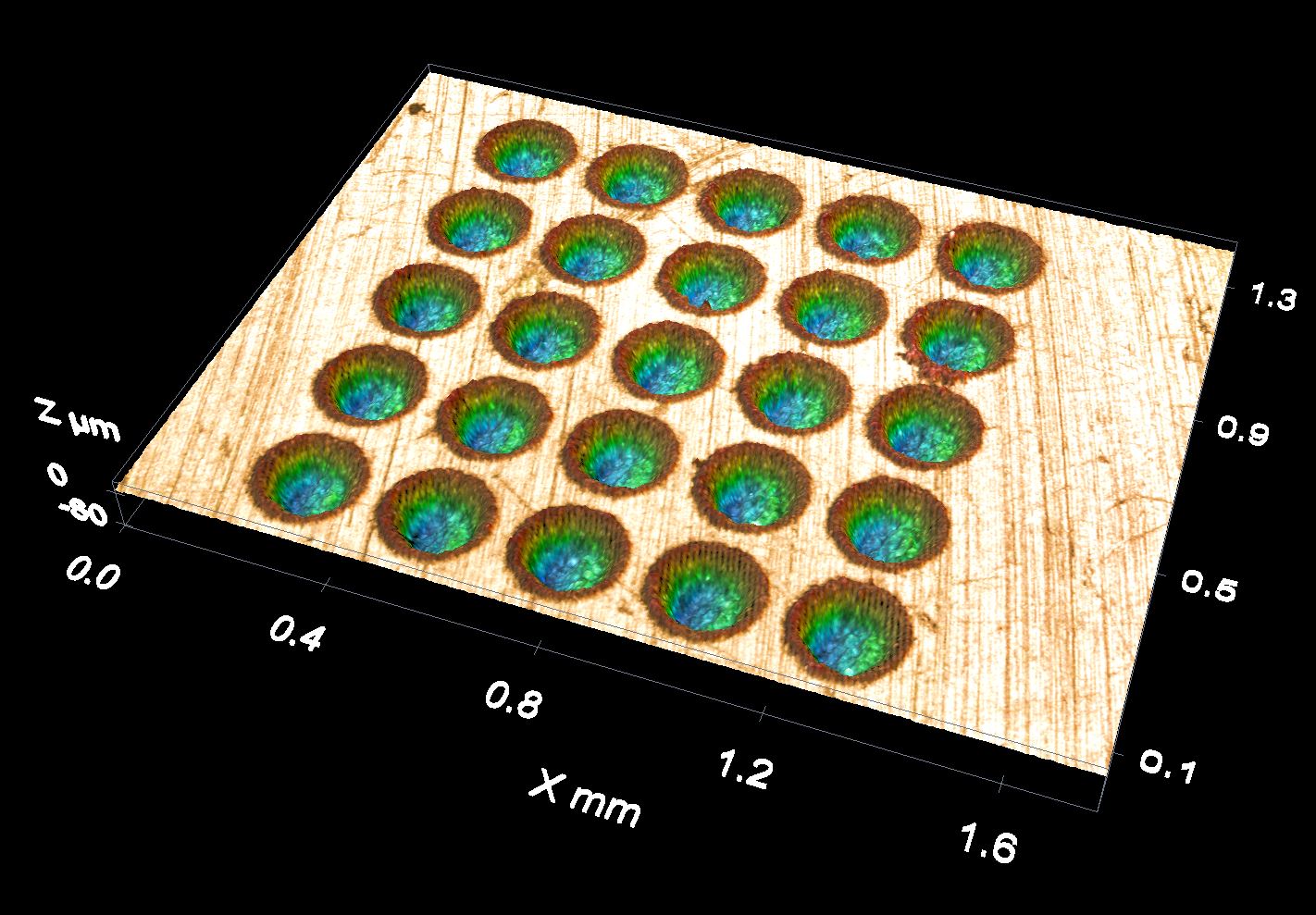

Рис. 24. Результат обработки по растровым траекториям.

       На рисунке 25 и 26 показаны профили пресс-форм микролинз, полученные при обработке по контурным и растровым траекториям соответственно. Пунктирной линией показан профиль заданной модели.

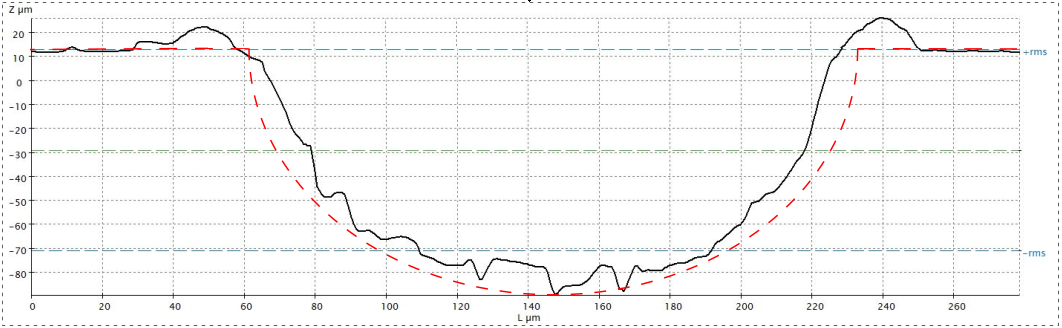

Рис. 25. Профиль пресс-формы микролинзы при контурном подходе.

       На рисунке 25 заметно хорошее соответствие модели с результатом эксперимента (максимальное отклонение меньше 10 мкм, наблюдается радиальная симметрия).

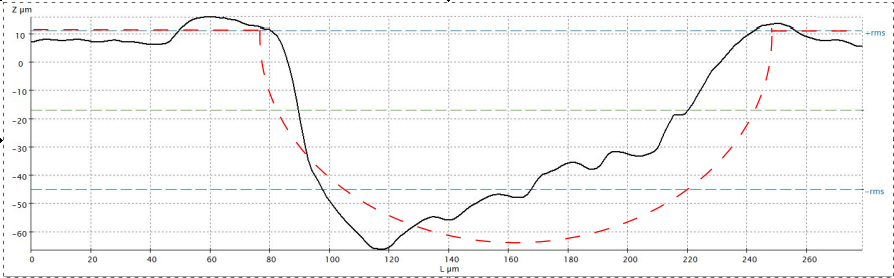

Рис. 26. Профиль пресс-формы микролинзы при растровом подходе.

       На рисунке 26 видно сильное различие между моделью и экспериментом (максимальное отклонение превышает 30 мкм, отсутствует симметрия исходной модели). Данный результат можно объяснить тем, что лазер не сразу выходит на стационарный режим.

       Данный эксперимент показывает, что применение контурного подхода построения траекторий при получении пресс-форм микролинз дает лучший результат, чем растровый.

Заключение

       В настоящей работе рассмотрена разработка и реализация алгоритма построения контурных траекторий перемещения лазерного пучка по заданной 3D модели. Разработанный алгоритм был частично реализован и встроен в программное решение MarkCAM. На данный момент алгоритм позволяет получать контурные траектории обработки для произвольных выпуклых 3D объектов. Результаты эксперимента при записи массива пресс-форм микролинз по контурным и растровым траекториям показал, что контурные траектории лучше подходят для решение этой задачи.

       В дальнейшем планируется полностью реализовать разработанный алгоритм.
