,                 (1.8)

где - ЭДС вторичной обмотки.

Номинальное падение напряжения рассчитывается по следующей формуле:

                                  (1.9)

При этом принимается, что в номинальном режиме коэффициент нагрузки , сдвиг фазы во вторичной цепи положителен, причем .

Номинальное падение напряжения %

ЭДС вторичной обмотки:

В

Рассчитаем вторичное напряжение для случая () :

%

Для остальных случаев результаты расчета сведем в таблицу.

Таблица 1.1 –  Зависимость изменения напряжения вторичной обмотки от нагрузки.

cos(f2)=0.8

b,

Du, %

f2>0

0.25

1.222

0.5

2.443

0.75

3.665

1

4.886

f2<0

0.25

-0.264

0.5

-0.528

0.75

-0.792

1

-1.056


Для расчета напряжения вторичной обмотки используем формулу:

                                         (1.10)

Учитывая, что вторичные обмотки соединены звездой, получим: (т. к. у трансформатора измеряется напряжение между фазами).

Таблица 1.2 – Зависимость выходного (линейного) напряжения трансформатора от нагрузки.

cos(f2)=0.8

b,

U2л, В

f2>0

0.25

543.927

0.5

537.2

0.75

530.473

1

523.746


Окончание таблицы 1.2

f2<0

0.25

552.107

0.5

553.561

0.75

555.015

1

556.468

КПД трансформатора рассчитывается по формуле:

НЕ нашли? Не то? Что вы ищете?

                         (1.11)

Ток холостого хода без особой погрешности можно вычислить, пренебрегая сопротивлением обмотки и учитывая только сопротивление ветви намагничивания (т. к. эти сопротивления в десятки раз отличаются):

                                 (1.12)

А

Мощность потерь холостого хода в одной обмотке:

                                                 (1.13)

Вт

Потери в трех фазных обмотках будут втрое больше:

                                          (1.14)

Вт

Мощность потерь короткого замыкания в одной обмотке:

                                         (1.15)

Потери в трех фазных обмотках будут втрое больше:

Вт

Рассчитаем КПД трансформатора для случая () :

Как видим, КПД трансформатора достаточно высок.

Поскольку - функция четная, то имеет смысл вычислять КПД только для одного характера нагрузки (индуктивного либо емкостного).

Для остальных случаев результат расчета КПД сведем в таблицу:

Таблица 1.3 – Зависимость КПД трансформатора от нагрузки.

cos(f2)=0.8

b,

U2л, В

f2>0

0.25

0.962

0.5

0.97

0.75

0.968

1

0.964

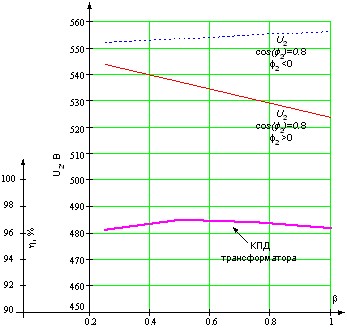

Рисунок 1.3 – Зависимость напряжения на выходе и КПД от коэффициента нагрузки.



РАСЧЕТ АСИНХРОННОГО ДВИГАТЕЛЯ В СИСТЕМЕ ЭЛЕКТРОПРИВОДА.

Задание:

По заданной нагрузочной диаграмме электропривода определить эквивалентную мощность и выбрать асинхронный двигатель с фазным ротором. Произвести проверку заданного двигателя на нагрев по методу средних потерь, а также проверку на перегрузочную способность при снижении напряжения в сети. Произвести расчет теплового режима выбранного двигателя по заданной нагрузочной диаграмме.

Определить сопротивление добавочного резистора, который необходимо включить в цепь ротора выбранного двигателя для снижения частоты вращения на заданную величину при номинальном моменте сопротивления. Построить естественную и реостатную механические характеристики выбранного двигателя.

Рассчитать сопротивления секций пускового реостата и потери электрической энергии при реостатном и прямом пуске.

Начертить и изучить схемы управления пуском и реверсом асинхронных двигателей.

Таблица 2.1 – Нагрузка двигателя по интервалам времени.

Мощность на ступенях нагрузки, кВт

13

6

10

5

0

Время работы двигателя на ступени, мин

7

14

10

13

6


Синхронная частота вращения двигателя об/мин.

Заданное снижение частоты вращения при номинальном моменте нагрузки

Предполагается, что на холостом ходу в пятом интервале времени двигатель включен в сеть и работает.

Нагрузочная диаграмма двигателя строится по данным таблицы. Она показана на рисунке 2.1.

Рисунок 2.1 – Нагрузочная диаграмма асинхронного двигателя.

2.1 Расчет эквивалентной мощности и выбор асинхронного двигателя.

Рассчитаем эквивалентную мощность двигателя:

                                                  (2.1)

Вт

По справочнику выбираем двигатель 4АК160М6У3, имеющий следующие параметры:

- синхронная частота вращения 1000 об/мин;

- номинальная мощность PH=10 кВт;

- номинальное скольжение SH=4,5%;

- КПД в номинальном режиме %;

- кратность максимального момента ;

- рабочее напряжение ротора В;
