Технический рисунок (стр. 3 )

Методические указания к заданию №20-21.

Размеры цилиндров можно задать самостоятельно или использовать предыдущие задания (Приложение Д). Сначала необходимо построить прямоугольные проекции пересекающихся цилиндров.

Построение прямоугольной изометрической проекции пересекающихся цилиндров необходимо начать с построения изометрии вертикального цилиндра и оси горизонтального цилиндра.

Для построения линии пересечения рекомендуется найти изометрические проекции точек этой линии при помощи их координат, взятых с комплексного чертежа.

Методические указания к заданию № 22.

При выполнении задания необходимо провести конструктивный анализ формы детали, выбрать главный вид, проанализировать целесообразность нанесения размеров. Грамотно расположить виды детали на формате листа с учетом масштаба, выполнить изображение. На ортогональных проекциях следует указать размеры предмета с соблюдением правил нанесения размеров.

Требования к оформлению практических заданий

Приведенные в методических указаниях практические задания рассчитаны на работу студентов в аудитории под руководством преподавателя, а также на самостоятельную работу.

Все графические работы должны быть выполнены в соответствии с проекционными, композиционными требованиями и требованиями к качеству выполнения работ.

К проекционным требованиям относятся требования к точности изображения видимых и невидимых линий объекта; полноте и точности соответствия аксонометрического изображения и ортогональных проекций объекта; соблюдению симметрии.

К композиционным требованиям относится обеспечение равновесного расположения всех элементов на листе. Элементы должны равномерно заполнять лист, не концентрируясь к центру листа, не прижимаясь к кромке или не сбиваясь в какую-либо сторону.

К качеству выполнения относятся требования к качеству выполнения линий, сопряжений, стрелочек, засечек, цифр, букв. Разница толщин всех видов линий должна быть четко различима на глаз; линии  одного вида должны иметь ровные края и одинаковую толщину; пересечения линий в углах и местах стыковки должны быть чистые, с ровными кромками и острыми углами; сопряжения должны быть без видимых утолщений, уступов и заметных переломов; линии построения сохраняются; цифры и буквы одного размера должны иметь равную высоту, с одинаковыми элементами, с хорошими сопряжениями и выполнены в одном стиле (стиль шрифта может быть любым).

Для правильного выполнения практических работ необходимо ознакомиться с ГОСТами Единой системы конструкторской документации (ЕСКД).

Все чертежи выполняются на чертежной бумаге (ГОСТ 2.301-68) соответствующего формата. Форма, содержание и размер граф основной надписи должны соответствовать ГОСТ 2.104-68. Для учебных целей основная надпись может быть упрощенной.

Толщину линий видимого контура на чертежах следует принять равной 0,6–0,8 мм, а для всех остальных линий – в соответствии с ГОСТ 2.303–68 ЕСКД. Обводку нужно начинать с кривых линий и только после них обводить прямые линии. Каждый чертеж должен сопровождаться необходимыми надписями, выполненными шрифтом по ГОСТ 2.304-68.

Основанием для суждения о размерах изделия и его частей служат только размерные числа, проставленные на чертеже, независимо от того, в каком масштабе выполнено изображение. Каждый размер наносят только один раз. Расстояние между размерными линиями, а также расстояние от размерной линии до контура, следует принимать 10 мм. Остальные требования нанесения размеров на чертежах должны соответствовать ГОСТ 2.307-68.

Все практические работы после оценки преподавателем упаковываются в папку (закрытую со всех сторон). На боковой стороне папки должна быть надпись: ОПГ, , гр. ХХХХ.

Оценка качества выполнения практических заданий

Текущий контроль над ходом выполнения практических заданий осуществляется в виде промежуточных просмотров с обсуждением и оценкой.

В конце семестра проводится общий просмотр, по результатам которого выставляется оценка.

Оценка «удовлетворительно» выставляется при несформированности некоторых практических умений при выполнении практических заданий, низком качестве выполнения заданий (не выполнены, либо оценены числом баллов, близким к минимальному), низком уровне мотивации учения.

Оценка «хорошо» выставляется при недостаточной сформированности некоторых практических умений, достаточном качестве выполнения практических заданий (ни одного из них не оценено минимальным числом баллов, некоторые виды заданий выполнены с ошибками), среднем уровне мотивации учения.

Оценка «отлично» выставляется при сформированности необходимых практических умений, высоком качестве  выполнения практических заданий (оценены числом баллов, близким к максимальному); высоком уровне мотивации учения.

Список рекомендуемой литературы

Основы инженерной графики [Электронный ресурс]: электронный учебник / , , ; под ред. ; StarForce. - М. : Кнорус, 2010. - 1 электрон. опт. диск (СD-ROM). Интерактивные курсы. Проектирование и черчение [Электронный ресурс] / Новый диск, Новая школа. - М., 2008. - 1 электрон. цифр. диск (CD-ROM) : + вкл. л.(4с.). - (Интерактивный курс.) Краткий курс начертательной геометрии : Учеб. для  техн. вузов. - 7-е изд.,стер. - М.: Высшая школа, 2010. - 135,[1]с. Сборник заданий по инженерной графике: Учеб. Пособие/, – 4-е изд., испр. – М.: Высш. шк., 2006. –264 с. Начертательная геометрия и черчение: учеб. для вузов / . - 3-е изд., перераб. и доп. - М.: Юрайт, 2011. - 470, [2]с.

Оглавление

Ведение.………………..……………………………………………………...2

Практические занятия……………………………………………………..2 Методические указании к выполнению практических заданий………..5 Требования к оформлению графических работ…………………………8 Оценка качества выполнения практических заданий…………………...9

Список рекомендуемой литературы………………………………………..10

Оглавление…………………………………………………………………...10

Приложения………………………………………………………………….11

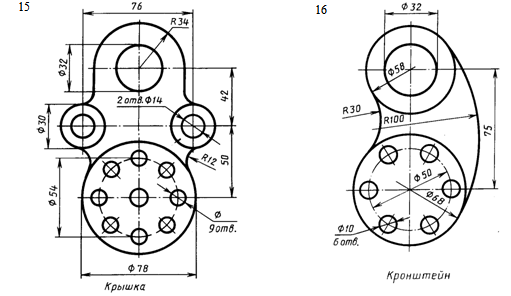

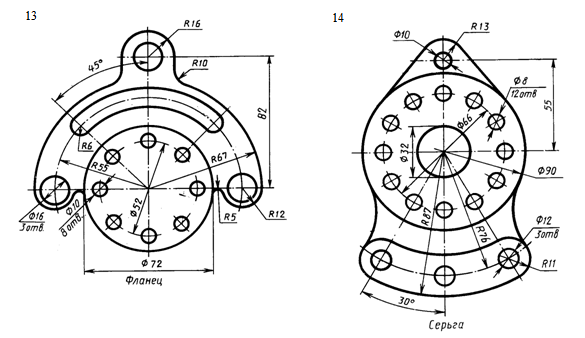

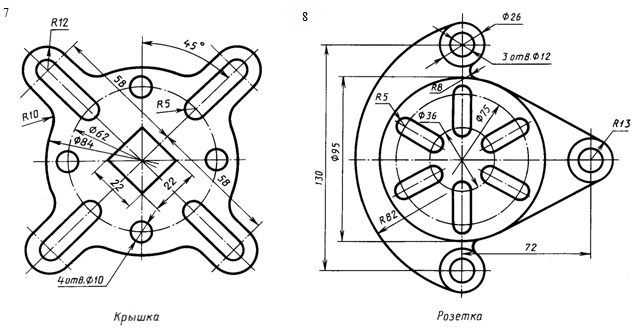

Приложение А

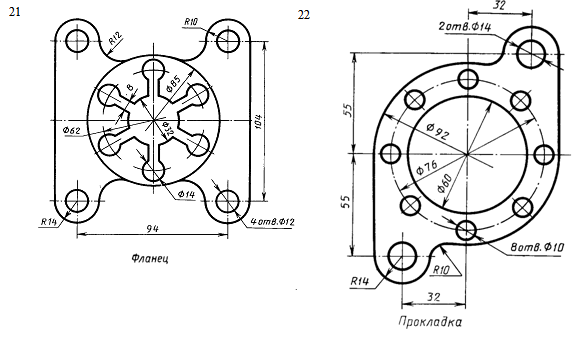

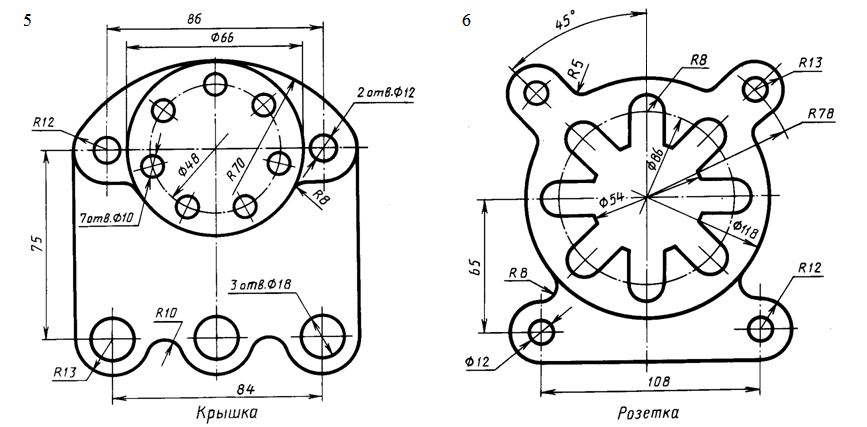

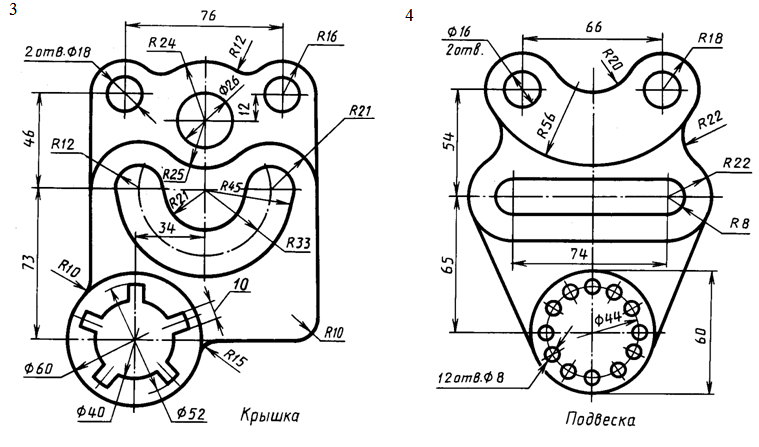

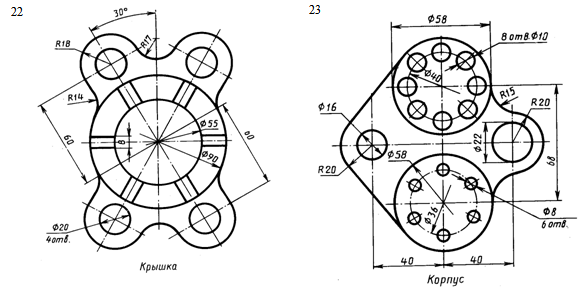

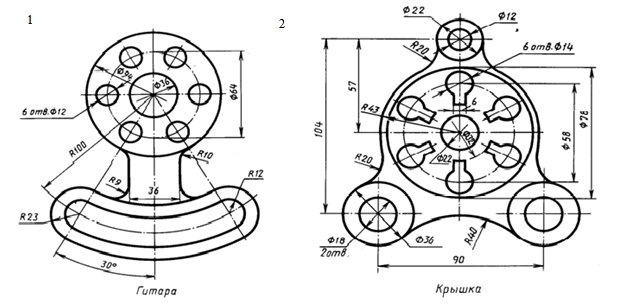

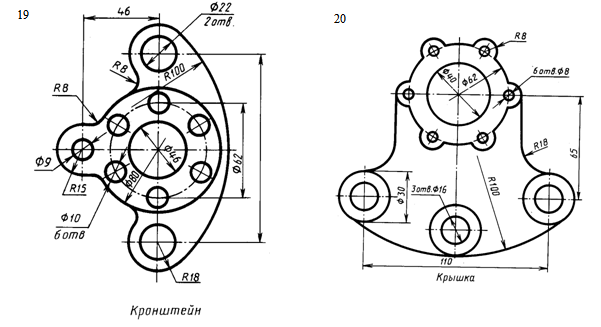

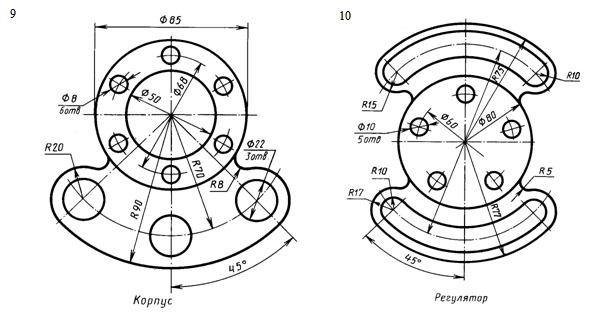

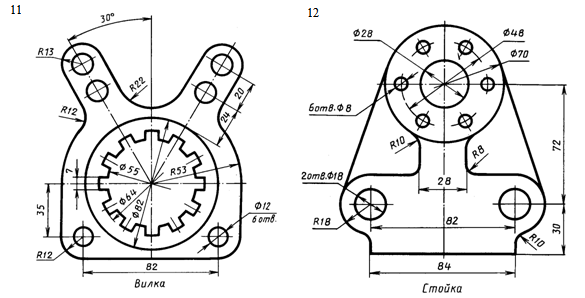

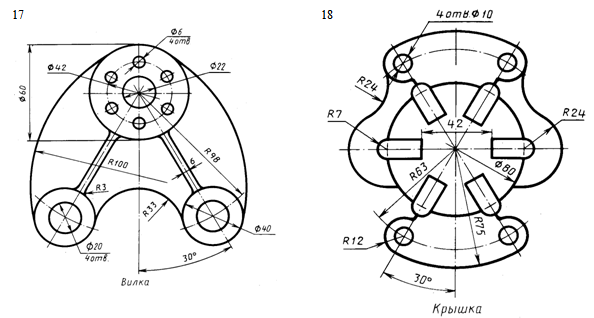

Изображение плоской детали с элементами сопряжения и деления окружности на равные части

(обязательное)

Продолжение приложения А

Продолжение приложения А

Окончание приложения А

Приложение Б

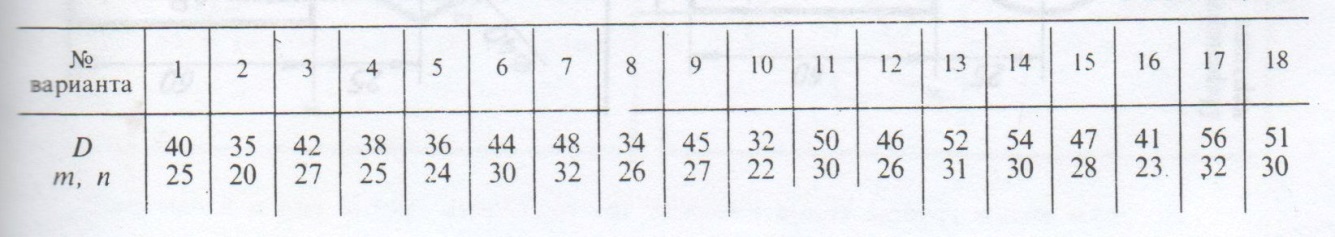

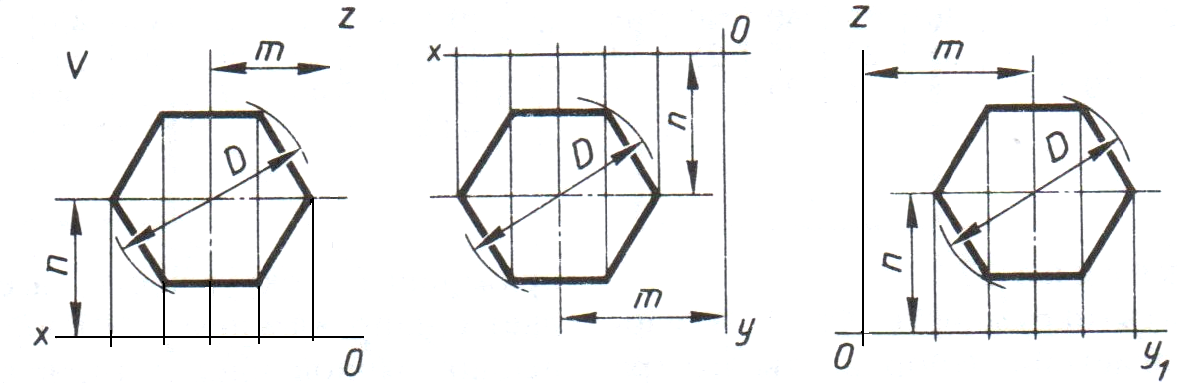

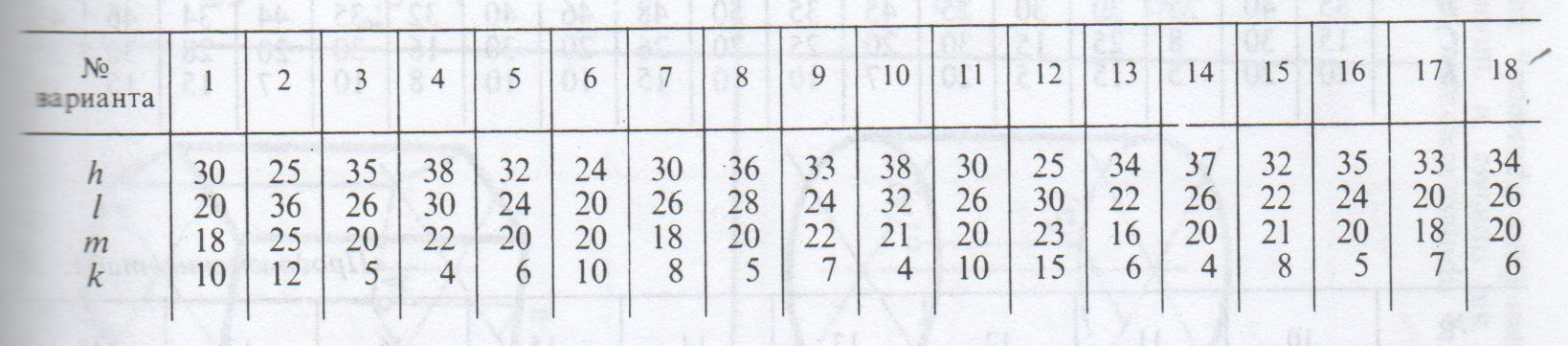

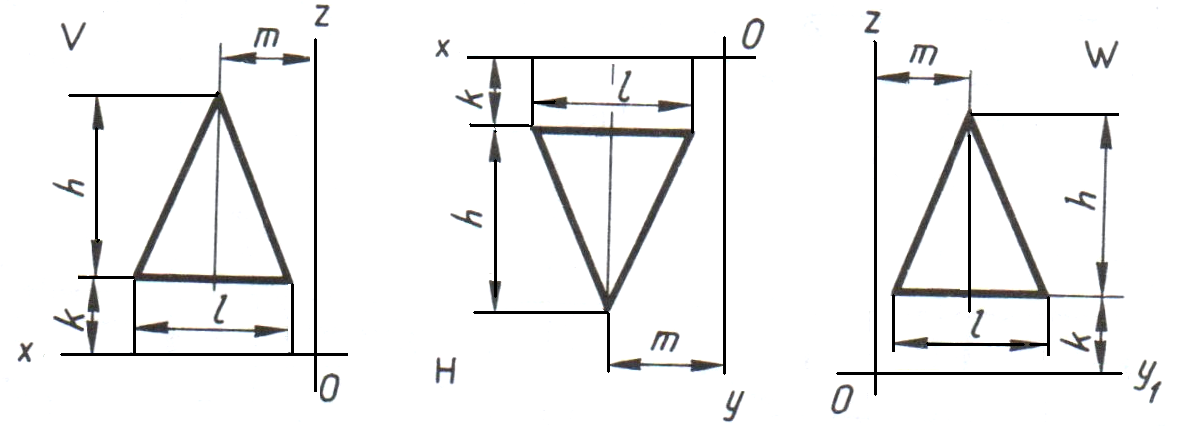

Изображение треугольника и шестиугольника

в плоскостях проекций V, H, W

(обязательное)

Приложение В

Геометрические тела. Призма.

(обязательное)

Приложение Г

Геометрические тела. Пирамида.

(обязательное)

Приложение Д

Геометрические тела. Цилиндр.

(обязательное)

Приложение Е

Геометрические тела. Конус.

(обязательное)

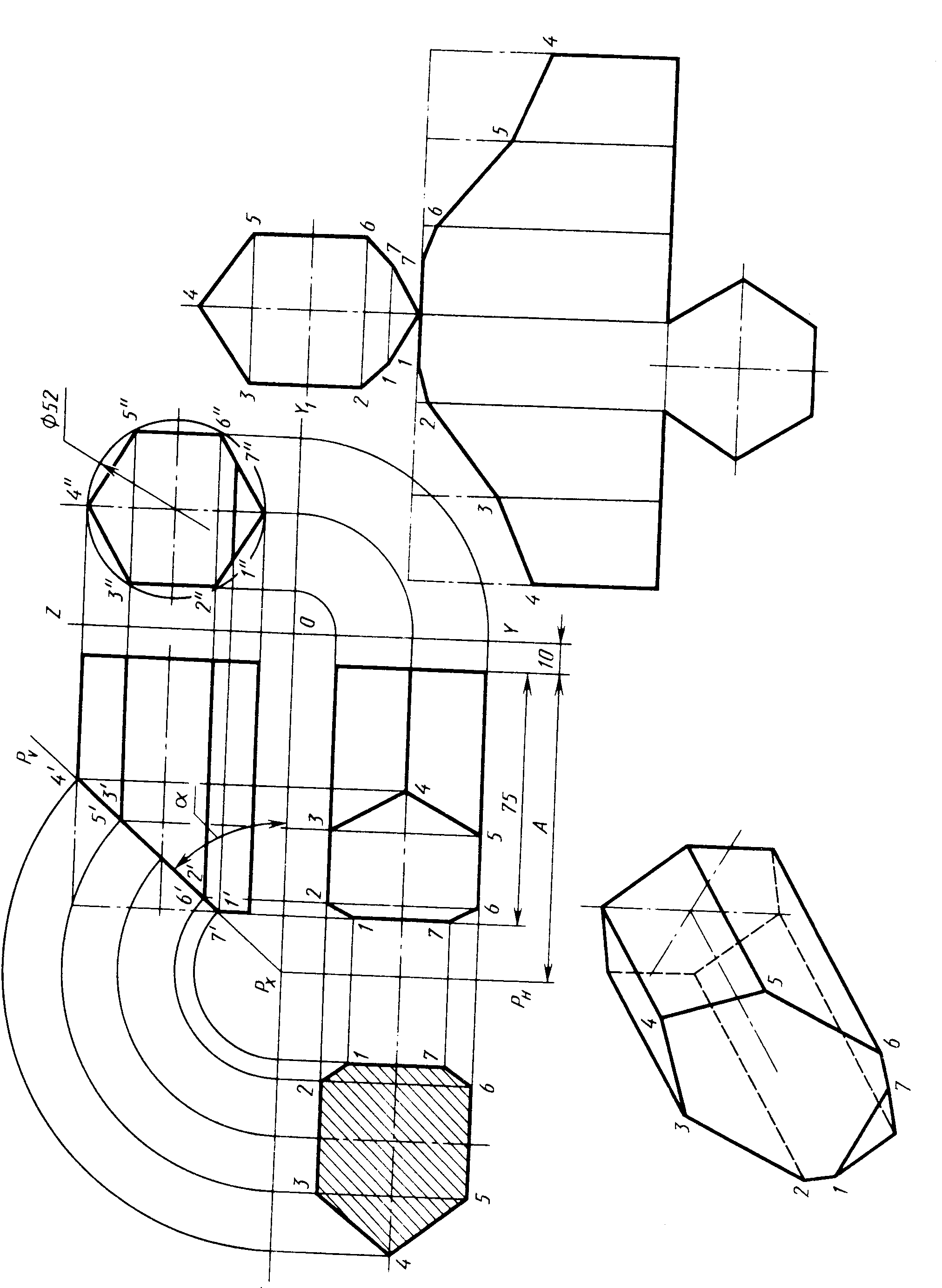

Приложение Ж

Построение призмы, усеченной плоскостью

(обязательное)

Вариант	1	2	3	4	5	6	7	8	9
б, град	45	60	40	30	35	50	48	45	35
A	90	90	90	90	90	90	75	75	75
Вариант	10	11	12	13	14	15	16	17	18
б, град	30	25	28	45	25	30	35	40	35
A	75	75	75	100	100	100	100	100	100

Приложение З

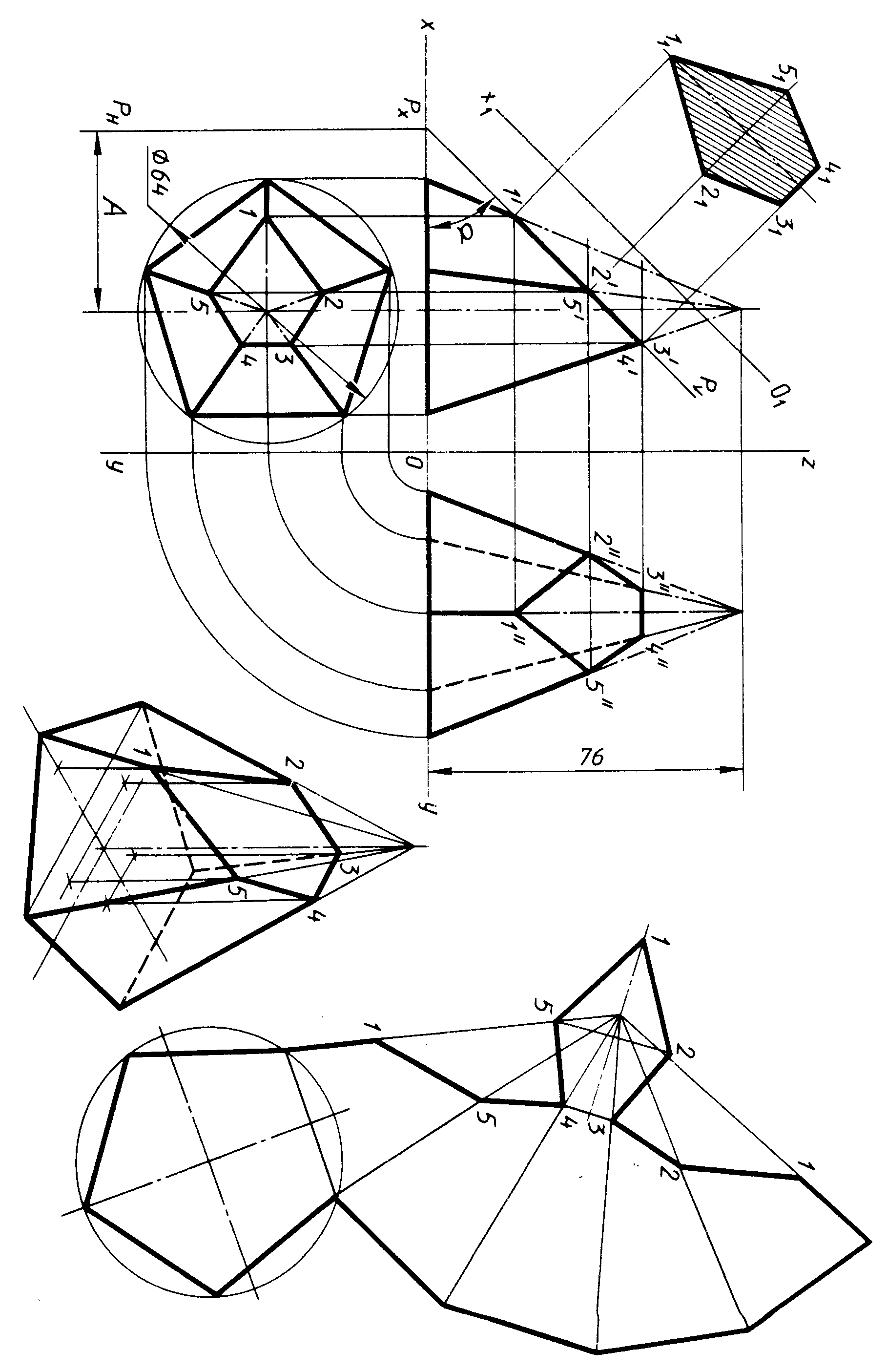

Построение пирамиды, усеченной плоскостью

(обязательное)

Вариант	1	2	3	4	5	6	7	8	9
б, град	45	55	20	25	25	45	35	55	30
A	44	40	42	45	50	47	40	38	46
Вариант	10	11	12	13	14	15	16	17	18
б, град	30	35	35	20	50	50	25	30	40
A	42	45	50	44	40	38	52	43	39

Приложение И

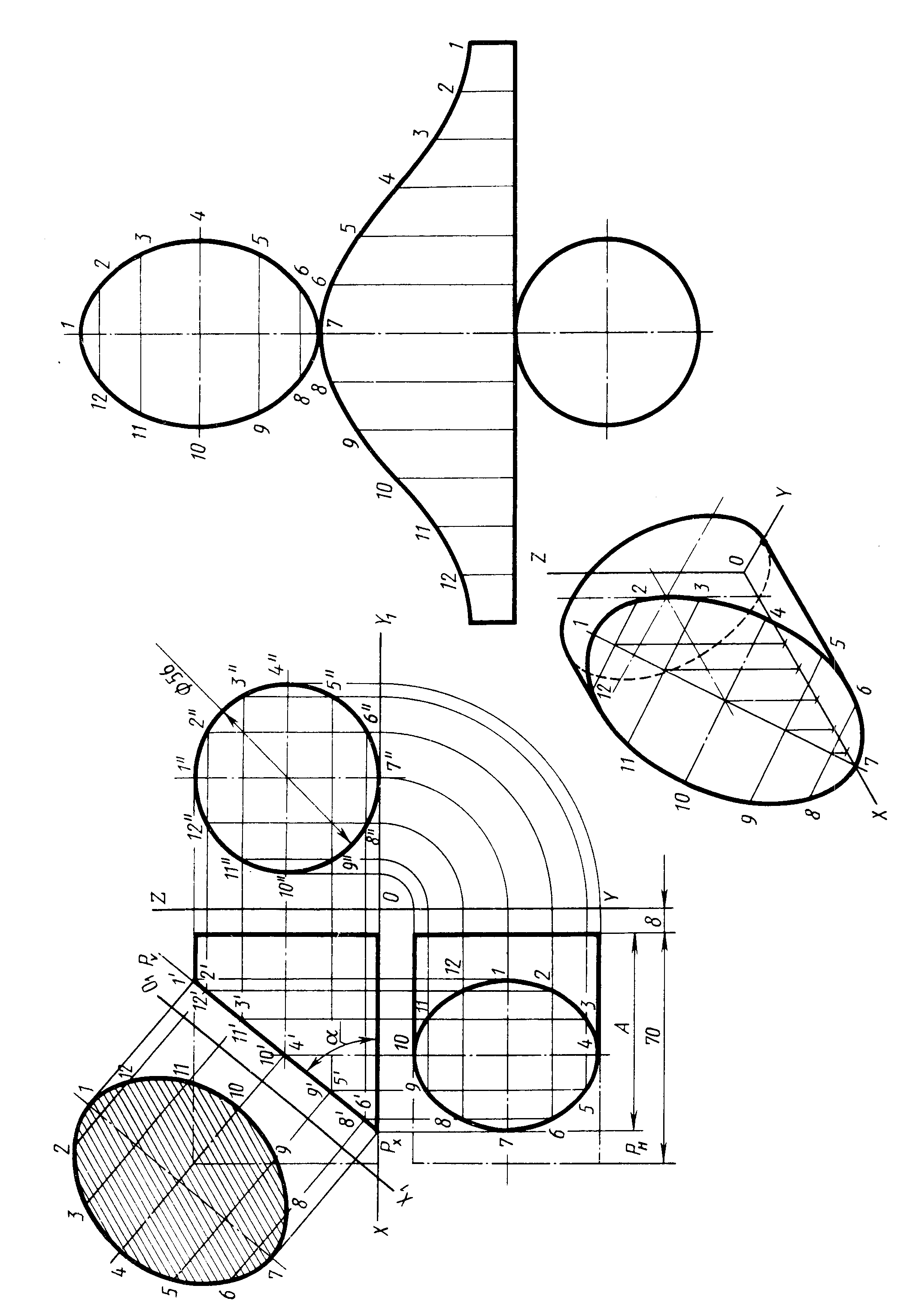

Построение цилиндра, усеченного плоскостью

(обязательное)

Вариант	1	2	3	4	5	6	7	8	9
б, град	50	45	40	35	30	20	45	40	35
А	60	60	60	60	60	60	80	80	80
Вариант	10	11	12	13	14	15	16	17	18
б, град	30	25	20	25	30	35	40	45	20
А	80	80	80	50	50	50	50	50	50

Прило

Приложение К

Построение конуса, усеченного плоскостью

(обязательное)

Вариант	1	2	3	4	5	6	7	8	9
б, град	30	45	45	40	35	55	45	40	25
A	63	50	45	55	60	40	55	60	63
Вариант	10	11	12	13	14	15	16	17	18
б, град	45	55	60	40	63	50	40	45	60
A	30	35	40	58	35	35	50	25	45

Приложение Л

Взаимное пересечение поверхностей геометрических тел

(обязательное)

Варианты 1-9



Вариант	1	2	3	4	5	6	7	8	9
A	90	80	100	70	88	105	110	86	92
Б	80	92	110	86	105	110	90	92	100
С	60	70	82	65	78	82	68	70	76

И

Варианты 10-18

Вариант	10	11	12	13	14	15	16	17	18
A	90	80	100	70	88	105	110	86	92
Б	80	92	110	86	105	110	90	92	100
С	60	70	82	65	78	82	68	70	76

З

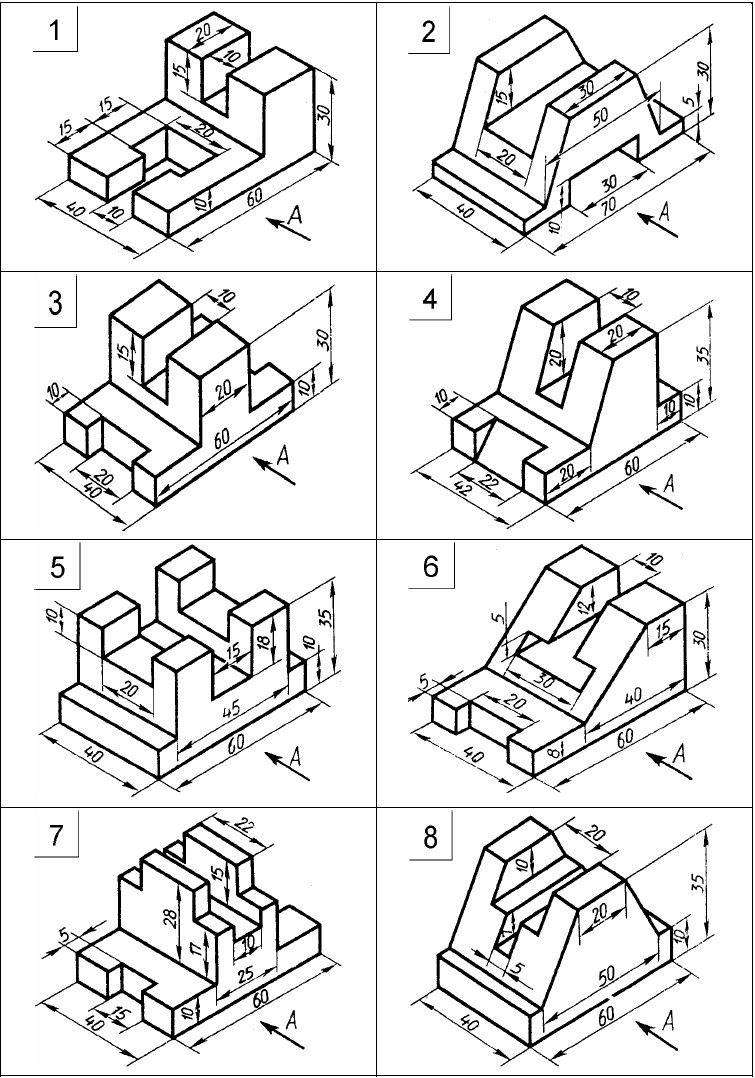

Приложение М

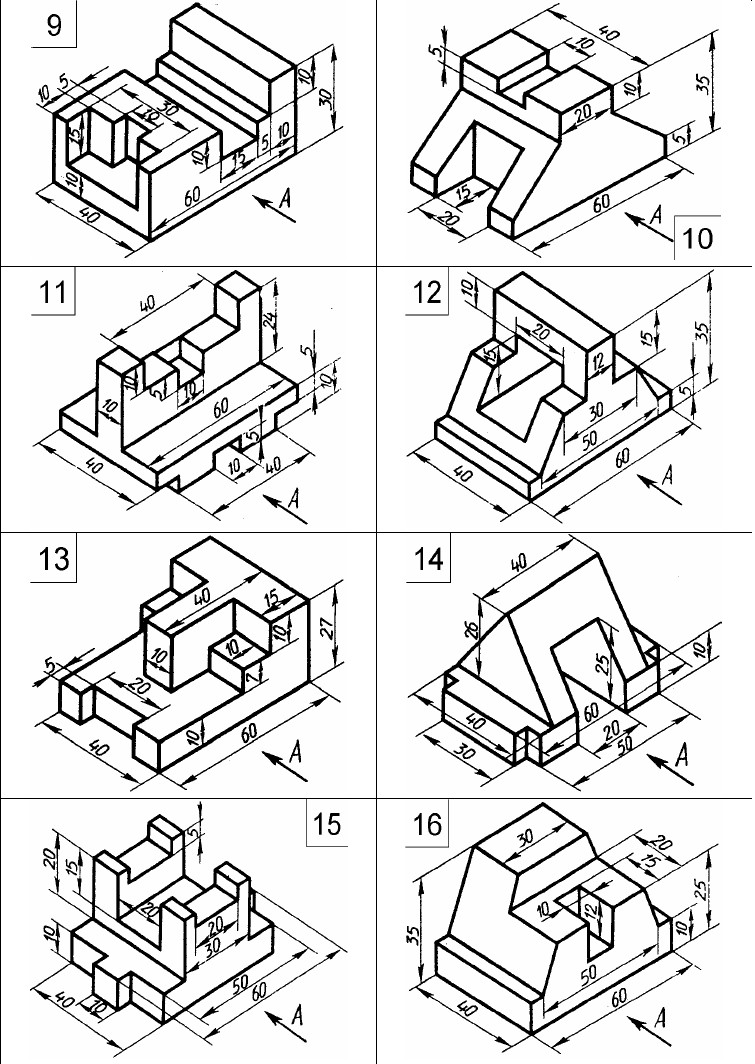

Изображение детали

(обязательное)

Продолжение приложения М

Окончание приложения М
