Задачи на контрольную работу по дисциплине: «Гидравлика и гидропневмопривод» (стр. 3 )

Задача 4с.3. Определить  скорость движения поршня, если на него действует сила давления Р, диаметр отверстия в поршне d, толщина поршня а, диаметр поршня D, жидкость с плотностью с. Трением поршня о цилиндр и давлением жидкости над поршнем пренебречь.

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
Р, кН	1	1,5	2	4	1	0,5	5	2,5	4	3,5
D, мм	100	50	150	100	80	200	200	50	150	80
d, мм	2	1	5	5	4	5	4	1	2	2
а	8	4	12	10	12	15	10	5	8	10
с, кг/м3	900	850	870	1000	900	850	1000	900	850	870

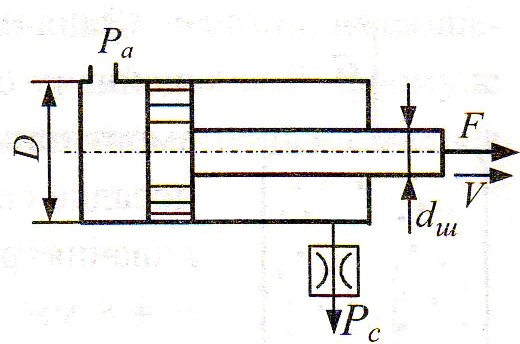

Задача 4с.4. Определить диаметр отверстия дросселя, установленного на сливе из гидроцилиндра, при условии движения штока цилиндра под действием внешней нагрузки F со скоростью V. Диаметры: штока dш, цилиндра, коэффициент расхода дросселя м = 0,65, плотность жидкости с, избыточное давление на сливе рс.

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
F, кН	60	90	120	80	60	120	90	80	100	120
D, мм	60	50	80	50	80	50	80	60	50	80
dш, мм	30	25	40	25	40	25	40	30	25	40
с, кг/м3	900	870	850	830	900	830	870	850	900	850
рс, МПа	0,1	0,2	0,3	0,15	0,3	0,15	0,2	0,3	0,2	0,1
V, мм/с	100	80	200	100	100	150	200	100	100	200

Задача 4с.5.  Правая и левая полости цилиндра гидротормоза, имеющего диаметр поршня D и диаметр штока dш, сообщаются между собой через дроссель с площадью проходного сечения Sдр и коэффициентом расхода µ= 0,65. Определить время, за которое поршень переместится на величину хода l под действием силы F, плотность жидкости с = 900 кг/м3.

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
F, кН	3	5	10	15	12	7	4	10	6	9
D, мм	80	100	120	140	120	100	80	140	100	120
dш, мм	40	50	60	60	60	50	40	60	60	60
Sдр, мм2	8	10	12	20	15	12	10	18	12	20
l, мм/с	120	200	300	350	320	250	150	320	300	350

4. Гидравлический расчет трубопроводов

Задача 5с.1. Жидкость подается в открытый верхний бак по вертикальной трубе длиной L и диаметром d за счет давления воздуха в нижнем замкнутом резервуаре. Определить давление воздуха р, при котором расход будет равен Q. Принять коэффициенты сопротивления: вентиля жв, = 8,0; входа в трубу жвх = 5,0; выхода в бак жвых = 1,0. Эквивалентная шероховатость стенок трубы Δэ = 0,2 мм.

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
Ж	В	Б	М	К	В	Б	К	М	В	Г
Q, л/с	7,5	8	6	2,5	10	0,8	1,5	8	4	6
L, м	8	6	12	8	10	10	6	8	6	15
d, мм	70	70	60	40	80	20	30	70	50	60

Обозначения: Б – бензин; В – вода; Г – глицерин; Ж – жидкость; К – керосин; М – масло трансформаторное.

Задача 5с.2. Определить абсолютное давление жидкости перед входом в центробежный насос при подаче Q и высоте всасывания h. Всасывающую трубу, длина которой  l, диаметр d, считать гидравлически гладкой. Учесть сопротивление приемного клапана с фильтрующей сеткой жф = 3. Вязкость жидкости н = 0,006 Ст, ее плотность с = 750 кг/м3. Скоростным напором при входе в насос пренебречь. Атмосферное давление соответствует 750 мм. рт. ст. (Рис. к задаче 5.5)

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
Q, л/с	0,2	0,3	0,4	0,6	1	3	5	6,7	9	12
h, м	0,7	0,8	1	1	0,6	2	1	0,8	1,2	1
l, м	6	6,5	7	8	7,6	6,4	5	4,5	2,2	2,5
d, мм	10	15	32	20	15	22	40	50	40	60

Задача 5с.3. Определить минимально возможный диаметр всасывающего трубопровода, если подача насоса Q; высота всасывания h; длина трубопровода l; шероховатость трубы Д; коэффициент сопротивления входного фильтра оф ; максимально допустимый вакуум перед входом в насос рвак ; вязкость рабочей жидкости н = 0,01 Ст; плотность с = 1000 кг/м3 (Рис. к зад.5.5).

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
Q, л/с	0,2	1,5	0,5	3,5	1	2	3	2,5	0,5	1,2
h, м	1,5	2	0,8	3	2,5	1,8	1	1,5	3	2,3
l, м	2	3	5	7	3	4,2	2,5	5,5	4	3,5
Д, мм	0,1	0,05	0,15	0,1	0,08	0,05	0,07	0,1	0,08	0,12
оф	3	10	5	3	5	8	3	5	10	3
рвак, МПа	0,05	0,1	0,02	0,1	0,08	0,05	0,03	0,1	0,08	0,05
