Методическое пособие Эксплуатация сосудов, работающих под давлением Профессиональный модуль ПМ. 03 Предупреждение и устранение возникающих производственных инцидентов. МДК 03.01. Промышленная безопасность (стр. 8 )

2. СВЕДЕНИЯ ОБ ОСНОВНЫХ ЧАСТЯХ СОСУДА

Наименование частей сосуда (обечайка, днище, решетка, трубы, рубашка)	Количество, шт.	Размеры, мм	Основной металл	Данные о сварке(пайке)
Диаметр(внутренний или наружный)	Толщина стенки	Длина (высота)	Марка	ГОСТ (ТУ)	Способ выполнения соединения (сварка, пайка)	Вид сварки (пайки)	Электроды, сварочная проволока, припой (тип, марка, ГОСТ или ТУ)

3. ДАННЫЕ О ШТУЦЕРАХ, ФЛАНЦАХ, КРЫШКАХ И КРЕПЕЖНЫХ ИЗДЕЛИЯХ

Наименование	Количество, шт.	Размеры (мм) или номер по спецификации	Материал
марка	ГОСТ(ТУ)

4. ДАННЫЕ
О ПРЕДОХРАНИТЕЛЬНЫХ УСТРОЙСТВАХ, ОСНОВНОЙ АРМАТУРЕ, КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ, ПРИБОРАХ БЕЗОПАСНОСТИ

Наименование	Количество, шт.	Местоустановки	Условный проход, мм	Условное давление, МПа (гкс/см2)	Материал корпуса
марка	ГОСТ (ТУ)

5. ДАННЫЕ ОБ ОСНОВНЫХ МАТЕРИАЛАХ,
ПРИМЕНЯЕМЫХ ПРИ ИЗГОТОВЛЕНИИ СОСУДА

Наименование элемента

Материал

Данные механических испытаний по сертификату или протоколу заводских испытаний

Дополнительные данные (ультразвуковой контроль, испытания на твердость, состояние исходной термообработкии др.)

Химический состав по сертификату или протоколу заводских исследований

Марка

Стандарт (ТУ)

Номер плавки (партии)

Номер и дата сертификата (протокола)

При Т = 20 град. С

При Т < 0 град. С

C

Mn

Si

Cr

Ni

Mo

Cu

Ti

V

S

P

Прочие элементы

Предел текучести Re, МПА (кгс/см 2)

Временное сопротивление (предел прочности) Rm, МПА (кгс/см 2)

Относительное удлинение А5, %

Относительное сужение, пси, %

Ударная вязкость

Ударная вязкость, Дж/см 2 (кгс. м/см 2)

Температура, град. С

Тип образца

До старения, Дж/см 2 (кгс. м/см 2)

После старения, Дж/см 2 (кгс. м/см 2)

Тип образца

6. КАРТА ИЗМЕРЕНИЙ КОРПУСА СОСУДА

Наименование элемента	Номер эскиза	Номер сечения	Диаметр, мм	Овальность, %	Отклонение от прямолинейности, мм	Смещение кромок сварных стыковых соединений, мм
Номинальный наружный или внутренний	Отклонение	допускаемая	измеренная	продольных	кольцевых
допускаемое	измеренное	допускаемое	измеренное	допускаемое	измеренное

7. РЕЗУЛЬТАТЫ ИСПЫТАНИЙ И ИССЛЕДОВАНИЙ СВАРНЫХ СОЕДИНЕНИЙ

Наименование элемента и номер чертежа (эскиза) с указанием соединения, для которогоизготовлялись контрольныесоединения	Документ о проведении испытаний (номер и дата)	Механические испытания	Металлографические исследования	Клеймо сварщика
Сварное соединение	Металл шва	Зона термического влияния (околошовная зона)	Оценка	Номер и дата документа макро или микроисследования	Оценка
Временное сопротивление Rm, (кгс/см 2)	Ударная вязкость	Диаметр правки и угол изгиба	Временное сопротивление Rm,(кгс/см 2)	Относительное удлинение А5, %	Твердость НВ	Ударная вязкость	Твердость НВ
Величина, Дж/см 2 (кгс. м/см 2)	Температура, град. С	Тип образца	Величина, Дж/см 2 (кгс. м/см 2)	Температура, град. С	Тип образца

8. ДАННЫЕ О НЕРАЗРУШАЮЩЕМ КОНТРОЛЕ СВАРНЫХ СОЕДИНЕНИЙ

Обозначение сварного шва

Номер и дата документа о проведении контроля

Метод контроля

Объем контроля, %

Описание дефектов

Оценка

9. ДАННЫЕ О ДРУГИХ ИСПЫТАНИЯХ И ИССЛЕДОВАНИЯХ

10. ДАННЫЕ О ТЕРМООБРАБОТКЕ

Наименование элемента	Номер и дата документа	Вид термообработки	Температура термообработки, град. С	Скорость, град. С/ч	Продолжительность выдержки, ч	Способ охлаждения
нагрева	охлаждения

11. ДАННЫЕ О ГИДРАВЛИЧЕСКОМ (ПНЕВМАТИЧЕСКОМ) ИСПЫТАНИИ

Сосуд успешно прошел следующие испытания:

Вид и условия испытания	Испытываемая часть сосуда
Гидравлическое испытание	Пробное давление, МПа(кгс/см 2)
Испытательная среда
Температура испытательной среды, град. С
Продолжительность выдержки, ч (мин.)
Пневматическое испытание	Пробное давление, МПа (кгс/см 2)
Продолжительность выдержки, ч (мин.)
Положение сосуда при испытании <*>	горизонтальное	вертикальное

12. ЗАКЛЮЧЕНИЕ

Сосуд изготовлен в полном соответствии с Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением, и техническими условиями

_______________________________________________________________
(наименование, обозначение и дата утверждения документа)

Сосуд подвергнут наружному и внутреннему осмотру и гидравлическому (пневматическому) испытанию пробным давлением согласно разделу 11 настоящего паспорта.

Сосуд признан годным для работы с указанными в настоящем паспорте параметрами.

Главный инженер _________________
(подпись)
________________________________
(расшифровка подписи)
М. П.

Начальник ОТК _________________
(подпись)
_______________________
(расшифровка подписи)
"__" ____________________ 20 г.

13. СВЕДЕНИЯ О МЕСТОНАХОЖДЕНИИ СОСУДА

Наименование предприятия-владельца

Местонахождение сосуда

Дата установки

14. ОТВЕТСТВЕННЫЕ ЗА ИСПРАВНОЕ СОСТОЯНИЕ И БЕЗОПАСНОЕ ДЕЙСТВИЕ СОСУДА

Номер и дата приказа о назначении

Должность, фамилия, имя, отчество ответственного

Подпись

15. СВЕДЕНИЯ ОБ УСТАНОВЛЕННОЙ АРМАТУРЕ

Дата

Наименование

Количество, шт.

Условныйпроход, мм

Условноедавление, МПа (кгс/см 2)

Материал (марка, ГОСТ или ТУ)

Место установки

Подпись ответственного лица за исправное со стояние и безопасное действие сосуда

16. ДРУГИЕ ДАННЫЕ ОБ УСТАНОВКЕ СОСУДА

а) коррозионность среды ______________________________________
б) противокоррозионное покрытие ______________________________
в) тепловая изоляция _________________________________________
г) футеровка _________________________________________________
д) схема подключения сосуда в установку (линию) ______________

17. СВЕДЕНИЯ О ЗАМЕНЕ И РЕМОНТЕ ОСНОВНЫХ ЭЛЕМЕНТОВ СОСУДА И АРМАТУРЫ

Освидетельствование	Разрешенное давление, МПа (кгс/см 2)	Срок следующего освидетельствования
Дата	Результаты

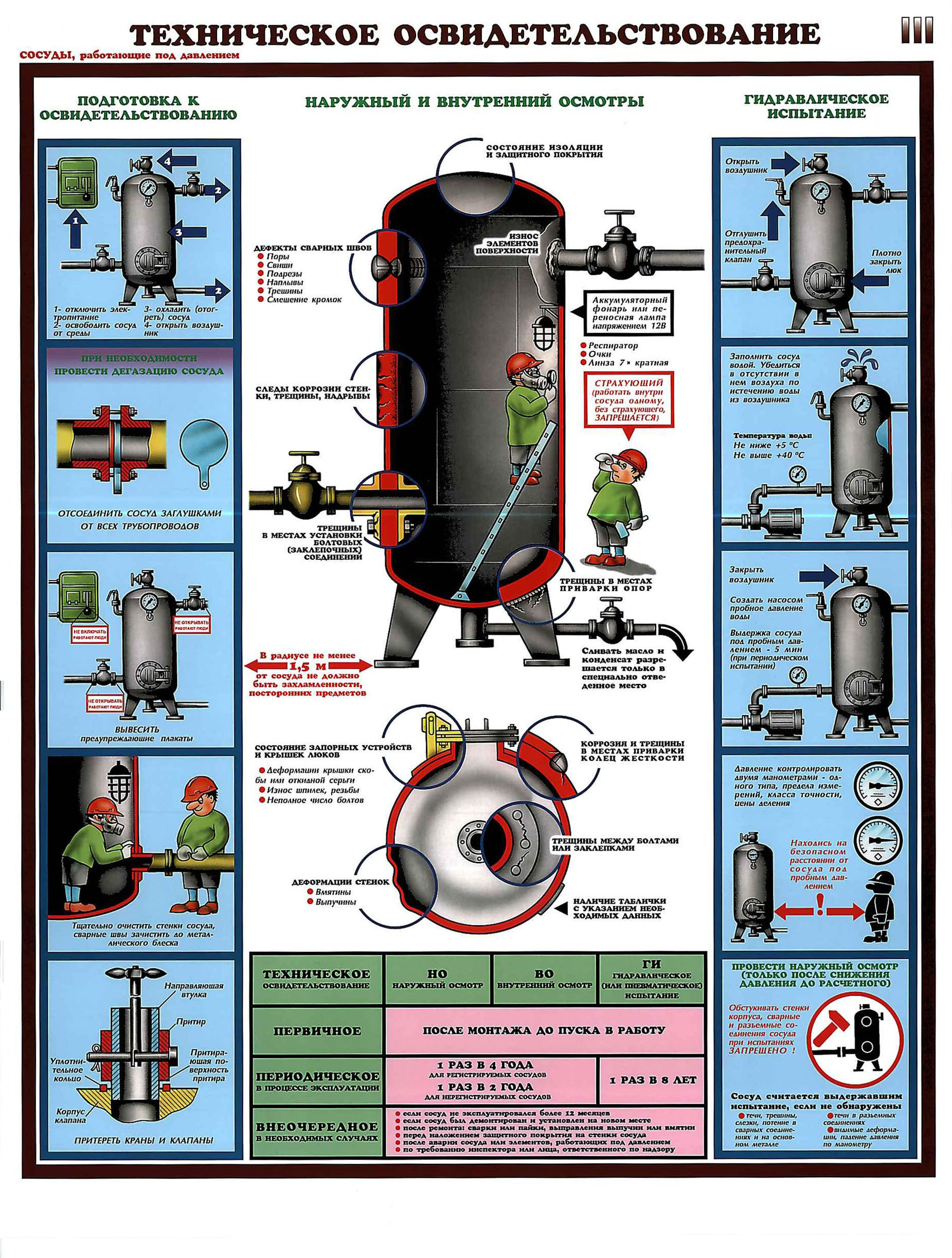

18. ЗАПИСЬ РЕЗУЛЬТАТОВ ОСВИДЕТЕЛЬСТВОВАНИЯ

Дата

Сведения о замене и ремонте

Подпись ответственного лица, проводившего работы

19. РЕГИСТРАЦИЯ СОСУДА

Сосуд зарегистрирован за N _______________________________________

в ________________________________________________________________
(регистрирующий орган)

В паспорте пронумеровано и прошнуровано _________ страниц и ______ чертежей.

___________________________(должность представителя
регистрирующего органа)
____________________
(подпись)
_________________
(Ф. И.О.)
М. П.
"__" _____________ 20 г.

Приложение

Приложение

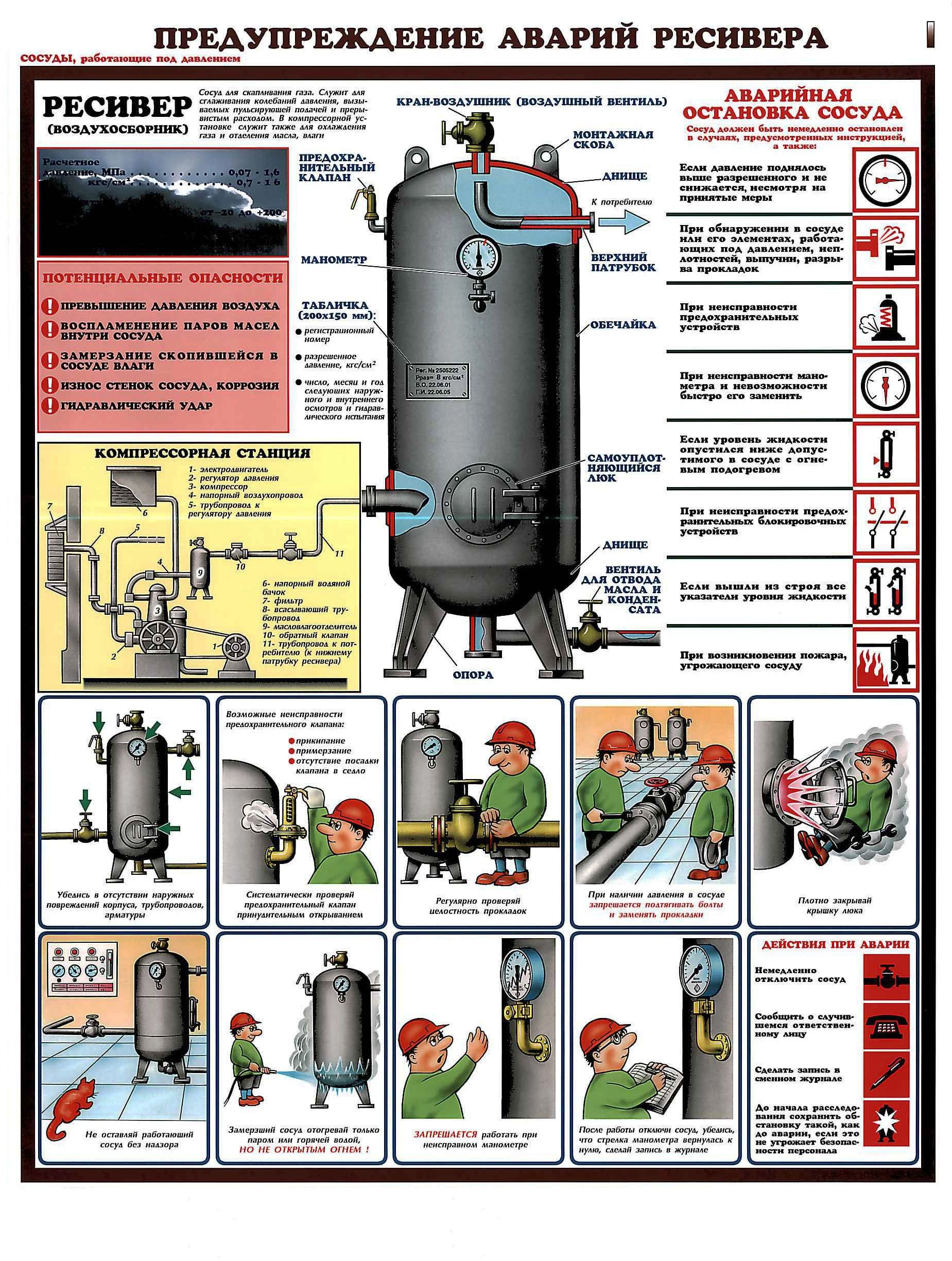

ПЕРЕЧЕНЬ ВОПРОСОВ

для проверки знаний по безопасному обслуживанию сосудов,

работающих под давлением

(разработаны в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ - 03-576-03)

В каких сферах деятельности устанавливают требования «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»? На какие сосуды распространяются «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»? На какие сосуды не распространяются «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»? Куда ставиться штамп о регистрации сосуда? В каких случаях сосуд должен быть перерегистрирован в органах Ростехнадзора? Чем оснащаются сосуды для управления работой и обеспечения безопасных условий эксплуатации? Где устанавливается запорная и запорно-регулирующая арматура? Какую маркировку имеет арматура? Где устанавливается обратный клапан? Где устанавливается манометр? Как выбираются манометры по классу точности? Как выбираются манометры по шкале измерения? Как выбираются манометры по диаметру корпуса? Что указывает красная стрелка на шкале манометра? Для чего между манометром и сосудом устанавливается трёхходовой кран или заменяющее его устройство? В каких случаях манометр не допускается к применению? Сроки проверки исправности манометров. Назовите основные виды предохранительных устройств. Что должна предусматривать конструкция пружинного клапана? В каких случаях необязательна установка на сосуде предохранительного клапана и манометра? Что должен иметь сосуд, рассчитанный на давление меньше давления питающего его источника? Разрешается ли установка запорной арматуры между сосудом и предохранительным клапаном? Организация безопасного сброса с предохранительных клапанов. Чем регламентируется порядок и сроки проверки исправности действия предохранительных клапанов? Чем оснащаются сосуды, имеющие границу раздела сред? Что должно обеспечиваться при необходимости установки на сосуде нескольких указателей уровня жидкости по высоте? Чем снабжаются указатели уровня жидкости? Где должны устанавливаться сосуды, работающие под давлением? Где не разрешается установка сосудов, регистрируемых в органах Ростехнадзора? Какие возможности должна исключить и обеспечить установка сосудов? Когда сосуд подвергается техническому освидетельствованию? Кем проводиться техническое освидетельствование сосудов, регистрируемых в органах Ростехнадзора? Для чего проводятся наружный, внутренний осмотры и гидравлическое испытание? Порядок подготовки сосуда к техническому освидетельствованию? Когда сосуд считается выдержавшим гидравлическое испытание? По какому манометру должно контролироваться давление на сосудах при гидравлических испытаниях? Требования к воде, применяемой для гидравлического испытания. Когда сосуд считается выдержавшим гидравлическое испытание? В каких случаях проводиться внеочередное техническое освидетельствование сосудов? Кокой формат и содержание надписи должно быть на табличке сосуда, после выдачи разрешения на его эксплуатацию? На каком основании сосуд может быть включен в работу? Порядок допуска персонала для обслуживания сосудов, работающих под давлением. Порядок проведения периодической и внеочередной проверки знаний персонала, обслуживающего сосуды, работающие под давлением. Как оформляется допуск персонала к самостоятельному обслуживания сосудов? В каких случаях сосуд должен быть немедленно (аварийно) остановлен? Где регламентируется порядок остановки и фиксируется аварийная остановка? Основные требования при подготовке и проведения ремонта сосудов, работающих под давлением. На кого распространяется обязательность исполнения «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением»? Каков порядок расследования аварий и несчастных случаев, связанных с эксплуатацией сосудов? Что должна обеспечивать конструкция сосуда? Какие основные сведения указываются в паспорте сосуда? Для чего сосуды снабжаются люками и лючками? В каких случаях сосуды должны иметь люки и лючки? Размеры люков и лючков. Кем выполняется изготовление, реконструкция, монтаж, наладка и ремонт сосудов и их элементов согласно Правил? Требования к технологии сварки, сварочному оборудованию, сварщикам и термистам. Порядок и время проведения гидравлических испытаний. Контроль давления. Порядок замены гидравлических испытаний пневматическими и чем они проводятся. Данные, наносимые на табличку завода изготовителя. Какие сосуды не подлежат регистрации в органах Ростехнадзора? На основании каких документов производиться регистрация сосуда в органах Ростехнадзора? В течении какого времени должно быть рассмотрена документация по регистрации? Какие документы предоставляются в органы Ростехнадзора для снятия сосуда с регистрации? Как регистрируются сосуды, не имеющие технической документации изготовителя? Как владельцем обеспечивается  содержание сосуда в исправном состоянии и безопасные условия его работы?
