• По завершении эксперимента уменьшите скорость ветра до нуля, нажмите кнопку «СТОП» и отключите выключатель «СЕТЬ» источника питания G2 модели ветротурби-ны, выключатели электрической нагрузки АЗ установите в положение «О», отключите однофазный источник питания G1, отключите автоматические выключатели в цепи аккумуляторной батареи терминала А2.
Сделать вывод о работоспособности ветрогенератора, начиная с пуска и до остановки пропеллера. Зафиксируйте, при какой скорости начинается зарядка аккумулятора. Что происходит при увеличении нагрузки с зарядкой аккумулятора?
Лабораторная работа № 2В.
Снятие зависимостей напряжения, тока, мощности и частоты вращения ветрогенератора от скорости ветра
Указания по проведению эксперимента (рис. 1.1.1.)
Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.
Соедините гнездо защитного заземления "земля/" терминала А2 с гнездом "земля/" источника питания G2 модели ветротурбины.
Соедините аппаратуру в соответствии со схемой электрической соединений. Тахометр Р1 установите на подставке (код 2347.1) так, чтобы луч света от него проникал в отверстие кожуха, закрывающего узел сочленения валов ветроэлектрогенератора и асинхронного двигателя.
Регулировочную рукоятку источника питания G2 модели ветротурбины поверните против часовой стрелки до упора.
Выключатели электрической нагрузки АЗ установите в положение «О». Потенциометр ветроэлектрогенератора поверните по часовой стрелке до упора. Тумблер в терминале А2 установите в положение «СЕТЬ 12В».
В терминале А2 включите автоматические выключатели в цепи аккумуляторной батареи. При этом светодиод ветроэлектрогенератора должен мигнуть 2 раза. Включите однофазный источник питания G1.
Включите выключатель «СЕТЬ» источника питания G2 модели ветротурбины. Нажмите кнопку «ПУСК» источника питания G2 модели ветротурбины. Вращая регулировочную рукоятку источника питания G2 модели ветротурбины увеличивайте скорость ветра V.
При скорости ветра V =2,7 м/с ветротурбина должна начать вращаться в направлении против часовой стрелки, если смотреть со стороны хвостовой части ветроэлектрогенератора.
Продолжая плавно увеличивать скорость ветра V и электрическую нагрузку АЗ так, чтобы ток заряда аккумуляторной батареи практически отсутствовал, заносите показания индикатора блока питания G2 (скорость ветра V), вольтметра, амперметра и ваттметра терминала А2 (напряжение II, ток I и активная мощность Р ветрогенератора) и тахометра Р1 (частота вращения п ветрогенератора) в таблицу 2.
Таблица 2
V, м/с |
U, В |
I, А |
Р, Вт |
n, об/мин |
По завершении эксперимента уменьшите скорость ветра до нуля, нажмите кнопку «СТОП» и отключите выключатель «СЕТЬ» источника питания G2 модели ветротурбины, выключатели электрической нагрузки АЗ установите в положение «О», отключите однофазный источник питания G1, отключите автоматические выключатели в цепи аккумуляторной батареи терминала А2. Используя данные таблицы 2 постройте искомые зависимости U=f(V), I=f(V), Р=f(V), n=f(V).
Лабораторная работа № 3В.
Моделирование режимов работы автономной ветроэнергетической установки
Указания по проведению эксперимента (рис. 1.1.1).
Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.
Соедините гнездо защитного заземления "земля" терминала А2 с гнездом "земля/" источника питания G2 модели ветротурбины.
Соедините аппаратуру в соответствии со схемой электрической соединений. Тахометр Р1 установите на подставке (код 2347.1) так, чтобы луч света от него проникал в отверстие кожуха, закрывающего узел сочленения валов ветроэлектрогенератора и асинхронного двигателя.
Регулировочную рукоятку источника питания G2 модели ветротурбины поверните против часовой стрелки до упора.
Выключатели электрической нагрузки АЗ установите в положение «О». Потенциометр ветроэлектрогенератора поверните по часовой стрелке до упора. Тумблер в терминале А2 установите в положение «СЕТЬ 12 В».
В терминале А2 включите автоматические выключатели в цепи аккумуляторной батареи. При этом светодиод ветроэлектрогенератора должен мигнуть 2 раза. Включите однофазный источник питания G1.
Включите выключатель «СЕТЬ» источника питания G2 модели ветротурбины. Нажмите кнопку «ПУСК» источника питания G2 модели ветротурбины. Вращая регулировочную рукоятку источника питания G2 модели ветротурбины увеличивайте скорость ветра V. При скорости ветра V =2,7 м/с ветротурбина должна начать вращаться в направлении против часовой стрелки, если смотреть со стороны хвостовой части ветроэлектрогенератора. Убедитесь, что при такой малой скорости ветра ветрогенера-тор практически не вырабатывает электрическую энергию.
Увеличьте скорость ветра, например, до 8 м/с. Убедитесь, что ветрогенератор вырабатывает электрическую энергию, которая полностью идет на заряд аккумуляторной батареи, если последняя полностью не заряжена.
Включите тумблером электрическую нагрузку 50 Вт в блоке АЗ. Убедитесь, что ток заряда аккумуляторной батареи снизился или же она разряжается.
Уменьшите скорость ветра, например, до 4 м/с. Убедитесь, что ток ветрогенератора практически отсутствует и нагрузка питается от аккумуляторной батареи. По завершении эксперимента уменьшите скорость ветра до нуля, нажмите кнопку «СТОП» и отключите выключатель «СЕТЬ» источника питания G2 модели ветротурбины, выключатели электрической нагрузки АЗ установите в положение «О», отключите однофазный источник питания (31, отключите автоматические выключатели в цепи аккумуляторной батареи терминала А2.
Лабораторная работа 1С.
Снятие вольт – амперной характеристики фотоэлектрического модуля
U = f(I)
Схемы электрические соединений
Перечень аппаратуры
Обозначение | Наименование | Тип | Параметры |
G1 | Блок питания | 224.2 | -220 В /6 А |
А1 | Блок фотоэлектрического модуля | 2317.1 | 12 В /4,8 Вт |
А2 | Источник света | 2331.1 | 2 прожектора -220 В /300 Вт |
АЗ | Блок нагрузки и измерения | 2318 | 15 В /0,5 А/ 5 Вт |
Р1 х | Блок мультиметров | 510 | 3 мультиметра О..10ООВ; О..1ОА~; 0...20МОм |
Указания по проведению экспериментов
Снятие вольт-амперной характеристики фотоэлектрического модуля U=f(I)
Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

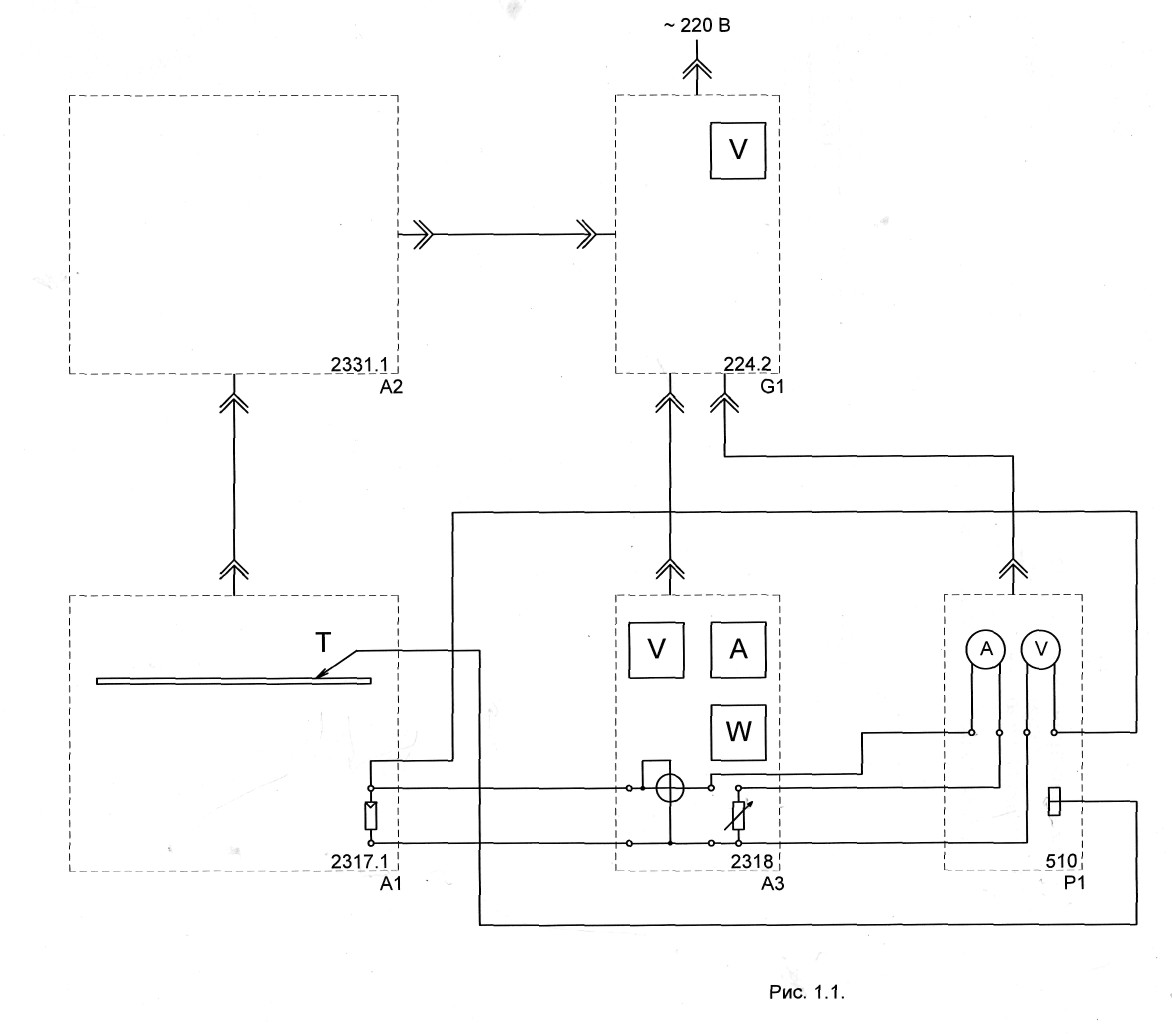

Соедините аппаратуру в соответствии со схемой электрической соединений, приведенной на рис. 1.1.
Регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННОСТИ» блока питания G1 поверните против часовой стрелки до упора (со щелчком).
Регулировочную рукоятку «НАГРУЗКА» блока нагрузки и измерения АЗ поверните против часовой стрелки до упора.
Установите фотоэлектрический модуль под углом 90 градусов к падающим световым лучам.
Включите устройство защитного отключения и автоматические выключатели блока питания G1.
Включите выключатель «СЕТЬ» блока мультиметров Р1 и блока нагрузки и измерения А3.
Активизируйте мультиметры блока Р1, задействованные в эксперименте. Вращая регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННОСТИ» блока питания G1, по вольтметру установите напряжение сети, соответствующее энергетической освещенности Е равной, например, 400 Вт/м2 и следите за ее постоянством в ходе эксперимента.
Переключите мультиметр блока Р1 с подключенной термопарой в режим измерения температуры.
Контролируя температуру поверхности Т фотоэлектрического модуля по показаниям мультиметра, выждете (7... 10 минут), пока она не установится, и зафиксируйте ее. Вращая регулировочную рукоятку «НАГРУЗКА» блока нагрузки и измерения АЗ, изменяйте ток нагрузки I фотоэлектрического модуля блока А1 и заносите показания амперметра (ток I) и вольтметра (напряжение II фотоэлектрического модуля блока А1) в таблицу 1.1. При этом обязательно измерьте ток I и напряжение II при максимальной мощности, отдаваемой фотоэлектрическим модулем, которую контролируйте по ваттметру блока нагрузки и измерения АЗ.
Таблица 1.1
I, А |
U, В |
По завершении эксперимента регулировочную рукоятку «РЕГУЛЯТОР ОСВЕЩЕННОСТИ» блока питания G1 поверните против часовой стрелки до упора (со щелчком). Отключите автоматические выключатели блока питания G1. Отключите выключатели "СЕТЬ" блока мультиметров Р1 и блока нагрузки и измерения АЗ.
Используя результаты табл. 1.1, постройте искомую вольт-амперную характеристику фотоэлектрического модуля U=f(I) при Е = соnst и Т = const
Лабораторная работа 2С.
Снятие энергетической характеристики фотоэлектрического модуля
Р = f(U)

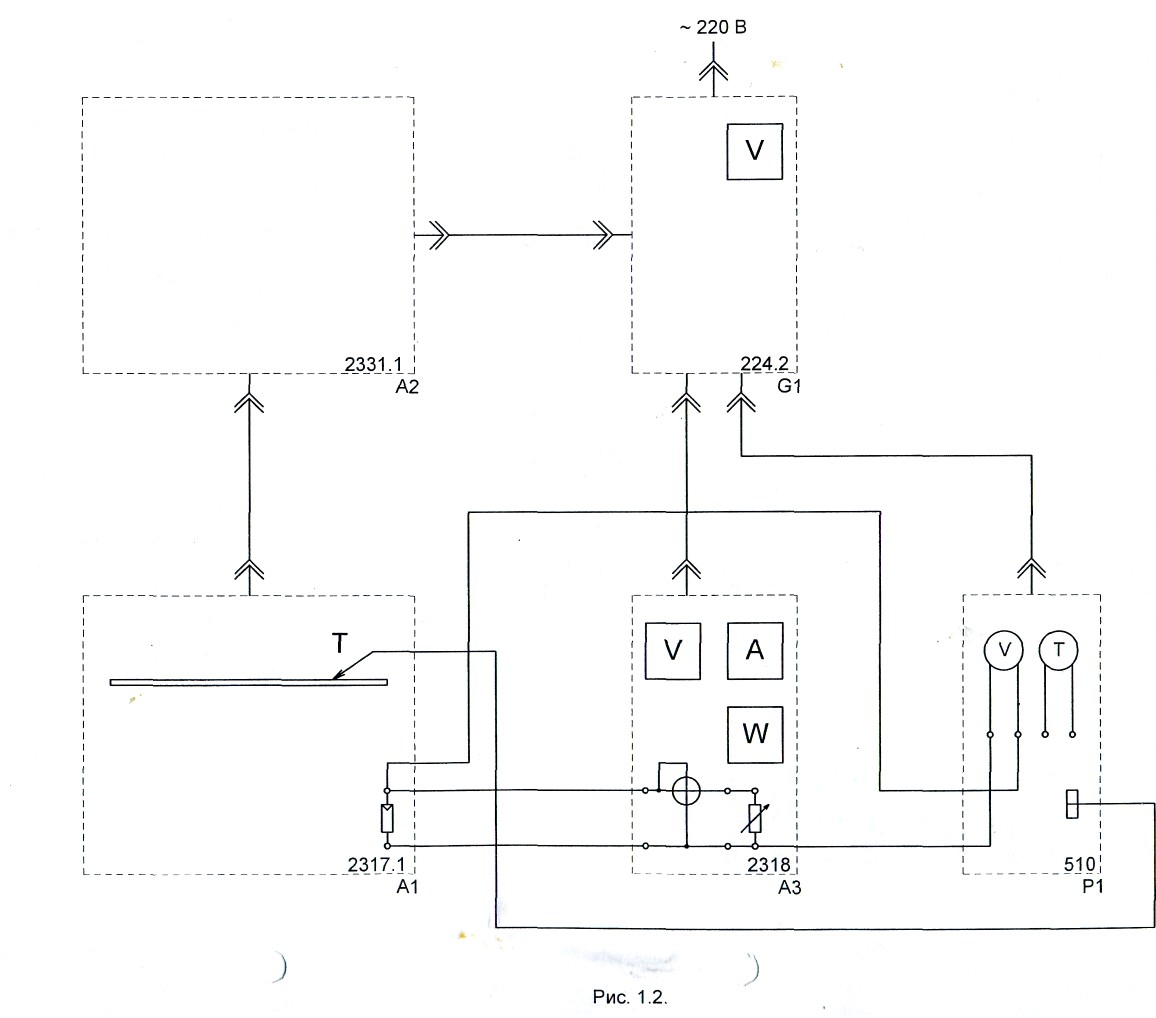

Перечень аппаратуры
Обозначение | Наименование | Тип | Параметры |
G1 | Блок питания | 224.2 | -220 В /6 А |
А1 | Блок фотоэлектрического модуля | 2317.1 | 12 В /4,8 Вт |
А2 | Источник света | 2331.1 | 2 прожектора -220 В /300 Вт |
АЗ | Блок нагрузки и измерения | 2318 | 15 В /0,5 А/ 5 Вт |
Р1 | Блок мультиметров | 510 | 3 мультиметра О...1ОО0В; 0...10А; 0...20МОм |
|
